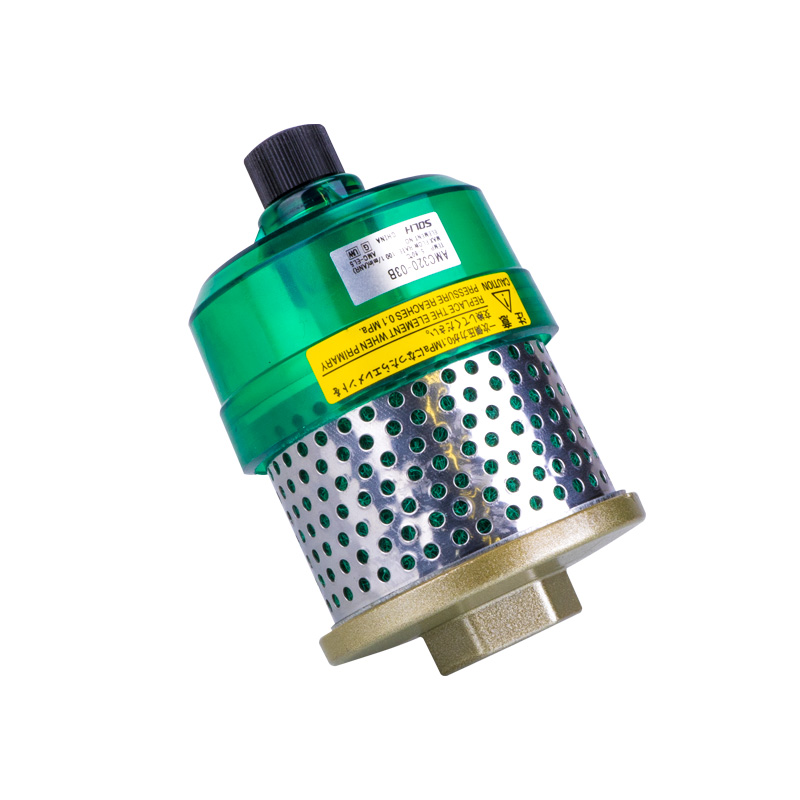

Značka: SOLH by Richge Technology | Ekvivalentný čistič výfuku SMC AMC, odstraňovanie olejovej hmly + integrovaná redukcia hluku
Čistič výfukov série SOLH AMC, známy aj ako odstraňovač výfukového oleja alebo čistič tlmenia hluku, integruje odlučovanie olejovej hmly a potláčanie hluku v jednej jednotke. Zachytáva olejovú hmlu a jemný prach prenášaný vo výfukovom vzduchu z pneumatických systémov a zároveň výrazne znižuje hluk výfukových plynov. Rieši dva bežné problémy v dielni: striekanie olejovej hmly a hluk. Ide o vylepšenú alternatívu k štandardným tlmičom namontovaným na výfukovom kanáli solenoidových ventilov a vzduchových valcov.

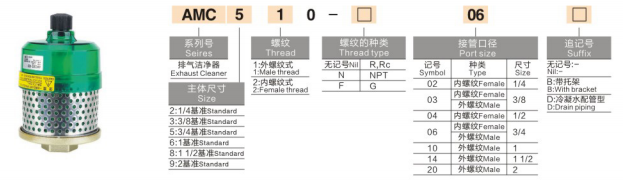

AMC + kód veľkosti + forma závitu + typ závitu - veľkosť portu + možnosť prípony
|
pozícia |
kód |
Význam a popis |
|
1 |
AMC |
Séria: Čistič výfukov |
|
2 |
2/3/5/6/8/9 |
Referenčná veľkosť tela: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Tvar závitu: 1=Vončí závit; 2=Vnútorné vlákno |
|
4 |
Prázdne / N / F |
Typ závitu: Prázdny=R/Rc kužeľový závit; N=NPT; F=G paralelný závit |
|
5 |
02/03/04/06/10/14/20 |
Veľkosť pripojovacieho portu: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (voliteľná prípona) |
B/D |
B=S montážnou konzolou; D=Typ odtokového potrubia pre zber kondenzátu |
|
Kód veľkosti tela |
Referenčný port |
Max. prietok spracovania L/min |
Typický modelový príklad |
|
2 |
1/4" |
≤ 300 |
AMC220-02 (vnútorný závit 1/4") |
|
3 |
3/8" |
≤ 600 |
AMC310-03 (Vonkajší závit 3/8") |
|
5 |
3/4" |
≤ 2500 |
AMC510-06 (Vonkajší závit 3/4") |
|
6 |
1" |
≤ 5 000 |
AMC610-10 (vonkajší závit 1") |
Poznámka: Veľkosť tela je štandardná špecifikácia; skutočná veľkosť pripojovacieho závitu je definovaná 5. kódom, ktorý môže byť identický alebo zmenšený pre použitie adaptéra.
Príklad 1: AMC510-06: Referenčné číslo tela 34", skutočný port s vonkajším závitom 3/4"
Príklad 2: AMC320-02: Referenčné číslo tela 38", skutočný port s vnútorným závitom 1/4" (redukovaný port)
Možnosti prípony:
B Vybavený montážnou konzolou pre upevnenie na rámy strojov, hlavne pre AMC veľkých rozmerov
D Verzia s odtokovým potrubím so spodným výstupným otvorom pre olej/vodu pre centralizované získavanie oleja, ideálne pre podmienky ťažkej olejovej hmly
|
Položka |
Parameter |
|
Použiteľná kvapalina |
Stlačený vzduch obsahujúci olejovú hmlu a jemný prach |
|
Maximálny prevádzkový tlak |
1,0 MPa |
|
Teplota okolia |
-5 ℃ ~ +60 ℃ (bez mrazenia) |
|
Hodnotenie filtrácie |
0,3 μm; Účinnosť odstraňovania olejovej hmly: 99 % ~ 99,9 % |
|
Zníženie hluku |
30 ~ 35 dB(A), lepšie ako štandardné tlmiče |
|
Filter Element |
Kompozitné sklenené vlákno + aktívne uhlie, vymeniteľné |
|
Materiál na bývanie |
Technický plast spomaľujúci horenie, odolný proti striekaniu oleja |
Pracovný princíp
Odpadový vzduch z pneumatických komponentov vstupuje do AMC. Veľké kvapky oleja sú oddelené odstredivou vodiacou štruktúrou, vrhané na vnútornú stenu krytu a odvádzané dole do olejovej vane.
Prúd vzduchu prechádza cez kompozitné sklenené vlákno + aktívny uhlíkový prvok, aby zachytil jemnú olejovú hmlu a častice ≥0,3μm.
Vzduch pred vypustením prechádza cez integrovanú tlmiacu štruktúru, čím sa dokončí odstránenie oleja + zníženie hluku v jednom kroku.
Vstavaná nádoba na olej zachytáva oddelený olej na pravidelné vypúšťanie, aby sa zabránilo sekundárnej kontaminácii.
|
Porovnávacia položka |
SOLH AMC čistič výfukov |
Štandardný tlmič hluku série AN |
|
Hlavná funkcia |
Tlmenie + filtrácia olejovej hmly a prachu, dvojitá funkcia |
Iba zníženie hluku, žiadne odlučovanie oleja |
|
Manipulácia s olejovou hmlou |
Vysokoúčinné zachytávanie, zabraňuje kontaminácii dielenského oleja |
Žiadna filtrácia; odvádza olejovú hmlu priamo do dielne |
|
Údržba |
Vymeniteľná vložka + ručné vypúšťanie oleja, opakovane použiteľné |
Priama výmena po zablokovaní, žiadna štruktúra na zachytávanie oleja |
|
Typická aplikácia |
Čistá dielňa, prostredie zakázané olejovou hmlou |
Základné zníženie hluku bez požiadavky na kontrolu oleja |
|
Úroveň nákladov |
Pribl. 2~3 krát AN tlmič rovnakej veľkosti portu |
Nízke náklady na masovú základnú reguláciu hluku |
Kroky rýchleho výberu
Potvrďte prietok výfukových plynov: Vyberte menovitý prietok AMC ≥ maximálny prietok výfukových plynov elektromagnetického ventilu/valca
Prispôsobte veľkosť otvoru závitu výfukovému otvoru pneumatického komponentu
Ladenie aplikácie: Štandardná verzia pre všeobecnú dielňu; AMC520 alebo väčší preferovaný pre čisté priestory pre potraviny a elektroniku s nulovou toleranciou olejovej hmly
Údržba a výmena
Cyklus výmeny filtra: 3 ~ 6 mesiacov pri normálnej prevádzke; mesačne kontrolujte, či sa v nich nenachádza silná olejová hmla
Pravidelne vypúšťajte nahromadený olej zo spodného vypúšťacieho kohúta, aby ste zabránili spätnému toku oleja a upchatiu vložky
Výrazné zvýšenie protitlaku výfukových plynov alebo pomalý chod valca indikuje upchatý prvok; okamžite vymeniť
Čistič výfuku radu SOLH AMC sa riadi konvenciou pomenovania SMC AMC, rozmermi rozhrania a výkonnostnými parametrami. Filtračné prvky sú zameniteľné. Poskytuje spoľahlivé riešenie znižovania nákladov pre projekty automatizačných strojov a exportných zariadení.
