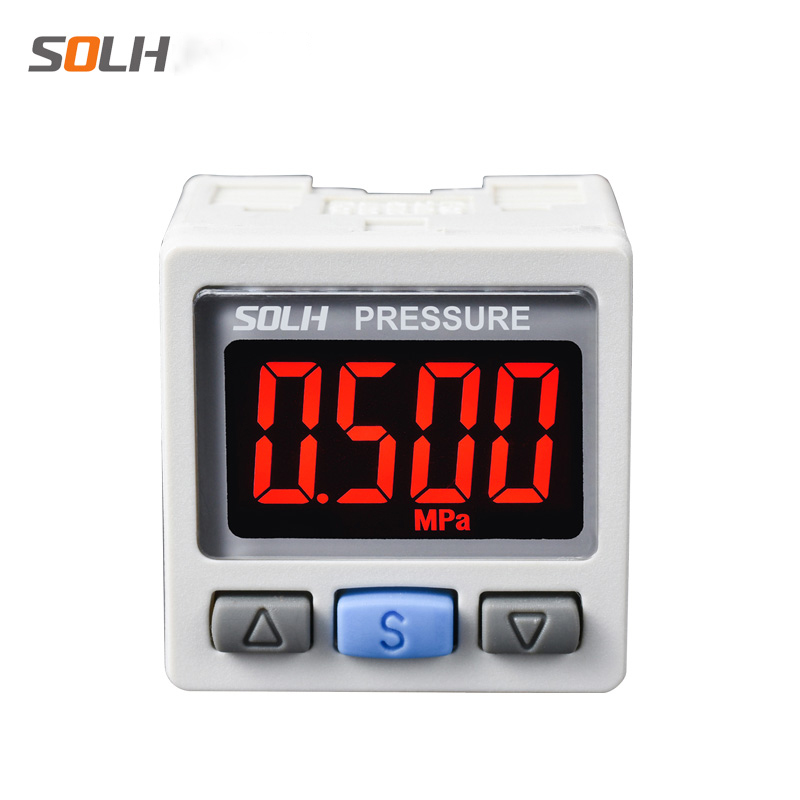

Vysoko presný dvojfarebný digitálny tlakový spínač radu ZSE30A(F) / ISE30A

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Vysoko presné digitálne tlakové spínače radu SOLH ZSE30A(F) / ISE30A sa používajú na monitorovanie tlaku v reálnom čase, prahový alarm a riadenie signálov v uzavretej slučke všetkých pneumatických obvodov. Kompatibilné s vákuom, zmiešaným zmiešaným tlakom a štandardnými pracovnými podmienkami s pozitívnym tlakom. Medzi hlavné výhody patrí ultra vysoká presnosť ±0,2 % FS, dvojfarebný červený/zelený LCD displej a funkcia dávkového kopírovania parametrov na jedno kliknutie, ktorá funguje ako „vizuálne monitorovacie oko“ automatizovaných pneumatických systémov.

Klasifikácia série podľa rozsahu merania tlaku

Základné technické špecifikácie (vysoko presný stupeň)

  1. Zobrazovacia jednotka: 4-miestny LCD displej, dvojfarebné automatické prepínanie (zelená / červená); OUT1 zodpovedá zelenej, OUT2 zodpovedá červenej

  2. Presnosť merania: ±0,2%FS @25℃, rozlíšenie až 1/1000 v plnom rozsahu

  3. Možnosti výstupu signálu

     -- Spínací signál: 2-kanálový NPN / PNP tranzistorový výstup s otvoreným kolektorom (OUT1 a OUT2)

     -- Analógový signál (voliteľné): 1~5V napäťový výstup alebo 4~20mA prúdový výstup

  4. Napájanie: 12~24 VDC ±10% široký rozsah napätia

  5. Kapacita odolnosti proti pretlaku

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Pretlakový model ISE30A: 1,5 MPa

  8. Trieda ochrany: IP40 prachotesný

  9. Prevádzková teplota okolia: 0 ~ 50 ℃

  10. Exkluzívna funkcia: Kopírovanie parametrov jedným kliknutím, kopírovanie nastavení z 1 hlavnej jednotky do maximálne 10 podriadených jednotiek, efektívne zamedzenie chybám nastavenia parametrov počas dávkového ladenia zariadenia

Vyplňte pravidlo pomenovania modelov

  Príklad modelu: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Identifikátor sériového typu tlaku

     -- 01: Špecifikácia závitu portu = vnútorný závit M5 (R1/8)

     -- N / P: Typ spínacieho výstupného tranzistora

        N = NPN otvorený kolektor; P = PNP otvorený kolektor

     -- M / C / D: Definícia kombinácie výstupov

        M = len 2 nezávislé spínacie výstupné kanály

        C = 1 spínací kanál + 1~5V analógový napäťový výstup

        D = 1 spínací kanál + 4~20mA analógový prúdový výstup

Logika dvojfarebného LCD displeja

     -- Zelené podsvietenie: Skutočný tlak v rámci normálneho pracovného rozsahu nastaveného používateľom

     -- Červené podsvietenie: Tlak prekračuje horný / dolný prah alarmu (upozornenie na pretlak / podtlak)

     -- 4 nastaviteľné režimy zobrazenia: Podpora štandardnej logiky (normálna zelená, abnormálna červená) alebo reverznej logiky prepínania farieb podľa potreby

Typické scenáre priemyselných aplikácií

  1. Pneumatický valec a obvod na upínanie obrobku

     Nastaviť prah upínacieho tlaku 0,5~0,7MPa; spustiť červený alarm, keď tlak klesne pod spodnú hranicu, aby sa zabránilo uvoľneniu obrobku počas spracovania.

  2. Stanica na manipuláciu s vákuovým odsávaním (model ZSE30A určený pre vákuum)

     Nastavte spoľahlivý prah adsorpcie ≤ -80 kPa; ak sa stupeň vákua zhorší, okamžite vyšle výstražný signál, aby sa zabránilo pádu obrobku počas prenosu.

Porovnanie výkonu s bežnými mechanickými tlakovými spínačmi

Sprievodca výberom krok za krokom

     -- Iba vákuum alebo zmiešané vákuum + mikropretlak → Vyberte si univerzálny zložený tlakový model ZSE30AF

     -- Štandardný všeobecný pneumatický okruh (prívod vzduchu 0,4 ~ 0,7 MPa) → Najpopulárnejší model ISE30A-01-N-M

     -- Vyžaduje sa nepretržitý zber údajov o tlaku v reálnom čase pomocou PLC → Vyberte variant analógového výstupu C (napätie 1~5V) alebo D (prúd 4~20mA)

Zhrnutie jednej vety

     Vákuové, zložené ZSE30AF a ISE30A digitálne pretlakové spínače SOLH ZSE30A sú vybavené vysoko presným dvojfarebným LCD displejom ±0,2 % FS, 2-kanálovým prepínačom NPN/PNP + voliteľným analógovým výstupom 1~5V/4~20mA s dávkovým kopírovaním parametrov na jedno kliknutie, široko používaný na monitorovanie tlaku a vákuového sania a alarm v automatizovaných zariadeniach.
