Pneumatický tlakomer série G

Všeobecný pneumatický tlakomer radu G

Značka: SOLH by Richge Technology

Umiestnenie produktu

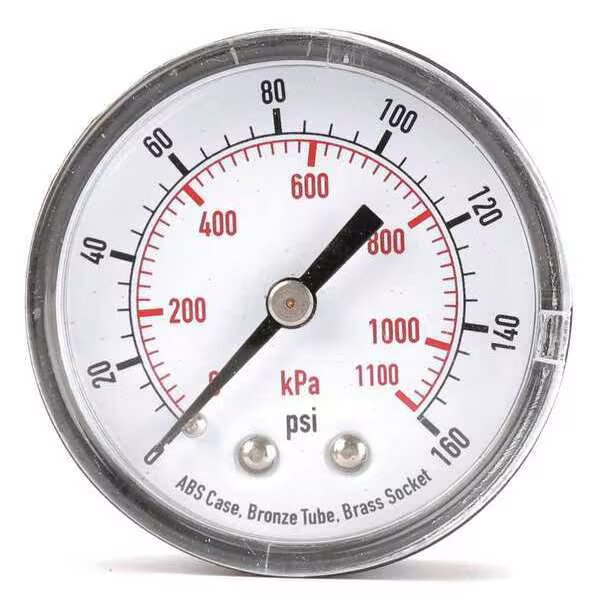

     Séria SOLH G je štandardný tlakomer určený pre pneumatické systémy na meranie tlaku stlačeného vzduchu, rozdelený na štandardný základný typ a typ limitného indikátora s farebným výstražným krúžkom. Rozsah vonkajšieho priemeru číselníka φ15 ~ φ63, rozpätie tlaku 0,2~1,5MPa so štandardnou presnosťou ±3% F.S. K dispozícii sú dve montážne konštrukcie: model so zadným závitom G pre montáž na panel a model s bočným závitom GA pre priamu inštaláciu potrubia.

Špecifikácia veľkosti a rozmerov série (vonkajší priemer × pripojovací závit)

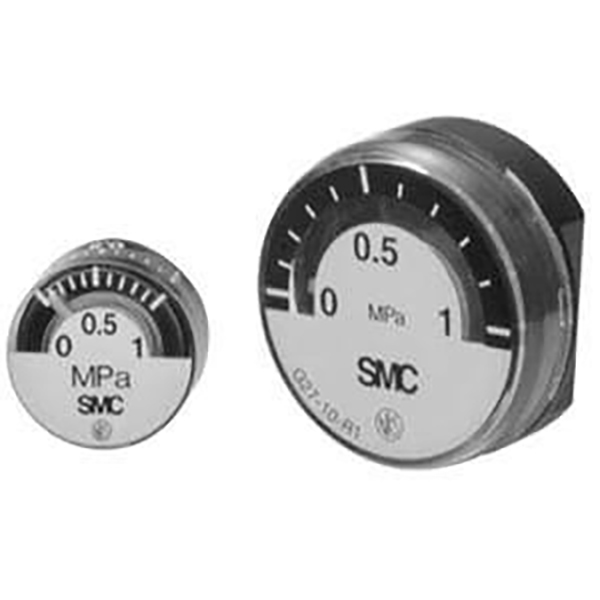

     -- G15: φ15, M5 vnútorný závit / R1/8; ultra-miniatúrne, zladené s mikro pneumatickými ventilmi

     -- G27: φ26, R1/16 / R1/8; kompaktné tenké telo pre stiesnený úzky inštalačný priestor

     -- G36 / GA36: φ37,5, R1/8; bežný štandardný univerzálny model

     -- G46 / GA46: φ42,5, R1/8 / R1/4; najpoužívanejší, voliteľný krúžok indikátora limitov

     -- G53-L: φ51, R1/8 / R1/4; stredne veľký ciferník s červeno-zeleným výstražným krúžkom

     -- G63-L: φ63,4, R1/8 / R1/4; super veľký ciferník, jasné čítanie z veľkej vzdialenosti

Pravidlo a príklady pomenovania modelov

 1. Formát pomenovania

     -- G / GA + kód veľkosti + voliteľná prípona L + kód rozsahu tlaku + kód závitu

     -- Prípona L = Vybavený červeno-zeleným krúžkom indikátora limitu

  2. Modelové príklady

     -- G46-10-02:

         G46 = φ42,5 model so zadným závitom | 10 = rozsah 1,0 MPa | 02 = závit R1/4

     -- GA36-10-01:

        GA36 = model bočného závitu φ37,5 | 10 = rozsah 1,0 MPa | 01 = závit R1/8

     -- G36-L-10-01

        S červeno-zeleným výstražným krúžkom L, φ37,5 zadný závit, 1,0 MPa, R1/8

  3. Definícia kódu

     -- Kód rozsahu tlaku:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Kód vlákna

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrický vnútorný závit3.

Univerzálne základné technické parametre

  1. Merateľné médium: stlačený vzduch; Verzie zmáčaných dielov bez oleja a medi voliteľné pre čistý proces

  2. Štandardný rozsah tlaku: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5 MPa

  3. Stupeň presnosti: Štandardná ±3 % F.S.; mini G15 a G27 ± 5 % F.S.

  4. Konfigurácia materiálu:

     -- Kryt: zliatina zinku / poniklovaný tlakovo liaty hliník

     -- Okenný kryt: Nárazuvzdorný polykarbonát

     -- Spojovacia armatúra: Mosadz; dostupná alternatíva bez obsahu medi

  5. Prevádzková teplota: -5 ~ +60 ℃ (stredná bez námrazy)

  6. Klasifikácia montáže

     -- Typ G: Zadný závit, určený na inštaláciu do vstavaného panelu

     -- Typ GA: Bočný závit, priama montáž do potrubia

Model L s krúžkom indikátora limitu

     -- Červený krúžok: Horný limit / prah alarmu vysokého tlaku

     -- Zelený krúžok: Normálny interval bezpečného pracovného tlaku

     -- Biely ukazovateľ: Hodnota dynamického tlaku vzduchu v reálnom čase

     - Hlavná výhoda: Intuitívne vizuálne posúdenie stavu bez starostlivého odčítania stupnice, ideálne pre montážne linky a centralizované viacbodové monitorovacie skrine

Sprievodca výberom krok za krokom

  1. Miniatúrny a úzky obmedzený priestor: Vyberte G15 / G27 (φ15 / φ26)

  2. Bežné štandardné pneumatické obvody: G36 / G46 (φ37,5 / φ42,5)

  3. Vyžaduje sa vizuálne upozornenie na tlak: G36-L / G46-L s farebným obmedzovacím krúžkom

  4. Požiadavka na diaľkové čítanie: Veľký číselník G53-L / G63-L (φ51 / φ63)

  5. Rozlíšenie režimu inštalácie

     -- Priama montáž na potrubie → séria bočných závitov GA

     -- Zabudovaná montáž ovládacieho panelu zariadenia → Séria G so zadným závitom

Rýchly prehľad populárnych štandardných modelov

     -- G27-10-R1: číselník φ26, rozsah 1,0 MPa, závit R1/16

     -- G36-10-01: φ37,5 zadný závit, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 zadný závit, 1,0 MPa, R1/4

     -- G46-L-10-02: zadný závit φ42,5, hraničný krúžok červeno-zelený, 1,0 MPa, R1/4

Zhrnutie jednej vety

     Kryty pneumatických tlakomerov série SOLH G φ15~φ63 plné veľkosti číselníka so zadným/bočným závitom dva spôsoby montáže, voliteľný výstražný krúžok farby typu L, kompletný rozsah tlaku 0,2~1,5MPa a čisté verzie bez obsahu medi, štandardné príslušenstvo na monitorovanie tlaku vzduchu pre všetky pneumatické okruhy priemyselnej automatizácie.
