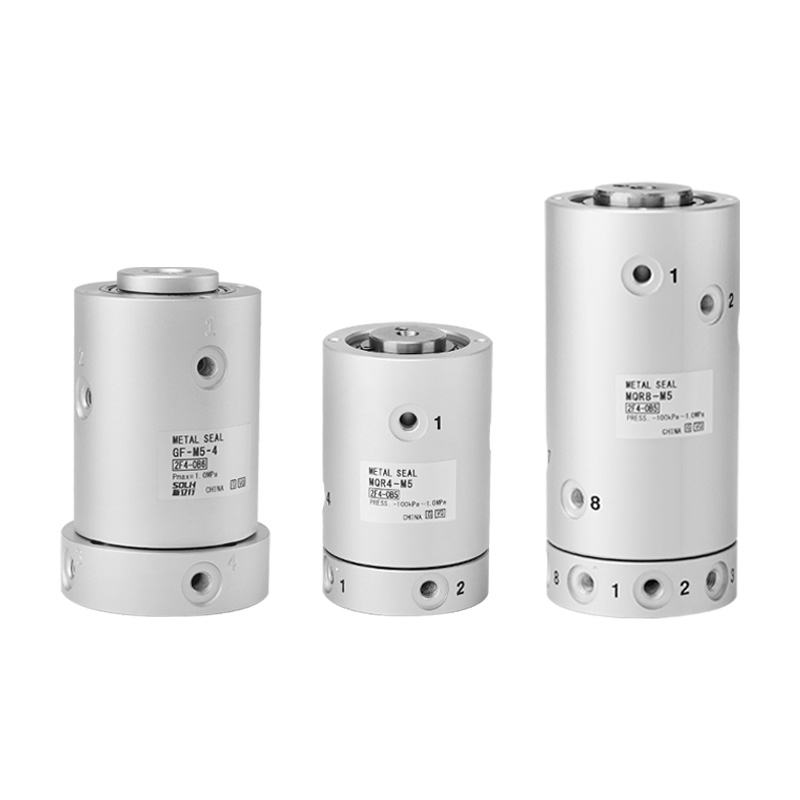

Rotačná spojka tesnenia s nízkou krútiacim momentom série MQR (SOLH)

Značka: SOLH by Richge Technology

Umiestnenie produktu

     Séria MQR je viackanálová otočná spojka využívajúca kovové bezkontaktné tesnenie medzery s ultra nízkym krútiacim momentom. Špeciálne vyvinutý pre kontinuálne rotujúce diely vrátane kĺbov robotov, rotačných stolov a rotačných hriadeľov na dodávanie stlačeného vzduchu a vákua. Úplne zabraňuje krúteniu potrubia, vyznačuje sa ultra plynulým otáčaním a mimoriadne dlhou životnosťou pre automatizované rotačné pneumatické systémy.

Hlavné výhody produktu

     -- Mimoriadne nízky rotačný krútiaci moment: iba 0,003 – 0,50 N·m, prináša nepatrné dodatočné zaťaženie hnacieho serva/motora

     -- Bezdotykové tesnenie s kovovou medzerou: Žiadne gumové tesniace krúžky, žiadne lepenie alebo zasekávanie; hladký štart aj po dlhodobom statickom skladovaní

     -- Nezávislé viackanálové vzduchové okruhy: Voliteľné 1/2/4/8/12/16 priechody s nulovým krížovým únikom medzi každým okruhom

     -- Mimoriadne predĺžená životnosť: Až 1 miliarda rotačných cyklov, úplne bezúdržbový dizajn

     - Obojsmerná rotácia a vysokorýchlostná kapacita: Maximálna rýchlosť otáčania až 3000 ot./min., vhodná pre vysokorýchlostné rotačné indexovacie zariadenia

     - Kompatibilné s dvojitým vákuom a pretlakom: Rozsah prevádzkového tlaku -100 kPa ~ 1,0 MPa, funguje pre vákuové nasávanie aj pre štandardné slučky prívodu vzduchu

Univerzálne štandardné technické špecifikácie

     -- Použiteľná kvapalina: stlačený vzduch, inertný plyn

     -- Rozsah prevádzkového tlaku: -100 kPa ~ 1,0 MPa

     - Okolitá a stredná teplota: -10 ~ 80 ℃

     -- Typ tesnenia: Bezkontaktná kovová štruktúra tesnenia

     -- Nosná konštrukcia: Dvojitá vodiaca podpora ložísk

     -- Závit portu: M5 × 0,8 (voliteľný vnútorný / vonkajší závit)

     -- Požiadavka na mazanie: Bez mazania, nie je potrebná pravidelná olejová náplň

Rýchla referenčná tabuľka parametrov modelu

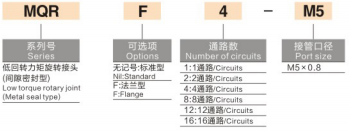

Príklady pravidiel pomenovania modelov

     -- MQR4-M5: 4 nezávislé priechody, štandardný závitový port M5

     -- MQR8-M5: 8 nezávislých priechodov, štandardný závitový port M5

     -- MQR16-M5: 16 nezávislých priechodov, štandardný závitový port M5

Typické aplikačné scenáre

     -- Pneumatický prívod vzduchu pre kĺby ramien priemyselných robotov a rotačné hriadele

     -- Rotačné indexovacie stoly, rotačné valce a automatizačné zariadenia točne

     -- Nepretržité rotujúce slučky prívodu vzduchu na automatizovaných spracovateľských staniciach

     -- Rotačné vákuové adsorpčné mechanizmy pre prísavky a upínacie prípravky

     -- Rotačné pneumatické obvody pre baliace, tlačiarenské a elektronické výrobné stroje

Kľúčové pokyny na inštaláciu

     -- Pripevnite stacionárny kryt, poháňajte otočnú stranu cez spojovaciu dosku

     -- Odporúča sa zostava flexibilnej spojky, aby sa eliminovalo radiálne posunuté zaťaženie

     - Rotačné spojenie nemôže zniesť veľkú radiálnu alebo axiálnu silu; používa sa len na stredný prenos

     - Špirálovo usporiadané usporiadanie portov zjednodušuje vedenie hadičiek a zabraňuje navíjaniu potrubia počas otáčania

Zhrnutie jednej vety

     Viackanálová otočná spojka s kovovou medzerou SOLH MQR sa vyznačuje ultranízkym krútiacim momentom, bezúdržbovou životnosťou 1 miliardy cyklov, dvojitou kompatibilitou s vákuovým pozitívnym tlakom a voliteľnými 1~16 nezávislými vzduchovými kanálikmi, ideálny komponent na prívod vzduchu proti skrúteniu potrubia pre spoje robotov a všetky vysokorýchlostné rotačné automatizačné zariadenia.
