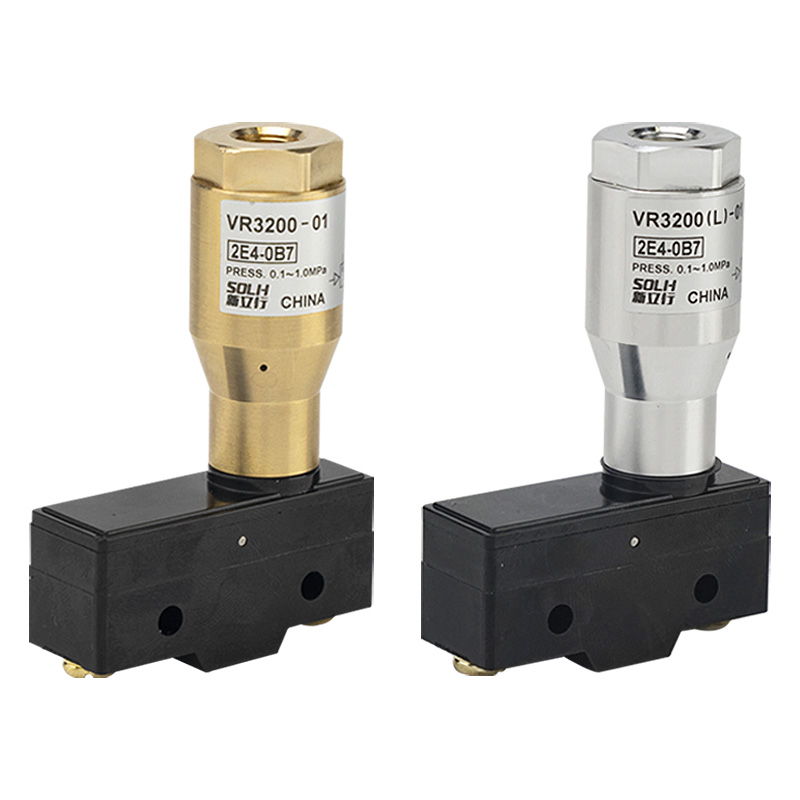

Pneumaticko-elektrické relé série VR3200 / VR3201

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria SOLH VR3200/3201 sú klasické pneumaticko-elektrické relé, známe aj ako spínače signálu tlaku vzduchu. Premieňajú signály pneumatického tlaku na elektrické spínacie suché kontakty, široko používané na monitorovanie tlaku, signalizáciu porúch, bezpečnostné blokovanie a vstup digitálneho signálu do PLC v automatizovaných výrobných linkách, ktoré slúžia ako štandardné rozhranie na konverziu signálu medzi pneumatickými potrubiami a elektrickými riadiacimi systémami.

Klasifikácia modelov a základné rozdiely

     -- VR3200-01: Typ s otvoreným rámom, hmotnosť 130 g, odkrytá svorkovnica, pre suché, bezprašné prostredie vnútorných skríň

     -- VR3201-01: IP44 vodotesný kryt odolný voči kvapkaniu, hmotnosť 260 g, úplne uzavretá konštrukcia, vhodné do vlhkých, prašných dielní a výrobných zariadení

     -- VR3202-01: IP44 odolný voči kvapkaniu s vyhradenou uzemňovacou svorkou, certifikovaný CE, ideálny pre silné elektromagnetické rušenie a exportné stroje

     -- Kód portu: 01 = štandardný vnútorný závit Rc1/8; Závit NPT1/8 voliteľný

Univerzálne technické špecifikácie

  1. Rozsah nastaviteľného prevádzkového tlaku: 0,1 ~ 1,0 MPa (výrobne prednastavený spúšťací tlak ≈ 0,15 MPa)

  2. Teplota okolia: -5 ℃ ~ +60 ℃ (bez námrazy)

  3. Kontaktný formulár: 1AB (1 normálne otvorený + 1 normálne zatvorený + spoločný COM)

  4. Hodnoty kontaktov mikrospínača (odporová / indukčná záťaž):

     -- AC125V: 15A odporový, 3A indukčný

     -- AC250V: 15A odporový, 2,5A indukčný

     -- DC30V: 6A odporový, 1,5A indukčný

  5. Usporiadanie rozhrania: Vstup vzduchu Rc1/8; elektrické skrutkové svorky (VR3201 vybavený káblovou priechodkou Pg13.5 pre utesnené vedenie)

  6. Materiálové zloženie: Mosadzné teleso ventilu, POM piest, nerezová vratná pružina, NBR tesniaci krúžok

Pracovný princíp

  1. Stlačený vzduch vstupuje do portu IN a tlačí piest, aby stlačil pružinu, pričom mechanicky spustí vstavaný mikrospínač, keď tlak prekročí prednastavenú prahovú hodnotu.

  2. Logika prepínania kontaktov:

     -- Tlak ≥ nastavená hodnota: NO zatvorené, NC otvorené

     -- Tlak ＜ nastavená hodnota: NO otvorené, NC zatvorené

  3. Plne mechanická konštrukcia, nevyžaduje sa žiadne externé napájanie. Iskrovo bezpečné a stabilné pre zóny s nebezpečenstvom výbuchu a neelektricky nebezpečné zóny.

Pokyny pre rýchly výber

     -- VR3200-01: Nízkonákladová inštalácia suchej vnútornej skrine

     -- VR3201-01: Vlhké/prašné obrábacie stroje, montážne linky, polovonkajšie zariadenia

     -- VR3202-01: CE certifikácia + ochrana uzemnenia, silné rušenie EMC, export kompletných strojov

     - Nastavenie tlaku: Predvolený spúšťový tlak z výroby 0,15 MPa, jemné doladenie pomocou skrutky horného nastavenia

Typické aplikačné scenáre

     -- Detekcia zdvihu valca a upínacieho tlaku: potvrdenie upnutia obrobku, alarm preťaženia

     -- Podtlaková spätná väzba vákuového skľučovadla: detekcia adsorpcie a straty pri páde obrobku

     -- Varovanie pred nízkym tlakom hlavného zdroja vzduchu: porucha vzduchového kompresora a monitorovanie úniku z potrubia

     -- Spätná väzba stavu otvorenia/zatvorenia pneumatických guľových ventilov a škrtiacich ventilov

     -- Pneumatický prevod signálu pre dielne v nevýbušnom prevedení bez elektronických snímačov

Výhoda výmeny SOLH

     Séria SOLH VR3200/3201 je plne kompatibilná s ekvivalentnými modelmi SMC v celkovom rozmere, závite portu, parametroch kontaktu a nastaviteľnom rozsahu tlaku. Konkurenčné ceny a krátke dodacie lehoty pomáhajú zákazníkom znížiť náklady na hromadnú výrobu.

Definícia koncového zapojenia

     -- COM: Spoločný verejný terminál

     -- NIE: Normálne otvorené, vedie, keď tlak vzduchu dosiahne prednastavenú hodnotu

     -- NC: Normálne zatvorené, vedie, keď je tlak vzduchu nižší ako prednastavený prah

Zhrnutie jednej vety

     Beznapäťové mechanické pneumaticko-elektrické relé SOLH VR3200/3201 konvertuje signály tlaku vzduchu na signály suchého kontaktu 1NO+1NC s nastaviteľným spúšťacím tlakom 0,1~1,0MPa, dostupné v otvorenom ráme, odolné voči kvapkaniu IP44 a uzemnené verzie CE pre blokovanie PLC, monitorovanie vákua a automatické ovládanie alarmu zdroja vzduchu.
