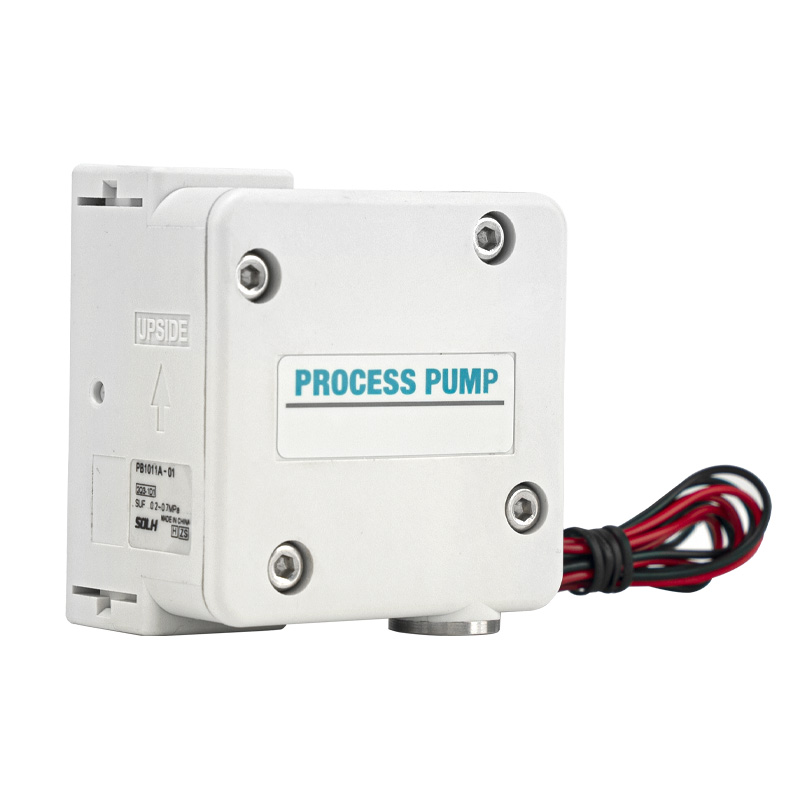

Membránové čerpadlo série RPB1011 (typ so vstavaným solenoidovým ventilom PB1000A)

Značka:SOLH od Richge Technology

Umiestnenie produktu

     SOLH PB1011A patrí do série miniatúrnych jednočinných pneumatických membránových čerpadiel PB1000A so zabudovaným solenoidovým ventilom. Vyznačuje sa kompaktným obrysom, plnou odolnosťou proti korózii a nulovým únikom tesnenia hriadeľa. Kompaktná presná dávkovacia pumpa, navrhnutá pre mikro až stredný prietok chemického rozpúšťadla, čistej vody, lekárskej kvapaliny a činidla, je široko používaná v chemickom, polovodičovom a biotechnologickom priemysle.

Klasifikácia modelov a režim jazdy

     --  PB1011A: Vstavaný integrovaný 3-portový solenoidový ventil (DC24V), priame ovládanie elektrického signálu, zapojenie plug-and-play

     --  PB1013A: Typ externého vzduchového pilota, poháňaný nezávislým externým solenoidovým ventilom

     --  Prípona veľkosti portu: 01 = štandardný kvapalinový port Rc1/8

     --  Bežné kompletné modely: PB1011A-01; PB1011A-01-B (s montážnou nožnou konzolou); PB1011A-01-N (závitový port NPT)

Základné technické špecifikácie (PB1011A)

     -- Pohonná jednotka: Vstavaný 3/2 solenoidový ventil, DC24V, spotreba energie 0,35W

     --  Rozsah prietoku: 8 – 2 000 ml/min (0,12 – 120 l/h)

     --  Výtlačný pracovný tlak: 0～0,6 MPa

     --  Suchý sací zdvih: Max 2,5 m

     -- Prevádzková teplota kvapaliny: 0～50 ℃ (bez námrazy v komore čerpadla)

     -- Maximálna povolená viskozita kvapaliny: 100 mPa·s

     -- Rozsah tlaku privádzaného vzduchu: 0,2–0,7 MPa

     -- Spotreba vzduchu: ≤ 40 l/min (ANR)

     -- Celkové rozmery a hmotnosť: 60 × 60 × 41 mm, cca. 170 g

     -- Prevádzkový hluk: ≤ 64 dB(A); hluk ďalej znížený prispôsobeným tlmičom

     -- Životnosť membrány: Až 30 miliónov spínacích cyklov

Konfigurácia materiálu mokrej časti

      -- Telo čerpadla: Polypropylén PP / nehrdzavejúca oceľ SUS316 voliteľné

     -- Membrána a jadro spätného ventilu: kompozitný PTFE + PP

     - Tesniaci materiál: fluórová guma FKM, vynikajúca odolnosť voči kyselinám, zásadám a organickým rozpúšťadlám

     -- Výhoda materiálu: Bezhriadeľový dizajn tesnenia eliminuje únik média; plná odolnosť proti korózii pre chemický roztok, čistú vodu, lekárske činidlo a mierne kyslé/zásadité tekutiny.

Pracovný princíp (typ elektrického ovládania PB1011A)

     -- Solenoid aktivovaný ON: Stlačený vzduch vstupuje do hnacej komory, tlačí membránu, aby sa posunula doľava; kvapalina vo vnútri komory čerpadla sa vypúšťa cez horný jednosmerný ventil.

     -- Solenoid bez napätia VYP: Hnacia komora vypúšťa vzduch; membrána sa resetuje doprava pod vplyvom sily zabudovanej pružiny; nová kvapalina je nasávaná do dutiny čerpadla cez spodný vstupný spätný ventil.

     - Cyklus zapnutia/vypnutia vysokofrekvenčného elektromagnetu (1–10 Hz) zabezpečuje nepretržité nasávanie a vypúšťanie kvapaliny; výstupný prietok je možné presne nastaviť zmenou spínacej frekvencie.

Požiadavky na inštaláciu a potrubie

  1. Povinné pravidlo inštalácie

     -- Výstupný otvor kvapaliny (OUT) musí smerovať nahor, aby sa zabránilo vzduchovému zablokovaniu v komore čerpadla, ktoré by spôsobilo prerušenie prietoku.

 2. Definícia portu a špecifikácia vlákna

     -- Fluid IN / OUT hlavné porty: Štandardné Rc1/8", NPT1/8 voliteľné

     -- Prívod vzduchu SUP port: závit M5 × 0,8

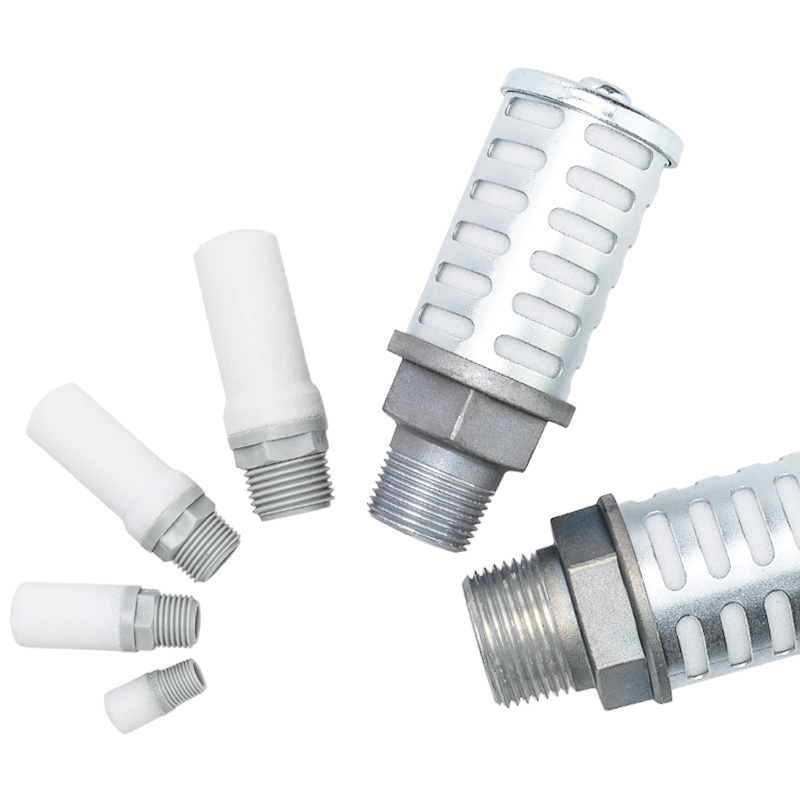

     -- Výfukový port EXH: závit M5×0,8, kompatibilný s miniatúrnym tlmičom AN05-M5

  3. Montážne otvory

     -- 2 × otvory pre skrutky M4 s hĺbkou 6 mm; alebo φ4,5 priechodných otvorov; špeciálne príslušenstvo nožnej konzoly KT-PB1A-5 dostupné pre pevnú inštaláciu zariadenia.

Typické scenáre priemyselných aplikácií

     - Výroba polovodičov a fotovoltaických zariadení: Prenos chemických rozpúšťadiel, slučka cirkulácie čistiacej kvapaliny

     -- Lekárske a biochemické vybavenie: Mikrododávanie činidla, tlmivého roztoku a biologickej kvapaliny

     -- Tlačiarenské a baliace stroje: automatický systém podávania atramentu a lepidla

     -- Ochrana životného prostredia a úprava vody: Dávkovanie chemických látok, odber vzoriek odpadových vôd

     -- Všeobecný automatizačný priemysel: doprava reznej kvapaliny, čistiacich prostriedkov a ľahkého oleja

Pokyny pre výber modelu

     -- Prispôsobenie prietoku: Vyberte PB1011A pre prietok ≤ 2000 ml/min; Vzduchový pilotný model PB1013A pre špeciálne scenáre riadenia prepojenia (maximálny prietok 1000 ml/min)

     -- Výber zmáčaného materiálu: PP teleso čerpadla pre všeobecnú slabú chemickú kvapalinu; Kombinácia SUS316 + PTFE pre silné korozívne rozpúšťadlo

     -- Režim ovládania: Elektrické priame ovládanie vyberte PB1011A; zariadenie externé blokovacie prepojenie vyberte typ vzduchového pilota PB1013A

     -- Prídavné príslušenstvo: Nainštalujte tlmič na výfukový otvor, aby ste znížili hlučnosť chodu; Matná pätková konzola pre dlhodobú pevnú inštaláciu

Výhoda výmeny SOLH

     Séria SOLH-PB1011 sa plne zhoduje s pôvodnou sériou SMC PB1011 v celkovom rozmere, usporiadaní závitu portu a všetkých výkonnostných parametroch, priamou výmenou bez úpravy potrubia, s vynikajúcim nákladovým výkonom.

Zhrnutie jednej vety

     Miniatúrne vstavané solenoidové pneumatické membránové čerpadlo SOLH PB1011A využíva nepriepustné tesnenia hriadeľa, nepriepustné PTFE/FKM odolné voči korózii zmáčané časti, podporuje dávkovanie 8~2000 ml/min mikro-stredným prietokom, dostupné vo verziách s elektrickým integrovaným solenoidom a externým vzduchovým pilotom, kompaktné presné dávkovacie čerpadlo pre medicínske polovodičové a environmentálne systémy.
