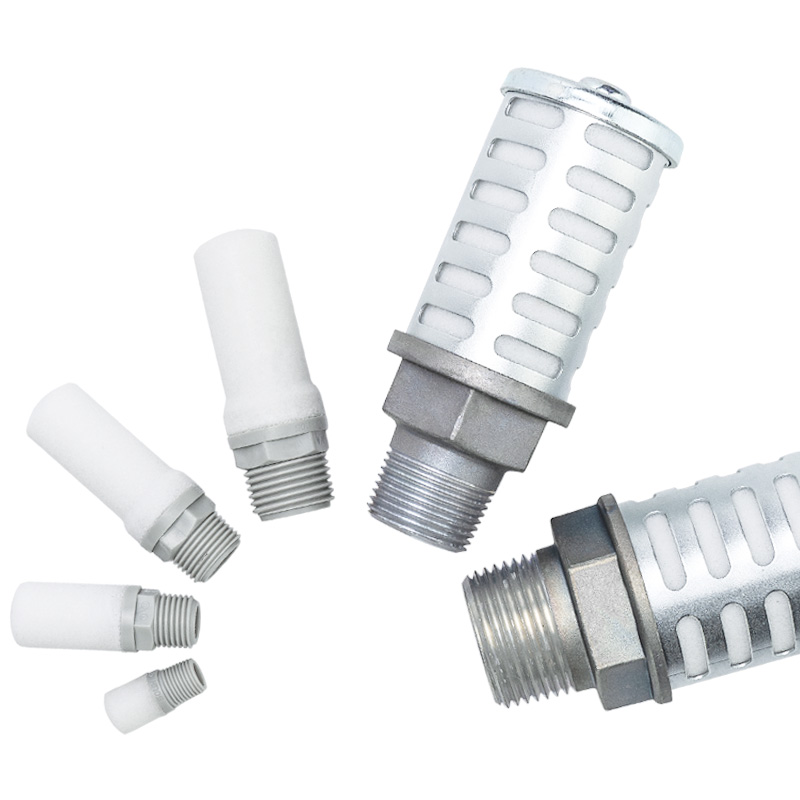

Pneumatický tlmič výfuku série AN

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria SOLH AN je špecializovaný tlmič výfuku pre všetky pneumatické systémy. Medzi jeho základné funkcie patrí redukcia hluku výfukových plynov, čistenie výfukových plynov a potlačenie rozstrekovania olejovej hmly. Široko namontovaný na výfukových otvoroch solenoidových ventilov, pneumatických valcov a všetkých vzduchových regulačných ventilov je nevyhnutným doplnkom na ochranu životného prostredia a zníženie hluku pre kompletné pneumatické obvody.

Kompletné porovnávacie tabuľky špecifikácií série

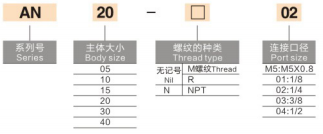

 1. Malé a stredné veľkosti (pre štandardné solenoidové ventily a valce)

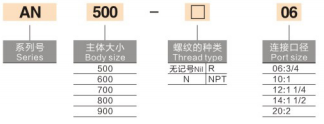

 2. Veľké otvory (pre veľké ventily a centrálne výfukové potrubia)

Univerzálne základné technické parametre

  1. Použiteľné médium: Čistý stlačený vzduch (NIE je vhodný pre horľavý, korozívny toxický plyn)

  2. Maximálny menovitý pracovný tlak: 1,0 MPa (štandardné modely so živicou)

  3. Rozsah prevádzkovej teploty:

     -- Štandardný typ živice: -10 ~ +60 ℃ (bez námrazy vo vnútri jadra)

     - Typ spekaného kovu: Odolnosť voči vysokej teplote do 150 ℃

  4. Výkon redukcie šumu:

     -- Štandardný stupeň: 25 ~ 30 dB(A)

     -- Špeciálna verzia s vysokým útlmom: ≥35 dB(A)

  5. Voliteľné konštrukčné materiály

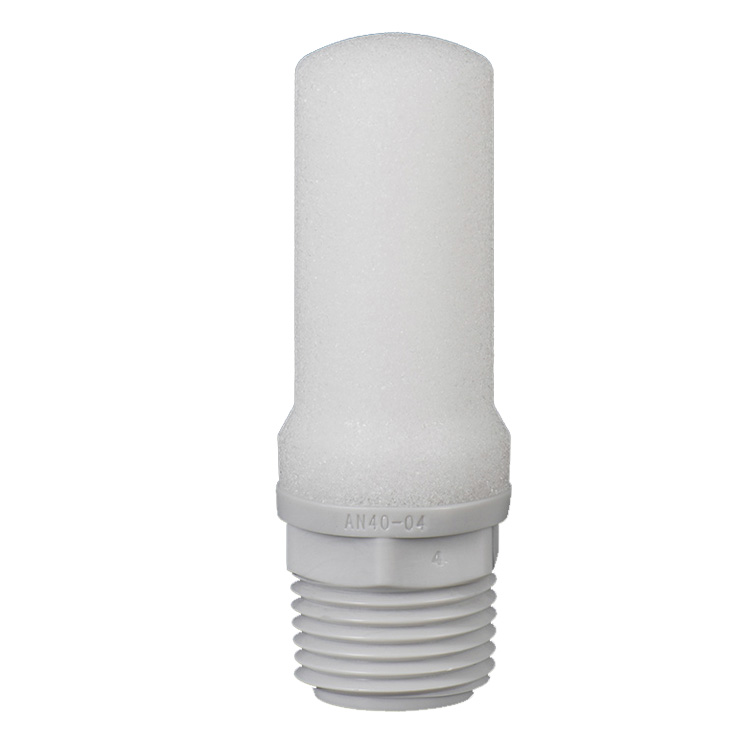

     -- Typ živice: puzdro spomaľujúce horenie UL94-V0, porézne sintrované jadro filtra (veľkosť pórov 50 ~ 100 μm)

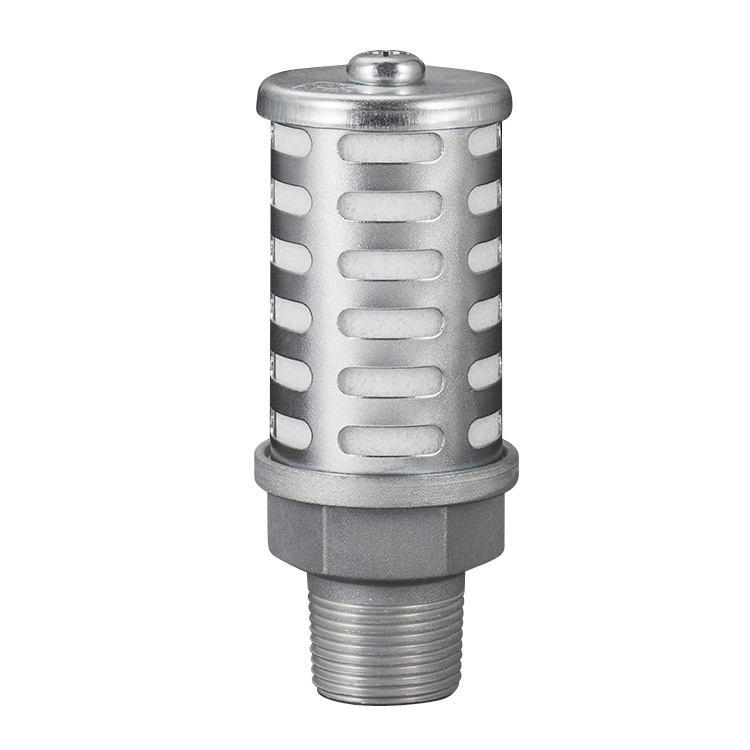

     -- Typ kovu: spekané telo zo zliatiny medi, vynikajúca odolnosť voči vysokej teplote a korózii

  6. Možnosti pripojenia: metrický závit M3/M5, vnútorný závit Rc/PT, závit NPT, nástrčná spojka pre hadičky φ6~φ12

Vnútorná štruktúra a princíp redukcie hluku

     -- Vysokorýchlostný výfukový vzduch prúdi do telesa tlmiča; porézne sintrované jadro / viacvrstvové vlákno rozdeľuje prúdenie vzduchu do malých kanálikov, aby sa vytvorilo trenie a absorpcia zvuku, čím sa účinne tlmí nárazový hluk výfukových plynov.

     -- Dvojvrstvový kompozitný dizajn použitý na čiastočných modeloch: vnútorné jadro pre elimináciu hluku, vonkajší plášť blokuje striekajúcu olejovú hmlu pri zachovaní nízkeho protitlaku výfukových plynov, aby sa zabránilo strate otáčok valca.

     -- Plne pasívna mechanická konštrukcia, nevyžaduje sa napájanie, okamžité zníženie hluku po jednoduchej inštalácii.

3-krokový sprievodca rýchlym výberom

  1. Zodpovedajte pripojovacie rozhranie: Potvrďte špecifikáciu závitu výfukového otvoru (M5/Rc1/8 atď.) alebo vonkajší priemer plastovej hadičky (typ s nástrčným φ8/10/12).

  2. Prispôsobte kapacitu prietoku vzduchu:

     -- Séria Mini (AN05/AN10): ≤0,4 m³/min

     -- Stredná séria (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Veľké priemyselné série (AN500~AN900): ≥2,5 m³/min

  3. Prispôsobte podmienky pracovného prostredia:

     -- Vysoká teplota / časté rýchle odsávanie: Vyberte sériu spekaných kovov AN110

     -- Vlhká prašná vnútorná dielňa: Zatavená živica séria ANA1

     -- Priorita maximálnej redukcie hluku: Séria vysoko tlmiacich tlmičov ANB1

Pokyny na inštaláciu a bežnú údržbu

  1. Spôsob inštalácie

     -- Priamo naskrutkujte na výfukový otvor ventilu/valca; vonkajší kryt sa môže voľne otáčať pre ľubovoľné usporiadanie orientácie. Push-in typ môže byť pevne vložený do hadičky v jednom kroku.

  2. Pravidlá údržby

     -- Čistenie zaneseného jadra: Vyfúkajte jadro opačne nízkotlakovým čistým vzduchom alebo opláchnite; vymeňte tlmič, ak sa silné upchatie nedá odstrániť.

     -- Referenčná životnosť: Živicové spekané jadro cca. 10 000 pracovných hodín; kovové spekané jadro s ultra dlhou trvanlivou životnosťou.

Výhoda výmeny SOLH

     Modely SOLH full série AN vrátane AN05-M5, AN10-01, AN15-02, ANA1-06 sú plne rozmerovo zameniteľné s originálnymi tlmičmi SMC AN, s identickou veľkosťou závitu, prietokovou kapacitou a efektom zníženia hluku, konkurencieschopnejšou jednotkovou cenou a rýchlejším výrobným časom pre optimalizáciu nákladov na hromadný nákup.

Zhrnutie jednej vety

     Pneumatický tlmič výfuku série SOLH AN ponúka kompletnú zostavu veľkosti M5 až Rc2" so živicovými/kovovými sintrovanými možnosťami, ktoré poskytujú 25~35dB(A) redukciu hluku a potláčanie olejovej hmly, štandardný univerzálny tlmič pre všetky regulácie hluku solenoidových ventilov a valcov v priemyselnej automatizácii.
