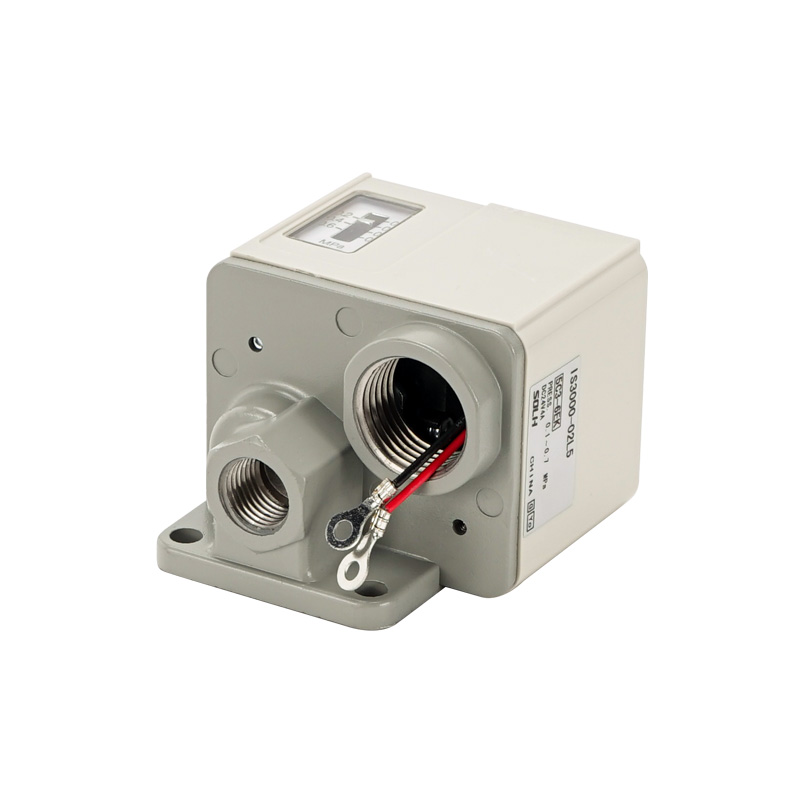

Séria SOLH IS3000 je klasický mechanický mikrotlakový spínač poháňaný piestom. Stláča vnútorný mikrokontaktný spínač prostredníctvom tlaku vzduchu pôsobiaceho na pružinový piest, čím poskytuje robustný priamy elektrický výstup. Používa sa hlavne na ochranu proti pretlaku/podtlaku vzduchového okruhu a automatické ovládanie spúšte, rovnaký stupeň a kompatibilná náhrada ako séria jazýčkových spínačov IS10. Ideálne pre prostredie so silnými vibráciami, kde sú elektronické digitálne spínače nestabilné.
1. Princíp fungovania
-- Stlačený vzduch tlačí na pružinový piest; akonáhle tlak vzduchu dosiahne prednastavenú prahovú hodnotu, piest mechanicky aktivuje vstavaný mikrospínač na otvorenie alebo zatvorenie kontaktného obvodu. Keď tlak klesne pod hodnotu hysterézie, pružina resetuje piest a obnoví pôvodný stav spínača.
2. Základné štrukturálne komponenty
-- Horný gombík nastavenia tlaku: Priame otočné nastavenie spúšťového tlaku bez napájania
-- Vstavaný mikrospínač 1ab: Univerzálna záťaž AC/DC, priamo pripojte vstupné terminály PLC alebo poháňajte malé solenoidové ventily
-- Odstupňované okienko na zobrazenie tlaku: Viditeľná stupnica MPa na odčítanie prednastaveného tlaku v reálnom čase
-- Kryt z tlakovo liateho hliníka: ochrana proti prachu IP40, vhodný pre bežné prostredie továrenských dielní
|
Položka parametra |
Štandardná špecifikácia |
| Použiteľné médium |
Suchý vzduch, dusík a iný nekorozívny inertný plyn |
| Maximálny prevádzkový tlak |
1,0 MPa |
| Nastaviteľný rozsah tlaku |
0,1 ~ 0,7 MPa (plné pokrytie štandardných pneumatických systémov) |
| Hysterézia (mŕtvy pás) |
≤ 0,05 MPa |
| Presnosť opakovateľnosti |
±0,05 MPa |
| Konfigurácia kontaktu |
1ab jednopólový dvojitý prehoz (prepínateľné vedenie NO / NC) |
| Hodnotenie záťaže kontaktu |
Štandardný typ: AC/DC 100V 1AM Typ záťaže (IS3010): DC 5V 1mA (optimalizované pre PLC a miniatúrne relé) |
| Veľkosť závitu portu |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Prevádzková teplota |
-5 ~ 60 ℃ (žiadna tvorba ľadu vo vzduchovom potrubí) |
| Trieda ochrany |
Odolnosť proti prachu IP40 |
| Životnosť |
Až 10 miliónov mechanických spínacích cyklov |

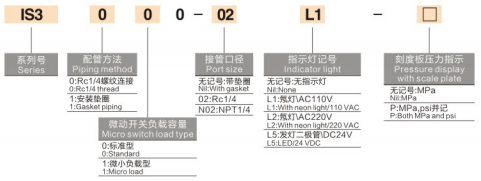

1. Príklad modelu: IS3000-02-P
-- IS3000: Základná séria štandardných závitových telies
-- 02: Kód závitu portu = Rc1/4; prípona N02 = NPT1/4 americký závit
-- P: Vstavaný neónový indikátor (prázdny = štandardný model bez svetla)
2. Špeciálne odvodené modely
-- IS3100: Variant povrchovej montáže tesnenia, zladený s modulárnymi vzduchovými servisnými jednotkami (séria AFC/AC) pre integrovanú inštaláciu rozdeľovača
-- IS3010: Mikro model s nízkym zaťažením, optimalizovaný pre vstup malého jednosmerného signálu regulátorov PLC
1. Mechanický dizajn odolný voči nárazom a vibráciám
-- Pevný piest + konštrukcia s mikrokontaktom, stabilný výkon pri nepretržitých vibráciách z vibrátorov, klepacích kladív a lisovacích zariadení, bez posunu signálu alebo falošného spustenia.
2. Jednoduchá kalibrácia na mieste bez napájania
-- Horný otočný nastavovací gombík + viditeľné odstupňované okienko; prah tlaku je možné nastaviť offline bez napájania riadiacej skrine.
3. Široká kompatibilita so záťažou AC/DC
- Vysoká zaťažiteľnosť kontaktov 1A umožňuje priame ovládanie malých solenoidových ventilov bez medziľahlých relé alebo priame pripojenie k digitálnym vstupným bodom PLC.
4. Ultranízka hysterézia
-- Maximálne pásmo necitlivosti ≤ 0,05 MPa, konzistentný spúšťací a resetovací tlak, aby sa zabránilo častému rýchlemu cyklovaniu zapínania a vypínania následného zariadenia.
1. Nízkotlaková ochrana hlavného zdroja vzduchu
- Inštaluje sa za mazacie jednotky regulátora vzduchového filtra; spustí alarm pri poklese napájacieho tlaku pod 0,4 MPa, aby ochránil K/GT vibrátory, BVP/SK klepacie kladivá a pneumatické pohony pred poškodením nedostatočným ťahom.
2. Potvrdenie polohy zdvihu valca
- Po úplnom vysunutí valca sa tlak v komore zvýši na prednastavenú hodnotu, aby sa vyslal signál spínača na blokovanie ďalšieho kroku výrobného procesu.
3. Bezpečnostné blokovanie obvodu vibrátora
- Monitoruje prevádzkový tlak vzduchu; preruší napájanie rýchlych výfukových ventilov XQ, keď tlak klesne pod prahovú hodnotu, aby sa zabránilo vyhoreniu vibrátora spôsobenému prevádzkou pod tlakom.
|
Porovnávacia položka |
IS3000 Mechanický mikrospínač |
IS10 Bezkontaktný jazýčkový spínač |
Elektronický digitálny spínač ISE30A |
| Spúšťací mechanizmus |
Pístové mechanické ovládanie mikrokontaktom |
Magnetická jazýčková trubica bezkontaktné snímanie |
Vysoko presný elektronický snímač tlaku |
| Elektrická nosnosť |
Silný (1A @ 100V AC/DC, priamy pohon ventilov) |
Stredná (0,5 A @ 100 V) |
Slabý (iba výstup signálu PLC nízkej úrovne) |
| Spôsob nastavenia tlaku |
Horný otočný gombík + okienko stupnice (nie je potrebné napájanie) |
Bočná nastavovacia skrutka + okienko malej mierky |
Nastavenie parametrov digitálneho menu s viacerými tlačidlami |
| Presnosť merania |
±0,05 MPa |
±0,05 MPa |
±0,2% FS ultra vysoká presnosť |
| Optimálne pracovné podmienky |
Silné vibrácie, priamy pohon servopohonov |
Všeobecné nízkovibračné hromadné montážne linky |
Presné monitorovanie tlaku, riadenie PLC v uzavretej slučke |
Piestový mechanický pneumatický tlakový spínač radu SOLH IS3000 sa vyznačuje nízkou hysteréziou, vysokou odolnosťou voči vibráciám a vysokou zaťažiteľnosťou kontaktov, so závitom/tesnením a dostupnými variantmi PLC s mikrozáťažom, ktoré sa široko používajú na ochranu tlaku vzduchového okruhu a automatické spúšťacie signály na vibrátoroch, upínacích staniciach valcov a všeobecných automatizačných zariadeniach.
