Samosvorná rýchlospojka typu C

Samosvorná rýchlospojka typu C | Pneumatická rýchlospojka v štýle C

Značka: SOLH by Richge Technology | Univerzálna pneumatická rýchlospojka typu C, zameniteľná s SMC & AirTAC

1. Prehľad produktu

     Samosvorná rýchlospojka typu C je štandardná samosvorná armatúra s oceľovou guľou široko používaná v pneumatickom priemysle. Zabudovaná pružina a oceľová gulička realizujú automatické uzamknutie po vložení a uvoľnenie posunutím objímky dozadu. Nie sú potrebné žiadne nástroje, ovládanie jednou rukou. Pozostáva zo spojky samica (s posuvným puzdrom) a zástrčky pre párovú montáž. Široko používaný v potrubiach stlačeného vzduchu, pneumatických nástrojoch a automatizovaných okruhoch prívodu vzduchu, tiež v súlade s vákuovými generátormi a úplnými pneumatickými potrubnými systémami.

2. Základné vlastnosti

     • Oceľová guľa samosvorná konštrukcia: Počuteľné „cvaknutie“, keď je zástrčka úplne zasunutá a uzamknutá; nemôže oddeliť pod tlakom. Pre odomknutie a odpojenie vytiahnite posuvné puzdro.

     • Dvojvrstvové tesniace krúžky z NBR: Vynikajúca vzduchotesnosť, odolná voči stlačenému vzduchu a malému mazaciemu oleju, nízka miera úniku vzduchu.

     • Materiál tela: Poniklovaná oceľ (štandardná verzia kovu) / vysokopevnostný plast (možnosť s nízkou hmotnosťou). Antikorózna a odolná voči opotrebovaniu pre časté zasúvanie a ťahanie v dielni.

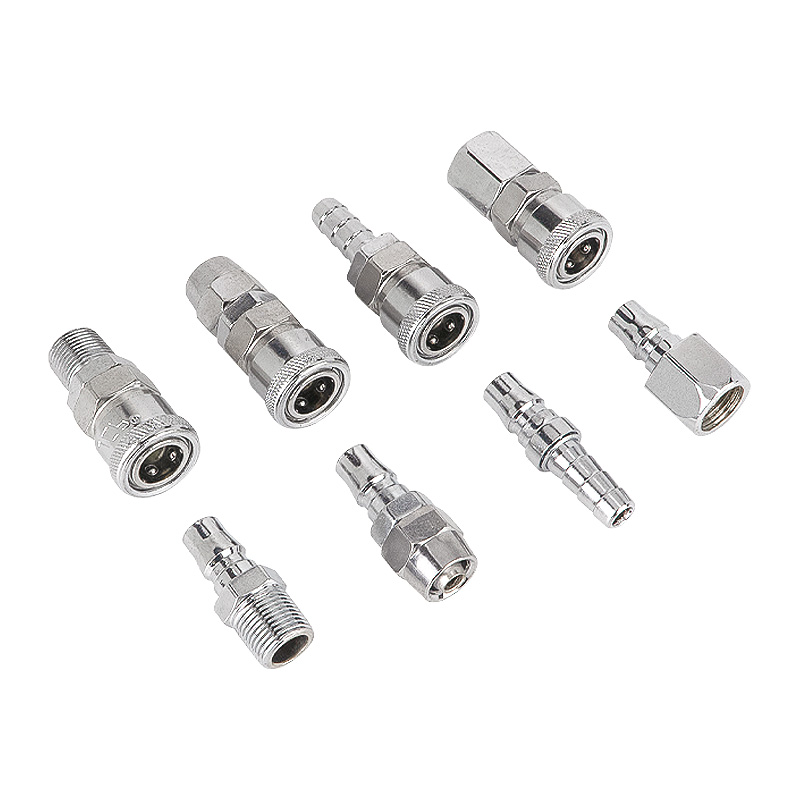

     • Kompletný rozsah veľkostí: PP (vnútorná rúrka), PF (vnútorný závit), PH (vonkajší závit); SP (samec rúrky), SF (vnútorný závit), SM (vonkajší závit).

     • Hladká dráha toku, nízky pokles tlaku. Kompatibilné s PU hadicou a nylonovou trubicou. Štandardné rozhranie pre univerzálnu zameniteľnosť medzi značkami.

3. Definícia kódu modelu

  Príklad: PP20 = samosvorná spojka typu C pre PU rúrku Φ5×8; SM30 = zástrčka typu C s vonkajším závitom pre potrubie Φ6,5×10.

4. Kľúčové technické špecifikácie

5. Tabuľka všeobecných špecifikácií modelu

6. Aplikačné scenáre

     • Vzduchové potrubia vzduchových kompresorov, fúkacie pištole, vzduchové skrutkovače, brúsky a iné pneumatické ručné náradie

     • Rozvod zdroja vzduchu na automatizovaných výrobných linkách, pripojenie vzduchového potrubia zladené s vákuovými generátormi

     • Údržba zariadení, mobilné pneumatické pracovisko, príležitosti vyžadujúce častú montáž a demontáž potrubia

7. Poznámky k prevádzke

  1. Len pre stlačený vzduch. Nevhodné pre vysokotlakové hydraulické kvapaliny alebo silné korozívne médiá.

  2. Pred zapojením/odpojením odtlakujte. Násilné odpojenie pod tlakom môže poškodiť oceľové guľôčky a tesniace krúžky.

  3. Pravidelne kontrolujte opotrebovanie O-krúžku; ak dôjde k úniku vzduchu, tesnenia ihneď vymeňte.

  4. PTFE páska sa odporúča na inštaláciu so závitom. Neuťahujte príliš, aby ste predišli vytrhnutiu nite.
