Typ U Ložisko tyče s rybím okom

Typ U Ložisko tyče s rybím okom | 360° univerzálne kĺbové kovanie pre koniec tyče valca

Značka: SOLH by Richge Technology | Univerzálne ložisko piestnice pneumatického valca

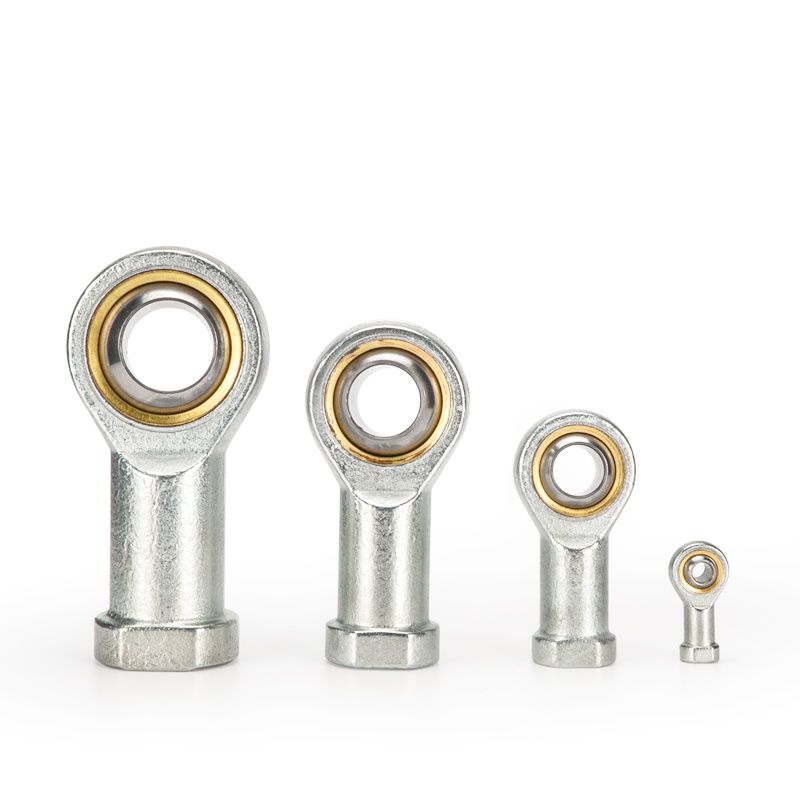

1. Prehľad produktu

     Kĺb s rybím okom typu U, tiež známy ako guľové ložisko na konci tyče s príponou U, je 360° univerzálne kĺbové príslušenstvo namontované na piestnici valca. Rieši nesúosovosť a problémy s výkyvmi vo viacerých smeroch a eliminuje bočnú silu, kompatibilný s SC, MA, MAL a inými štandardnými pneumatickými valcami.

2. Štruktúra a základné funkcie

     • Štruktúra: Vnútorný závit (pripojenie piestnice) + guľkové ložisko + vonkajší krúžok, voľný radiálny a uhlový výkyv.

     • Kapacita hojdačky: ±13°~±15° univerzálny výkyv, oveľa väčší ako ±5° uchytenia vidlice I/Y pre viacsmerové adaptívne nastavenie.

     • Materiálové možnosti

￮ Štandard: Ložisková oceľ / uhlíková oceľ, povrch kalený čiernym oxidom alebo pozinkovaný

￮ Odolné proti opotrebeniu: Puzdro zo zliatiny medi / samomazací typ

￮ Antikorózna oceľ: 304 nehrdzavejúca oceľ

     • Hlavné výhody

￮ Kompenzujte koaxiálnu odchýlku do 2 mm a uhlovú odchýlku do 15°

￮ Zabráňte ohybovému momentu a bočnej sile na piestnu tyč, chráňte tesnenia valca

￮ Ideálne pre vysokorýchlostné, vysokofrekvenčné a excentrické pracovné podmienky

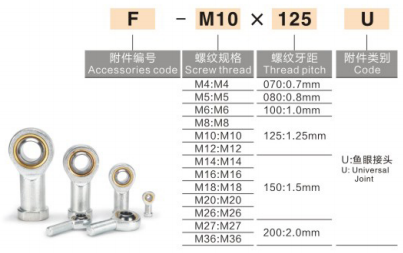

3. Konvencia pomenovávania modelov pre bežné značky

  1) AirTAC (všeobecne prijaté)

     Formát: závit F-M × stúpanie U
     Definícia: F = príslušenstvo; M = špecifikácia závitu; U = rybie oko na konci prútu

     • F-M8×1,25U pre valec s priemerom 25 mm

     • F-M10×1,25U pre valec s priemerom 32 mm

     • F-M12×1,25U pre valec s priemerom 40 mm

     • F-M16×1,5U pre valec s vŕtaním 50/63 mm

     • F-M20×1,5U pre valec s vŕtaním 80/100 mm

  2) Séria SMC PHS: Formát: PHS-vlákno, príklad: PHS-10

  3) Všeobecné domáce označovanie: SI/M12×1,25 (vnútorný závit), SA/M12×1,25 (vonkajší závit)

4. Spoločná špecifikácia a tabuľka zhody vŕtania valca

5. Porovnanie: Rybie oko typu U vs I/Y Clevis / F plávajúci kĺb

  Sprievodca výberom: Veľká excentricita a hojdačka vo viacerých smeroch → typ U; Nesprávne nastavenie a vysokofrekvenčné pôsobenie → F-typ; Nízka rýchlosť ťažké zaťaženie → typ Y; Dvojitý držiak na ucho → I-type.

6. Pokyny na inštaláciu

  1. Naskrutkujte vnútorný závit na vonkajší závit piestnej tyče, použite anaeróbnu poistku závitu a správne ovládajte uťahovací moment.

  2. Namontujte vonkajší kruhový otvor na zaťaženie hriadeľa čapu. Nevyžaduje sa prísne koaxiálne zarovnanie a je povolená určitá excentricita.

  3. Pracovný tlak: ≤ 1,0 MPa pre štandardné valce; prevádzková teplota: -20 ℃ ~ +120 ℃.

  4. Vhodné pre dynamické zaťaženie push-pull a vysokofrekvenčnú prevádzku v obmedzenom inštalačnom priestore. Nie pre nepretržitý čistý rotačný pohyb.

7. Typické aplikačné scenáre

     • Automatizačné zariadenia, 3C elektronika, uchopovače robotov

     • Vysokorýchlostné dopravné, raziace a lisovacie mechanizmy s dlhým zdvihom

     • Zariadenie so zlou koaxiálnosťou, silnými vibráciami a excentrickým zaťažením
