Značka: SOLH by Richge Technology | Pružná kompenzačná armatúra piestnice pneumatického valca
 |

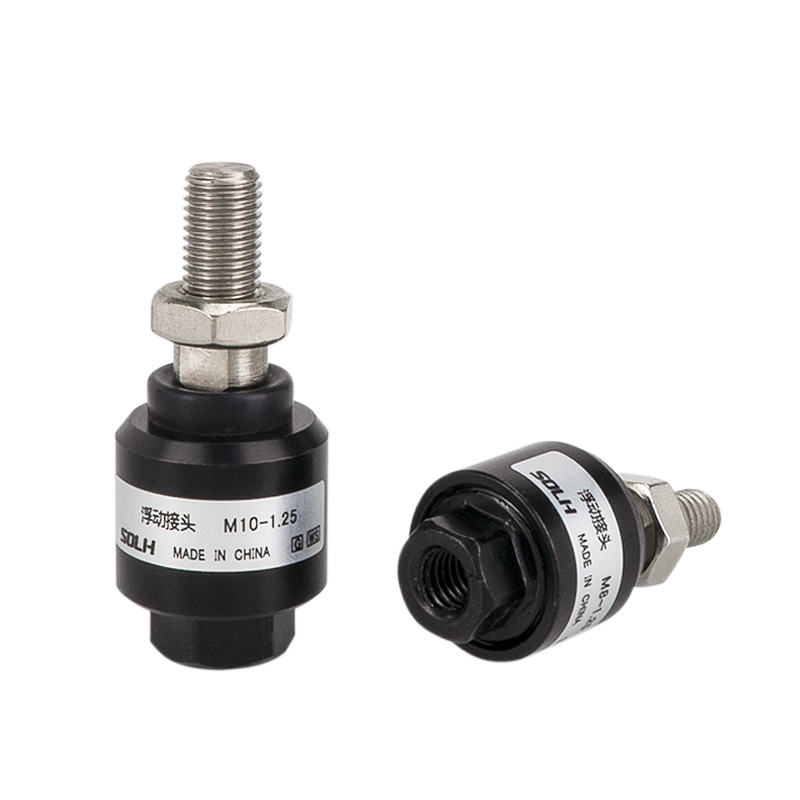

Plávajúci kĺb typu F je flexibilné spojovacie príslušenstvo s guľovou hlavou namontované na piestnici valca. Jeho hlavnou funkciou je absorbovať excentricitu inštalácie a uhlovú odchýlku, eliminovať bočnú bočnú silu a chrániť tesnenia valca. Je to štandardný komponent na riešenie chýb zoradenia v automatizovaných zariadeniach.
• Štruktúra: Vnútorný závit (pripojenie piestnice) + guľová hlava + vonkajší závit (pripojenie záťaže), vstavaná elastická kompenzačná zostava.
• Kompenzačná kapacita: Axiálne ±1,5 mm, radiálne ±1,25 mm, uhlové ±2°~±5° v závislosti od modelu.
• Materiál: Štandardná eloxovaná hliníková zliatina; nehrdzavejúca oceľ 304 pre aplikácie odolné voči korózii; K dispozícii sú gumové tesnenia NBR / FKM.
• Funkcia: Premeňte tuhé tvrdé spojenie na flexibilné adaptívne spojenie, zabráňte bočnému ohybovému momentu a utesnite odieranie na piestnej tyči.
1) AirTAC

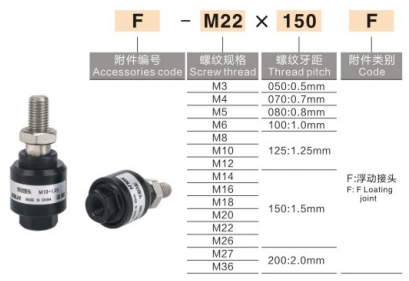

Formát: závit F-M × stúpanie + F
Príklady: F-M10×1,25F (pre dieru 32 mm), F-M16×1,5F (pre dieru 50/63 mm)
2) SMC (štandardný JAF / Heavy-duty JAHF)
Formát: JAF-vŕtanie-závit-dĺžka
Príklady: JAF-40-M12×1,25 (vŕtanie 40 mm), JAHF-80-M20×1,5 (ťažké zaťaženie otvoru 80 mm)
3) Všeobecné domáce označovanie
Formát: F-M12×1,25 alebo FJ-M16×1,5
|
Model (vlákno) |
Zodpovedajúci otvor (mm) |
Prípustná excentricita |
Uhol výkyvu |
|
F-M6 × 1,0 |
16/20 |
±0,8 mm |
±2° |
|
F-M8 × 1,25 |
25 |
± 1,0 mm |
±2° |
|
F-M10×1,25 |
32 |
± 1,25 mm |
±3° |
|
F-M12×1,25 |
40 |
± 1,25 mm |
±3° |
|
F-M16×1,5 |
50/63 |
± 1,5 mm |
±4° |
|
F-M20×1,5 |
80/100 |
± 1,5 mm |
±5° |
|
Kovanie |
Výkon |
Aplikačné tipy |
|
Plávajúci spoj typu F |
360° flexibilná kompenzácia, absorbuje radiálne a uhlové vychýlenie, chráni valec |
Zlé zarovnanie, vysoká frekvencia, dlhý zdvih |
|
Jednoduchá vidlica typu I |
Jedna rovina sklopná ±5°, vysoká tuhosť, nízka cena |
Nízka rýchlosť, dobré zarovnanie, zaťaženie push-pull |
|
Dvojitá vidlica typu Y |
Jednoduchá rovina sklopná ±5°, veľká nosnosť |
Veľké zaťaženie, zaťaženie s jedným uchom |
|
Koncové ložisko tyče |
Sférický univerzál ±15°, veľký uhol výkyvu, vyššia cena |
Vysoká rýchlosť, veľká excentricita, viacsmerný výkyv |
Sprievodca výberom: Zlé zarovnanie inštalácie → F-typ; nízka rýchlosť ťažké zaťaženie → typ Y; dvojitý držiak na ucho → typ I; vysoká rýchlosť a veľká excentricita → ložisko na konci tyče.
1. Naskrutkujte vnútorný závit na vonkajší závit piestnice, na ochranu proti uvoľneniu sa odporúča anaeróbna poistka závitu.
2. Koniec vonkajšieho závitu pripojte priamo k záťaži (alebo prírube / spojovacej doske), prísne koaxiálne zarovnanie sa nevyžaduje.
3. Prevádzkový tlak: ≤ 1,0 MPa pre štandardné valce; pracovná teplota: -10 ℃ ~ +120 ℃.
4. Nevhodné pre nepretržitý rotačný pohyb. Pri nárazovom zaťažení je potrebný externý nárazník alebo zátka.
• Automatizované montážne linky, 3C zariadenia, uchopovače robotov
• Lisovanie, razenie, dokovanie formy, dopravný mechanizmus s dlhým zdvihom
• Zariadenie so zložitou reguláciou koaxiálnosti, silnými vibráciami a vysokofrekvenčným pohybom valcov
