Značka: SOLH by Richge Technology | Pneumatická rovná jednodotyková prípojka pre stlačený vzduch a vákuové vedenia
 |
 |
 |
 |
KQ2H je štandardná rovná nasúvacia pneumatická armatúra s dizajnom push-to-connect, kompatibilná s PU a PA nylonovými hadicami. Obsluhuje stlačené vzduchové aj vákuové potrubné systémy a je široko zladený s vákuovými generátormi série ZH, BM, PBM, PBX. Ako jedna zo základných sérií tlačných tvaroviek SOLH môže priamo nahradiť dovážané tvarovky SMC KQ2H.
Séria KQ2H zahŕňa tri hlavné podtypy:
Vonkajší závit rovný: Vonkajší závit na jednom konci (mikrozávit M / kužeľový závit R), vloženie rúrky na jednom konci
Rovný priemer rovný (prípona -00): Oba konce pre rovnaký tupý spoj OD hadičky
Zníženie rovno: Dva porty pre rôzne vonkajšie priemery rúr na realizáciu prechodu veľkosti potrubia
Jednoručná montáž a demontáž: Vložte rúrku pre automatické uzamknutie; stlačte modrý uvoľňovací krúžok na vytiahnutie hadičky, plne štandardizované rozmery.
• Jednodotyková uzamykacia štruktúra pružinovej čeľuste: Rúrka sa vloží a uzamkne automaticky. Stlačte uvoľňovací golier na odpojenie trubice pre pohodlnú montáž.
• Materiálové zloženie: Zosilnené telo z POM plastu; poniklovaný mosadzný závitový koniec pre antikorózne a spoľahlivé utesnenie.
• NBR tesnenie z nitrilovej gumy pracuje stabilne pre pozitívne okruhy stlačeného vzduchu a záporné vákuové okruhy.
• Pokrytie v plnej veľkosti: Drobná hadička Φ2/3,2/4, obyčajná Φ6/8/10/12 a veľká veľkosť Φ16. Podporuje mikro závity M (M3, M5, M6) a imperial R kužeľové závity (1/8,1/4,3/8,1/2), vhodné pre vákuové generátory a mikrovalce.
• Kompaktná veľkosť, ideálne pre inštaláciu v úzkych priestoroch automatizovaných strojov.
Príklady:
KQ2H04-M5: Priama tvarovka s vonkajším závitom pre rúrku Φ4, vonkajší závit M5×0,8
KQ2H06-01S: Priama tvarovka s vonkajším závitom pre rúrku Φ6, vonkajší kužeľový závit R1/8
KQ2H08-00: Rovná armatúra s rovnakým priemerom, oba porty pre hadičky Φ8
KQ2H06-08: Redukčná priama montáž, Φ6 na jednej strane, Φ8 na druhej strane
|
Segment kódu |
Popis |
|
KQ2H |
Kód série: priame nástrčné kovanie |
|
23.02.04/06/08/10/12/16 |
Vonkajší priemer rúry ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrický mikro vonkajší závit: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Vonkajší kužeľový závit Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Rovnaký priemer, rovnaká veľkosť trubice na oboch koncoch |
|
Dvojčíslie napr. 06-08 |
Rovné zníženie: priemer prednej trubky → priemer zadnej trubky |
|
Položka |
Parameter |
|
Použiteľné médium |
Stlačený vzduch, podtlak vákua |
|
Prevádzkový tlak |
0~1,0 MPa; Maximálne vákuum: -95 kPa |
|
Prevádzková teplota |
-5 ℃ ~ +60 ℃ |
|
Materiál tela |
vystužený POM; Závit: poniklovaná mosadz |
|
Materiál tesnenia |
Nitrilová guma NBR |
|
Kompatibilné hadičky |
PU trubica, PA nylonová trubica |
|
Spôsob prevádzky |
Vložte do zámku; stlačte uvoľňovací krúžok na oddelenie trubice |

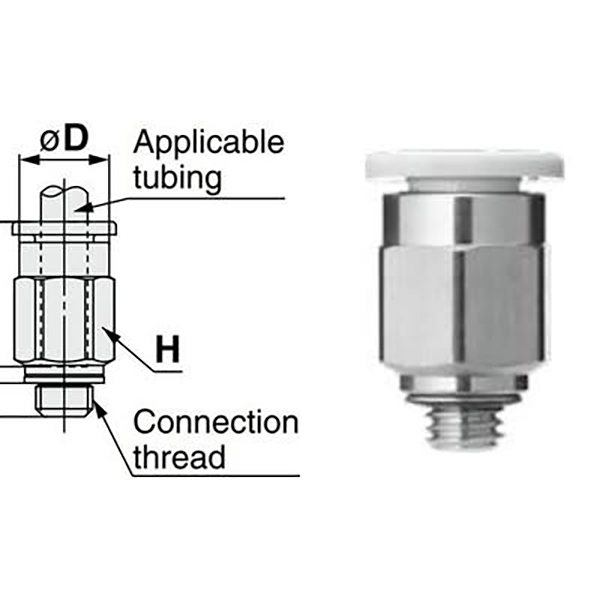

5.1 Vonkajší závit s metrickým mikrozávitom
|
Model |
Niť |
Rúrka ΦD |
|
KQ2H02-M3G |
M3 × 0,5 |
Φ2 |
|
KQ2H02-M5 |
M5 × 0,8 |
Φ2 |
|
KQ2H23-M3G |
M3 × 0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5 × 0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3 × 0,5 |
Φ4 |
|
KQ2H04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2H04-M6 |
M6 × 1,0 |
Φ4 |
|
KQ2H06-M5 |
M5 × 0,8 |
Φ6 |
|
KQ2H06-M6 |
M6 × 1,0 |
Φ6 |

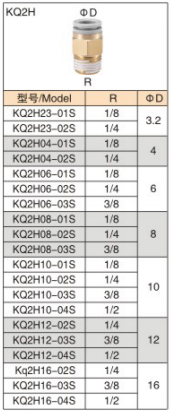

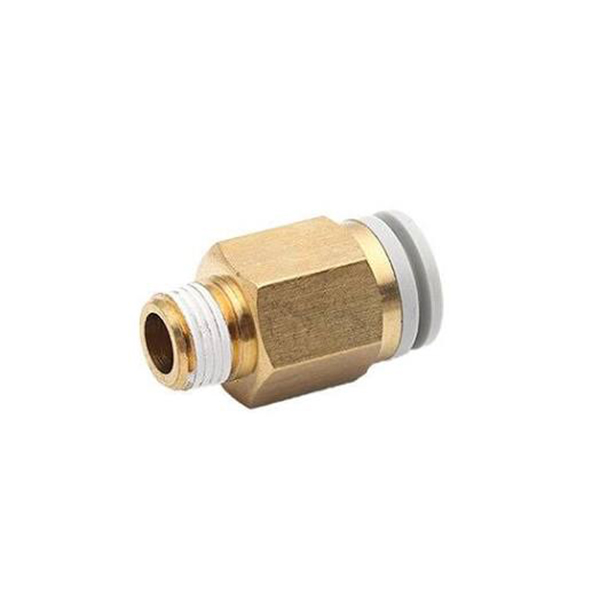

5.2 Vonkajší závit s kužeľovým závitom Imperial R
|
Model |
Niť |
Rúrka ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |

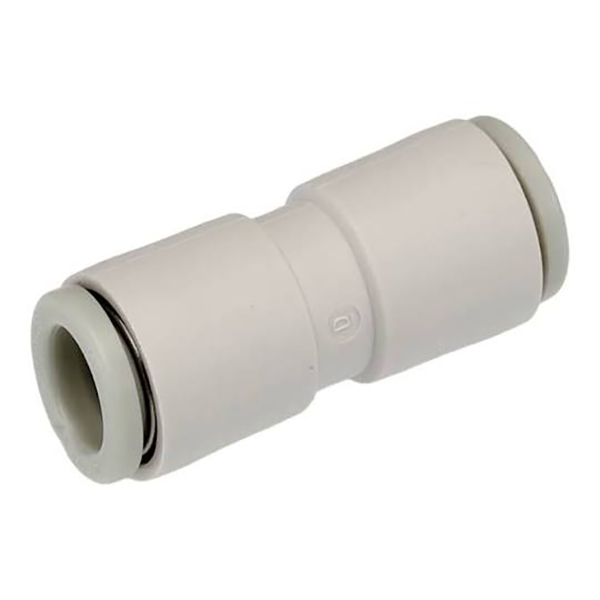

5.3 Rovný priemer Rovná séria -00
|
Model |
Rúrka ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |

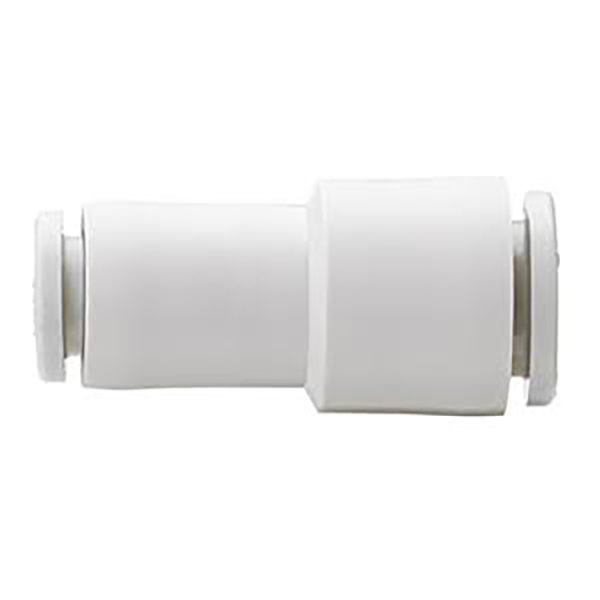

5.4 Redukcia priamych sérií
|
Model |
Rúrka ① |
Rúrka ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Prispôsobenie prívodu vzduchu a adsorpčného potrubia pre vákuové generátory ZH / BM / PBM / PBX
• Potrubie pre mikro valce a solenoidové ventily na automatizačných zariadeniach, inštalácia v stiesnených priestoroch
• Hlavná vetva vzduchového potrubia, tupý spoj rúrky s rovnakým priemerom alebo prechod veľkosti potrubia
• Pneumatické skúšobné prípravky, robotické pneumatické obvody
1. Rúry odrežte naplocho bez otrepov. Otrepy poškriabu tesniace krúžky a spôsobia únik vzduchu alebo vákua.
2. Úplne zasuňte hadičku, kým nezapadne, aby zapadla do čeľustí. Pred vytiahnutím trubice vždy stlačte uvoľňovací krúžok; nikdy neťahajte nasilu.
3. Odporúčané pre pevné nylonové hadice PU / PA. Tenkostenná mäkká PE hadica sa neodporúča.
4. Potvrďte hĺbku vloženia vo vákuu. Pre opakované podtlakové cykly porovnajte s BPS skrutkovacími spojkami pre alternatívny výber.
