I Typ jednoduchý vidlicový kĺb pre koniec tyče valca

I typ jednoduchý vidlicový kĺb pre koniec tyče valca | Pneumatický valec I vidlicový konektor

Značka: SOLH by Richge Technology | Štandardná koncovka piestnice s jedným uchom

1. Prehľad produktu

     Kĺb typu I, tiež známy ako jednoucho / U-zástrčka piestnice valca, sa používa na kĺbové spojenie medzi piestnicou valca a bremenami. Umožňuje výkyv ±5° v rámci jednej roviny. Vyznačuje sa jednoduchou inštaláciou a vynikajúcou odolnosťou proti ťahu a stlačeniu, je to najbežnejšia koncovka pre štandardné pneumatické valce.

2. Štruktúra a kľúčové vlastnosti

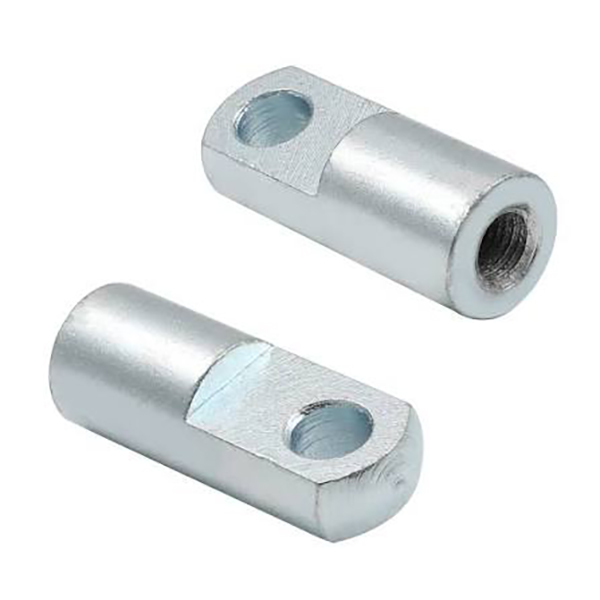

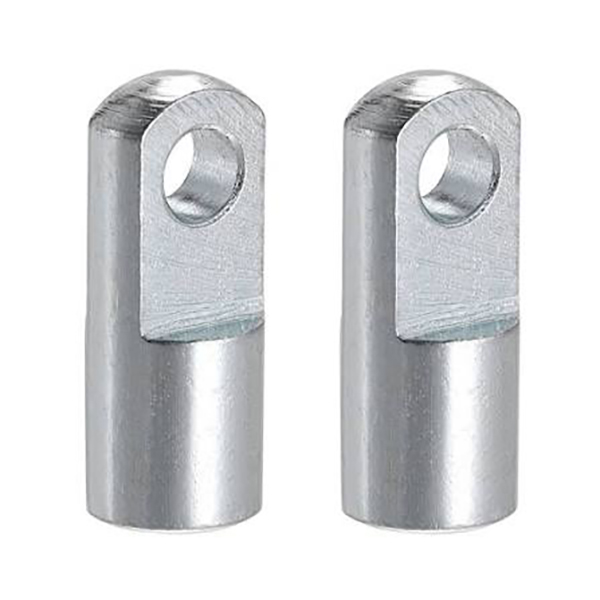

     • Profil: Valcové telo s jedným otvorom pre ucho (otvor v tvare U); vnútorný závit na chvoste na naskrutkovanie na piestnu tyč.

     • Funkcia: Lacná kĺbová alternatíva k vidlicovému a ojnicovému ložisku typu Y; malý uhol výkyvu kompenzuje chyby zarovnania počas inštalácie.

     • Materiál: Uhlíková oceľ (černená / poniklovaná), liatina, nehrdzavejúca oceľ. Otvor pre kolík vyžaduje zodpovedajúci kolík a závlačku.

     • Porovnávacia výhoda: Lacnejší ako plávajúci kĺb; vyššia tuhosť a väčšia nosnosť ako ložisko na konci tyče.

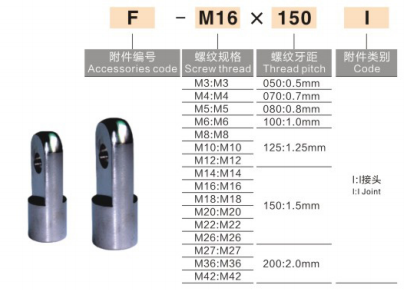

3. Konvencia pomenovania modelov

  1) Štandard AirTAC: F-M10×1,25I: F = príslušenstvo, M10×1,25 = špecifikácia závitu, I = vidlica typu I

  2) Štandard SMC (séria MBB / CA2 / CS1)

     • I-32: vidlica typu I pre valec s priemerom 32 mm

     • CA2-40-I: séria CA2, otvor 40 mm, kĺb typu I

  3) Všeobecné domáce označovanie: I-M16×1,5: Závit M16×1,5, vhodný pre valce s vŕtaním 50/63 mm

4. Špecifikácia a tabuľka vŕtania valca

5. Pokyny na inštaláciu

  1. Naskrutkujte vnútorný závit vidlice typu I na vonkajší závit piestnej tyče, utiahnite ho proti uvoľneniu. Anaeróbny zámok nití je voliteľný.

  2. Zarovnajte ušnú príchytku na strane záťaže s otvorom pre jedno ucho v kĺbe I, vložte kolík, na oba konce nainštalujte závlačky, aby kolíky nevypadli.

  3. Použitie: Push-pull záťaž, lineárne vedenie, preklápací mechanizmus. Neodporúča sa pre vysokorýchlostné / vysokofrekvenčné výkyvné aplikácie (uprednostňuje sa ložisko na konci tyče).

6. Rýchly prehľad bežného náhradného modelu

     • 32mm vŕtanie: F-M10×1,25I / I-32

     • 40mm vŕtanie: F-M12×1,25I / I-40

     • vŕtanie 50/63 mm: F-M16×1,5I / I-50/63

     • 80/100 mm vŕtanie: F-M20×1,5I / I-80/100

7. Porovnanie: typ I vs typ Y vs ložisko na konci tyče vs plávajúci kĺb
