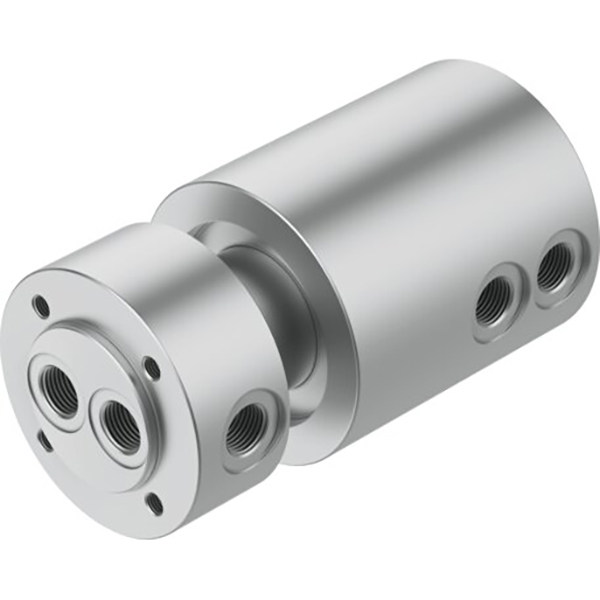

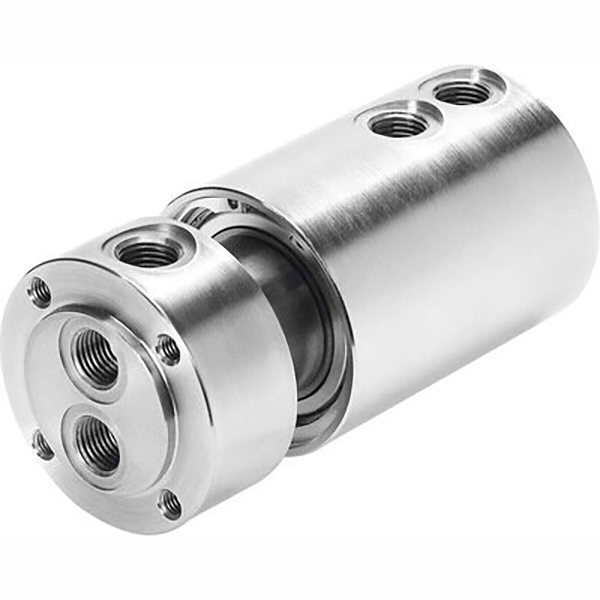

Pneumatický otočný kĺb série GF

Pneumatický otočný kĺb série GF | Jedno- a viacpriechodová vzduchová rotačná spojka SOLIH

Značka: SOLH by Richge Technology | 360° otočný pneumatický otočný konektor vzduchu pre automatizáciu

1. Prehľad produktu

     Séria GF sú jednopriechodové a viacpriechodové pneumatické rotačné kĺby, navrhnuté tak, aby nepretržite dodávali stlačený vzduch zo stacionárneho zdroja vzduchu na otočné stoly, kĺby robotov a otočné prípravky. Zabraňuje zamotaniu hadíc, úniku vzduchu a kríženiu vzduchu počas otáčania, ideálne pre automatizované rotačné pneumatické okruhy.

2. Základné technické špecifikácie (norma SOLH)

     • Pracovná kvapalina: Stlačený vzduch, kompatibilný s vákuom

     • Pracovný tlak: -0,095～1,0 MPa, dvojité použitie pre vákuum a pretlak

     • Teplota okolia: -10～60 ℃

     • Maximálna rýchlosť otáčania: 300 ot./min (štandardná verzia)

     • Tesniaca štruktúra: Presné ložisko + otočné tesnenie odolné voči opotrebovaniu

     • Veľkosti portov: M5, G1/8, G1/4, G3/8, G1/2

     • Materiál: Telo z hliníkovej zliatiny, ľahké a odolné

3. Stručný prehľad modelov a portov

4. Kľúčové vlastnosti produktu

     • Voľná ​​rotácia o 360° bez zamotania vzduchovej hadice

     • Nízky krútiaci moment, plynulé otáčanie bez zvýšenia zaťaženia motora

     • Spoľahlivé utesnenie, ochrana proti úniku vzduchu a proti krížovému vzduchu pri dlhodobom otáčaní

     • Priame pripojenie pomocou jednodotykového príslušenstva pre jednoduchú inštaláciu

     • Dvojitá funkcia pre vákuum a pretlak

     • Pre synchrónne ovládanie viacerých valcov je k dispozícii viacero priechodov

5. Typické aplikačné scenáre

     • Rotačné pracovné stoly, indexovacie dosky, rotačné valce

     • Robotické kĺby, manipulátory, rotačné prípravky a prípravky

     • Baliace stroje, sieťotlače, pneumatické obvody rotačných vrát

     • Zariadenie s viacokruhovým simultánnym otočným ovládaním
