Dvojitý vidlicový kĺb typu Y pre koniec tyče valca

Dvojitý vidlicový kĺb typu SOLH Y pre koniec tyče pneumatického valca, štandardný konektor vidlice zameniteľný s dielmi SMC/AirTAC. Vnútorný závit M10×1,25-M27×2 zodpovedajúci otvorom 32-125mm, otvor pre kolík φ10-27mm, jednorovinový výkyv ±5°. Uhlíková oceľ čiernená/pozinkovaná alebo nehrdzavejúca oceľ. Ideálne pre záťažové oká s jedným uchom s vysokým zaťažením v tlačných a kĺbových mechanizmoch.

Odoslať dopyt

Popis produktu

Typ Y s dvojitým uchom vidlicový kĺb pre koniec tyče valca | Vidlicový pneumatický valec Y vidlicové uchytenie

Značka: SOLH by Richge Technology | Štandardný pneumatický valec Piestnica Y vidlica Príslušenstvo vidlice

1. Prehľad produktu

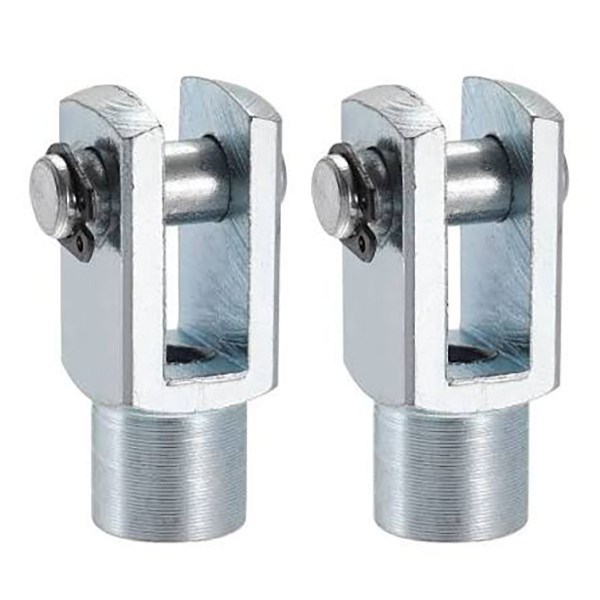

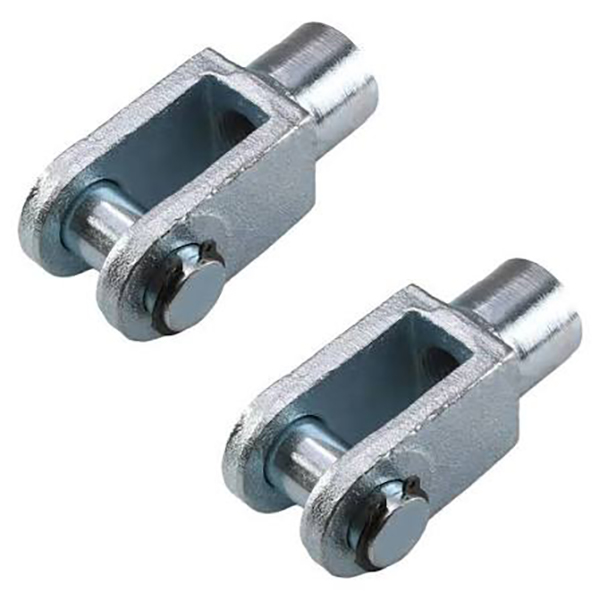

Kĺb typu Y, tiež nazývaný vidlica s dvojitým uchom, je dodávaný s vnútorným závitom na upevnenie na piestnicu valca. Jeho dvojité uši upínajú jedno ucho s nákladom, zostavené kolíkovým hriadeľom pre kĺbové spojenie. Umožňuje výkyv ±5° v rámci jednej roviny. Ako štandardné spojovacie príslušenstvo pre pneumatické valce je plne zameniteľné so štandardnými náhradnými dielmi SMC a AirTAC.

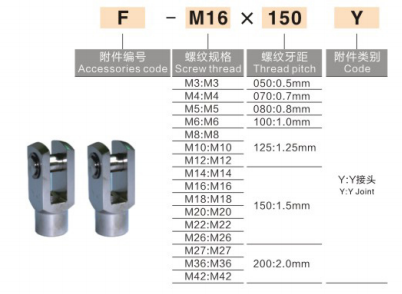

2. Konvencia pomenovania modelov

Štandard AirTAC: F - Závit + Y
Príklady: F-M10×1,25Y, F-M12×1,25Y

Štandard SMC: Y + veľkosť otvoru
Príklady: Y-32, CA2-40-Y

• Y: Dvojité ucho typu Y

• Prípona závitu zodpovedá závitu piestnice: M10×1,25 / M12×1,25 / M16×1,5

3. Tabuľka spoločných špecifikácií

Model	Závit piestnej tyče	Zodpovedajúce vŕtanie valca	Priemer otvoru na kolík
Y-M10×1,25	M10 × 1,25	32 mm	φ10
Y-M12×1,25	M12 × 1,25	40 mm	φ12
Y-M16×1,5	M16 × 1,5	50/63 mm	φ16
Y-M20×1,5	M20 × 1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Materiálové a technické parametre

• Materiál: Uhlíková oceľ s čiernym oxidom / galvanizovaným povrchom, voliteľná nehrdzavejúca oceľ

• Uhol výkyvu: ±5° výkyv jednej roviny

• Kompatibilita: Vhodné pre celý rad štandardných pneumatických valcov

• Inštalácia: Naskrutkujte kĺb na piestnu tyč, vložte záťažový jednoduchý výstupok do Y vidlice, zaistite ho hriadeľom a závlačkou.

5. Rýchle porovnanie: Y-type / I-type / Rod End Ložisko

Doplnok	Štruktúra	Swing Performance	Aplikácia
Y Typ Clevis	Dvojité ucho vidlica	±5° jednosmerný výkyv	Pripojte pomocou nosného očka s jedným uchom, vysoko zaťažiteľné ložisko
I Type Clevis	Jedno ucho	±5° jednosmerný výkyv	Zodpovedajte dvojitému držiaku na ucho
Koncové ložisko tyče	Guľový univerzálny kĺb	±13° viacsmerný výkyv	Pre vychýlenie a inštaláciu excentrického zaťaženia

6. Usmernenie pri výbere

Ak je vašou stranou zaťaženia jedno ucho → vyberte vidlicu Y.
Ak máte na strane nákladu dvojitý držiak na ucho → vyberte vidlicu I.
Ak pri inštalácii existuje excentricita a nesúososť → vyberte ložisko na konci tyče
