Plávajúci kĺb radu JA / JB / JC / JS

Plávajúce kĺby radu SOLH JA / JB / JC / JS | SMC ekvivalentný pneumatický koncový konektor tyče

Značka: SOLH by Richge Technology | SMC štandardný plávajúci kĺb, priama výmena

1. Prehľad produktu

  Plávajúci kĺb funguje ako flexibilné spojenie medzi piestnicou valca a záťažou. Jeho hlavnou funkciou je absorbovať montážne nesúososti a chyby paralelizmu. Chráni piestnu tyč pred bočným ťahom, znižuje ohýbanie, abnormálne opotrebovanie a riziko zaseknutia. Je to štandardné základné príslušenstvo pre automatizačné stroje.

2. Klasifikácia štyroch sérií a rozdiely

3. Všeobecné technické špecifikácie

   Uhol výkyvu: ±5° pre JA/JB/JS; vybrané modely JC až do ±10°

   Povolený posun: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Prevádzková teplota: -5~+70 ℃ (štandard); -10~+120 ℃ (nehrdzavejúca oceľ JS)

     • Veľkosti závitu: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, prispôsobené vŕtaniu valca

     • Pracovný tlak: ≤1 MPa pre pneumatické; ≤ 3,5 MPa pre vysokovýkonné hydraulické verzie

4. Vysvetlenie a príklady kódu modelu

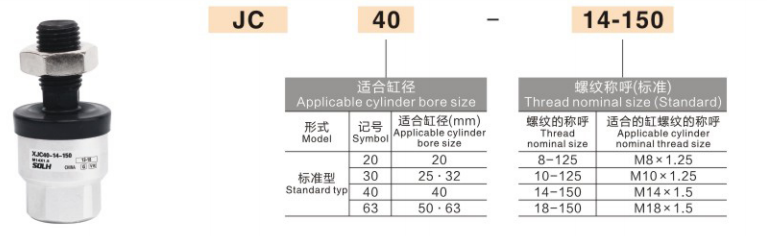

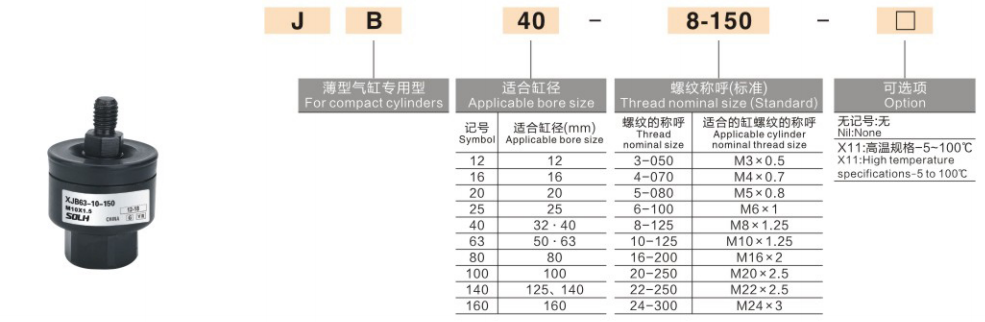

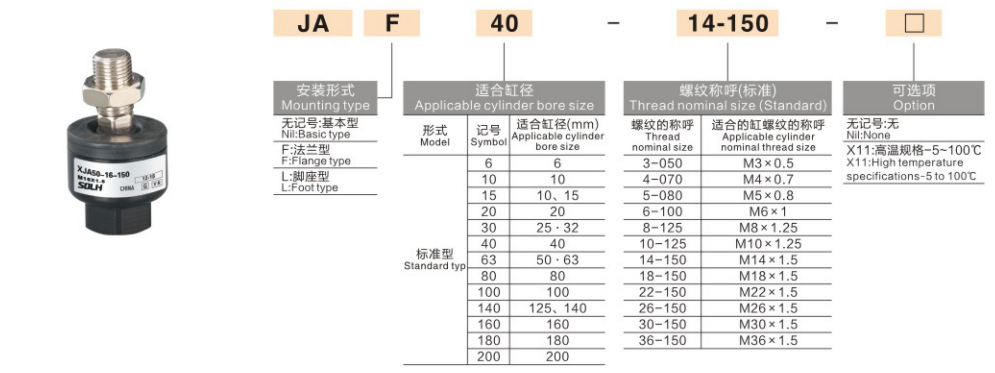

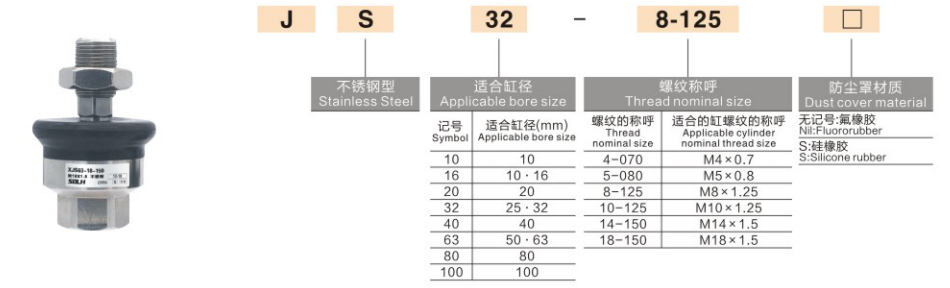

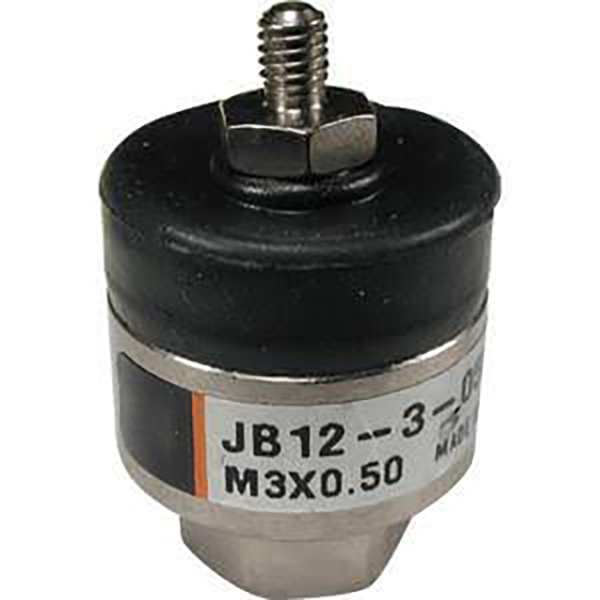

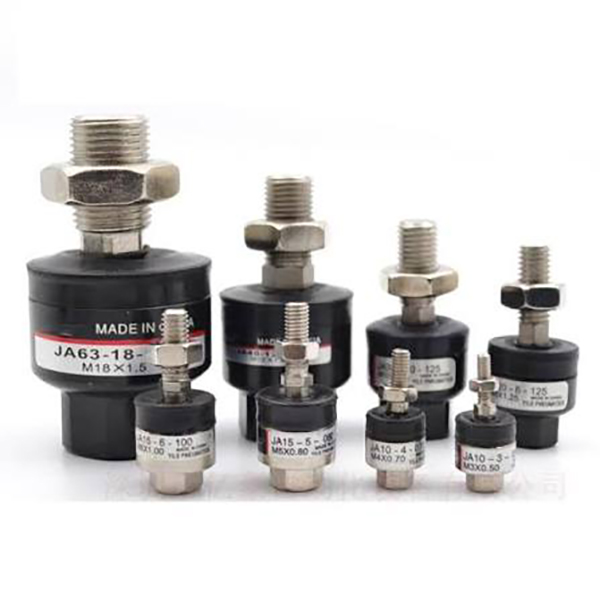

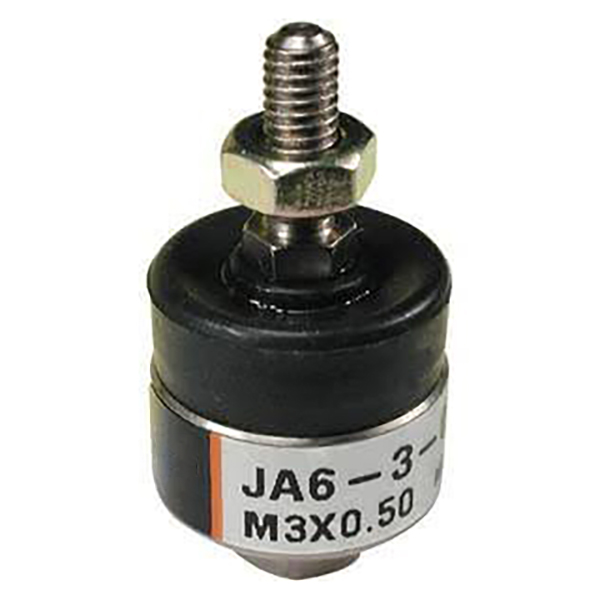

  Vezmite JA20-8-100 / JB16-6-080 ako referenciu:
  Predpona JAJB/JC/JS = typ série
  1. číslo (20/16): prispôsobené vŕtanie valca Φ20 / Φ16
  2. číslo (86): závit piestnice M8×1,25 / M6×1,0
  Prípona (100080): montážny rozmer / kód tyče, zodpovedá štandardnej celkovej dĺžke

5. Sprievodca výberom v 3 krokoch

  1. Vyberte sériu podľa typu valca
     Štandardný valec (SC  SI / CP96) → JA, všeobecná priorita
     Tenký valec (CQ2  CDQ2) → JB, kompaktný priestor
     Mikro valec  ultra-tesné usporiadanie → JC ultra-short
     Potravinárske  lekárske / mokré / korozívne prostredie → nehrdzavejúca oceľ JS

  2. Zodpovedajte veľkosti závitu a otvoru
     Skontrolujte závit piestnej tyče (M5  M8 / M10 atď.) a vŕtanie valca. Poznámka: Rovnaký otvor od rôznych značiek môže mať rôzne špecifikácie závitu, vždy overte podľa skutočného výkresu valca.

  3. Zodpovedajte zaťaženiu a pracovnému stavu
     Štandardné pneumatické: štandardná séria OK

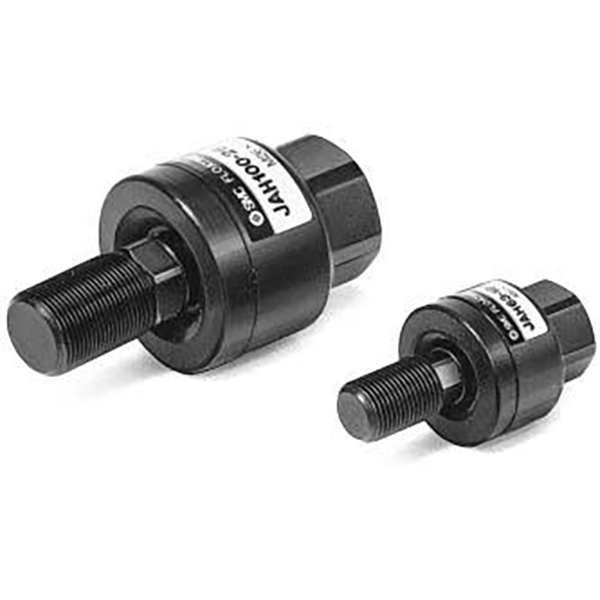

     Veľké zaťaženie  hydraulické: vyberte špeciálny plávajúci kĺb pre veľké zaťaženie (nie normálny JA)
     Vysokofrekvenčný vratný pohyb: Pre dlhšiu životnosť uprednostňujte verziu s krytom proti prachu

6. Poznámky k inštalácii a prevádzke

     • Pred naskrutkovaním na piestnu tyč odstráňte protiprachový uzáver, po montáži ho znova nainštalujte, aby nedošlo k rozdrveniu uzáveru.

     • Na nite naneste malé množstvo anaeróbneho prostriedku na zaistenie nití. PTFE páska je zakázaná; úlomky môžu upchať guľový kĺb.

     • Dodržujte špecifikovaný uťahovací moment. Prílišné utiahnutie zablokuje guľový kĺb a deaktivuje funkciu plávania.

     • Po inštalácii ručne otočte, aby ste potvrdili voľný pohyb bez prilepenia.

7. Náhradné vyhlásenie SOLH

     Plávajúce kĺby SOLH JA/JB/JC/JS plne zodpovedajú kódovaniu modelu SMC, rozmerovým a výkonnostným špecifikáciám. Priama výmena dovážaných dielov s konkurenčnými cenami a kratšími dodacími lehotami, ideálne na zníženie nákladov na hromadné zariadenia.
