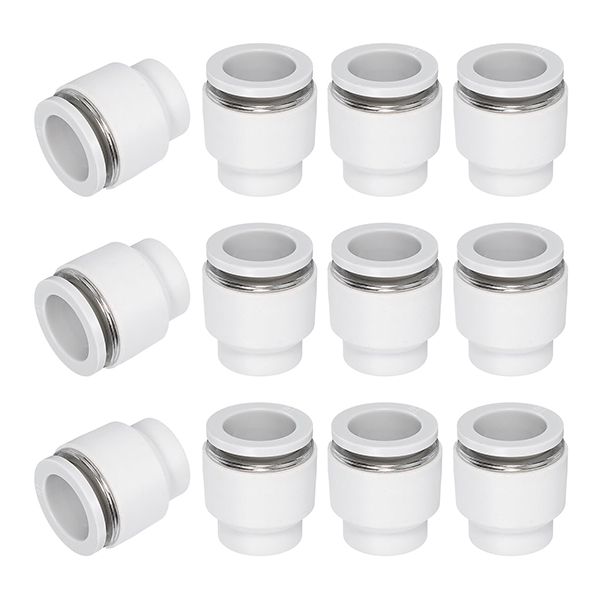

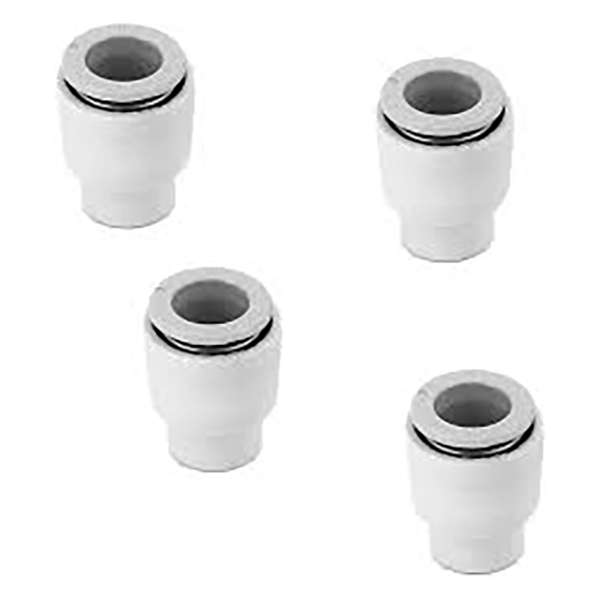

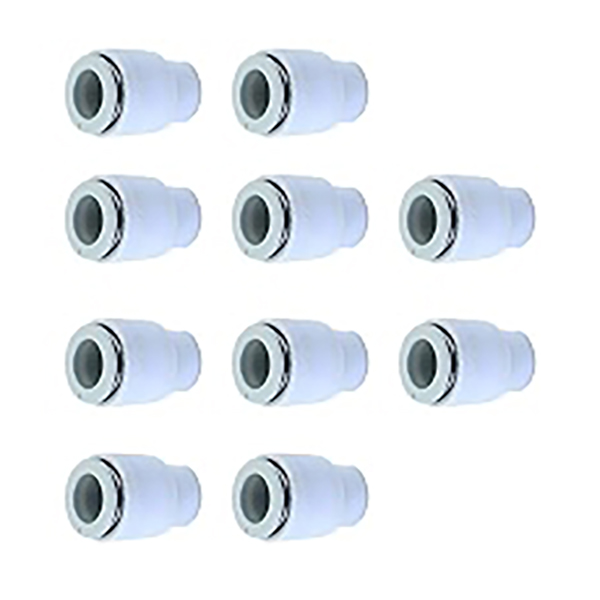

Plastová koncovka KQ2C Push Fit

SOLH KQ2C Séria Push-In Cap | Pneumatická zástrčka pre KQ2 jednodotykové armatúry

Značka: SOLH by Richge Technology | SMC KQ2C ekvivalentná zásuvná rúrková zástrčka pre armatúry série KQ2

1. Prehľad produktu

     KQ2C je vyhradený zásuvný uzáver (trubková zátka) zladený s pneumatickými armatúrami série SOLH KQ2. Je určený na dočasné utesnenie nepoužívaných zásuvných otvorov vzduchových hadíc na rýchle uzavretie vzduchových okruhov, je nevyhnutným doplnkom pri uvádzaní pneumatického systému do prevádzky a údržbe vyhradených portov.

2. Pravidlo pomenovania kódu modelu

  Formát: KQ2C□□
     KQ2: Séria jednodotykových kovaní SMC 2. generácie
     C: Uzáver, zasúvacia zátka trubice
     □□: Vonkajší priemer prispôsobenej rúrky (mm)
  Príklady:
     KQ2C04: Hodí sa na Φ4mm zasúvací port
     KQ2C06: Vhodné pre Φ6 mm push-in port (najpopulárnejšia veľkosť)
     KQ2C08: Hodí sa na Φ8mm zasúvací port

3. Štruktúra a základné funkcie

3.1 Návrh konštrukcie

      Valcový zasúvací dizajn so vzduchovými hadicami zodpovedajúcimi profilu, priamo vložený do jednodotykových portov

      Princíp tesnenia: Po vložení stlačte vnútorné tesnenie NBR vo vnútri tvarovky, aby ste vytvorili spoľahlivé tesnenie, nie sú potrebné žiadne ďalšie nástroje

      Dizajn proti vypadnutiu: Po vložení pevne uzamknutý čeľusťami z nehrdzavejúcej ocele vo vnútri zasúvacieho portu. Stlačte uvoľňovaciu manžetu na armatúre, aby ste viečko ľahko odstránili.

3.2 Kľúčové výhody

     • Plug-and-play: Inštalácia bez náradia, vloženie priamo do tesniaceho otvoru, rýchla montáž a demontáž

     • Plná kompatibilita: Funguje so všetkými jednodotykovými portami série KQ2 vrátane typov T/L/U/E/UD/UT/VD/VT

     • Spoľahlivý výkon: Dimenzované pre plný pracovný tlak systému, podporuje vákuum až do -100 kPa s nulovým rizikom úniku

     • Kompaktná veľkosť: Šetrí inštalačný priestor, ideálne pre ovládacie skrine a úzke vnútorné priestory strojov

     • Odolný materiál: PBT technické plastové telo + tesniaci krúžok NBR, odolný voči nárazom a korózii pre dlhú životnosť

4. Zoznam štandardných modelov

5. Všeobecné technické špecifikácie

6. Aplikačné scenáre

     • Utesnenie vyhradeného portu pri uvádzaní do prevádzky: Utesnite nepoužívané zasúvacie porty počas uvádzania stroja do prevádzky, aby ste zabránili úniku vzduchu; po dokončení testu pripojte hadičky

     • Uzáver náhradného portu: Utesnite náhradné porty na ventilových ostrovčekoch a armatúrach rozdeľovača (KQ2UD/KQ2UT), aby ste zabránili prachu a náhodnému úniku vzduchu

     • Dočasne deaktivované tesnenie okruhu: Utesnite porty dočasne deaktivovaných okruhov valca počas údržby zariadenia bez ovplyvnenia iných pracovných okruhov

     • Ochrana proti úniku vákuového okruhu: Utesnite nepoužívané prísavky na vákuovom zariadení, aby ste udržali stabilnú úroveň vákua

7. Poznámky k použitiu

     •Kontrola kompatibility: Striktne vyberte veľkosť portu zodpovedajúcu uzáveru. Port Φ6 akceptuje iba KQ2C06; nezhodná veľkosť spôsobuje zlyhanie tesnenia alebo neúspešné vloženie.

     •Úplné zasunutie: Zatlačte uzáver úplne do portu, kým nebudete počuť kliknutie, čím sa potvrdí, že čeľuste sú zaistené pre spoľahlivé utesnenie.

     •Spôsob odstránenia: Stlačte uvoľňovací golier na armatúre a zároveň vytiahnite uzáver smerom von. Neťahajte prudko, aby ste nepoškodili vnútorné čeľuste.

     • Limit pracovných podmienok: Nevhodné pre korozívne plyny, vysokoteplotnú paru a iné špeciálne médiá, len pre štandardné pneumatické a vákuové aplikácie.

     • Údržba a výmena: Keď tesniaci krúžok zostarne alebo je poškodený, vymeňte uzáver, aby ste predišli úniku vzduchu spôsobenému chybným tesnením.

8. Porovnanie: KQ2C Push-In Cap verzus závitová zátka
