Násuvná spojka prepážkového spoja série KQ2E

SOLH Séria KQ2E Násuvná spojka prepážkového spoja | Pneumatický konektor pre montáž na panel

Značka: SOLH by Richge Technology | SMC KQ2E ekvivalentná pneumatická jednodotyková spojka prepážky

1. Prehľad produktu

     KQ2E je prepážkové spojovacie kovanie v rámci série jednodotykových kovania SOLH KQ2, plne zameniteľné s SMC KQ2E. Bežne nazývaná panelová prepážková armatúra je štandardným komponentom na prenikanie pneumatického vedenia cez panely zariadení a priečky. Spája vnútorné a vonkajšie vzduchové okruhy, podporuje panelovú montáž ventilov a valcov, široko používané v ovládacích skriniach, automatizačných skriniach a priečkach čistých priestorov.

2. Pravidlá pomenovania modelov

Príklady členenia modelov:

  Štandardná dvojrúrková prepážka: KQ2E06-00A
     KQ2: Nástrčné kovanie druhej generácie série KQ2 (biele telo)
     E: Spojka prepážky, panelová konštrukcia
     06: Vonkajší priemer rúrky φ6 mm, oba konce rovnakej veľkosti zasunutia
     00: Dvojité zasúvacie porty (prepážka z rúrky na rúrku)
     A: NBR tesnenie, typ tesnenia pre opakovanú montáž a demontáž

  Kompaktná malá prepážka: KQ2E04-00J
     Prípona J: Miniaturizovaná kompaktná verzia, menšie rozmery pre tenké panely a miniatúrne vybavenie

  Vnútorný závit k prepážke rúrky: KQ2E06-02A
     02: Rc14 vnútorný kužeľový rúrkový závit

  Plný význam: φ6 zásuvný port ↔ Rc1/4 prepážkový konektor s vnútorným závitom

3. Tri štrukturálne typy

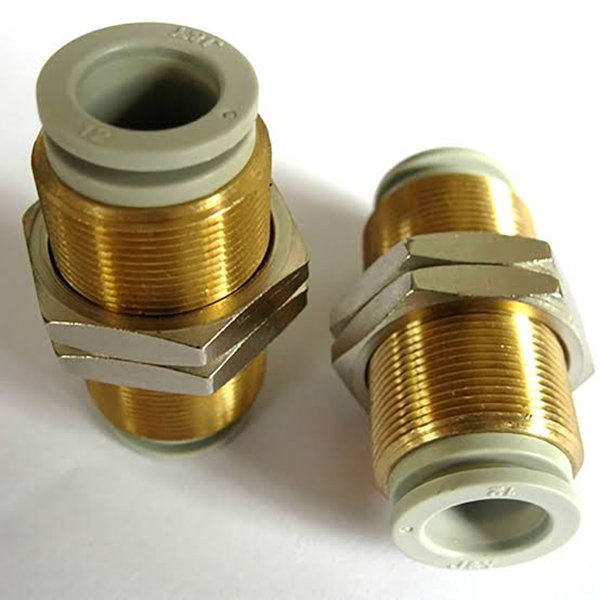

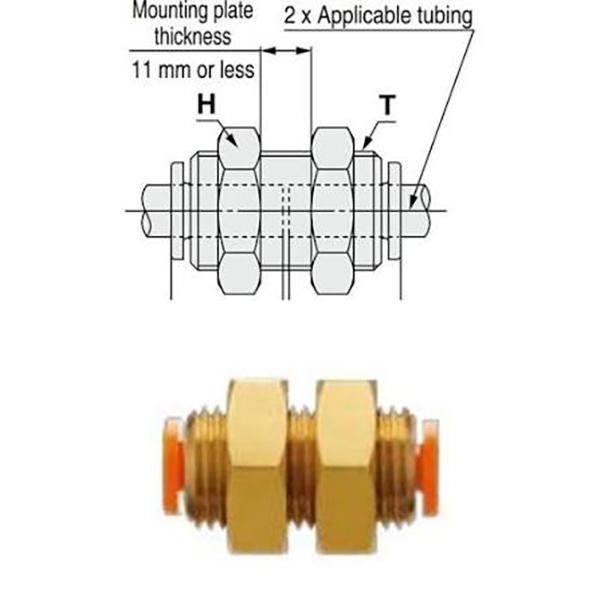

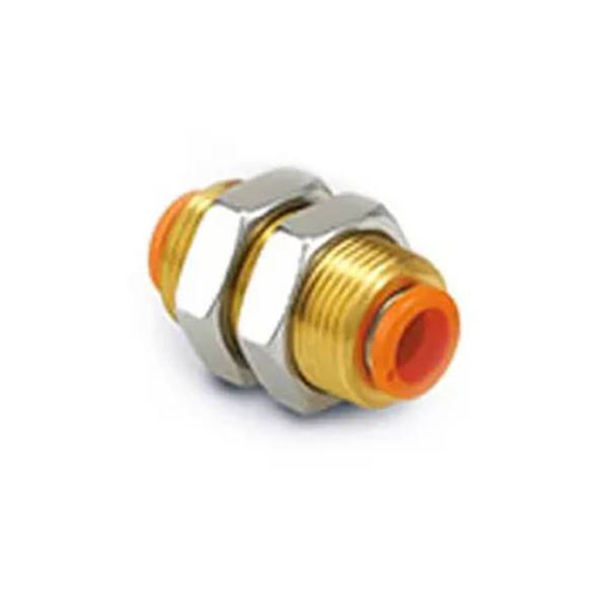

3.1 Štandardná dvojrúrková prepážková spojka (KQ2EXX-00)

  Vlastnosti štruktúry:

     • Zásuvné porty s rovnakým priemerom na oboch koncoch. Stredná časť s poniklovaným mosadzným závitom + poistná matica, upevnená po prechode panelom

     • Priamy prietokový kanál bez zmenšenia priemeru alebo zmeny smeru, minimálny pokles tlaku

     • Vzduchové rúrky na oboch stranách panelu je možné po inštalácii priamo pripojiť bez ďalších adaptérov

3.2 Kompaktná spojka prepážky s dvoma rúrkami (KQ2EXX-00J)

  Vlastnosti štruktúry:

     • Miniaturizovaný dizajn optimalizovaný pre mikro zariadenia a tenké panely, kratšia celková dĺžka a menší priemer závitu v porovnaní so štandardnou verziou

     • Vhodné pre tenké panely a úzky inštalačný priestor, scenáre s hustým zapojením

     • Rovnaké výkonové parametre ako štandardný model, len zmenšená fyzická veľkosť

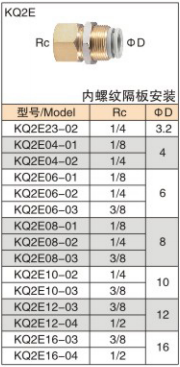

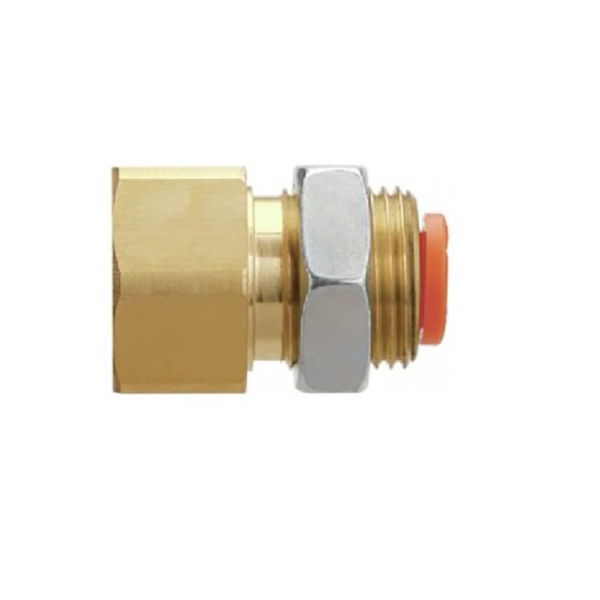

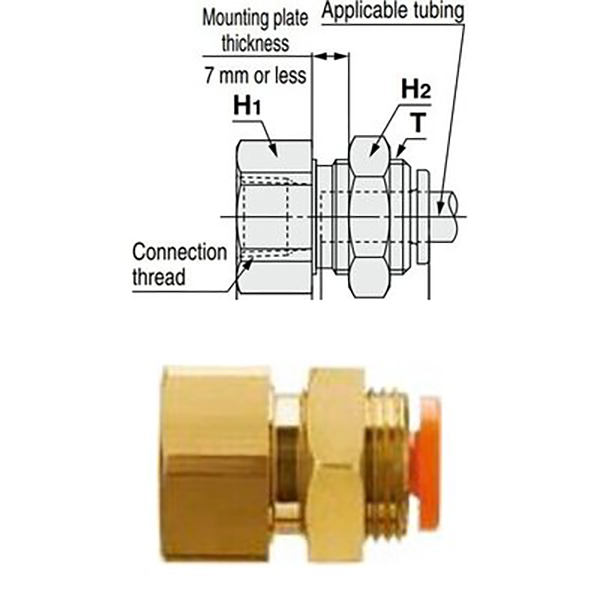

3.3 Spojka s vnútorným závitom a prepážkou rúrky (KQ2EXX-YY)

  Vlastnosti štruktúry:

     • Jeden koniec Rc vnútorný závit (pripojte solenoidový ventil, valec, ventilový ostrovček vo vnútri panelu), druhý koniec zasúvacieho portu pre externú hadičku

     • Dodáva sa so závitovou časťou a poistnou maticou na prienik a upevnenie panela. Realizujte inštaláciu: vnútorný závitový ventil + vonkajšia vzduchová trubica

     • Závitový port priamo spája štandardné závitové ventily; iba zasúvací port odkrytý vonkajším panelom pre úhľadné zapojenie a ochranu pred nesprávnou prevádzkou

4. Všeobecné technické špecifikácie (celá séria)

5. Pokyny pre výber a inštaláciu

  Sprievodca výberom

     • Vzduchová trubica cez riadiacu skriňu / panel vybavenia, hadičky na oboch stranách → KQ2EXX-00

     • Solenoid / valec namontovaný vo vnútri panelu, trubica vonku → KQ2EXX-YY

     • Miniatúrne vybavenie / tenký panel, obmedzený priestor → KQ2EXX-00J

  Poznámky k inštalácii

  1. Odporúčaná veľkosť otvoru v paneli:
     •Rúrka Φ4Φ6: Odporúčaný priemer otvoru Φ15 mm
     •Rúrka Φ8Φ10: Odporúčaný priemer otvoru Φ20 mm
     •Rúrka Φ12Φ16: Odporúčaný priemer otvoru Φ24 mm

  2. Hranica hrúbky panelu: Štandardná verzia ≤7 mm; kompaktná verzia J ≤5 mm

  3. Príprava rúrky: Rúru odrežte naplocho a bez otrepov. Úplne zasuňte, až kým nebudete počuť kliknutie, aby ste zabránili úniku.

  4. Upevnenie matice: Zaistite utiahnutím dodanej poistnej matice po prechode panelom; PTFE páska nie je potrebná pre typ A (integrované tesnenie).

  5. Aplikácia vákua: Vyberte si typ A s tesnením NBR pre stabilné udržanie vákua.

6. Porovnanie s podobnými modelmi

7. Typické aplikácie

     • Prepážka riadiacej skrine: KQ2E06-00 prechádza vnútornými hadicami von zo skrine na pripojenie externých valcov, upratané vedenie

     • Montáž na panel solenoidového ventilu: KQ2E06-01A pre ventil vo vnútri panelu, iba zasúvací port je odkrytý zvonku, čistý a proti dotyku

     • Prienik priečky čistých priestorov: Utesnený prienik vzduchového potrubia medzi čistou miestnosťou a zariadením bez narušenia čistého prostredia

     • Hustá kabeláž pre kompaktné zariadenia: KQ2E04-00J pre tenký panel na malých strojoch, aby sa ušetril priestor pre viacokruhové usporiadanie
