Značka: SOLH by Richge Technology | SMC KQ2N ekvivalentný predstavec s priamym pripojením jedným dotykom
KQ2N je rovná pneumatická armatúra v štýle drieku. Jeden koniec je s vonkajším závitom alebo driekom, na druhý koniec je možné použiť PU/PA vzduchovú hadičku. Ide o priamu náhradu za jednodotykové kovania série SMC KQ2N. Široko používaný v pneumatických obvodoch a vákuových potrubiach. Inštalácia bez použitia náradia, jednoducho stlačte uvoľňovaciu objímku pre rýchle vloženie alebo vybratie hadičky.
K dispozícii sú štyri konštrukčné typy:
Typ drieku s vonkajším závitom (závit M: M5)
Typ drieku s vonkajším závitom (Imperial kužeľový závit R: 1/8,1/4,3/8)
• Driek s rovnakým priemerom rovný (prípona -99): oba konce s rovnakým vonkajším priemerom drieku
• Redukčná priama montáž predstavca: dva predstavce s rôznym vonkajším priemerom pre prechod veľkosti
Príklad: KQ2N04-M5
• KQ2N: Sériový kód, typ vretena s priamym pripojením
• 04: Vonkajší priemer rúrky Φ4mm na zásuvnej strane
• M5 / 01S / 02S: Špecifikácia vonkajšieho závitu
• -99: Rovná montáž drieku s rovnakým priemerom
• 04-06: Redukčná montáž predstavca, ①Φ4 → ②Φ6
|
Segment kódu |
Popis |
|
KQ2N |
Kód série: Typ drieku priame nástrčné kovanie |
|
04/06/08/10/12/16 |
Vonkajší priemer rúry ΦD (mm) |
|
M5 |
Metrický vonkajší závit M5×0,8 |
|
01S/02S/03S |
Imperial R kužeľový závit: R1/8, R1/4, R3/8 |
|
-99 |
Rovná montáž drieku s rovnakým priemerom, oba konce rovnaký OD |
|
Dvojčíslie, napr.04-06 |
Redukčná spojka vretena: ① vonkajší vonkajší priemer vstupu, ② vonkajší vonkajší priemer výstupu |
|
Položka |
Parameter |
|
Použiteľné hadičky |
PU polyuretánová trubica, PA nylonová trubica |
|
Prevádzkový tlak |
0 ~ 1,0 MPa, kompatibilný s vákuovým podtlakovým okruhom |
|
Prevádzková teplota |
0 ℃ ~ +60 ℃ |
|
Materiál tela |
Plastové telo; Poniklovaná mosadzná závitová časť, odolná voči korózii |
|
Výkon tesnenia |
Vynikajúce utesnenie závitu |
|
Spôsob pripojenia |
Push-in; stlačte uvoľňovací golier na odpojenie trubice |

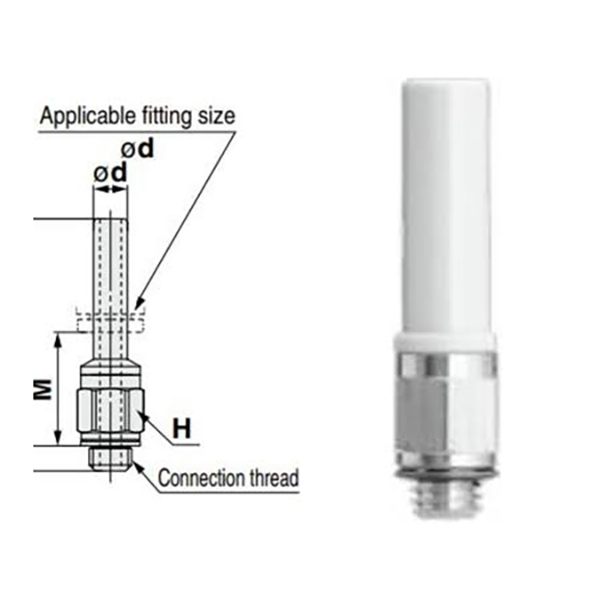

4.1 Metrická verzia M s vonkajším závitom
|
Model |
Niť |
Rúrka ΦD |
|
KQ2N04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2N06-M5 |
M5 × 0,8 |
Φ6 |

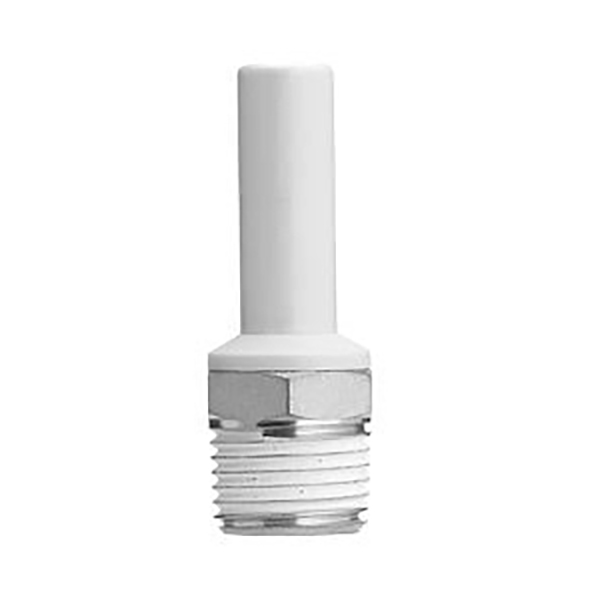

4.2 Verzia Imperial R s kužeľovým vonkajším závitom
|
Model |
Vlákno R |
Rúrka ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

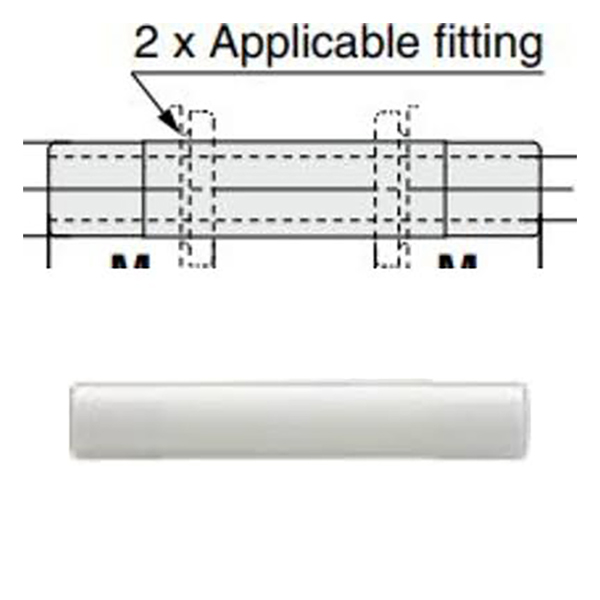

4.3 Predstavec s rovnakým priemerom rovný (séria -99)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

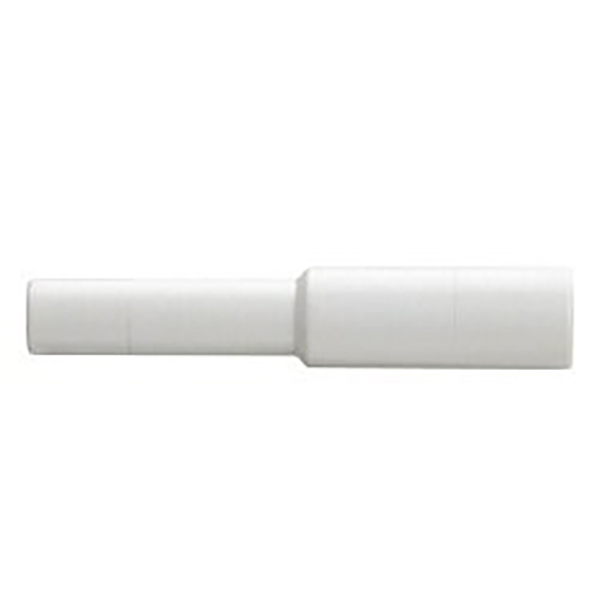

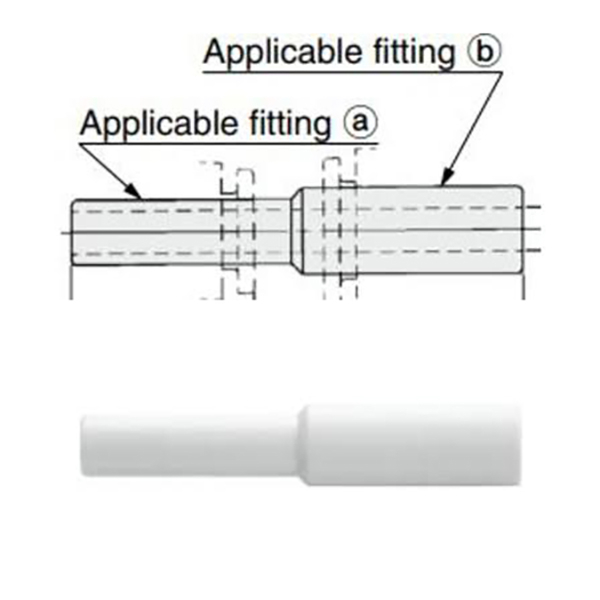

4.4 Redukčná priama montáž predstavca
|
Model |
① OD stonky |
② OD stonky |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Plastové telo s poniklovaným mosadzným závitom pre odolnosť proti korózii a spoľahlivé utesnenie závitu
• Kompatibilné s PU polyuretánovou vzduchovou trubicou a PA nylonovou trubicou
Menovitý pracovný tlak 0 ~ 1,0 MPa, vhodný pre vákuové podtlakové okruhy
• Rozsah prevádzkovej teploty: 0 ℃ ~ +60 ℃
• Jednoduchá montáž: udržujte koniec trubice hladký a vložte ho priamo; stlačením predného uvoľňovacieho goliera vytiahnite hadičku na demontáž
Automatizačné stroje, robotické ramená, vákuové adsorpčné systémy, pneumatické prípravky, potrubia vzduchového kompresora. Priama náhrada za importované armatúry série SMC KQ2N.
