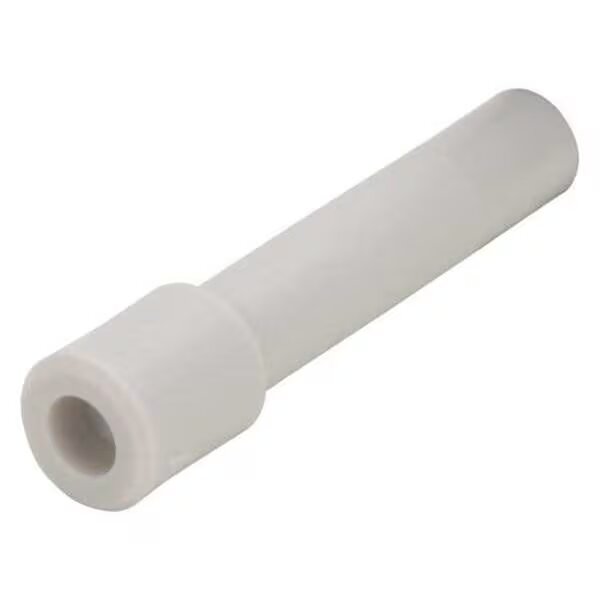

Plastová koncovka KQ2P Push Fit

Zásuvná zátka KQ2P je špeciálna zátka trubice pre jednodotykové pneumatické armatúry SOLH KQ2, zameniteľné s SMC KQ2P. Vkladá sa priamo do portov armatúr na dočasné alebo trvalé utesnenie a tlakové testovanie. Vyrobené z tela PBT + PP a tesnenia odolného voči oleju NBR, funguje v rozmedzí -5 ℃ ~ + 60 ℃ v systémoch vákua a stlačeného vzduchu. Na rozdiel od vonkajšieho ochranného krytu KQ2C, KQ2P utesňuje vnútorný priechod vzduchu. Opätovne použiteľné a kompaktné, široko používané na blokovanie nečinných portov v automatických pneumatických obvodoch.

Odoslať dopyt

Popis produktu

Zásuvná zástrčka série SOLH KQ2P | Zátka pneumatického potrubia KQ2

Značka: SOLH by Richge Technology | SMC KQ2P kompatibilná zásuvná rúrková zástrčka pre jednodotykové armatúry KQ2

1. Prehľad produktu

KQ2P je špeciálna zástrčka pre jednodotykové armatúry série SOLH KQ2. Priamo sa vkladá do vstupu rúrky armatúr KQ2 na dočasné alebo trvalé utesnenie portov rúrok, uzatváranie armatúr naprázdno a tlakové skúšky. Bez nástrojov a plug-and-play.

2. Pravidlo pomenovania kódu modelu

Formát: KQ2P-XX
KQ2P: Kód série, nástrčná zástrčka
XX: Vonkajší priemer prispôsobenej rúrky (mm)
Bežné modely:
KQ2P-04 → Φ4 trubica
KQ2P-06 → Φ6 trubica (najpoužívanejšia)
KQ2P-08 → Φ8 trubica
Rúrka KQ2P-10 → Φ10
Rúrka KQ2P-12 → Φ12
KQ2P-23 → Φ3,2 tenká trubica

Segment kódu	Popis
KQ2P	Kód série: Nasúvacia zátka pre armatúry KQ2
04/06/08/10/12/23	Vonkajší priemer prispôsobenej rúrky ΦD (mm)

3. Kľúčové technické špecifikácie

Položka	Parameter
Kompatibilné armatúry	Kompletná séria SMC KQ2 (L / T / Y / rovná a iné)
Prevádzkový tlak	-100 kPa (vákuum) ~ 1,0 MPa
Trhací tlak	3,0 MPa pri teplote okolia 23 ℃
Prevádzková teplota	-5 ℃ ~ +60 ℃; 0~40 ℃ pre vodné médium
Materiál	Telo: PBT+PP; Tesnenie: guma odolná voči oleju NBR
Farba	Štandardná biela KQ2
Vlastnosti	Tesnenie vložky, kompaktný pôdorys, opakovane použiteľné

4. Kritický rozdiel: KQ2P vs KQ2C

Model	Typ	Funkcia a princíp
KQ2P	Zátka / zátka trubice	Vložené do armatúry, zaberá priestor pre rúrkový port. Používa sa na utesnenie vnútorného priechodu vzduchu, primárna tesniaca zátka (bežná voľba).
KQ2C	Čiapka / ochranný kryt	Kryje vonkajšie telo armatúry, chráni vonkajšiu stenu armatúry a tesniaci krúžok. Hlavne na ochranu proti prachu, nie na vnútorné vzduchové tesnenie.

5. Poznámky k inštalácii a používaniu

• Uistite sa, že port trubice je plochý a bez otrepov, úplne zatlačte zástrčku na utesnenie; nie je potrebná PTFE páska.

• Odstránenie zástrčky: uchopte koreň zástrčky a vytiahnite ju priamo. Nie je potrebný uvoľňovací golier.

• Obmedzenie vákua: dobré utesnenie vo všeobecných pracovných podmienkach. Nie je vhodný na dlhodobé udržiavanie vysokého vákua, môže dôjsť k menšiemu úniku.

• Maximálny tlak ≤ 1 MPa. Pretlak a tlakový ráz sú zakázané.

6. Sprievodca výberom

• Φ4 malá trubica → KQ2P-04

• Štandardné Φ6 → KQ2P-06 (prvá voľba)

• Vysoký prietok Φ8 / Φ10 → KQ2P-08 / KQ2P-10

• Len vonkajšia ochrana proti prachu → KQ2C ochranný kryt
