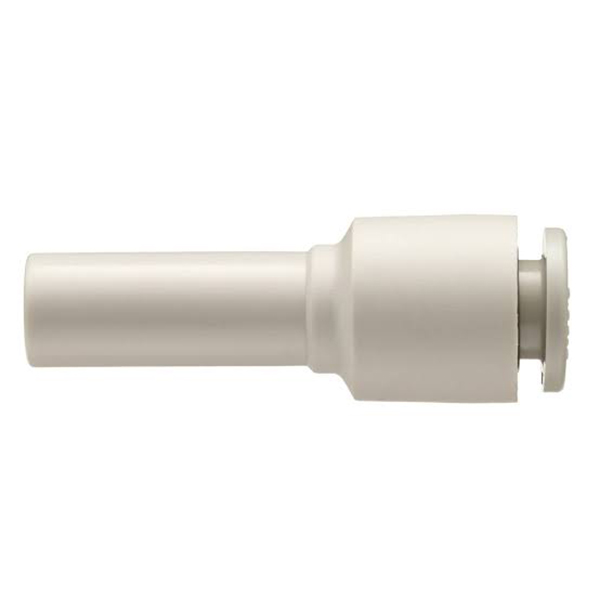

Plastová koncovka KQ2R Push Fit

SOLH KQ2R Séria Reduktor Priama nasúvacia armatúra | Rúrka s rôznym priemerom

Značka: SOLH by Richge Technology | SMC KQ2R ekvivalentné redukujúce priame jednodotykové pneumatické kovanie

1. Prehľad produktu

     KQ2R je redukčná priama nástrčná armatúra v rámci série KQ2, známa aj ako spojka rúr s rôznym priemerom. Je špeciálne navrhnutý pre inline spojenie dvoch vzduchových trubíc s rôznym vonkajším priemerom, jedno z najčastejšie používaných redukčných doplnkov v pneumatických systémoch.

2. Vysvetlenie modelu a štruktúry

  Modelový príklad: KQ2R06-08
     KQ2: Séria jednodotykových kovaní SMC 2. generácie
     R: Reduktor, redukcia rovnej konštrukcie
     06: Vonkajší priemer portu ① (mm, Φ6 mm)
     08: Vonkajší priemer portu ② (mm, Φ8 mm)

  Štrukturálne vlastnosti

     • Oba konce využívajú štandardné jednodotykové porty KQ2; jeden koniec pre malú OD rúrku a druhý pre veľkú OD rúrku s priamym vnútorným prietokovým kanálom, čím sa realizuje inline pripojenie pre rúrky rôzneho priemeru.

     • Hladký kužeľový prechod vo vnútri kanála, nižšia tlaková strata v porovnaní s delenou zostavou (priama tvarovka + samostatná redukcia). Ideálne pre pneumatické okruhy citlivé na prietok a pokles tlaku.

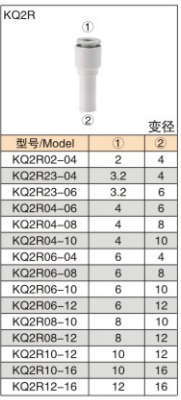

3. Kompletná tabuľka špecifikácií

4. Všeobecné technické špecifikácie (v súlade s úplnou sériou KQ2)

5. Pokyny pre výber a prevádzku

   Pravidlo výberu: Vyberte si KQ2R na priame spojenie dvoch rôznych vonkajších rúrok, nie sú potrebné žiadne ďalšie kombinované tvarovky.

     • Koniec rúry musí byť zrezaný naplocho a bez otrepov. Zasuňte hadičku úplne, kým nebudete počuť „cvaknutie“, aby ste zabránili úniku vzduchu.

     • Odstránenie: stlačte uvoľňovaciu objímku na porte a vytiahnite hadičku smerom von; neťahajte hrubou silou.

     • Pokles tlaku sa zvyšuje s väčším rozdielom priemerov. Uprednostňujte modely s malým rozdielom priemerov v podmienkach vysokého prietoku.

6. Typické aplikačné scenáre

     • Prechod priemeru trubice: Premeňte hlavnú trubicu Φ8 na trubicu Φ6 pomocou KQ2R06-08 tak, aby zodpovedala valcom rôznych veľkostí bez ďalších adaptérov.

     • Dodatočné vybavenie stroja: Spojte hadičky Φ6 starého zariadenia s hadičkami Φ8 nového stroja kvôli kompatibilite, nie je potrebná úplná výmena hadíc.

     • Pripojenie vákuového okruhu: Pár vákuových vedení s rôznymi priemermi. Dizajn s nízkym únikom udržuje stabilnú úroveň vákua.
