KQ2U / KQ2UD Séria Y-Type Multi-Port Push-in fitingy

SOLH KQ2U / KQ2UD Séria Y-Type Multi-Port Push-In Fittings | Konektor pneumatického potrubia

Značka: SOLH by Richge Technology | SMC KQ2U / KQ2UD Ekvivalent Y s viacerými výstupmi jedným dotykom

1. Prehľad produktu

     KQ2U je zásuvný rozbočovač typu Y s 1 vstupom a 2 výstupmi; KQ2UD je 1-vstup a 4-výstupný zásuvný rozdeľovač typu Y. Obidve patria do série pneumatických jednodotykových kovaní SOLH KQ2. Skonštruované s telom PBT a vonkajším poniklovaným mosadzným závitom. Priame plug-and-play pre PU vzduchové hadičky, PTFE páska nie je potrebná. Navrhnuté pre delenie vzduchových okruhov 1-to-2 / 1-to-4, plne zameniteľné s SMC KQ2U / KQ2UD. Široko používaný v automatizačných zariadeniach, vákuových prísavkách a pneumatických pohonoch distribúcie vzduchu.

     KQ2U: 1 vstup, 2 výstupy (tvar Y 1 až 2 rozdelené)
     KQ2UD: 1 vstup, 4 výstupy (tvar Y 1 až 4 delené)

2. Pravidlá pomenovania modelov

2,1 KQ2U (1-in 2-out Y rozbočovač)

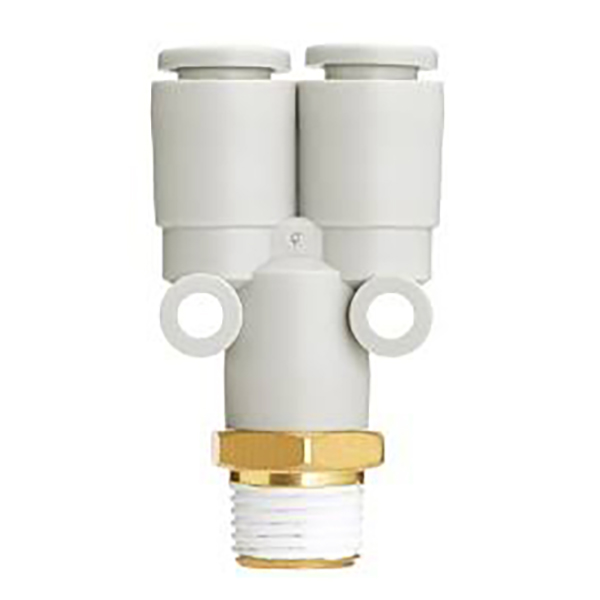

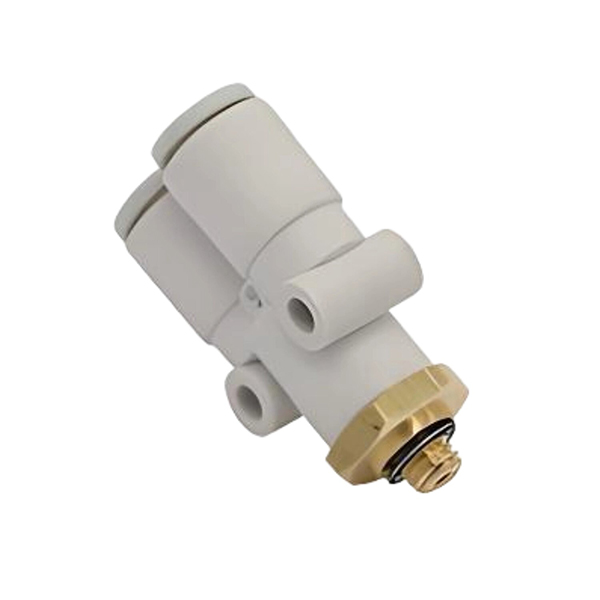

  1. Verzia s vonkajším závitom KQ2Uxx-xxS Príklad: KQ2U06-02S
     KQ2U: 1-vstup a 2-výstup typu Y
     06: Vnútorný priemer trubice výstupných otvorov Φ6 mm
     02S: Vonkajší kužeľový závit R1/4 (S = R vonkajší kužeľový závit)
     Kód vlákna: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

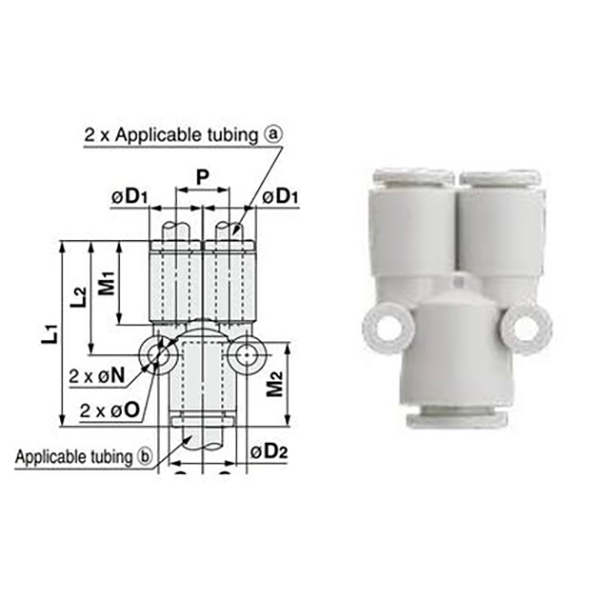

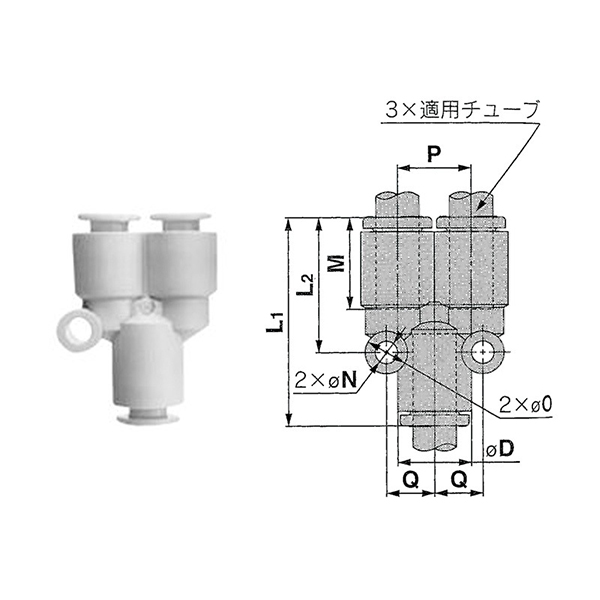

  2. Rovná verzia rúry s rovnakým priemerom KQ2Uxx-00 Príklad: KQ2U08-00
     Vstup a dva výstupy majú rovnaký vonkajší priemer trubice, všetky Φ8 mm

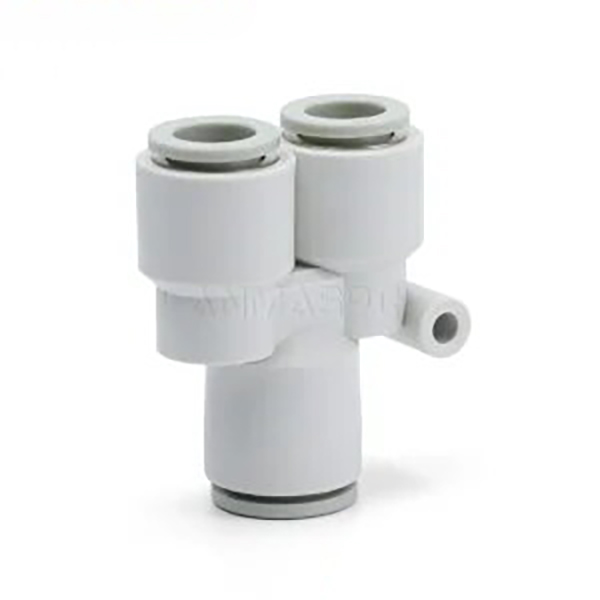

  3. Rovná redukčná verzia KQ2Uxx-yy Príklad: KQ2U04-06
     Dva výstupy Φ4; hlavný prívod Φ6, rozdielny priemer redukčného delenia

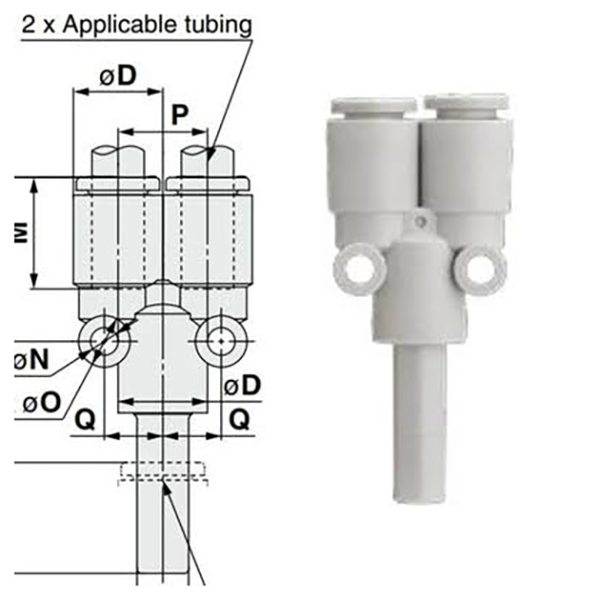

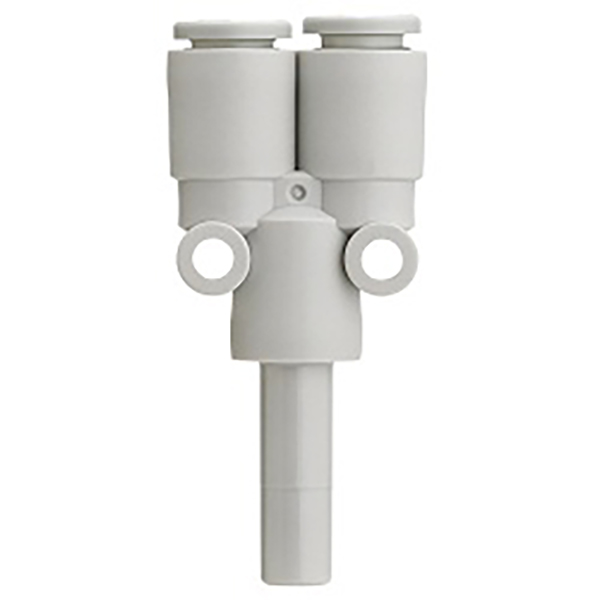

 4. Hrotová zástrčka verzia KQ2Uxx-99
     Plastová pevná stopka zástrčky v spodnej časti, vkladá sa do zásuvného portu pre zásuvku na rozdelenie 1-v-2-out

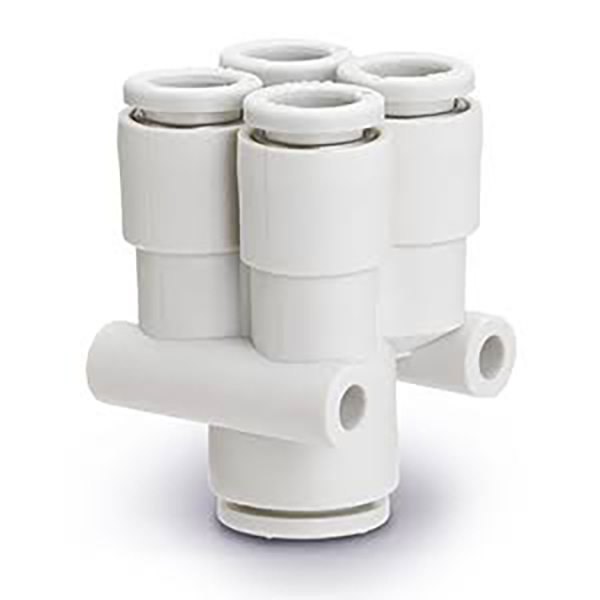

2,2 KQ2UD (1-in 4-out Y rozdeľovač)

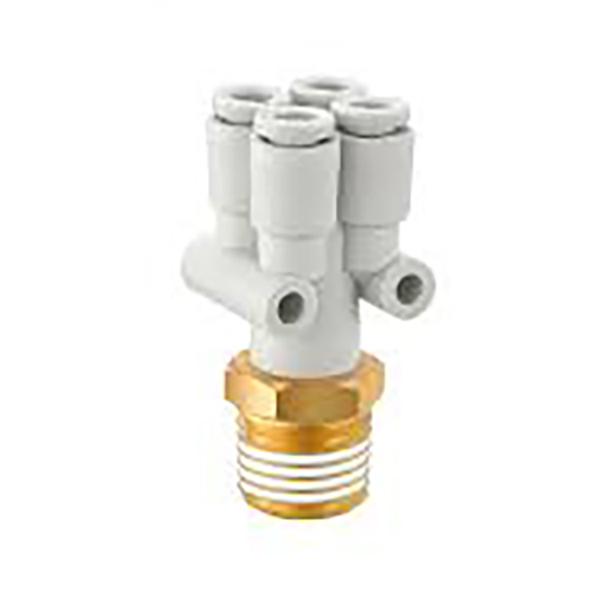

  1. Verzia s vonkajším závitom KQ2UDxx-xxS Príklad: KQ2UD08-03S
     Vstup s vonkajším závitom R38, štyri výstupy pre hadičky Φ8

  2. Verzia redukčnej trubice KQ2UDxx-yy Príklad: KQ2UD04-06
     Štyri výstupy Φ4, hlavný vstup Φ6, viacportový redukčný rozvod

3. Súhrnná tabuľka špecifikácií

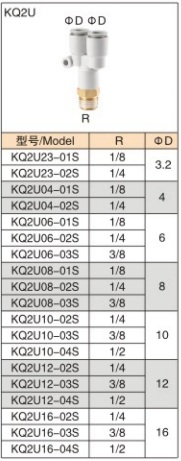

3.1 KQ2U (1-in 2-out Y rozbočovač)

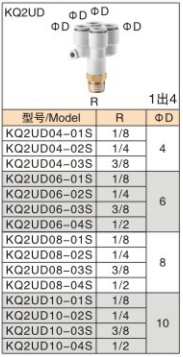

3,2 KQ2UD (1-in 4-out Y rozdeľovač)

4. Všeobecné technické špecifikácie

5. Vlastnosti produktu

     • Rýchla zasúvacia zostava: Hadička vložená pre okamžité utesnenie. Stlačte biely uvoľňovací golier na odstránenie trubice, čím sa výrazne zlepší účinnosť montáže.

     • Viaccestná distribúcia vzduchu: KQ2U pre rozdelenie 1:2, KQ2UD pre rozdelenie 1:4. Centralizovaná distribúcia zdroja vzduchu na zjednodušenie smerovania vzduchu.

     • Dostupná možnosť zníženia: Verzie s rovnakým a zmenšeným priemerom na pripojenie rúrok rôznych veľkostí.

     • Spoľahlivé utesnenie závitov: Vonkajší závit z poniklovanej mosadze s vysokou odolnosťou proti korózii a mechanickou pevnosťou.

     • Kompaktná veľkosť: Malé rozmery pre obmedzený montážny priestor, široko používaný v manipulátoroch, prípravkoch a moduloch prísaviek.

6. Typické aplikácie

     • Rozdelenie poľa vákuových nádob (viaceré prísavky zdieľajú jeden zdroj vákua)

     • Viacvalcový prívod vzduchu pre automatizačné zariadenia

     • Pneumatické obvody pre baliace stroje, 3C zariadenia a vstrekovacie stroje

     • Delenie vzduchového potrubia pre pneumatické kontrolné a testovacie prípravky

7. Poznámky k inštalácii

     • Rúry odrežte kolmo bez otrepov; otrepy môžu poškriabať tesniaci krúžok a spôsobiť únik vzduchu.

     • Zatlačte hadičku úplne nadol a potvrďte uvoľnenie objímky, ktorá hadičku bezpečne uzamkne.

     • Nie pre vodu, olej alebo silne korozívne kvapaliny. Len pre servis stlačeného vzduchu a vákua.

     • Vyhnite sa opakovanému ohýbaniu v koreni kĺbu, aby ste predišli praskaniu plastov.
