Pneumatické nástrčné armatúry série KQ2V

SOLH KQ2V Pneumatické násuvné L odbočné armatúry | Ekvivalent SMC KQ2V

Značka: SOLH by Richge Technology | Rodina jednodotykových pneumatických L konektorov KQ2V

1. Prehľad produktu

     Séria SOLH KQ2V sú nástrčné pneumatické armatúry typu L s vonkajším závitom s viacerými variantmi odbočiek. Určené pre rozvod vzduchu a zmenu smeru potrubia v pneumatických obvodoch. Plne zameniteľné so sériou SMC KQ2V. Skonštruované s bielym technickým plastovým telom a poniklovaným mosadzným závitom. Rýchla montáž bez lepidla. Kompatibilné s PU a PA pneumatickými hadicami. Široko nasadené v automatizačných strojoch, vákuových pick & place a potrubných systémoch valcov.

  Päť podmodelov pre rôzne požiadavky na usporiadanie:

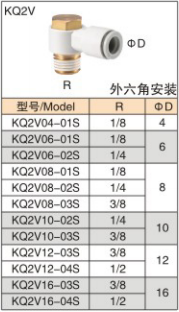

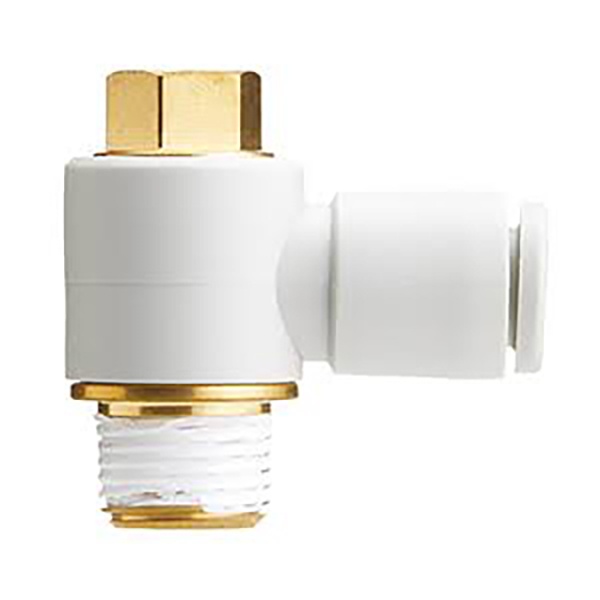

     KQ2V: Štandardný jednoduchý výstup typu L, vonkajšia šesťhranná montáž, 1-v-1-out

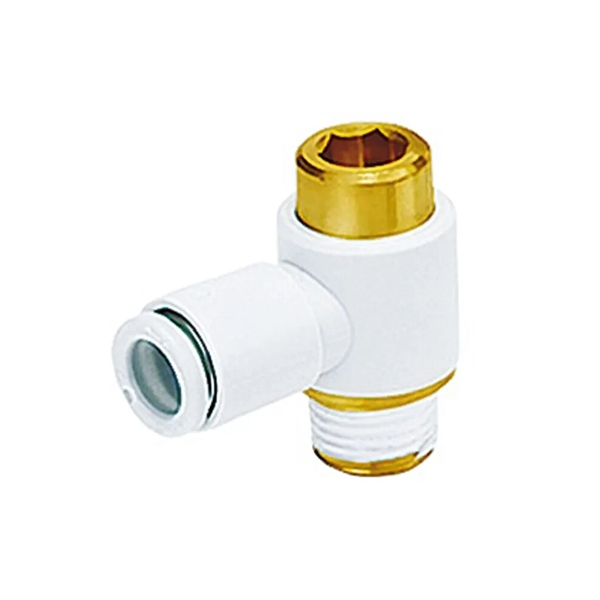

     KQ2VS: Štandardná jednoduchá zásuvka typu L, vnútorná šesťhranná montáž, 1-v-1-výstup

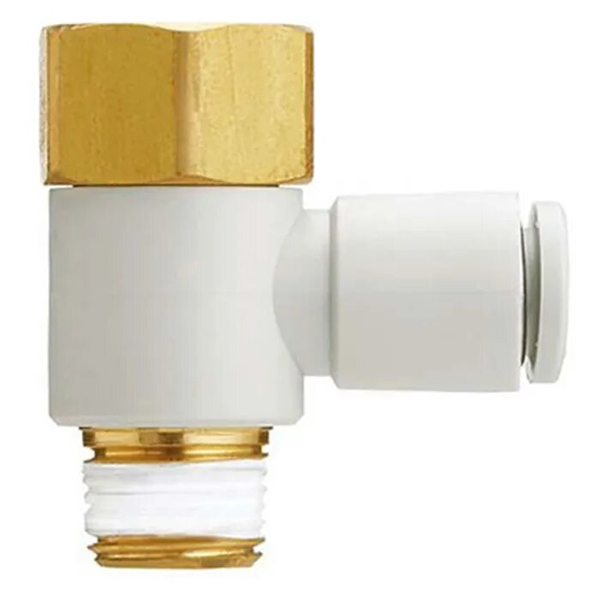

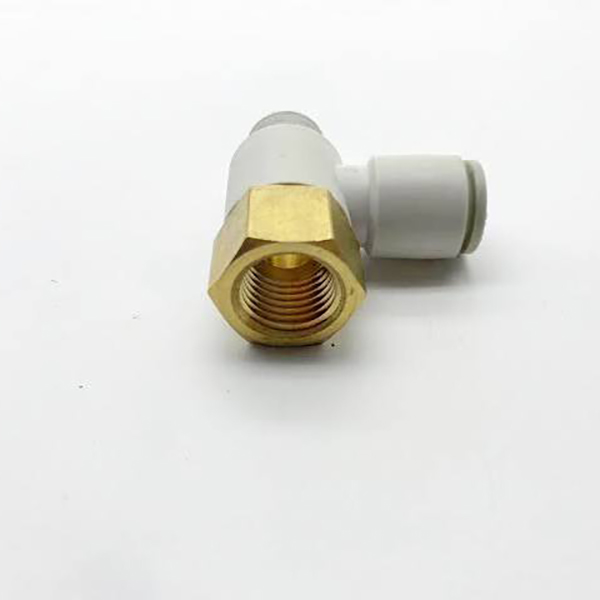

     KQ2VF: Kaskádové L fiting, vonkajší R závit + vnútorný Rc závit, k dispozícii sériové pripojenie, 1-v-1-out

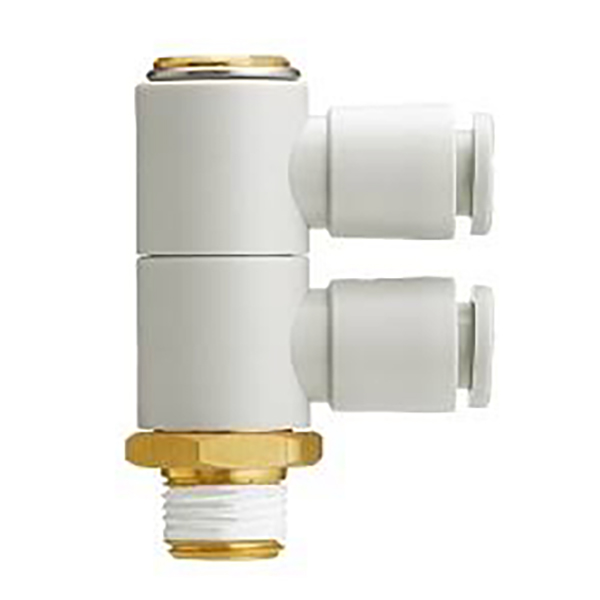

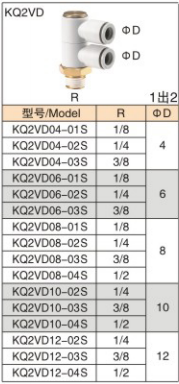

    KQ2VD: Vertikálna odbočná armatúra 1 až 2, jeden vstup s vonkajším závitom, dva výstupy hadíc s rovnakým priemerom

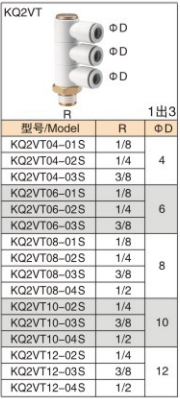

     KQ2VT: Vertikálna odbočná armatúra 1 až 3, jeden vstup s vonkajším závitom, tri výstupy hadíc rovnakého priemeru

2. Vysvetlenie kódu modelu

  Príklad: KQ2VD04-01S

      KQ2V = Základný kód série

      D  T / S / F = Prípona štruktúry

     D: 1 až 2 vertikálna vetva

     T: 1 až 3 vertikálna vetva

     S: Vnútorné šesťhranné L koleno

      F: Kaskádové L koleno

     Bez prípony: Externé šesťhranné štandardné L koleno

     04 = Vonkajší priemer rúry ΦD: 4 mm

     01S = Vonkajší závit R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Súhrnná tabuľka špecifikácií

4. Materiál a prevádzkové podmienky

5. Vlastnosti podmodelu

     • KQ2V (vonkajšie šesťhranné L koleno): Štandardné L koleno s vonkajším šesťhranným závitom na uťahovanie kľúčom. Najpoužívanejší základný typ, podporuje hadičky veľkých rozmerov max Φ16.

     • KQ2VS (vnútorné šesťhranné L koleno): Vnútorný šesťhranný zahĺbenie na závitovom otvore. Navrhnuté pre stiesnený úzky inštalačný priestor. Variant M5 s malým závitom sa hodí k miniatúrnym valcom.

     • KQ2VF (kaskádovateľné L koleno): Vybavený vonkajším R závitom a vnútorným Rc závitom. Viaceré armatúry môžu byť zapojené do série pre viaccestné vetvenie, čím sa znižuje požiadavka na rozdeľovacie bloky.

     • KQ2VD (vertikálna vetva 1 až 2): Vstup vzduchu s jedným závitom, vertikálne rozdelený na dva rovnaké výstupy hadíc. Kompaktná distribúcia vzduchu 1 v 2, znižuje celkový počet montáží.

     • KQ2VT (vertikálna vetva 1 až 3): Vstup vzduchu s jednoduchým závitom, vertikálne rozdelený na tri rovnaké výstupy hadíc. Mini vzduchové potrubie, bežne používané na rozvod vzduchu s viacerými prísavkami v automatizácii.

6. Návod na inštaláciu

     •  Koniec rúrky odrežte kolmo a naplocho. Zasuňte hadičku priamo do fitingu, kým nebudete počuť „cvaknutie“, čím potvrdíte uzamknutie.

     •  Odstránenie hadičky: Stlačte bielu uvoľňovaciu objímku na armatúre a súčasne vytiahnite hadičku smerom von.

     •  Na závity naviňte PTFE pásku. Utiahnite iba na šesťhrannej časti; nikdy nepoužívajte krútiaci moment na plastové telo, aby ste predišli prasknutiu.

     •  Pre sériu KQ2VF v sériovom zapojení zaistite správne utesnenie závitu, aby ste zabránili úniku vzduchu.

7. Aplikačné scenáre

     • Automatizačné stroje

     • Robotické vákuové prísavky

     • Rozvod zdroja vzduchu pre pneumatické valce

     • Pneumatické obvody na výrobných linkách

     • Baliace stroje a vzduchové okruhy testovacích prípravkov
