Predĺžené koleno s vonkajším závitom série KQ2W

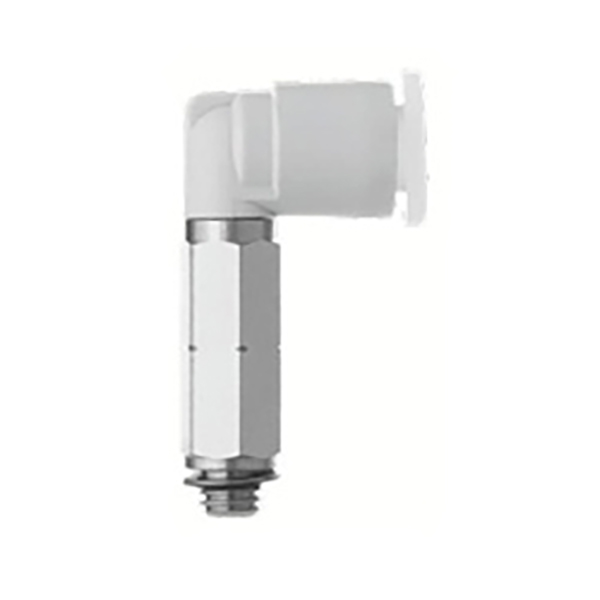

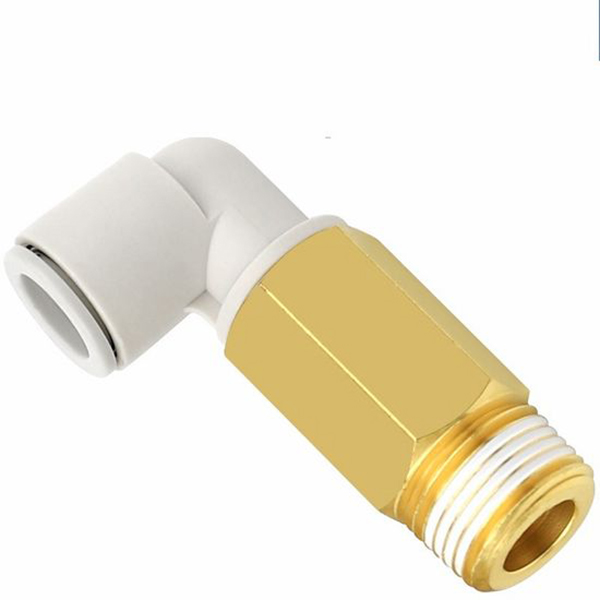

Séria SOLH KQ2W 90° predĺžené zasúvacie koleno s vonkajším závitom, ekvivalentná pneumatická armatúra SMC KQ2W. Rozšírená konštrukcia drieku rieši mechanické rušenie pre valce a vákuové obvody. PBT telo + poniklovaný mosadzný závit, podporuje PU/PA rúrku. Technológia Richge so stabilnými zásobami a spoľahlivou výrobou pre projekty automatizácie pneumatických hadíc.

SOLH KQ2W Séria 90° predĺžené násuvné koleno s vonkajším závitom | SMC KQ2W ekvivalentná pneumatická armatúra

Značka: SOLH by Richge Technology | KQ2W predĺžené jednodotykové lakte typu L




1. Prehľad produktu

     Séria KQ2W je predĺžené koleno vretena typu L v rámci rodiny pneumatických armatúr SOLH KQ2. 90° pravouhlá konštrukcia. Jeden koniec vonkajší závit (imperiálny R kužeľový závit / metrický M jemný závit), druhý koniec pre vloženie pneumatickej hadičky PU/PA. Súčasťou série je aj neredukčná predĺžená verzia KQ2Wxx-99, oba konce na pripojenie rúrok na predĺženie potrubia a vyhýbanie sa prekážkam.

     Hlavná výhoda: Predĺžená konštrukcia drieku rieši priestorové obmedzenia pri inštalácii a mechanické rušenie. Štruktúra jedným dotykom, vkladanie a vyberanie trubice bez náradia. Plastové telo + mosadzná závitová časť, proti starnutiu, kompatibilné s pneumatickými a vákuovými obvodmi. Náhrada priameho importu za sériu SMC KQ2W pre zámorské projekty.


2. Vysvetlenie kódu modelu

  Formát: KQ2W □□ - □□S

     KQ2W: Sériový kód pre predĺžené koleno typu L

     □□: Vonkajší priemer rúry ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     Prípona:01S02S/03S/04S: Imperial R vonkajší závit (1/8", 1/4", 3/8", 1/2")

     M3GM5: Metrický vonkajší závit M3×0,5 / M5×0,8
     -99: Neredukčná predĺžená verzia, obidva konce rúrkové spojenie s rovnakým priemerom, bez závitu


3. Kľúčové technické špecifikácie a materiál

Položka

Parameter

Materiál tela

Technický plast PBT, vysoká odolnosť proti nárazu

Závitová sekcia

Mosadz s poniklovaním na ochranu proti hrdzi

Materiál tesnenia

NBR nitrilový kaučuk

Kompatibilné hadičky

PU trubica, PA nylonová pneumatická trubica

Pracovný tlak

0 ~ 1,0 MPa, použiteľné pre vákuum

Prevádzková teplota

-20 ℃ ~ +60 ℃

Spôsob pripojenia

Push-in; stlačte uvoľňovací krúžok na vloženie alebo odpojenie trubice


4. Úplný zoznam modelov

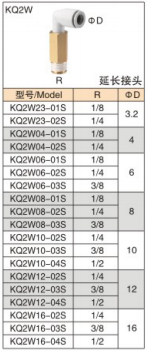

Verzia 4.1 Imperial R so závitom (mosadzný vonkajší závit)

Model

Vnútorná niť R

Rúrka ΦD

KQ2W23-01S

R1/8

3.2

KQ2W23-02S

R1/4

3.2

KQ2W04-01S

R1/8

4

KQ2W04-02S

R1/4

4

KQ2W06-01S

R1/8

6

KQ2W06-02S

R1/4

6

KQ2W06-03S

R3/8

6

KQ2W08-01S

R1/8

8

KQ2W08-02S

R1/4

8

KQ2W08-03S

R3/8

8

KQ2W10-02S

R1/4

10

KQ2W10-03S

R3/8

10

KQ2W10-04S

R1/2

10

KQ2W12-02S

R1/4

12

KQ2W12-03S

R3/8

12

KQ2W12-04S

R1/2

12

KQ2W16-02S

R1/4

16

KQ2W16-03S

R3/8

16

KQ2W16-04S

R1/2

16

4.2 Verzia s metrickým závitom M

Model

Mužské vlákno

Rúrka ΦD

KQ2W02-M3G

M3 × 0,5

2

KQ2W02-M5

M5 × 0,8

2

KQ2W23-M3G

M3 × 0,5

3.2

KQ2W23-M5

M5 × 0,8

3.2

KQ2W04-M3G

M3 × 0,5

4

KQ2W04-M5

M5 × 0,8

4

KQ2W06-M5

M5 × 0,8

6

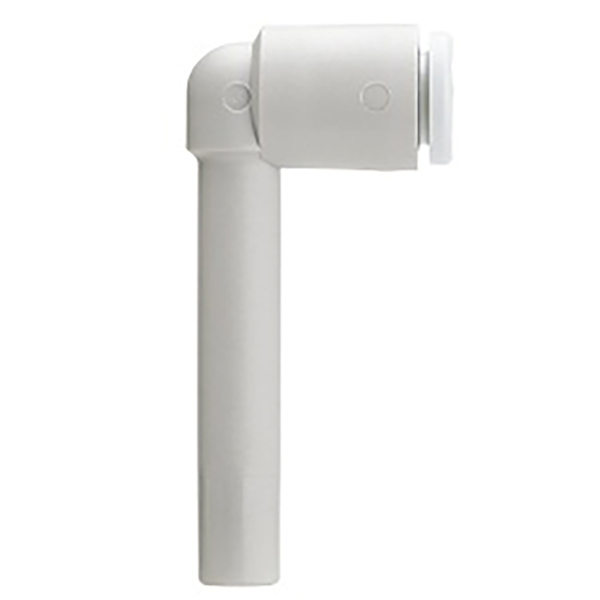

4.3 Nezmenšujúca sa rozšírená verzia (trubka na trubičku, bez závitu)

Model

Port 1 ΦD

Port 2 ΦD

KQ2W23-99

3.2

3.2

KQ2W04-99

4

4

KQ2W06-99

6

6

KQ2W08-99

8

8

KQ2W10-99

10

10

KQ2W12-99

12

12


5. Aplikačné scenáre

     • Zabráňte mechanickému rušeniu valcov, vákuových generátorov a solenoidových ventilov; predĺžiť a presmerovať smer potrubia

     • Predĺžené vedenie hadičiek o 90° pre okruhy robotických vákuových prísaviek v kompaktných automatizačných linkách

     • Priama náhrada za originál SMC KQ2W, náhrada dovozu pre zníženie nákladov


6. Poznámky k inštalácii

      • Rúry odrežte zvisle a naplocho, úplne vložte nadol, aby sa zaručilo utesnenie.

     • PTFE pásku je možné navinúť na závity; závity príliš neuťahujte, aby ste zabránili prasknutiu tela armatúry.

     • Odstránenie trubice: stlačte biely uvoľňovací krúžok a súčasne vytiahnite trubicu smerom von.
