Séria KQ2X / KQ2XD Redukujúca viaccestná zasúvacia armatúra

Séria SOLH KQ2X / KQ2XD Redukčné Y & Multi-Way Push-in fiting | Pneumatický rozbočovač ekvivalentný SMC

Značka: SOLH by Richge Technology | SMC KQ2X / KQ2XD Náhradný redukčný Y a 4-cestný zasúvací rozbočovač

1. Prehľad produktu

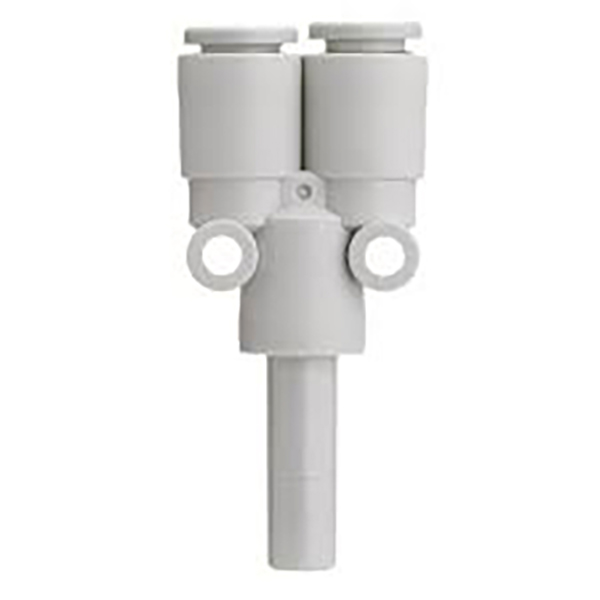

Séria KQ2X: Redukčný rozdeľovač typu Y, 1 v 2 výstup

     KQ2X je redukčná nástrčná spojka v tvare Y 1:2. Port ② je jeden kmeňový port; Port ① pozostáva z dvoch rovnakých zásuvných portov. Rozdeľuje jeden prichádzajúci prúd vzduchu na dva výstupy s rovnakým priemerom s rôznymi veľkosťami vstupných a výstupných rúr, čím sa realizuje redukcia a vetvenie potrubia pre pneumatické okruhy a rozvody vákuového potrubia.

     Materiál: PBT plastové telo, NBR tesniace krúžky. Kompatibilné s PU / PA pneumatickými hadicami. Rýchla montáž zatlačením a pripojením, nie je potrebná PTFE páska.

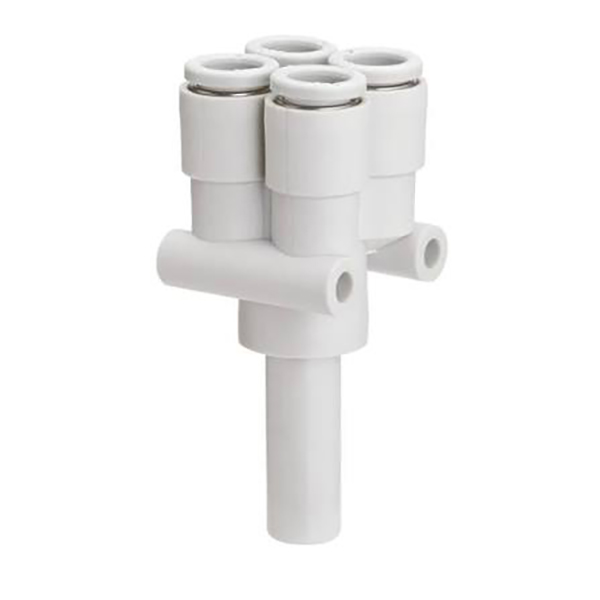

Séria KQ2XD: Krížový 4-cestný rozbočovač, 1 vstup 4 výstup

     KQ2XD je 1-to-4 redukčná multiportová nástrčná armatúra. Port ② je jeden kmeňový port; Port ① poskytuje štyri identické push-in porty. Rozdeľuje jeden prívod vzduchu na štyri vetvy rovnakého priemeru s redukovaným dizajnom, čím šetrí montážny priestor. Ideálne pre viacstanicové miniatúrne vákuové alebo pneumatické rozvody.

Materiál rovnaký ako KQ2X: Telo PBT + tesnenia NBR, zasúvacia štruktúra, kompatibilné s PU a nylonovými vzduchovými hadicami.

2. Vysvetlenie kódu modelu

Séria KQ2X

  Formát: KQ2XXX-XX
     Prvé dve číslice: OD trubice dvoch odbočných portov (Port ①)
     Posledné dve číslice: Vonkajší priemer drieku hlavného vstupného otvoru (Port ②)
     Príklad: KQ2X04-06 → Port ①: dva zásuvné porty × Φ4; Port ②: stopka Φ6

Séria KQ2XD

   Formát: KQ2XDXX-XX
     Prvé dve číslice: OD trubice štyroch odbočných portov (Port ①)
     Posledné dve číslice: Vonkajší priemer drieku hlavného vstupného otvoru (Port ②)
     Príklad: KQ2XD04-06 → Štyri × Φ4 porty na porte ①; Port ②: stopka Φ6

3. Kľúčové technické špecifikácie a sprievodca inštaláciou

Návod na inštaláciu

     • Hadičku odrežte kolmo a zvisle, vložte ju úplne do fitingu, kým nezapadne.

     • Odstránenie hadičky: najskôr stlačte uvoľňovací krúžok a potom hadičku vytiahnite.

Sprievodca diferenciáciou

     • KQ2X: 1 vstup, 2 výstupy (2-cestný rozdeľovač typu Y)

     • KQ2XD: 1 vstup, 4 výstupy (krížový 4-cestný rozdeľovač)

Aplikačné scenáre

     • Rozvod vákuového okruhu pre viac prísaviek v automatizácii

     • Pneumatická vetva pre malé prípravky, 3C a baliace zariadenia

     • Kompaktný rozdeľovač pre miniatúrne vákuové moduly s viacerými stanicami

     • Robotické delenie vzduchového vedenia s koncovým efektorom so zníženou stopou
