KQZT séria Push-to-Connect hadicová armatúra

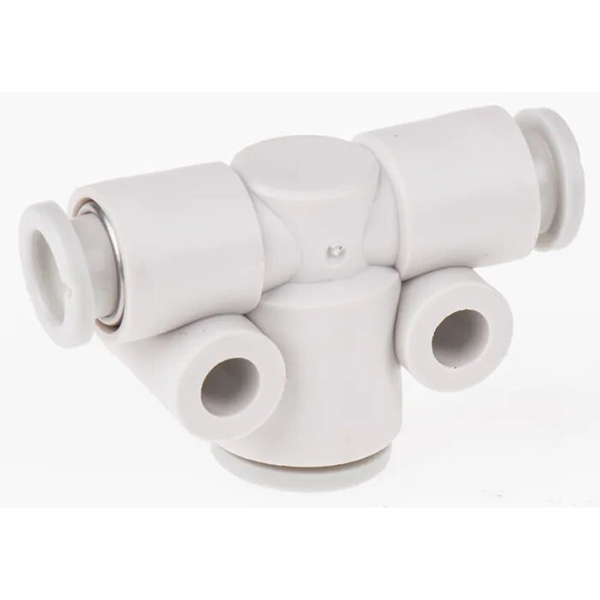

SOLH KQ2T séria pneumatického T-kusu a krížového jednodotykového nástrčného kovania, priama náhrada za SMC KQ2T. 3-cestné T-kus a 4-cestné krížové konektory zahŕňajú rovnaký priemer, redukovaný, imperiálny/metrický závit. Kompatibilné s PU a PA trubicami, pracuje pre vákuové a stlačené vzduchové okruhy pre automatizáciu pneumatického potrubia.

SOLH KQ2T séria T-Type a krížového zasúvacieho fitingu | Ekvivalentné konektory pneumatických odbočiek SMC KQ2T

Značka: SOLH by Richge Technology | Jednodotykové pneumatické armatúry KQ2T Tee & Cross









1. Prehľad produktu

     Séria KQ2T patrí do rodiny úplných pneumatických jednodotykových armatúr SOLH KQ2, ktoré sa vyznačujú rýchlym plug-and-play dizajnom bez použitia nástrojov pre 3- a 4-cestné rozvetvenie vzduchového potrubia. Tento produktový rad zahŕňa T-typ T a krížové štvorcestné fitingy, vrátane verzií s rovnakým priemerom, redukovaným, vonkajším závitom (imperiálnym/metrickým) pre splnenie rôznych požiadaviek na presmerovanie pneumatického okruhu a potrubné pripojenie.

  Klasifikácia podmodelov:
     KQ2T: T-typ 3-portový T-kus (rovnaký priemer / redukcia / typ s vonkajším závitom)
     KQ2TW: Krížová 4-cestná montáž (rovnaký priemer pre všetky porty)
     KQ2TX: Krížové 4-cestné kovanie (1. redukčná špecifikácia)
     KQ2TY: Krížová 4-cestná armatúra (druhá redukčná špecifikácia)

  Základný materiál a výkon: Vysoko pevné plastové telo PBT, príchytky z nehrdzavejúcej ocele, tesniace krúžky z nitrilovej gumy NBR. Plne kompatibilné s PU a PA nylonovými pneumatickými trubicami, vhodné pre podtlakové aj pretlakové pneumatické obvody stlačeného vzduchu, široko používané v automatizovaných zariadeniach a robotických distribučných systémoch vzduchu.


2. Klasifikácia a definícia modelu T-Type KQ2T

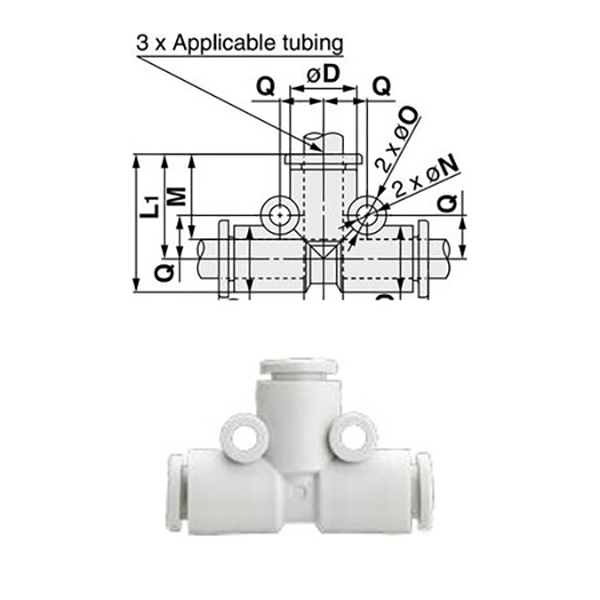

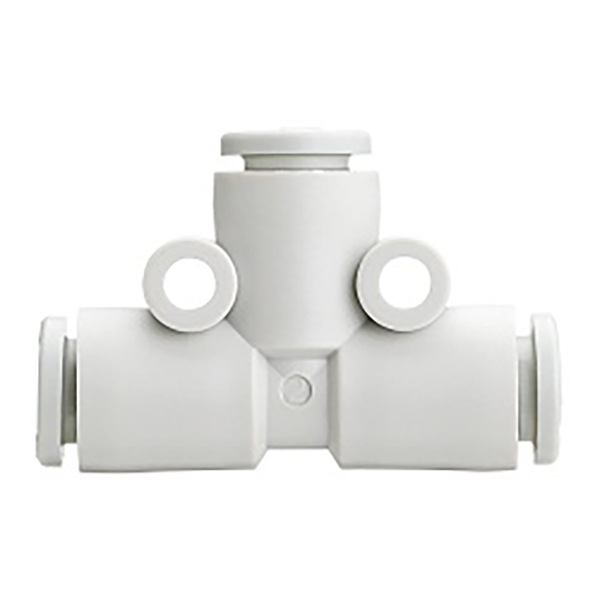

2.1 T-kus s rovnakým priemerom (KQ2T□□-00, bezzávitový 3-cestný rovnaký rozmer)

Tri porty majú rovnaký priemer trubice, bez závitového dizajnu, určené na rovnomerné odvádzanie vzduchu pneumatických potrubí s rovnakými špecifikáciami.

Model

Vonkajší priemer rúry ΦD (mm)

KQ2T02-00

2

KQ2T23-00

3.2

KQ2T04-00

4

KQ2T06-00

6

KQ2T08-00

8

KQ2T10-00

10

KQ2T12-00

12

KQ2T16-00

16

2.2 Redukčný T-kus (KQ2T①-②, konverzia potrubia dvoch veľkostí)

Obidva bočné porty majú priemer ①, stredný horný port má priemer ②, ktorý sa používa na konverziu potrubia a distribúciu toku pneumatických rúr rôznych kalibrov.

Model

Bočný port ΦD ① (mm)

Stredný port ΦD ② (mm)

KQ2T23-04

3.2

4

KQ2T04-06

4

6

KQ2T06-08

6

8

KQ2T08-10

8

10

KQ2T10-12

10

12

KQ2T12-16

12

16

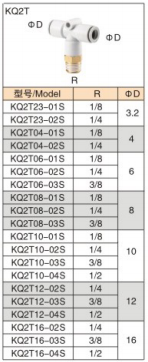

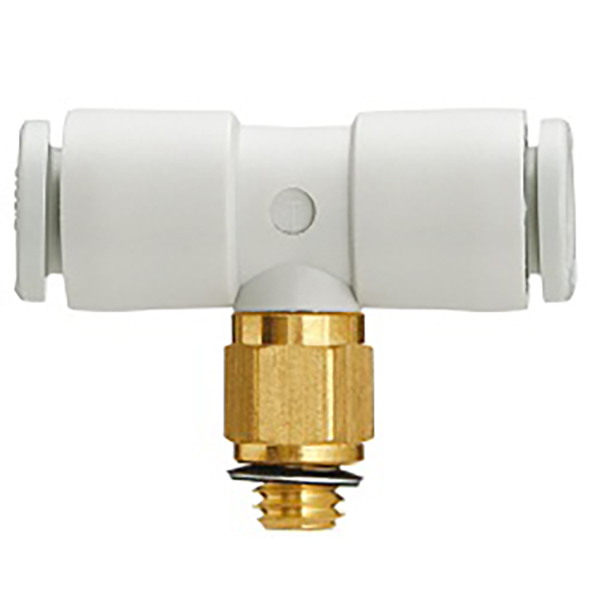

2.3 Imperial R Kužeľové T-kus s vonkajším závitom

Oba bočné porty na vloženie trubice, stredný port s imperiálnym R kužeľovým vonkajším závitom pre závitové spojenie s pneumatickými ventilmi, valcami a inými komponentmi.

Model

Špecifikácia závitu R

Vonkajší priemer rúry ΦD (mm)

KQ2T23-01S

R1/8

3.2

KQ2T23-02S

R1/4

3.2

KQ2T04-01S

R1/8

4

KQ2T04-02S

R1/4

4

KQ2T06-01S

R1/8

6

KQ2T06-02S

R1/4

6

KQ2T06-03S

R3/8

6

KQ2T08-01S

R1/8

8

KQ2T08-02S

R1/4

8

KQ2T08-03S

R3/8

8

KQ2T10-01S

R1/8

10

KQ2T10-02S

R1/4

10

KQ2T10-03S

R3/8

10

KQ2T10-04S

R1/2

10

KQ2T12-02S

R1/4

12

KQ2T12-03S

R3/8

12

KQ2T12-04S

R1/2

12

KQ2T16-02S

R1/4

16

KQ2T16-03S

R3/8

16

KQ2T16-04S

R1/2

16

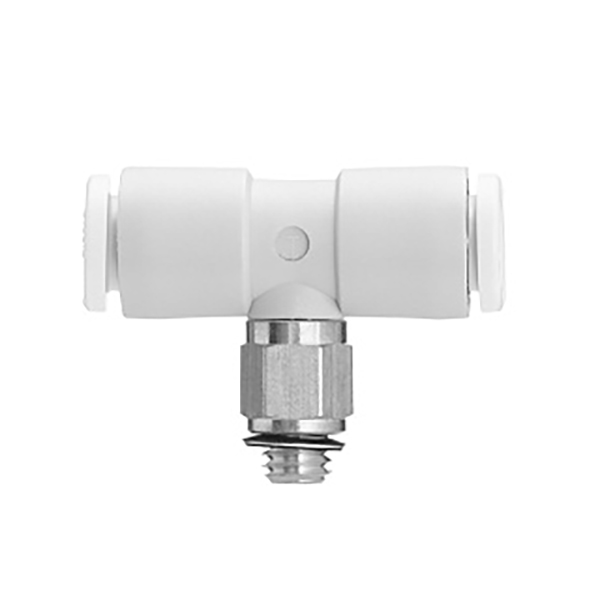

2.4 Metrický vonkajší T-kus s jemným závitom

Obidva bočné porty na vloženie trubice, stredný port s metrickým jemným vonkajším závitom, vhodný pre miniatúrne pneumatické komponenty a potrubia pre presné automatizačné zariadenia.

Model

Špecifikácia metrického závitu

Vonkajší priemer rúry ΦD (mm)

KQ2T02-M3G

M3 × 0,5

2

KQ2T02-M5

M5 × 0,8

2

KQ2T23-M3G

M3 × 0,5

3.2

KQ2T23-M5

M5 × 0,8

3.2

KQ2T04-M3G

M3 × 0,5

4

KQ2T04-M5

M5 × 0,8

4

KQ2T04-M6

M6 × 1,0

4

KQ2T06-M5

M5 × 0,8

6

KQ2T06-M6

M6 × 1,0

6

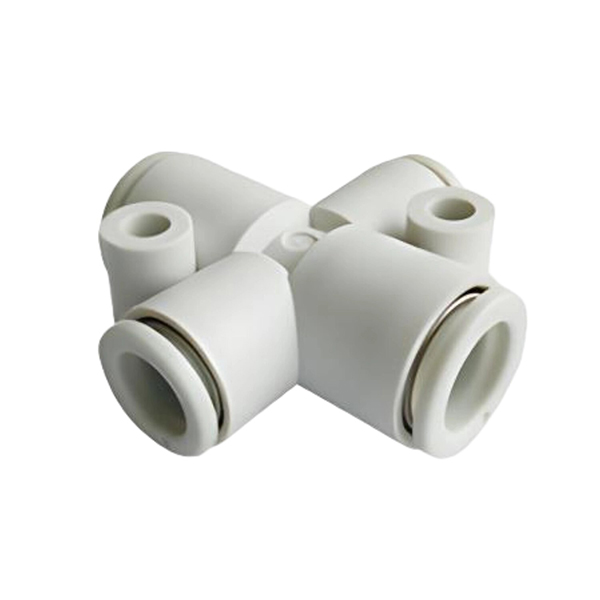

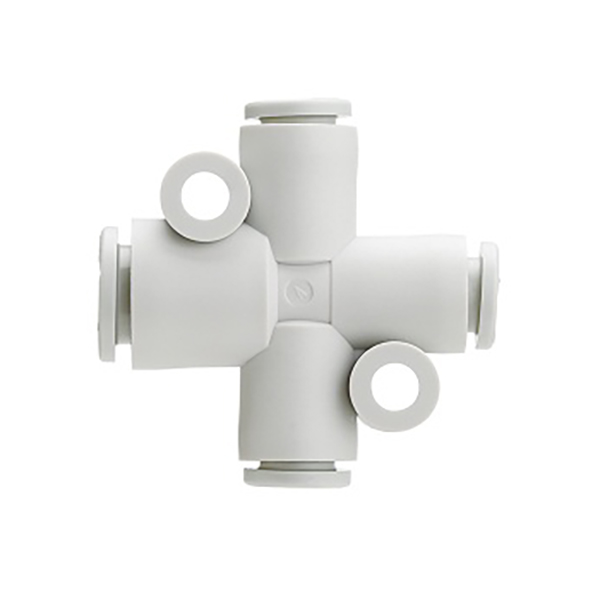

3. Krížová 4-cestná podséria (KQ2TW / KQ2TX / KQ2TY)

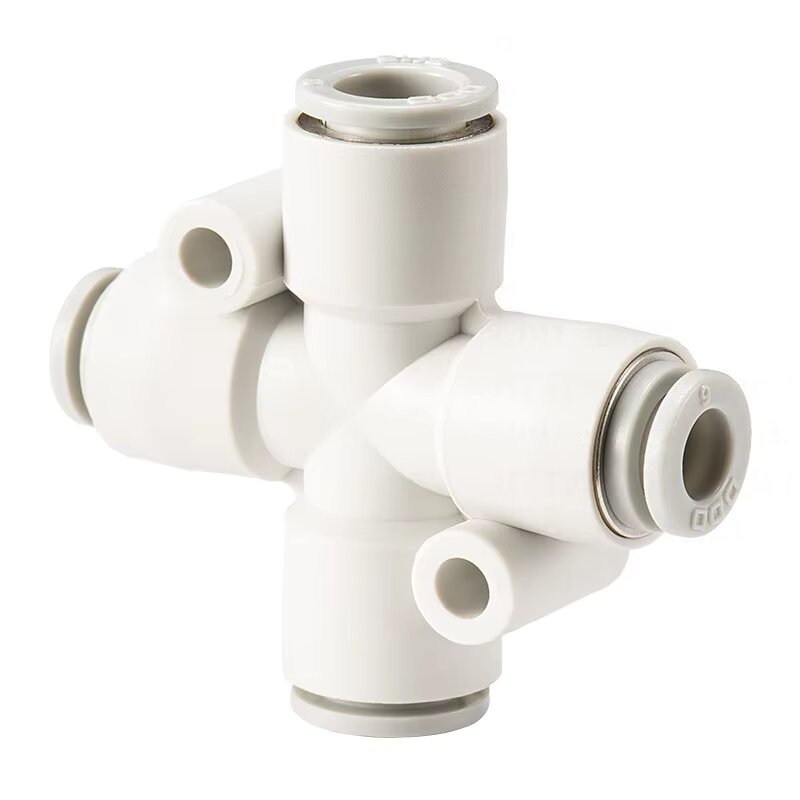

3.1 KQ2TW krížová armatúra s rovnakým priemerom (4 porty rovnakej veľkosti)

Model

Vonkajší priemer rúry ΦD (mm)

KQ2TW04-00

4

KQ2TW06-00

6

KQ2TW08-00

8

KQ2TW10-00

10

KQ2TW12-00

12

3.2 KQ2TX Redukčné krížové uchytenie (typ 1)

Model

Port ΦD ① (mm)

Port ΦD ② (mm)

KQ2TX06-08

6

8

KQ2TX08-10

8

10

KQ2TX10-12

10

12

3.3 KQ2TY Redukčné krížové upevnenie (typ 2)

Model

Port ΦD ① (mm)

Port ΦD ② (mm)

KQ2TY06-08

6

8

KQ2TY08-10

8

10

KQ2TY10-12

10

12


4. Technické špecifikácie

Položka

Parameter

Kompatibilné hadičky

PU trubica, PA nylonová pneumatická trubica

Rozsah pracovného tlaku

-100 kPa (vákuum) ~ 1,0 MPa (pretlak)

Prevádzková teplota

0 ℃ ~ 60 ℃

Spôsob pripojenia

Zasúvanie jedným dotykom; Stlačte uvoľňovací krúžok, aby ste odpojili hadičku

Materiál jadra

Telo PBT, čeľusť z nehrdzavejúcej ocele, tesnenie z gumy NBR


5. Aplikačné scenáre

     • Rozvetvenie zdroja vzduchu a presmerovanie potrubia pre automatizované výrobné zariadenia

     • Rozvod pneumatického okruhu pre robotické ramená a systémy vákuových prísaviek

     • Viaccestný rozvod vzduchu pre pneumatické riadiace slučky valcov

     • Kompaktné pripojenie potrubia a konverzia priemeru pre presné pneumatické systémy


6. Sprievodca výberom modelu

     • Tričko s rovnakým priemerom: Zvoľte KQ2Txx-00 pre 3-cestné potrubia s úplne konzistentnými priemermi rúr

     • Zmenšujúce tričko: Zvoľte KQ2T①-② pre potrubia s rovnakým priemerom strany a rôznym stredným priemerom

     • Závitové tričko: Vyberte si KQ2Txx-01S (imperiálna) / séria M (metrická) pre závitové pripojenie s ventilmi a valcami

     • 4-cestná krížová distribúcia: Vyberte sériu KQ2TW/TX/TY pre scenáre vyžadujúce štvorcestné vetvenie potrubia
