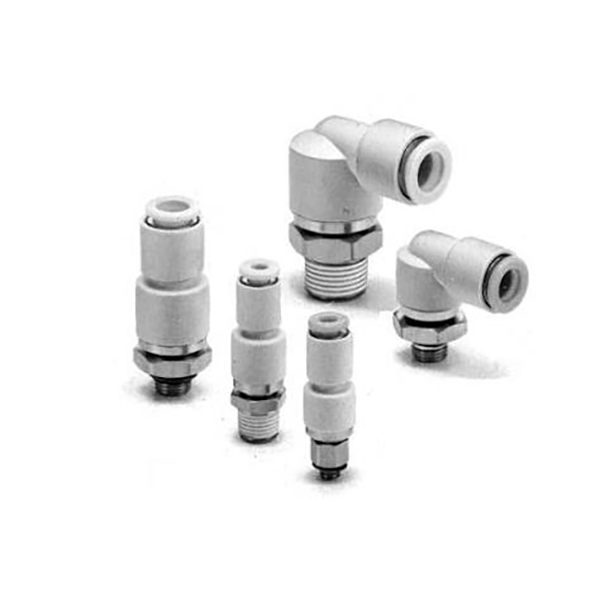

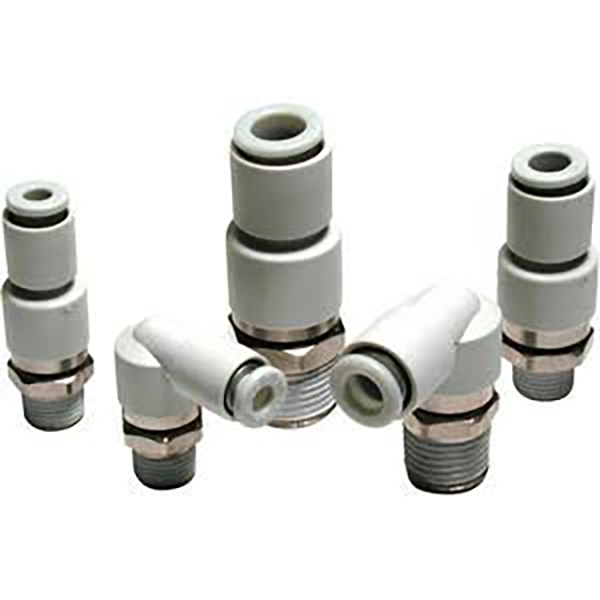

Otočné otočné nástrčné kovania série KS / KX

Otočné otočné nástrčné kovania radu SOLH KS / KX

Značka: SOLH by Richge Technology | Otočná pneumatická otočná spojka o 360°

1. Prehľad produktu

  Séria KS / KX sú otočné otočné nástrčné kovania určené pre 360° nepretržitú rotáciu a oscilačné aplikácie, ako sú robotické manipulátory, otočné stoly a oscilačné konce valcov. Zabraňujú zamotaniu, skrúteniu alebo roztrhnutiu vzduchových hadíc počas pohybu.

     • KS = Štandardný otočný typ (jedno guličkové ložisko)

     • KX = Vysokorýchlostný otočný typ (dvojité guľôčkové ložiská)

2. Rozdiel v jadre: KS vs KX

     • Štandardný typ KS: Jednoguličkové ložisko, nízky krútiaci moment. Maximálna rýchlosť: 500 ot./min (φ4/φ6), 400 ot./min (φ8), 300 ot./min (φ10), 250 ot./min (φ12). Vhodné pre stredne nízku rýchlosť oscilácie a prerušované otáčanie.

     • Vysokorýchlostný typ KX: Dvojité guľôčkové ložiská, ultra nízky krútiaci moment, hladšia rotácia. Maximálna rýchlosť: 1500 ot./min (φ4/φ6), 1200 ot./min (φ8), 1000 ot./min (φ10/φ12). Vhodné pre nepretržité vysokorýchlostné otáčanie a časté kmitanie.

3. Hlavné funkcie

     • ✅ Voľná ​​rotácia o 360°: Zabudovaná zostava ložísk eliminuje zauzlenie a krútenie rúrok na rotujúcich koncoch.

     • ✅ Nízky rotačný moment: Len 0,006～0,022 N·m pri 0,5 MPa, minimálne dodatočné zaťaženie osí pohybu.

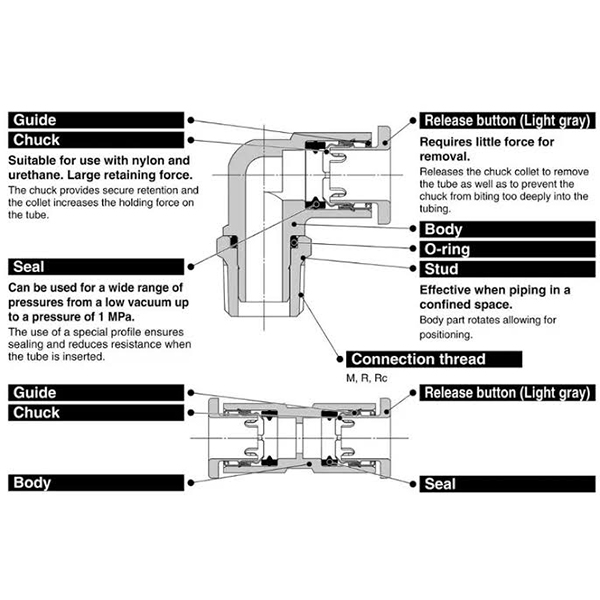

     • ✅ Antirotačná vnútorná štruktúra: Zabraňuje otáčaniu hadíc spolu s tvarovkou a predlžuje životnosť hadíc.

     • ✅ Konštrukcia bez medi: Bezprúdové niklovanie, použiteľné v prostrediach s obmedzeným prístupom medi (polovodiče, spracovanie potravín, zdravotníctvo).

     • ✅ Push-to-Connect: Kompatibilné s φ4/φ6/φ8/φ10/φ12 PU, nylonovými a mäkkými nylonovými trubicami. Automatické uzamknutie pri vložení, stlačený golier pre rýchle uvoľnenie.

     • ✅ Kompatibilné s vákuom: −100 kPa ~ 1,0 MPa (Neodporúča sa pre kritické udržiavanie vákua kvôli malému inherentnému úniku).

     • ✅ Tesniaci prostriedok s vopred naneseným závitom (prípona S): Štandardná možnosť; počas inštalácie nie je potrebná PTFE páska.

4. Pomenovanie modelov a príklady

  Štandardná séria KS

     • KSH06-02S: Rovná (H), rúrka φ6, závit R1/4, vopred nanesený tmel (S)

     • KSL08-01S: Koleno (L), trubica φ8, závit R1/8, vopred nanesený tmel (S)

  Vysokorýchlostná séria KX

     • KXH04-M5: Rovná (H), rúrka φ4, metrický závit M5×0,8

     • KXL10-03S: Koleno (L), trubica φ10, závit R3/8, vopred nanesený tmel (S)

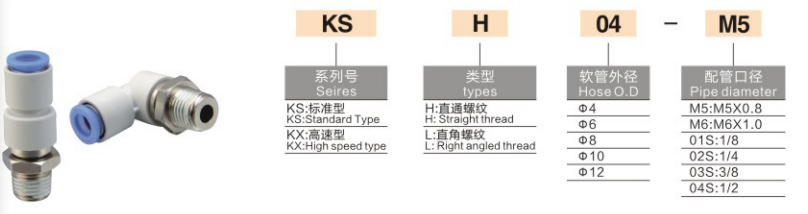

  Pravidlo pomenovania

5. Technické špecifikácie

Spoločné parametre

Krútiaci moment pri 0,5 MPa (N·m)

Maximálna rýchlosť otáčania (ot./min.)

6. Aplikačné scenáre

     1. Zápästie / kĺb robota: Zabráňte zamotaniu hadičiek na rotujúcich koncových efektoroch robota.

     2. Otočné indexové stoly: Nepretržitý 360° prívod vzduchu pre vysokorýchlostné gramofóny.

     3. Oscilujúce konce valcov: Kolískový a preklápací mechanizmus na uvoľnenie krútiaceho napätia na vzduchových vedeniach.

     4. Všeobecná automatizácia: Pneumatické jednotky s častou osciláciou a prerušovaným otáčaním.

7. KS / KX vs obyčajné nástrčné kovania KQ

8. Sprievodca výberom

     • Nízkorýchlostná oscilácia (≤500 ot./min.) →KS, lepšia cena-výkon

     • Nepretržité vysokorýchlostné otáčanie (>500 ot./min.) →KX, dvojité ložisko pre dlhšiu životnosť

     • Prostredia bez medi a citlivé na vákuum → Uprednostnite KS / KX
