Viacstupňový generátor vákua série PBM/PBX

Mini viacstupňový viacenergetický vákuový ejektor radu PBM / PBX | Stohovateľný vákuový generátor v štýle Piab

Značka: SOLH by Richge Technology | Ultratenký stohovateľný 2-stupňový Venturiho vákuový generátor

1. Prehľad produktu

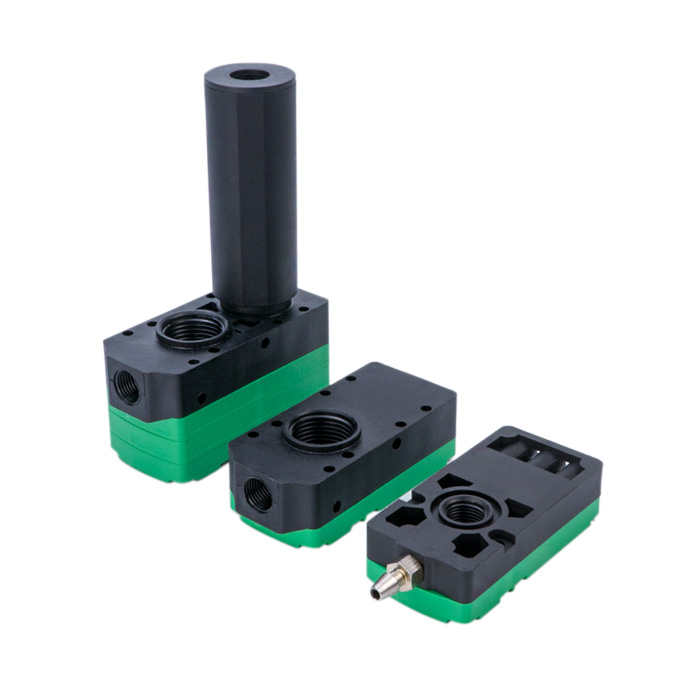

   PBM / PBX sú mini dvojstupňové difúzne viacstupňové vákuové generátory v štýle Piab, známe tiež ako multienergetické vákuové generátory. Majú modulárny stohovateľný dizajn s ultratenkým ľahkým telom. PBM je štandardná verzia so zabudovaným tlmičom, zatiaľ čo PBX je zložený externý tlmič. Dostupné sú tri funkčné verzie: Typ A bez ventilu, Typ B s prívodným ventilom, Plne multienergetický integrovaný model typu C.

  Umiestnenie jadra: Kompaktný pôdorys, nízka spotreba vzduchu a veľký sací prietok. Podporuje viacvrstvové stohovanie rozdeľovača s nezávislým ovládaním pre viacero prísaviek. Ideálne pre robot EOAT, paletizačné a porézne obrobky s penovými prísavkami.

      • PBM Standard Mini: Vstavaný tlmič, štíhle telo, nízka hlučnosť, vhodné pre jednu jednotku alebo zostavu na seba

      • PBX X-mini zložený typ: Odnímateľná kazeta externého tlmiča, vyššie konečné vákuum, väčší prietok a lepší odvod tepla, navrhnuté pre nepretržitú prevádzku s vysokým cyklom

  Veľkosti: 5 / 10 / 20 / 30. Číslo predstavuje ekvivalentný menovitý výkon vákuovej pumpy (0,05~0,3 kW). Funkčné verzie: A basic bez ventilu, B integrovaný napájací ventil, C plnoenergetický model (napájací ventil + prerušovací ventil + detekcia podtlaku + nastaviteľná škrtiaca klapka podtlaku).

2. Pravidlo kódovania modelu

  Príklad: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Štandardný mini typ so zabudovaným tlmičom hluku

￮ PBX: Zložený typ X-mini s vonkajším tlmičom

     • 10: Kód veľkosti (5/10/20/30)

￮ 5: Mikro malý prietok, drobné komponenty

￮ 10: Malý-stredný prietok, 3C malé časti

￮ 20: Bestseller so stredným prietokom, kartón, fólie a penová prísavka

￮ 30: Veľký prietok, veľkoplošný porézny plech a paletizácia

     • A/B/C: Funkčná verzia

￮ Odpoveď: Základná jednotka bez ventilu, iba telo generátora, ovládané externým solenoidovým ventilom

￮ B: Verzia s jedným ventilom, vstavaný napájací solenoidový ventil, voliteľný jednosmerný ventil na udržiavanie tlaku, prirodzené uvoľnenie vákua

￮ C: Plná multienergetická verzia, prívodný ventil + vákuový prerušovací ventil + digitálny vákuový tlakový spínač + nastaviteľná škrtiaca klapka

     • K1: Kód kombinácie ventilov, K1 = normálne zatvorený prívodný ventil + normálne zatvorený prerušovací ventil

     • 5/6: Napätie cievky: 5=DC24V, 6=DC12V

     • L/M: Špecifikácia vodiča

     • FN: Výstup tlakového spínača (NPN/PNP, jednotka voliteľná kPa/inHg)

  Príklad objednávky: PBM20-C. Definícia: PBM štandardný vstavaný tlmič, veľkosť 20, typ C plne multi-energetický model, integrovaný prívodný a prerušovací ventil, nastaviteľné prerušenie vákua a alarm detekcie vákua.

3. Rozdiel jadra PBM VS PBX

4. Verzia A/B/C Porovnanie funkcií

5. Zhrnutie technickej špecifikácie

  Výkon @ 0,5 MPa Napájací tlak

6. Sprievodca výberom

  Vyberte PBM alebo PBX

     • ✅ PBM: Obmedzený priestor na inštaláciu, robot EOAT, pravidelný prerušovaný cyklus, nie je potrebný vyčnievajúci tlmič

     • ✅ PBX: Penová prísavka, porézny kartón, dlhá nepretržitá prevádzka, potrebný vyšší prietok a vákuum

  Vyberte verziu A / B / C

     • ✅ Verzia C Multi-Energy: Aplikácia robota, rýchle uvoľnenie odfúknutia + alarm detekcie chýbajúcich dielov, zníženie vonkajších ventilov a potrubí (uprednostňuje sa)

     • ✅ Verzia B: Obmedzený rozpočet, žiadne uvoľnenie podtlaku, obrobok uvoľnený vlastnou hmotnosťou

     • ✅ Verzia A: Pevné zariadenie s existujúcim externým solenoidovým ventilom, najnižšie obstarávacie náklady

  Funkcia stohovateľného potrubia (hlavná výhoda PBM/PBX)

     PBM5 môže stohovať až 16 vrstiev; PBM10 podporuje až 12 vrstiev. PBX zdieľa rovnakú schopnosť stohovania. Každá vrstva vlastní nezávislý vákuový okruh bez vzájomného rušenia, zdieľajúci jeden hlavný prívod vzduchu. Najlepšia voľba pre prenos viacerých staníc a moduly s viacerými dýzami.

     Materiál tesnenia: NBR pre všeobecné podmienky; FKM pre potravinárske alebo kyslé / zásadité korozívne prostredie.

7. Pneumatický okruh pre viacenergetický model typu C

     Zdroj vzduchu → Vzduchový filter AFC (zakázaná olejová hmla) → Regulátor tlaku AR → Prívod vzduchu PBM/PBX-C; Vákuový port → vákuový filter ZFC → prísavka. Dva signálne vodiče DC24V sa pripájajú k PLC: jeden na riadenie adsorpcie vákua, druhý na nastaviteľné prerušenie vákua. Signál spätnej väzby vákua používaný na detekciu chýbajúceho / padnutého obrobku.

8. Poznámky k prevádzke

     • Prívod vzduchu musí byť suchý a filtrovaný, mazanie olejovou hmlou zakázané. Znečistenie olejom upchá dvojstupňové trysky.

     • Vákuový filter ZFC musí byť inštalovaný vo vákuovom potrubí. Prach ľahko blokuje trysky a znižuje saciu silu.

     • Kazeta externého tlmiča PBX musí byť úplne nainštalovaná; jeho odstránenie spôsobuje extrémne hlasný hluk.

     • Pomaly upravujte škrtiacu klapku podtlaku typu C. Nadmerné otváranie odfúkne tenké fólie a papierové obrobky.

     • Pre viacjednotkovú zostavu rozdeľovacieho potrubia zväčšite hlavné potrubie prívodu vzduchu, aby ste stabilizovali tlak pre všetky jednotky.

     • Široká teplotná tolerancia; zaistite, aby sa na zdroji vzduchu pri nízkych teplotách netvorila námraza.
