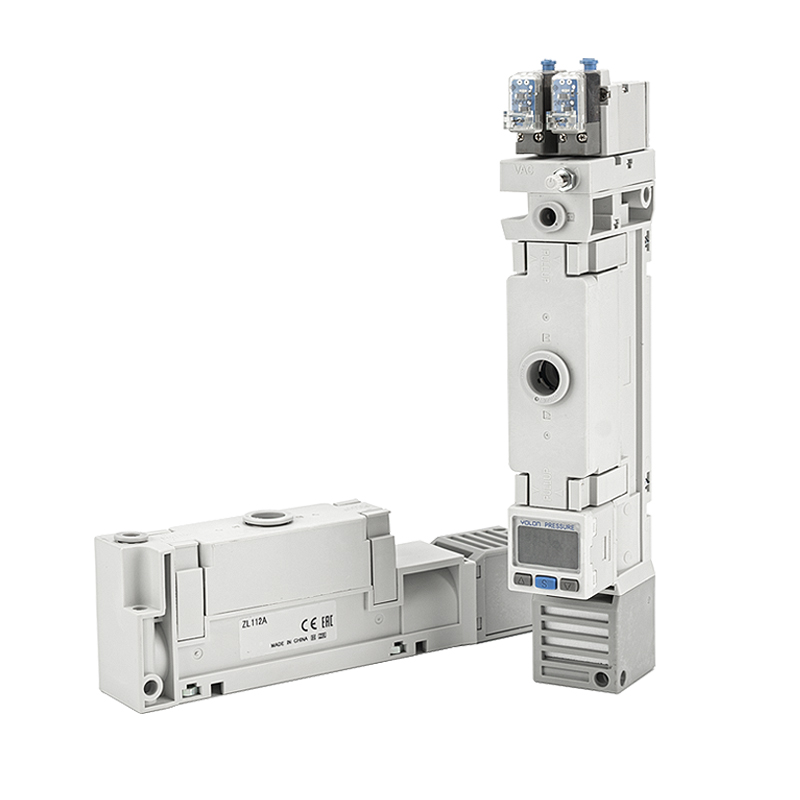

Značka: SOLH by Richge Technology | Plne mechanické a zameniteľné rozhranie s originálnou sériou SMC ZL1
 |
Séria SOLIH ZL1 využíva viacstupňovú difúzorovú difúzorovú energeticky úspornú štruktúru vákuového ejektora, plne zameniteľnú s pôvodnými rozmermi a usporiadaním portov SMC ZL1. Za rovnakých podmienok spotreby vzduchu poskytuje vyšší sací prietok a nižšie energetické straty. Široko nasadené pre vysokorýchlostné manipulátory robotov typu pick-and-place a silné adsorpčné aplikácie pre porézne priedušné obrobky.

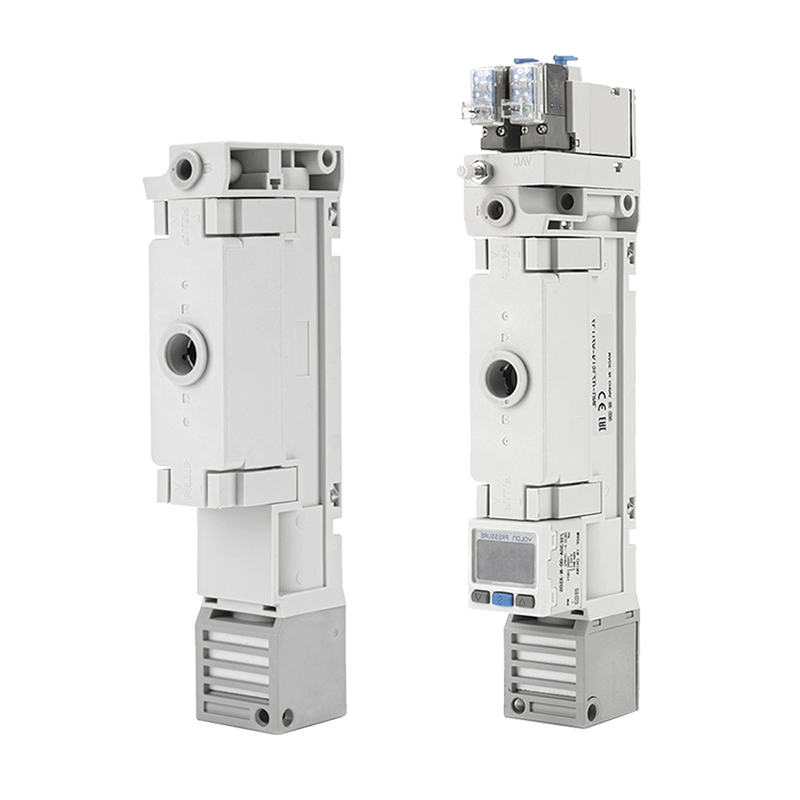

Na výber sú dve základné konfigurácie:
• Typ bez ventilu (bez ventilu): Len telo ejektora, ovládané externými solenoidovými ventilmi. Nízkonákladové a vysoko flexibilné pre vlastnú systémovú integráciu.
• Typ s ventilom: Integrovaný napájací ventil, vypúšťací ventil a modul detekcie podtlakového tlaku. Nevyžadujú sa žiadne ďalšie externé komponenty ventilu, zjednodušené potrubie a rýchlejšia odozva. Preferované mainstreamové riešenie pre robotické nástroje na konci ramena (EOAT).
Špecifikácia modelu 12A: Max. sací prietok 100L/min (ANR), pracovný tlak privádzaného vzduchu 0,4~0,6MPa čistý stlačený vzduch. Napájací port a vákuový port vybavené jednodotykovým príslušenstvom: Φ6 metrický alebo Φ1/2-palcový imperiálny voliteľný.

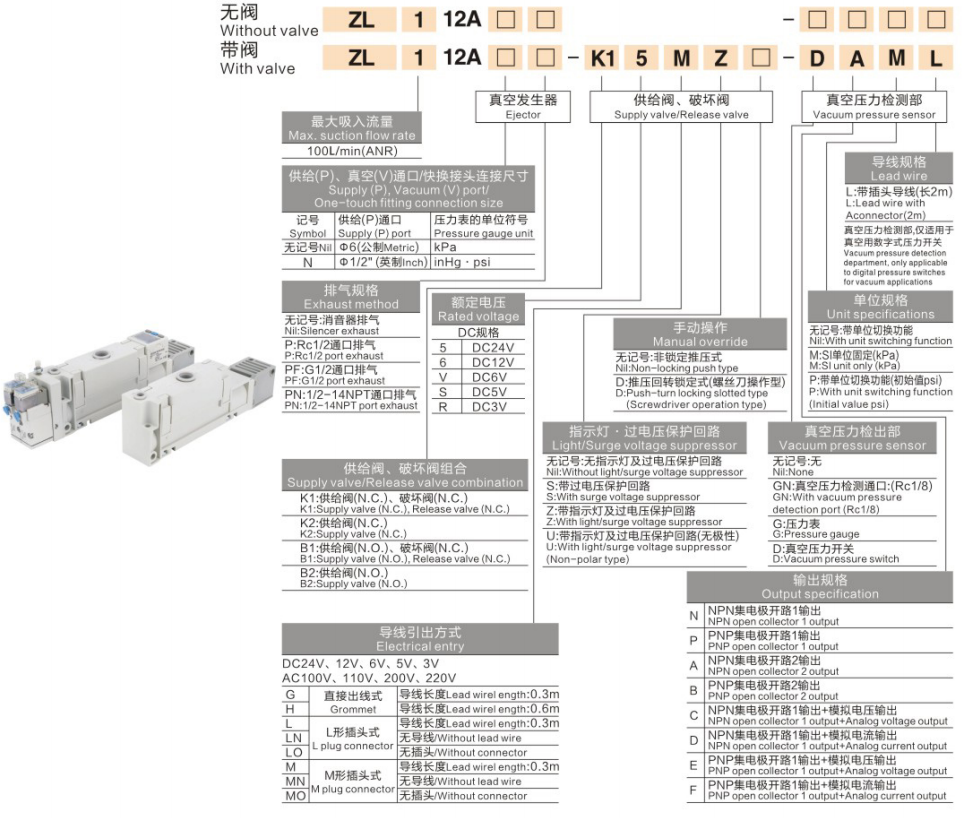

2.1 Základné kódovanie bez ventilov
ZL1‑12A
• ZL1: Kód série viacstupňového vákuového ejektora
• 12A: Veľkostný kód, maximálny sací prietok 100L/min (ANR)
Úplný príklad:ZL1-12A-K15MZ-DAML
|
Segment kódu |
Zodpovedajúci modul a definícia |
|
ZL1‑12A |
Séria + kód veľkosti (100L/min) hlavné telo vákuového ejektora |
|
K1 |
Kombinácia prívodného/vypúšťacieho ventilu N.C. + uvoľňovacieho ventilu NC, zostava prívodného/vypúšťacieho ventilu |
|
5 |
Menovité napätie cievky DC24V |
|
M |
Káblový vývod v tvare M, dĺžka kábla 0,3 m |
|
Z |
S kontrolkou a obvodom ochrany proti prepätiu |
|
D |
Zabudovaná detekčná jednotka vákuového tlakového spínača |
|
A |
Špecifikácia dvojkanálového výstupu NPN s otvoreným kolektorom |
|
M(L) |
Kábel tlakového spínača: 0,3 m / 2 m so zástrčkou, vyberte len jeden |
3.1 Prívodný (P) / vákuový (V) port Jednodotyková veľkosť
|
Markaaaaaa |
Napájací (P) port |
Možnosti tlakovej jednotky |
|
Bez značky / N |
Φ6 Metrické uchytenie jedným dotykom |
kPa |
|
Palcová verzia |
Jednodotykové kovanie Φ1/2" Imperial |
inHg, psi |
3.2 Metóda výfuku
|
Markaaaaaa |
Popis výfuku |
|
Žiadna známka |
Výfukový tlmič (štandardný výkon s nízkou hlučnosťou) |
|
PR |
1/4" port výfuku, vonkajšie potrubie pre centralizovaný výfuk |
|
PG1/2 |
Výfuk G1/2, centrálny výfuk s veľkým prietokom |
|
PN1/2‑14NPT |
NPT 1/2-14 port výfuku pre severoamerické zariadenia |
3.3 Menovité napätie
|
kód |
Špecifikácia napätia |
|
5 |
DC24V (mainstreamový priemysel) |
|
6 |
DC 12V |
|
V |
DC6V (voliteľné) |
|
VDC |
DC5V (iba na zákazku) |
3.4 Kombinácie prívodného a vypúšťacieho ventilu (pre modely s ventilom)
|
kód |
Kombinácia ventilov |
Popis funkcie |
|
K1 |
Prívodný ventil N.C. + Uvoľňovací ventil N.C. |
Zabezpečte dodávku energie na vytvorenie vákua; uvoľnenie energie pre rýchle prerušenie vákua. Štandardný mainstreamový výber. |
|
K2 |
Supply Valve N.C. (bez vypúšťacieho ventilu) |
Iba riadenie dodávky; prirodzené uvoľnenie vákua, nákladovo optimalizované riešenie. |
|
B1 |
Prívodný ventil N.O. + Uvoľňovací ventil N.C. |
Normálne otvorený prívodný ventil, nepretržitý prívod vzduchu po vypnutí, pre špeciálne pracovné podmienky udržiavania vákua. |
|
B2 |
Prívodný ventil N.O. (bez vypúšťacieho ventilu) |
Základná normálne otvorená konfigurácia napájania. |
3.5 Funkcia manuálneho ovládania
|
Markaaaaaa |
Prevádzkový režim manuálneho ovládania |
|
Žiadna známka |
Bezblokovacie tlačidlo: stlačením sa aktivuje, uvoľnením sa resetuje. |
|
D |
Typ uzamykania Push-turn (ovládateľné skrutkovačom), zámok pre nepretržitý prívod vzduchu počas uvádzania do prevádzky a ladenia. |
3.6 Kontrolka a obvod ochrany proti prepätiu
|
Markaaaaaa |
Popis konfigurácie |
|
Žiadna známka |
Žiadna kontrolka a žiadny ochranný obvod proti prepätiu. |
|
S |
Zabudovaný obvod na potlačenie prepätia na predĺženie životnosti cievky. |
|
Z |
Kontrolka plus obvod prepäťovej ochrany pre vizualizáciu stavu zapnutia. |
|
U |
Kontrolka bez polarity a obvod prepäťovej ochrany, povolené ľubovoľné zapojenie. |
3.7 Režim elektrického vstupu / výstupu drôtu
|
kód |
Definícia káblovej zásuvky |
|
G |
Priechodkový káblový vstup, dĺžka kábla: 0,3 m |
|
H |
Zásuvka v tvare L, dĺžka kábla: 0,6 m |
|
LN |
Typ zástrčky v tvare L, bez dodávaného kábla (káblový zväzok pripravený zákazníkom) |
|
M |
Zásuvka v tvare M, dĺžka kábla: 0,3 m |
|
MN |
Typ zástrčky v tvare M, bez kábla (káblový zväzok pripravený zákazníkom) |
3.8 Vákuová tlaková jednotka (platí len pre jednotky vybavené detekciou vákua)
|
Markaaaaaa |
Nastavenie jednotky |
|
Žiadna známka |
Možnosť prepínania viacerých jednotiek: voliteľné kPa / inHg / psi |
|
M |
Pevná jednotka, len kPa |
|
S |
Možnosť prepínania viacerých jednotiek, z výroby prednastavená na psi |
|
P |
Možnosť prepínania viacerých jednotiek, z výroby prednastavená na psi |
3.9 Modul detekcie vákuového tlaku
|
Markaaaaaa |
Funkcia detekcie a aplikácia |
|
Žiadna známka |
Žiadna detekčná jednotka; čisté telo ejektora, externý snímač pripojte samostatne. |
|
GN |
Port na detekciu vákua (Rc1/8), pripojte externý digitálny tlakomer alebo zberný modul PLC. |
|
G |
Vstavaný analógový tlakomer na miestne vizuálne odčítanie úrovne vákua na mieste. |
|
D |
Vstavaný vákuový tlakový spínač, výstupný spínač / analógový signál pre alarm chýbajúcej časti a spätnú väzbu obrobku na mieste. |
3.10 Špecifikácia výstupu (pre vákuový tlakový spínač typu D)
|
kód |
Popis výstupného režimu |
|
N |
1-kanálový výstup s otvoreným kolektorom NPN, štandardný pre vstupný kanál PLC NPN |
|
P |
PNP 1-kanálový výstup s otvoreným kolektorom |
|
A |
Dvojkanálový nezávislý výstup s otvoreným kolektorom NPN |
|
W |
Dvojkanálový nezávislý výstup s otvoreným kolektorom PNP |
|
C |
NPN 1-kanálový prepínač + analógový napäťový výstup |
|
D |
NPN 1-kanálový prepínač + analógový prúdový výstup |
|
E |
PNP 1-kanálový prepínač + analógový napäťový výstup |
|
F |
PNP 1-kanálový prepínač + analógový prúdový výstup |
3.11 Špecifikácia kábla tlakového spínača (pre typ D)
|
kód |
Definícia kábla |
|
L |
Predmontovaný zásuvný kábel, celková dĺžka: 2 m |
|
M |
Predmontovaný zásuvný kábel, celková dĺžka: 0,3 m |
|
Položka parametra |
Štandardná špecifikácia |
|
Pracovný princíp |
Viacstupňový difúzor Venturiho vákuový ejektor, vysoko účinná energeticky úsporná konštrukcia |
|
Maximálny sací prietok (veľkosť 12A) |
100 l/min (ANR) |
|
Štandardný tlak privádzaného vzduchu |
0,4 ~ 0,6 MPa |
|
Prívodný / vákuový port |
Jednodotykové kovanie: Φ6 Metric / Φ1/2" Imperial voliteľné |
|
Možnosti výfuku |
Štandardný tlmič výfuku; PR / PG / PN centralizovaný externý výfukový systém voliteľný |
|
Menovité napätie cievky |
DC24V / DC12V / DC6V; DC 5V k dispozícii na požiadanie |
|
Možnosti elektrického vstupu |
G priechodka / zástrčka tvaru H-L / zástrčka tvaru M-M; LN / MN bezkáblová verzia pre zákaznícku kabeláž |
|
Jednotka na detekciu vákua |
Žiadna detekcia / port detekcie GN (Rc1/8) / miestny tlakomer G / vstavaný vákuový tlakový spínač D |
|
Výstup signálu |
NPN / PNP jedno-dvojkanálový prepínací výstup; analógový napäťový / prúdový výstup voliteľný |
|
Indikátor a prepäťová ochrana |
Žiadna ochrana / S prepäťová ochrana / Z indikátor + ochrana / U indikátor bez polarity + ochrana |
|
Porovnávacia položka |
Bezventilový typ ZL1‑12A |
S ventilom typ ZL1-12A-K1… |
|
Integrované ventily |
Žiadne vstavané ventily, je potrebný externý 3-cestný solenoidový ventil |
Integrovaný prívodný ventil + vypúšťací ventil (séria K1/K2/B1/B2) |
|
Metóda vákuovej prestávky |
Ovládané vonkajším ventilom alebo prirodzeným uvoľňovaním |
Okamžité prerušenie vákua vďaka vstavanému vypúšťaciemu ventilu pre rýchle spadnutie obrobku |
|
Rýchlosť odozvy |
V závislosti od vonkajšieho ventilu a usporiadania potrubia |
Rýchlejšia integrovaná odozva pre robotické aplikácie s vysokou rýchlosťou |
|
Zložitosť potrubia |
Vyžaduje samostatné ventily, armatúry a príslušenstvo filtrov |
Vysoko integrované, minimálne potrubné práce na mieste |
|
Náklady a flexibilita |
Najnižšie náklady, maximálna flexibilita návrhu systému |
Vyššia úroveň integrácie, preferovaná pre koncový efektor robota EOAT |
|
Detekcia tlaku |
Vyžaduje sa externý vákuový tlakový spínač |
Voliteľný vstavaný G manometer / D vákuový tlakový spínač |
Riešenie 1: Bezventilový nákladovo optimalizovaný okruh
AFC2000 bezolejová dvojzložková úprava zdroja vzduchu → 3-cestný solenoidový ventil 3V110 → bezventilový vákuový ejektor ZL1‑12A → vákuová prísavka ZPT
Riešenie 2: Vysokorýchlostný robotický okruh s ventilom na výber a umiestnenie
Regulátor tlaku AR → ZL1‑12A‑K15MZ‑DAML (integrovaný prívodný ventil, vypúšťací ventil a vákuový tlakový spínač) → prísavka koncového efektora robota, podporovaná funkcia automatického alarmu chýbajúceho obrobku.
Riešenie 3: Viacbankový centralizovaný okruh prívodu vzduchu
AFC veľkoprietokový bezolejový dvojblok → viacnásobná zostava zberača ZL1 s ejektorom ventilu → synchrónne odoberanie materiálu viacerými prísavkami.
• Veľkosť portu: Pre štandardné hadičky PU6 / Φ6 vyberte metrický port bez značky. Pre britské Φ1/2" hadičky špecifikujte britský port spolu s jednotkou tlaku inHg / psi.
• Výfuk: Pre prostredie dielne s nízkou hlučnosťou si ponechajte štandardný výfukový tlmič. Na odsávanie do určenej bezpečnej oblasti použite centralizované odsávanie typu PR / PG / PN.
• Napätie: DC24V (kód 5) pre domáce automatizačné zariadenia; DC12V / DC6V pre európsky export alebo projekty nízkonapäťových zariadení.
• Kombinácia ventilov: K1 (napájanie N.C. + uvoľnenie N.C.) pre štandardné vysokorýchlostné vyberanie a umiestňovanie; K2 na zníženie nákladov; B1/B2 pre špeciálne normálne otvorené pracovné podmienky s podtlakom.
• Požiadavka na detekciu: Vyberte D vákuový tlakový spínač (NPN/PNP zodpovedá typu vstupu PLC) pre alarm chýbajúcej časti PLC; G miestny tlakomer pre vizuálnu kontrolu na mieste; Detekčný port GN na získavanie externých údajov tretích strán.
• Indikátor a prepäťová ochrana: Vyberte verziu Z / U pre diagnostickú indikáciu skrine; S prepäťová ochrana pre vlhké drsné pracovné prostredie.
• Manuálne ovládanie: Vyberte si ručné ovládanie uzamykania stlačením a otáčaním D pre scenáre častého uvádzania do prevádzky a ladenia, podporujte uzamknutý nepretržitý prívod vzduchu.
• Vysokorýchlostná manipulácia s elektronikou 3C PCB a čipom
• Prenos materiálu elektródy lítium-iónovej batérie
• Kartón a porézny materiál so silnou adsorpciou
• Robustný robotický zber skla a plechov
• Odstraňovanie a vyberanie dielov vstrekovacieho robota
• Aplikácia na uchopenie obalov na spracovanie potravín
• Logistické triediace vysokorýchlostné robotické prepravné systémy
• NEPOUŽÍVAJTE jednotky FRL na olejovú hmlu (séria AC / BC s tromi jednotkami) pre prívod vzduchu vákuovým ejektorom. Mazací olej upchá dýzy viacstupňového difúzora, je potrebné použiť bezolejovú dvojjednotkovú jednotku na úpravu vzduchu AFC.
• Inline vákuový filter ZFC nainštalujte na vstupnú stranu. Drobné viacstupňové trysky sú citlivé na prach; sací tok sa po upchatí kontamináciou časticami značne zhorší.
• Udržujte dĺžku hadice medzi ejektorom a prísavkou čo najkratšiu, aby ste zaručili rýchle vytvorenie vákua a stabilný sací výkon.
• Optimálny rozsah tlaku privádzaného vzduchu 0,4~0,6MPa. Nedostatočný tlak vedie k slabému saniu; nadmerný tlak zvyšuje spotrebu stlačeného vzduchu.
• Pre modely s ventilom vyberte verzie Z / S / U so zabudovaným obvodom prepäťovej ochrany na predĺženie životnosti cievky elektromagnetu vo vnútri rozvádzačov.
• Pri konfiguráciách centralizovaného výfuku PR / PG / PN udržujte výfukové potrubie bez prekážok, spätný tlak vážne zníži výkon vákuovej konštrukcie.
