Viacstupňový vákuový ejektor série ZL112

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria SOLH ZL112 je integrovaný viacstupňový vákuový ejektor Venturiho trubice plne zameniteľný s ekvivalentnými modelmi SMC. Vyznačuje sa ultra vysokým stupňom vákua, veľkým sacím prietokom a výrazne zníženou spotrebou vzduchu. K dispozícii je viacero voliteľných integrovaných modulov vrátane solenoidových napájacích/vypúšťacích ventilov, vákuového manometra, digitálneho displeja a vákuového tlakového spínača. Slúži ako základná vákuová jednotka pre automatizované robotické ramená a systémy s viacerými prísavkami.

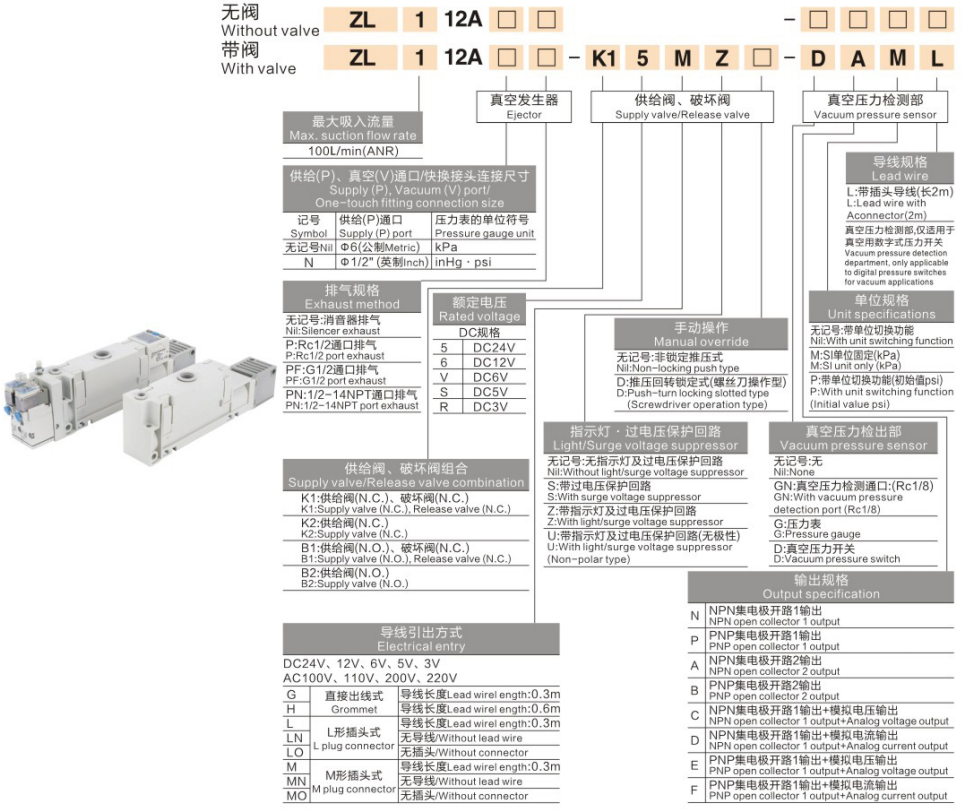

Kompletné pravidlo kódovania modelu Úplný rozpis

  1. Modelový príklad s úplnou zostavou ventilu: ZL112-□-□-K15MZ-□-DDNL

Porovnávacia tabuľka klasifikácie a konfigurácie sérií

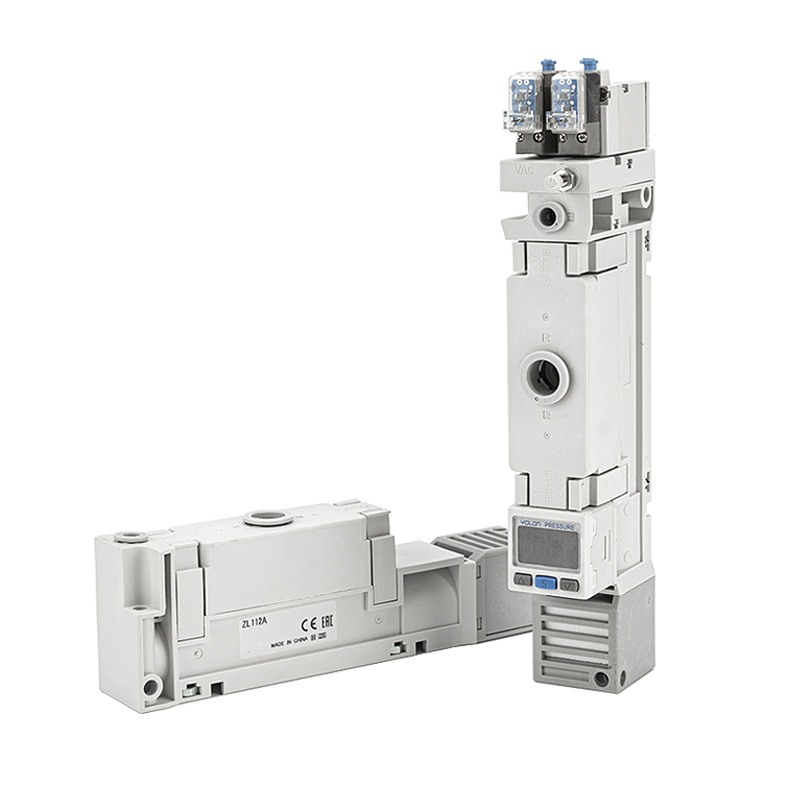

 1. Nová integrovaná séria ZL112A (vylepšená multifunkčná verzia)

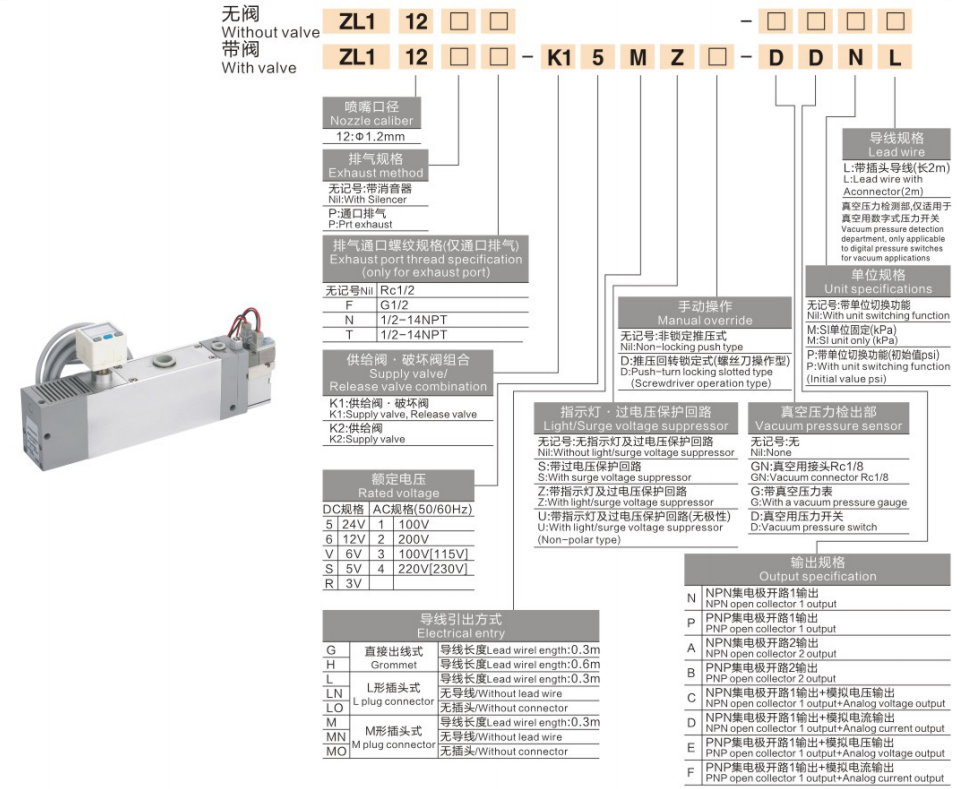

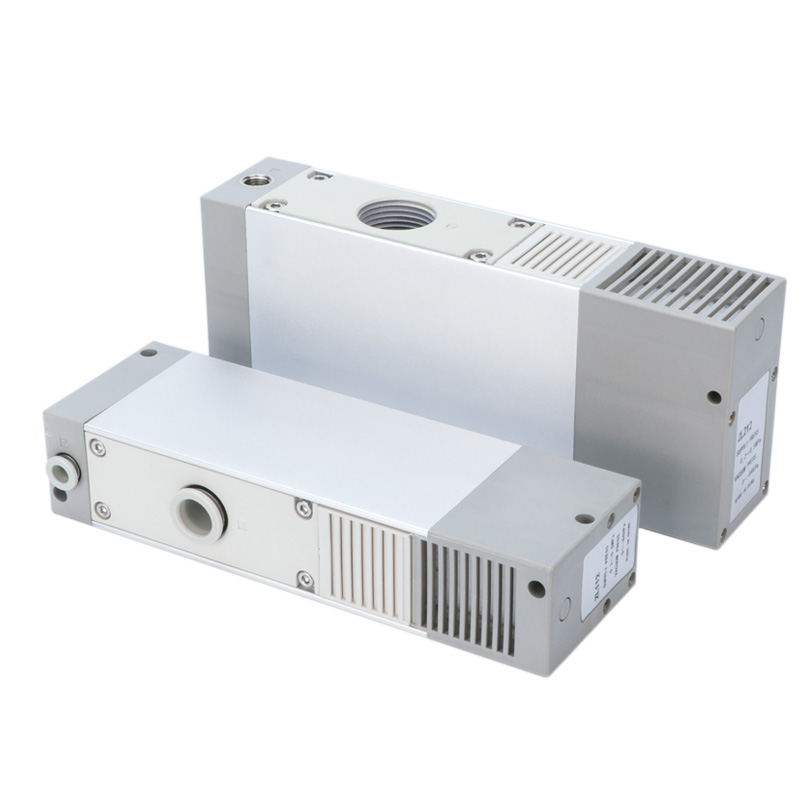

 2. Štandardná základňa série ZL112 (voliteľné mechanické / digitálne meradlo)

Hlavné výhody produktu

  1. Viacstupňová technológia na úsporu energie Venturiho trubicou

     -- Stabilný stupeň vákua -88 ~ -92 kPa, silný sací prietok; spotreba vzduchu znížená o viac ako 40 % v porovnaní s jednostupňovými ejektormi, čo výrazne znižuje náklady na dielenský stlačený vzduch.

  2. Vysoko modulárny integrovaný dizajn typu všetko v jednom

     -- Voliteľný vstavaný napájací solenoidový ventil, vákuový odvzdušňovací ventil, tlmič, digitálny/mechanický vákuomer a tlakový spínač. Nevyžaduje sa žiadne ďalšie samostatné príslušenstvo, čím sa šetrí priestor v skrinke a zjednodušuje sa usporiadanie káblov.

  3. Integrovaný tlmič hluku s nízkou hlučnosťou

     -- Vstavaná konštrukcia tlmiča obmedzuje hluk pri chode ≤ 70 dB(A), vhodný pre nepretržitú prevádzku v dielni.

  4. Bezúdržbová dlhá životnosť

     -- Nulové vnútorné pohyblivé mechanické časti, odolné voči častému nepretržitému cyklovaniu, podporujú 24-hodinovú nepretržitú sériovú výrobu.

  5. Centrálne napájanie vysávača s viacerými prísavkami

     -- Vhodné pre synchrónnu adsorpciu na viacerých pracovných staniciach, kompaktná veľkosť umožňuje priamu montáž na koncový efektor robotického ramena, aby sa skrátila doba odozvy vákuového potrubia.

Typické scenáre priemyselných aplikácií

     -- Automatizované robotické chápadlá, manipulácia s viacdutinovým sacím zariadením

     -- 3C elektronika, sklenený panel, plech, vákuové vyberanie a umiestnenie poréznych obrobkov

     -- Vákuové prenosové zariadenia na balenie, tlač a potravinársky priemysel

     -- Obrobky a výrobné linky náchylné na úniky vyžadujúce veľký stabilný prietok vákua

Sprievodca rýchlym výberom krok za krokom

  1. Potvrďte požiadavku na automatické ovládanie vákua

     -- Iba generovanie vákua bez automatického vyfukovania: Vyberte základný model ZL112A / ZL112 bez použitia (vyžaduje sa externý ventil)

     -- Odporúča sa automatické odsávanie + rýchle vákuové odfúknutie: variant K1 s dvojitým ventilom

     -- Iba jednoduché nasávanie s prioritou nákladov: Variant K2 s jedným prívodným ventilom

  2. Potvrďte požiadavku na signál monitorovania vákua

     -- Vyžaduje sa prahová spätná väzba PLC: Vyberte model vákuového tlakového spínača DNL (NPN) / DPL (PNP).

     -- Vyžaduje sa miestne odčítanie vizuálneho tlaku: D digitálny merač s displejom alebo G mechanické analógové meradlo

  3. Potvrďte požiadavku na usporiadanie výfuku

     -- Štandardná kontrola vnútorného hluku: Štandardná verzia so zabudovaným tlmičom hluku (prázdny kód výfuku)

     -- Vysoký prietok / centralizované hlavné výfukové potrubie: výfukový variant s kanálom P

Zhrnutie jednej vety

     Viacstupňový vákuový ejektor Venturiho trubice SOLH ZL112 poskytuje vysoké vákuum -88~-92 kPa s o 40 % nižšou spotrebou vzduchu, podporuje duálne/jednoduché integrované solenoidové ventily, digitálny/mechanický vákuový manometer a tlakový spínač NPN/PNP, integrovaný kompaktný vákuový modul pre robotické automatizované manipulačné systémy s viacerými prísavkami.
