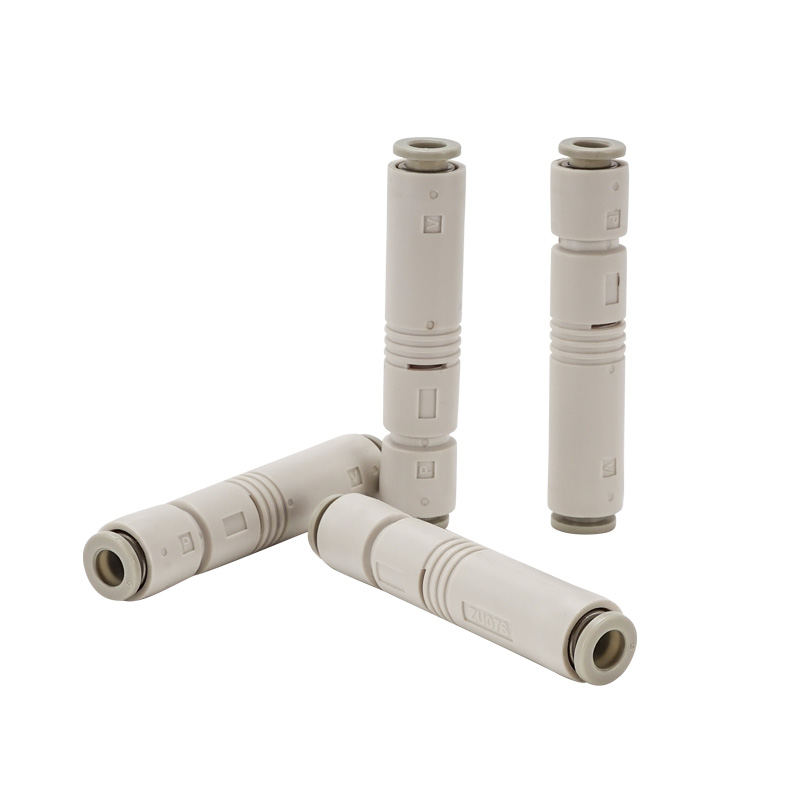

Priamy vákuový ejektor radu ZU

Séria ZU Inline priamy vákuový ejektor | Vákuový generátor typu SOLH s priamou vložkou

Značka: SOLH by Richge Technology | Štandardný vymeniteľný inline vákuový ejektor SMC

1. Prehľad produktu

     Séria ZU je vákuový ejektor s priamymi trubicami. Vákuový port a port prívodu vzduchu sú usporiadané koaxiálne v priamke. Vyznačuje sa najmenšou veľkosťou, ultra nízkou hmotnosťou a priestorovo úspornou inštaláciou. Vhodné pre distribuované prísavky, pohyblivé komponenty a úzky stiesnený priestor.

2. Základná štruktúra a pracovný princíp

     • Štruktúra: Napájací port SUP → dýza → sekcia difúzora → vákuový port VAC → výfukový port EXH, integrálne lisované telo zo živice.

     • Princíp: Vysokorýchlostný prúd stlačeného vzduchu cez trysku vytvára podtlak na vákuovom porte pre vákuovú adsorpciu; výfuk so zabudovanou tlmiacou štruktúrou.

     • Materiál: Hlavné telo: inžinierska PBT živica; jednodotykové kovanie: POM. Bez obsahu medi a fluóru, v súlade s RoHS.

     • Hmotnosť: ZU05 ≈6,5g, ZU07≈7,0g; Nová ZU□A vylepšená verzia len 3,9 g.

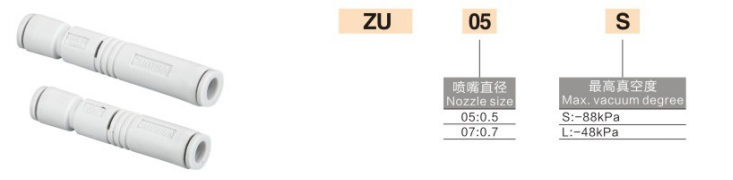

3. Pravidlo kódovania modelu (SMC Standard)

  Stará verzia (ZU05 / ZU07)

  Formát: ZU + otvor trysky + typ (S/L)

     • ZU05S: tryska Φ0,5, typ s vysokým vákuom (-84 kPa)

     • ZU05L: tryska Φ0,5, typ s vysokým prietokom (-48 kPa)

     • ZU07S: Tryska Φ0,7, typ s vysokým vákuom

     • ZU07L: Tryska Φ0,7, typ s vysokým prietokom

  Nová vylepšená verzia (ZU□A, kratšia a ľahšia)

  Formát: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = vysoké vákuum (-87~-90 kPa); L = vysoký prietok (-48 kPa)

     • A = inovovaná verzia: dĺžka skrátená o 11 %, hmotnosť znížená o 40 %

4. Tabuľka kľúčových parametrov @0,45MPa Štandardný prívodný tlak

5. S Vysoké vákuum VS L Vysoký prietok

     • Typ S s vysokým vákuom: Konečné vákuum -84~-90kPa. Pre malé prísavky, tenké, dobre utesnené obrobky vyžadujúce silnú adsorpčnú silu, ako sú elektronické súčiastky a tenké filmy.

     • L Typ s vysokým prietokom: Konečné vákuum -48 kPa s väčším sacím prietokom. Vhodné pre obrobky s poréznym/drsným povrchom, veľké prísavky, vysoký únik a požiadavku na rýchlu odozvu, napr. kartón a drevená doska.

6. Návod na inštaláciu a potrubie

  1. Inštalácia: Montáž v akejkoľvek orientácii, nie je potrebná žiadna upevňovacia konzola; možno vložiť priamo do stredu vzduchového potrubia.

  2. Potrubie

￮ Napájací port SUP: pripojte vzduchovú trubicu Φ6 (štandard)

￮ Vákuový port VAC: pripojte prísavku / vákuové potrubie

￮ Výfukový otvor EXH: otvorený do atmosféry, neblokujte

  3. Tlak: Štandardný 0,45 MPa, pracovný rozsah 0,1 ~ 0,6 MPa

  4. Teplota: 5~50 ℃ (žiadna námraza v zdroji vzduchu)

7. Typické aplikačné scenáre

     • 3C elektronika, polovodič, distribuovaná adsorpcia s malými prísavkami

     • Automatizačná výrobná linka, pohyblivé časti / koncový efektor robota

     • Úzky inštalačný priestor, ľahké aplikácie s vysokou rýchlosťou odozvy

     • Manipulácia s tenkým papierom, tenkým filmom, drobnými súčiastkami a elektronickými čipmi

8. Porovnanie výberu: ZU vs ZB vs ZL
