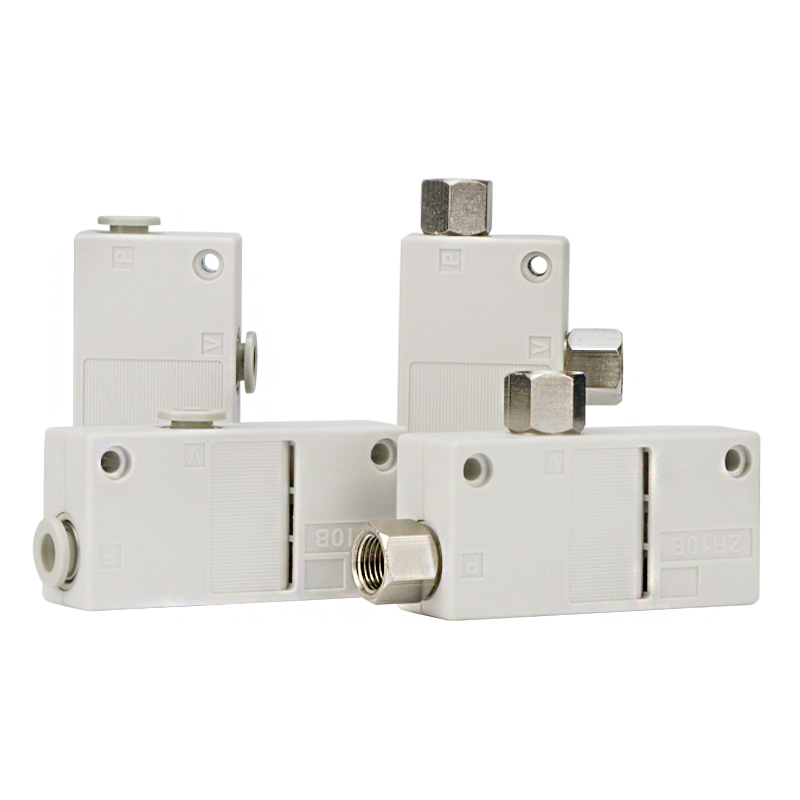

Vákuový ejektor skriňového typu série ZH‑B

Vákuový ejektor skriňového typu série ZH‑B | Vstavaný tlmič jednostupňového Venturiho vákuového generátora

Značka: SOLH by Richge Technology | Drop-in náhrada kompatibilná s importovanou sériou ZH-B

1. Prehľad produktu

     Skriňový vákuový ejektor ZH‑B využíva jednostupňový princíp Venturiho trubice s integrovaným tlmičom hluku vo vnútri tela. Vyhradené sú iba dva porty: napájací port SUP a vákuový port VAC, žiadny samostatný výfukový port. Odpadový vzduch je odvádzaný priamo cez zabudovaný tlmič. Ultra jednoduchá inštalácia bez potreby externého tlmiča. Plne zameniteľné s importovaným ZH‑B v rozmeroch a pripájacom rozhraní. Dostupné sú dve výkonné verzie: typ S s vysokým vákuom a typ L s vysokým prietokom s kompletnými veľkosťami trysiek. Ideálne pre kompaktné malé automatizačné prípravky a aplikácie na umiestňovanie robotov.

  Rozlíšenie modelu

     • Typ škatule ZH‑B: Vstavaný tlmič, 2 porty (SUP a VAC)

     • Typ ZH-D s portom na telo: Bez vstavaného tlmiča, 3 nezávislé porty SUP/VAC/EXH pre externé potrubie

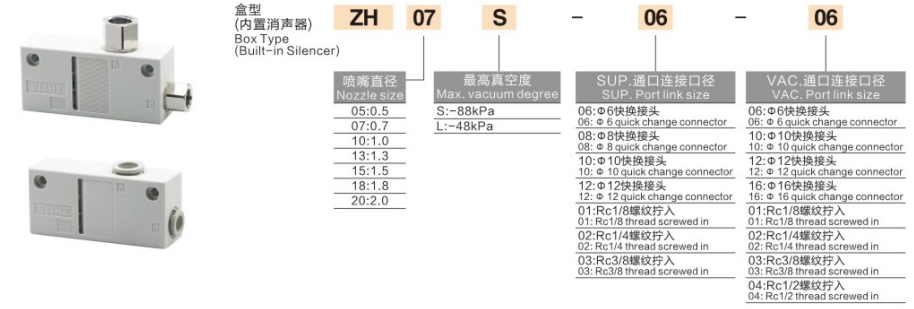

2. Vyplňte vysvetlenie kódovania modelu

  Príklad:ZH07S-06-06

     • ZH: Sériový kód, krabicový vákuový ejektor so zabudovaným tlmičom hluku

     • 07: Kód veľkosti trysky

     • S/L: Maximálna charakteristika vákua. S = vysoké vákuum; L = vysoký prietok

     • 06: Veľkosť pripojenia napájacieho portu SUP

     • 06: Veľkosť pripojenia vákuového portu VAC

  Referenčná tabuľka kódu prístavu

  Príklad objednávky: ZH10S-08-10
     Skriňový vákuový ejektor ZH so zabudovaným tlmičom hluku, tryska Φ1,0 mm, vysoko vákuová trieda S; napájací port Φ8 jednodotyková armatúra, vákuový port Φ10 jednodotyková armatúra.

3. Hlavné výhody výkonu

     • Integrovaný vstavaný tlmič: Nie je potrebný žiadny externý tlmič. Odpadový vzduch je odvádzaný cez vnútornú tlmiacu konštrukciu. Menej náhradných dielov, nízka hlučnosť a úspora miesta.

     • Len 2 porty pre jednoduché zapojenie: Iba port prívodu vzduchu SUP a vákuový port VAC, žiadny samostatný výfukový port EXH. Ideálne pre obmedzený kompaktný inštalačný priestor.

     • Verzie s dvojitým výkonom voliteľné

￮ S Vysoké vákuum (-88 kPa): Silná adsorpčná sila pre dobre utesnené obrobky, ako je oceľový plech, sklo, PCB a plastové puzdro.

￮ L vysoký prietok (-48 kPa): Väčší sací prietok na kompenzáciu úniku vákua, vhodný pre priedušné porézne materiály vrátane papiera, fólie, kartónu a peny.

     • Výber viacerých portov: Metrické jednodotykové armatúry široko používané pre domáce stroje; Verzie Rc s vnútorným závitom pre exportné zariadenia.

     • Ľahké telo PBT: Integrálne tvarovaná tryska PBT, nízka hmotnosť, vhodná pre malý robot EOAT. Podporuje priamu skrutkovú montáž alebo montáž konzoly.

     • Bezolejová prevádzka: Vyžaduje sa iba suchý filtrovaný stlačený vzduch, mazanie olejovou hmlou je zakázané.

4. Štandardné technické špecifikácie

  Referenčný výkon pri vstupnom tlaku 0,5 MPa

5. ZH‑B skriňový typ VS ZH‑D typ s otvormi pre telo

6. Usmernenie pri výbere

     • Výber verzie S/L

￮ ✅ S Vysoké vákuum: Hladké utesnené obrobky vyžadujúce silnú adsorpčnú silu.

￮ ✅L Vysoký prietok: Netesné obrobky, ako je kartón, fólia, tkanina, veľký prietok kompenzuje únik vákua.

     • Výber otvoru dýzy: Vyberte na základe celkovej adsorpčnej plochy prísavky. Väčšia tryska prináša vyšší prietok a vyššiu spotrebu vzduchu. Vyhnite sa príliš veľkej tryske, aby ste predišli plytvaniu stlačeným vzduchom.

     • Výber portu: Metrické jednodotykové armatúry (06/08/10) pre domácu automatizáciu; Rc závit (01/02) pre exportné stroje.

     • Detekcia vákua: Bez vstavaného snímača tlaku. Nainštalujte vákuový tlakový spínač ZSE do vákuového okruhu pre potvrdenie vákua alebo alarm chýbajúcej časti.

7. Štandardný pneumatický okruh

     Servisná jednotka zdroja vzduchu AFC (jednotka olejovej hmly zakázaná) → 3/2 solenoidový ventil → napájací port SUP ZH‑B; Vákuový port VAC → vákuový filter ZFC → vákuová prísavka.

8. Dôležité prevádzkové poznámky

     • Maznica olejovou hmlou je prísne zakázaná. Znečistenie oleja upchá malú trysku a zníži saciu silu.

     • Vákuový filter ZFC musí byť nainštalovaný na vákuovej strane, aby blokoval prach a chránil trysku.

     • Odporúčaný prívodný tlak: 0,4~0,5MPa. Neodporúča sa dlhodobá nepretržitá prevádzka pod plným tlakom 0,6 MPa.

     • Udržujte hadicu medzi ejektorom a prísavkou čo najkratšiu, znížte objem potrubia pre rýchlejšiu odozvu vákua.

     • Zabudovaný prvok tlmiča bude po dlhom používaní hromadiť prach. Po poklese nasávania vyčistite alebo vymeňte vložku tlmiča.
