Značka: SOLH by Richge Technology | Drop-in náhrada kompatibilná s inštalačným rozmerom SMC 212 ZL
 |
Séria ZL212 je modernizovaný veľkoprietokový viacstupňový vákuový ejektor odvodený zo série ZL112. Vybavený väčším otvorom trysky, poskytuje vyššiu úroveň vákua a lepší sací prietok. Špeciálne navrhnuté pre veľké prísavky, porézne obrobky a pracovné podmienky s vysokou netesnosťou. Široko používaný ako hlavná vákuová jednotka pre robotické manipulátory, aplikácie na manipuláciu s plechom a sklom.
|
Položka parametra |
Špecifikácia |
|
Pozícia produktu |
Pokročilý vylepšený model ZL112, väčšia tryska pre vyšší podtlak a vyšší prietok |
|
Použiteľná kvapalina |
Stlačený vzduch |
|
Tlak privádzaného vzduchu |
0,3~0,7MPa, optimálny prevádzkový rozsah: 0,45~0,5MPa |
|
Stupeň vákua |
-90 ~ -95 kPa |
|
Sací prietok |
O viac ako 30 % vyššia ako ZL112, vhodná pre porézne obrobky a veľké prísavky |
|
Spotreba vzduchu |
Viacstupňový dizajn difúzora, viac ako 40% úspora energie v porovnaní s jednostupňovým vákuovým ejektorom |
|
Rozsah okolitej teploty |
-5 ℃ ~ 60 ℃ |
|
Pripojenie portu |
Štandardná jednodotyková montáž / závitový port, plne zameniteľné s montážnym rozmerom SMC 212 ZL |

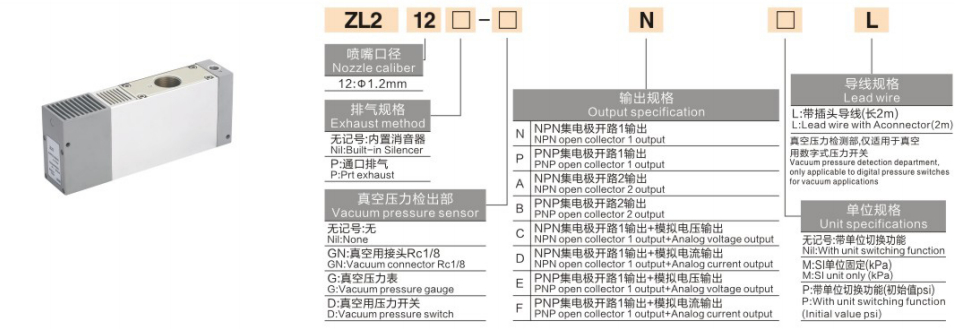

Základný formát:212 ZL‑□‑□‑□‑□
Rozšírený formát s ventilom:212 ZL‑□‑K1/K2 5 M Z‑□‑DDNL
|
pozícia |
kód |
Definícia a podrobný popis |
|
1-4 |
212 ZL |
Sériový kód pre viacstupňový vákuový ejektor, väčší otvor dýzy v porovnaní so 112 ZL |
|
5 |
Žiadna známka |
Tlmič výfuku, štandardné zníženie hluku pre bežnú dielňu |
|
|
P |
Prípojný výfuk, pre inštaláciu s vysokým prietokom alebo centralizovaným výfukom |
|
6 |
Žiadna známka |
Bez modulu na detekciu vákua |
|
|
GN |
Rc1/8 port na detekciu vákua pre pripojenie externého manometra |
|
|
G |
Vstavaný mechanický vákuový tlakomer Y40Z |
|
|
D |
Zabudovaný digitálny vákuový tlakový spínač |
|
7 |
N |
1-kanálový výstup s otvoreným kolektorom NPN |
|
|
P |
PNP 1-kanálový výstup s otvoreným kolektorom |
|
|
A/B/C/D/E/F |
Viackanálový výstup / výstup analógového signálu a ďalšie rozšírené funkcie |
|
8 |
L |
2-metrový predmontovaný kábel zástrčkového typu |
|
|
M/P |
Pevná jednotka / prepínateľná jednotka (kPa / psi voliteľné) |
|
Model |
Konfigurácia jadra |
Typická aplikácia |
|
212 ZL |
Štandardná základná jednotka, bez meradla, bez vstavaného ventilu |
Všeobecná aplikácia s vysokým prietokom, je potrebný externý solenoidový ventil |
|
212 ZL‑GN |
Rozhranie externého vákuometra Rc1/8 |
Aplikácie vyžadujúce externe pripojený vákuomer na čítanie |
|
212 ZL‑D |
Zabudovaný digitálny vákuový tlakový spínač |
Digitálne vákuové čítanie a spätná väzba elektrického signálu pre riadenie PLC |
|
212 ZL‑P |
Verzia výfuku portového typu bez zabudovaného tlmiča |
Centralizované výfukové scenáre s vysokým prietokom, prostredie necitlivé na hluk |
|
212 ZL‑G |
Vybavený mechanickým vákuomerom Y40Z |
Cenovo výhodná lokálna mechanická indikácia úrovne vákua |
|
Porovnávacia položka |
112 ZL |
212 ZL |
|
Otvor dýzy |
Φ1,2 mm |
Tryska väčšej veľkosti |
|
Stupeň vákua |
-88 ~ -92 kPa |
-90 ~ -95 kPa, vyšší vákuový výkon |
|
Sací prietok |
Stredný prietok |
+30% vyšší sací prietok |
|
Vhodný pracovný stav |
Bežné prísavky, malé-stredné obrobky |
Veľká prísavka, porézny obrobok, plech a sklo, slučky s vysokou netesnosťou |
|
Referenčná cena základného modelu |
Počnúc od 245 |
Od 478, cca. O 20 % vyššie pri rovnakej konfigurácii |
• Vylepšený viacstupňový výkon Venturiho trubice: Zvýšená úroveň vákua a sací prietok, vynikajúca prispôsobivosť pre vysokonetesné pneumatické vákuové okruhy.
• Plne integrované modulárne možnosti: Solenoidový napájací / vypúšťací ventil, tlmič hluku, mechanický / digitálny manometer a tlakový spínač sú k dispozícii pre konfiguráciu z jedného kusu, čím sa minimalizujú ďalšie pomocné diely.
• Konštrukcia s nízkou hlučnosťou: Vstavaný tlmič hluku, hlučnosť ≤ 70 dB, vhodný pre bežné továrenské prostredie.
• Bezúdržbová stabilná prevádzka: Bez pohyblivých mechanických komponentov, dlhá životnosť pre 24-hodinovú nepretržitú výrobu.
• Kompatibilná montážna plocha: Vymeniteľný inštalačný rozmer so ZL112, podporuje priamu výmenu v teréne.
• Malý-stredný obrobok a aplikácia s jednou prísavkou: Vyberte si ZL112 pre lepší nákladový výkon.
• Veľká prísavka, porézny materiál, tabuľové sklo alebo vákuová slučka s vysokou netesnosťou: Pre dostatočné vákuum a prietokovú kapacitu použite ZL212.
• Automatické riadenie cyklu: Vyberte dvojventilovú verziu K1 (napájací + vypúšťací ventil), kombinujte s vákuovým tlakovým spínačom pre spätnú väzbu signálu v uzavretej slučke.
• Vizuálne monitorovanie a uvedenie do prevádzky na mieste: Variant digitálneho tlakového spínača Pick D na priame digitálne odčítanie hodnoty vákua.
• Robotická manipulácia pre sklenené, plechové, drevené dosky a veľkorozmerné doskové komponenty
• Porézna adsorpcia obrobku: vyberanie kartónu, peny, textilu a priepustného materiálu
• Vysokopriepustný vákuový okruh pre veľkoplošnú viacprísavnú armatúru
• Automatizačná montážna linka, odlievanie vstrekovacích robotov a transfer materiálu
• Logistické vybavenie veľkorozmerná vákuová uchopovacia stanica tovaru
