Vákuový ejektor série ZH-D s portom

Vákuový ejektor série ZH‑D s portom | Jednostupňový vákuový generátor s priamym pneumatickým pripojením Venturi

Značka: SOLH by Richge Technology | Plne mechanicky zameniteľné s importovaným vákuovým generátorom série ZH

1. Prehľad produktu

     Typ ZH‑D s portom na telo je jednostupňový vákuový ejektor Venturiho trubice. Tri nezávislé porty vrátane napájacieho portu SUP, vákuového portu VAC a výfukového portu EXH vyžadujú externé potrubie. V hlavnom tele nie je zabudovaný tlmič. Kompaktný a ľahký dizajn s integrovanou štruktúrou živicovej trysky, plne zameniteľný s dovážanou sériou ZH.

  Rozlíšenie modelu

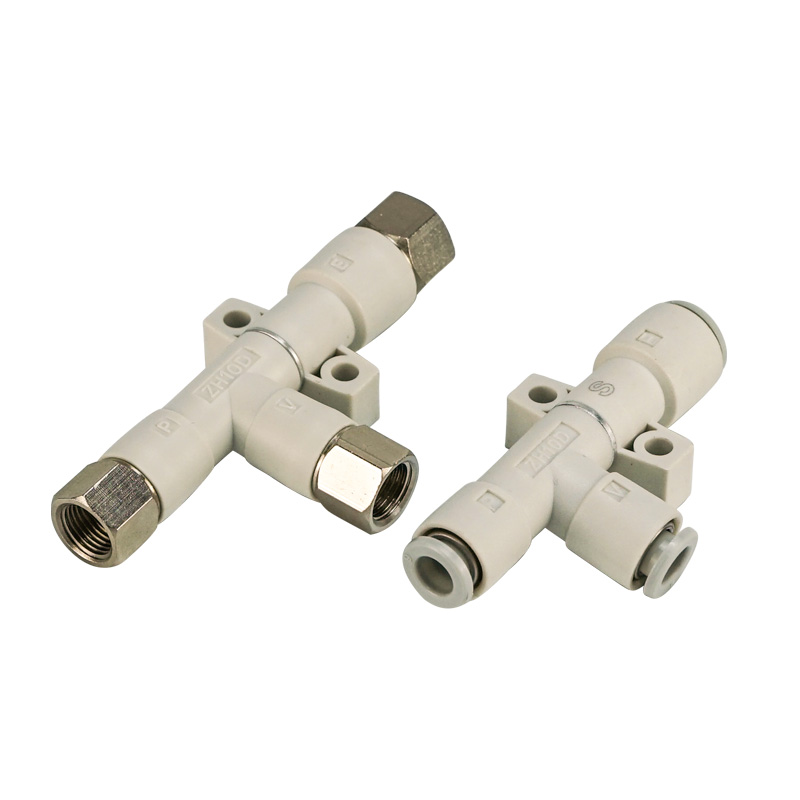

     • ZH-D Typ s portami na telo: Tri porty pre vonkajšie potrubie, bez zabudovaného tlmiča.

     • Typ krabice ZH-B: Vybavený integrovaným tlmičom hluku vo vnútri tela, vyhradené sú iba napájacie a vákuové porty.

  Dva výkonnostné stupne:

     • S-špecifikácia (vysoké vákuum): Dokonalé vákuum -90 kPa, ideálne pre utesnené hladké obrobky.

     • Špecifikácia L (vysoký prietok): Väčší sací prietok s nižšou úrovňou vákua pre priedušné porézne obrobky, ako je papier, tkanina a kartón.

  Kryty otvoru dýzy Φ0,5 / 0,7 / 1,0 / 1,3 / 1,5 / 1,8 / 2,0 mm. Podpora viacerých možností pripojenia: jednodotykové kovanie, G/Rc závit, NPT palcový závit. Viaceré montážne riešenia: priame skrutkové upevnenie, montážna konzola a inštalácia na DIN lištu. Široko používaný pre aplikácie koncových efektorov robotov a modulov s viacerými stanicami.

2. Vyplňte vysvetlenie kódovania modelu

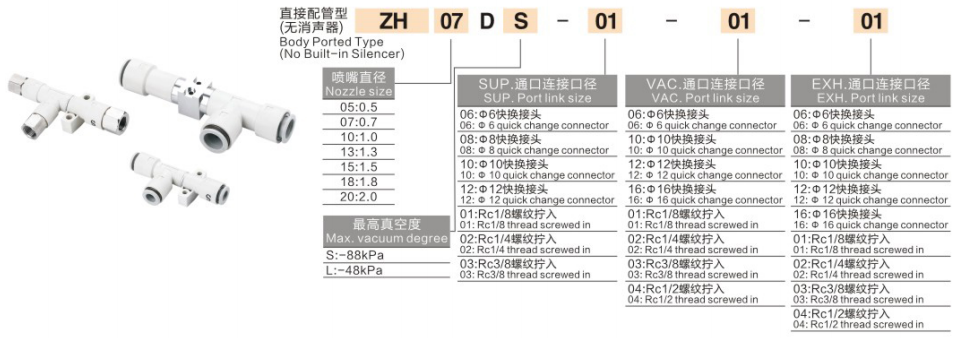

Príklad modelu:ZH10DSA-06-08-10

     • ZH: Sériový kód vákuového ejektora

     • 10: Kód otvoru dýzy

     • D / B: Tvar tela. D = typ s portami na telo s 3 vonkajšími portami bez zabudovaného tlmiča; B = skriňový typ s integrovaným tlmičom hluku

     • S/L: Vákuová charakteristika. S = maximálny vákuový typ -90 kPa s miernym sacím prietokom; L = typ s vysokým prietokom. ZH05-13 medzná hodnota -48 kPa; ZH15‑20 konečných -66 kPa, veľký prietok pre priedušné obrobky

     • A: Ľahká verzia novej generácie so skrátenými rozmermi a zníženou hmotnosťou

     • -06-08-10: Špecifikácia portu(SUP-VAC-EXH). Dvojciferné číslo znamená metrickú jednodotykovú veľkosť (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 pre G/Rc závit; N01/N02 pre palcový závit NPT.

  Príklad objednávky: ZH13DSA-08-10-10
     Vákuový ejektor ZH s portom na telo, tryska Φ1,3 mm, vysoko vákuová trieda S, nová odľahčená verzia; napájací port Φ8, vákuový port Φ10, výfukový port Φ10 jednodotyková armatúra.

3. Hlavné výhody výkonu

     • Tri plne nezávislé externé porty: Samostatné napájanie SUP, vákuum VAC a výfukové porty EXH. Výfukové plyny môžu pripojiť externý tlmič alebo centrálne výfukové potrubie. Vhodné na integráciu koncového efektora robota a modulu, bez priestorových obmedzení vnútorného tlmiča.

     • Ľahká integrovaná živicová tryska: Tryska a hlavné telo integrálne tvarované pre pozoruhodné zníženie hmotnosti, ideálne pre vysokorýchlostné EOAT. Nová verzia A skracuje dĺžku a výšku, hmotnosť je znížená až o 74 %.

     • Možnosti duálneho výkonu vákua: S vysoké vákuum pre hladké utesnené obrobky vrátane skla, plechu a plastového krytu; L s vysokým prietokom pre kartóny, fólie, tkaniny a materiály náchylné na úniky na kompenzáciu úniku.

     • Bohatý výber portov: Metrická jednodotyková armatúra, G/Rc rúrkový závit a NPT imperiálny závit pre prispôsobenie zariadení na svetovom trhu.

     • Diverzifikované spôsoby montáže: Priame skrutkové upevnenie, štandardná konzola, konzola v tvare L a montáž na lištu DIN pre flexibilné usporiadanie.

     • Požiadavka na bezolejovú prevádzku: Mazanie olejovou hmlou je zakázané, je potrebný iba suchý filtrovaný stlačený vzduch.

4. Štandardné technické špecifikácie

Výkon pri napájacom tlaku 0,5 MPa (ANR)

Pre variant L s vysokým prietokom: vyšší sací prietok pod rovnakým otvorom dýzy s nižšou konečnou úrovňou vákua.

5. Porovnávacia tabuľka ZH‑D VS ZH‑B

6. Návod na výber krok za krokom

     • Výber výkonu S/L

 ￮ ✅ S vysoké vákuum (-90 kPa): Hladké utesnené obrobky, ako je oceľový plech, sklo, plastové puzdro, PCB; malý únik, potrebná vysoká adsorpčná sila.

 ￮ ✅L s vysokým prietokom: kartón, pena, fólie, tkanina a iné priedušné obrobky náchylné na únik, veľký prietok kompenzuje únik vákua.

     • Výber otvoru dýzy: Vyberte podľa celkovej adsorpčnej plochy prísavky. Väčšia hubica prináša vyšší sací prietok a zároveň vyššiu spotrebu vzduchu. Vyhnite sa príliš veľkej tryske, aby ste predišli plytvaniu stlačeným vzduchom.

     • Výber typu portu: Metrické jednodotykové kovanie (06/08/10/12) pre domáce automatizačné zariadenia; G závit / NPT závit pre zámorské exportné stroje.

     • Poznámka k manipulácii s výfukom pre typ D: Variant D nemá zabudovaný tlmič. EXH výfukový port musí pripojiť externý tlmič, inak bude hluk extrémny; alebo vyveďte výfukové potrubie zo skrine zariadenia.

     • Roztok na detekciu vákua: Vákuový ejektor série ZH bez vstavaného tlakového spínača. Ak je potrebná spätná väzba signálu, pridajte externý vákuový tlakový spínač ZSE.

7. Typické aplikačné scenáre

     • Robot EOAT vychystávanie konca ramena: 3C plastové diely, PCB a manipulácia s listami batérie

     • Baliaci priemysel: zber kartónu, fólie a papierového materiálu

     • Vyberanie malých dielov pre vstrekovací robot

     • Multiparalelný vákuový modul pre synchrónnu adsorpciu s viacerými prísavkami

     • Automatizačné stanice vyžadujúce centralizované odsávanie odpadových plynov mimo krytu zariadenia

8. Popis schémy štandardného pneumatického okruhu

     Štandardný okruh s portom telesa ZH‑D: filter zdroja vzduchu AFC (jednotka olejovej hmly je zakázaná) → 3/2 elektromagnetický ventil → napájací port SUP ZH‑D; Vákuový port VAC spája vákuový filter ZFC a potom s prísavkou; Výfukový port EXH pripája externý tlmič alebo výfukovú hadicu vedenú mimo zariadenia.

9. Dôležité prevádzkové poznámky

     • Olejová hmla je prísne zakázaná. Olejové nečistoty upchajú malý otvor trysky, spôsobia pokles sacej sily alebo úplné zlyhanie. Na úpravu zdroja vzduchu sa používa iba vzduchový filter.

     • Inline vákuový filter ZFC musí byť nainštalovaný na vákuovej strane. Vniknutie prachových častíc povedie k zablokovaniu trysky.

     • V prípade vyhadzovača ZH‑D s otvorom pre telo musí byť výfukový otvor EXH vybavený tlmičom, aby sa zabránilo nadmernej hladine hluku.

     • Odporúčaný prívodný tlak: 0,4–0,5 MPa. Neodporúča sa dlhodobá nepretržitá prevádzka pod plných 0,6 MPa.

     • Minimalizujte dĺžku hadice medzi vákuovým ejektorom a prísavkou, znížte objem potrubia pre rýchlejšiu odozvu vákua.
