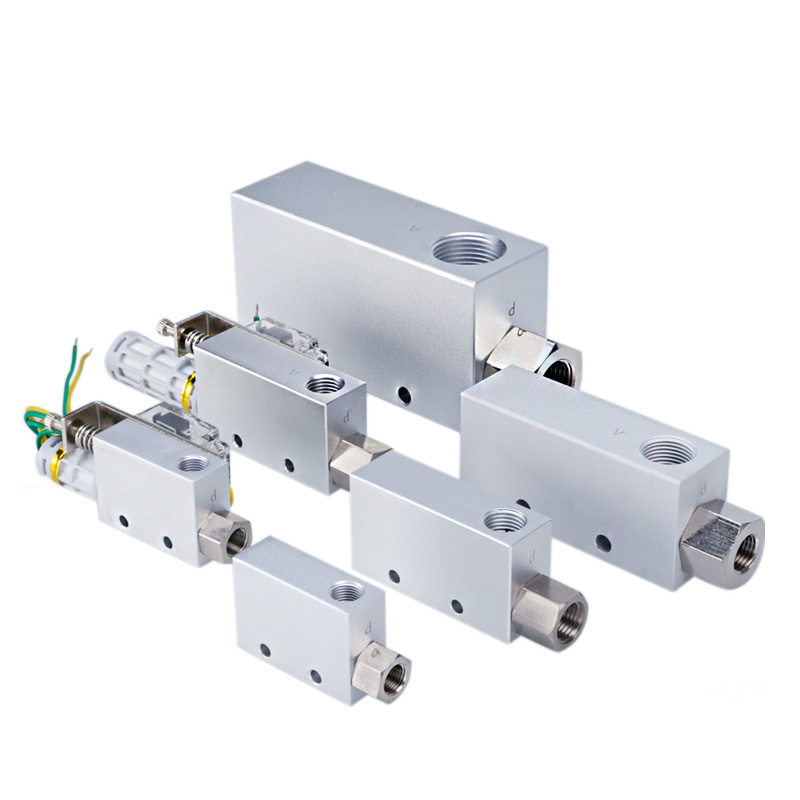

Vákuový ejektor série CV

Vákuový ejektor série SOLH CV, priama náhrada za vákuový generátor CONVUM s montážou 1:1 a kompatibilitou výkonu. Verzie HS s vysokým podtlakom 90-93 kPa / LS s vysokým prietokom, veľkosti trysiek 10-30. Modulárne možnosti: štandardný/nízkohlučný tlmič (až do 58 dB), vákuový tlakový spínač CK/DK, zabudovaný solenoidový ventil DC24V K25L. Ideálne pre 3C elektroniku, robotickú automatizáciu a 24-hodinovú nepretržitú prevádzku.

Odoslať dopyt

Popis produktu

Vákuový ejektor série CV | Modulárny vákuový generátor SOLH Convum Style

Značka: SOLH by Richge Technology | Priama náhrada za vákuový generátor CONVUM

1. Prehľad produktu

CONVUM je etablovaný japonský výrobca vákuových systémov, známy svojimi integrovanými, modulárnymi a vysoko spoľahlivými vákuovými ejektory. Náhradná verzia SOLH zdedí svoju klasickú štruktúru a systém pomenovania. Je to hlavná voľba pre elektroniku 3C a robotickú automatizáciu.

2. Pravidlo pomenovania modelu

Príklad:CV-10HS-MD

• CV: Sériový kód pre vákuový ejektor typu Convum

• 15/10/20/25/30: Veľkosť dýzy. Väčšie číslo = vyšší prietok a sací výkon

• HS / LS: Výkonnostná trieda

￮ HS: Typ s vysokým vákuom, vysoká úroveň vákua pre ťažké a utesnené obrobky

￮ LS: Typ s vysokým prietokom, veľký sací prietok pre porézne / netesné aplikácie

• M: Štandardný tlmič (hlučnosť 80-85dB)

• D: Vysoko výkonný tlmič (nízka hlučnosť 58-65dB)

• CK: Vybavený vákuovým tlakovým spínačom (spätná väzba signálu)

• DK: Tlakový spínač + 1m kábel

• K25L: Vstavaný solenoidový ventil DC24V pre automatické zapnutie / uvoľnenie vákua

3. Klasifikácia a konfigurácia modelu celej série

3.1 Základná verzia (bez tlmiča)

Model	Typ výkonu	Aplikácia
CV-10HS/15HS/20HS/25HS/30HS	Vysoký podtlak, bez tlmiča	Nákladovo citlivé aplikácie, žiadne požiadavky na hluk
CV-10LS/15LS/20LS/25LS/30LS	Vysoký prietok, bez tlmiča	Porézne / netesné obrobky, žiadne požiadavky na hluk

Verzia tlmiča 3.2 (štandardná / nízka hlučnosť)

Model	Typ tlmiča	Úroveň hluku
CV-10HS-M/15HS-M/20HS-M/25HS-M/30HS-M	Štandardný tlmič	80-85 dB
CV-10HS-MD/15HS-MD	Vysoko výkonný tlmič	58-65 dB
CV-10LS-M/15LS-M/20LS-M/25LS-M/30LS-M	Štandardný tlmič	80-85 dB
CV-10LS-MD/15LS-MD	Vysoko výkonný tlmič	58-65 dB

3.3 Verzia tlakového spínača (so spätnou väzbou signálu)

Model	Popis konfigurácie
CV-10HSCK-MD / 15HSCK-MD	Vysoký tlmič hluku + podtlakový spínač
CV-20HSCK / 25HSCK / 30HSCK	Štandardný tlmič hluku + vákuový tlakový spínač
CV-10HSDK /15HSDK	Vysoký tlmič + tlakový spínač + 1m kábel

Verzia solenoidového ventilu 3.4 (automatické vákuum a prerušovacie vákuum)

Model	Popis konfigurácie
CV-10HS-K25L /15HS-K25L	Vstavaný solenoidový ventil DC24V, bez tlakového spínača
CV-10HSCK-K25L /15HSCK-K25L	Solenoidový ventil + tlakový spínač, integrované ovládanie

4. HS High Vacuum VS LS High Flow Performance Porovnanie

Položka	Typ HS s vysokým vákuom	Typ LS s vysokým prietokom
Stupeň vákua	Vysoká (-90~-93 kPa)	Stredná (-85~-90kPa)
Sací prietok	Stredná	Vysoká (~+20% vyšší prietok oproti HS rovnakej veľkosti)
Vhodnosť obrobku	Ťažké diely, utesnené komponenty, kovové obrobky	Porézne obrobky, plechy, sklo, vysoké zaťaženie netesnosťami
Typický model	CV-15HS	CV-15LS

5. Sprievodca rýchlym výberom

1. Najprv vyberte veľkosť trysky

￮ Malá prísavka / ľahký obrobok: séria 10/15

￮ Stredná prísavka / bežný obrobok: 20 sérií

￮ Veľká prísavka / list / sklo: séria 25 / 30

2. Vyberte typ výkonu

￮ Silné sanie a zabránenie pádu: zvoľte HS

￮ Vyšší prietok a rýchlejší odber: zvoľte LS

3. Vyberte voliteľné príslušenstvo

￮ Dielňa citlivá na hluk: vyberte si vysokovýkonný tlmič hluku D

￮ Potrebujete signál spätnej väzby vákua: vyberte tlakový spínač CK

￮ Automatické vysávanie / uvoľnenie: vyberte vstavaný solenoidový ventil K25L

6. Hlavné výhody náhradnej verzie SOLH

• 1:1 zameniteľné s CONVUM: montážny rozmer, portové rozhranie a výkon plne kompatibilné, priama výmena.

• Kompletné portfólio konfigurácií: základná jednotka, integrovaný ventil, možnosti tlakového spínača a tlmiča, jednorazové riešenie.

• Vynikajúci nákladový výkon: cena je 1/3 ~ 1/2 dovezeného originálu, skvelé na zníženie nákladov na stroj v hromadnej výrobe.

• K dispozícii je možnosť nízkej hlučnosti: verzia s vysokým tlmičom hluku až do 58 dB pre tiché dielenské prostredie.

• Bezúdržbové prevedenie: žiadne pohyblivé časti, dlhá životnosť, vhodné na nepretržitú 24-hodinovú prevádzku.
