Nasúvacia armatúra mužského typu Tee série KQ2Y

SOLH KQ2Y Séria Samec Run Te Push-in fiting | Servisný T-pneumatický konektor

Značka: SOLH by Richge Technology | SMC KQ2Y ekvivalentné mužské odpalisko (servisné odpalisko) na jeden dotyk

1. Prehľad produktu

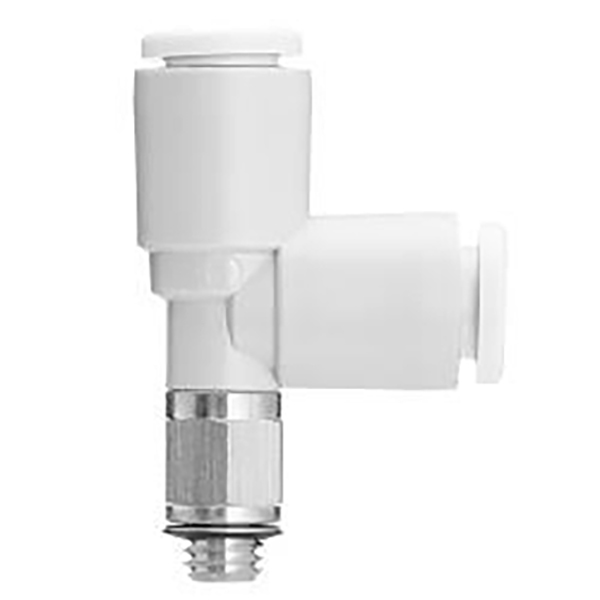

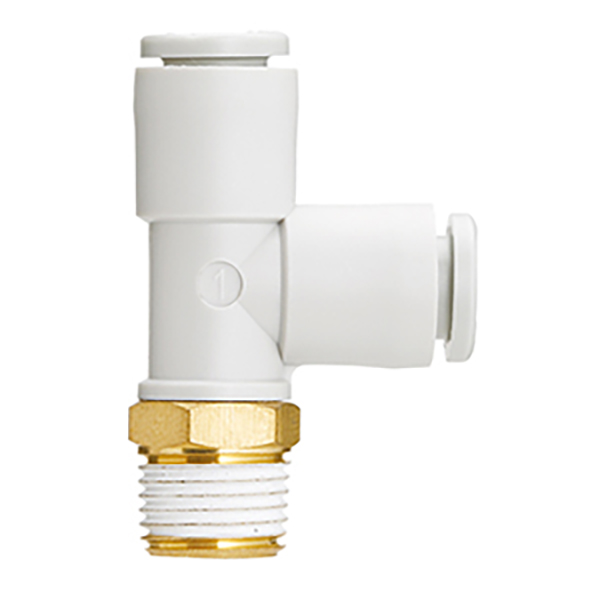

     KQ2Y je mužské odpalisko (bežne známe ako servisné odpalisko) zo série jednodotykových tvaroviek SOLH KQ2. Jeho základná konfigurácia je1 vstup s vonkajším závitom + 2 zasúvacie výstupy rovnakého priemeru. Rozvetvuje dve vzduchové trubice priamo z hlavného závitového otvoru a je jednou z najpoužívanejších odbočných armatúr v pneumatických systémoch.

2. Pravidlá pomenovania modelov

  Príklad rozdelenia modelu:KQ2Y06-01AS
     KQ2: nástrek druhej generácie série KQ2 (biele telo)
     Y: T-kus s vonkajším závitom, T-typ T s vonkajším závitom (1 vstup so závitom, 2 zasúvacie výstupy)
     06: Vonkajší priemer hadičiek pre nástrčné vývody: φ6mm
     01: Špecifikácia vonkajšieho závitu (R18; metrické M3/M5/M6)
     A: Tesnenie pre opakovanú montáž a demontáž; S: Vopred aplikovaný tesniaci prostriedok na závity, opakovane použiteľný; N: Poniklovaný odolný voči korózii

  Príklad:KQ2Y04-M5A → Vstup s vonkajším závitom M5, dvojité nástrčné výstupy φ4mm, tesnenie.

3. Štruktúra a základné funkcie

  3.1 Štruktúra typu T (1 vstup, 2 výstupy)

     • Vstup: Vonkajší závit (metrický M / Imperial R), pripája sa k ventilom, vzduchovým valcom a hlavnému potrubiu

     • Predajne: 2 zasúvacie porty rovnakého priemeru pre PU / nylonové hadičky, pripojenie bez náradia

     • Podpery koncov závitovOtáčanie o 360°. Orientáciu je možné po montáži voľne nastaviť, aby sa eliminovalo namáhanie hadičiek krútením.

  3.2 Kľúčové výhody

     • Dizajn priateľský k servisu: Nie je potrebné rezať hlavné potrubie. Odbočka priamo zo závitového portu pre jednoduché pridávanie a údržbu okruhu.

     • Kompaktný a ľahký: PBT plastové telo + poniklovaný mosadzný závit, malý pôdorys a nízka hmotnosť.

     • Kompatibilné s vákuom: Pracuje od vákua -100 kPa až do pretlaku 1,0 MPa, vhodné pre vákuové obvody.

     • Vysoký tesniaci výkon: NBR tesniaci krúžok. Tesnenie typu A umožňuje opakovanú demontáž; Vopred pokrytý tmel typu S zabraňuje úniku.

     • Jednoduché uvoľnenie trubice: Okrúhle tlačidlo na uvoľnenie. Stlačením odstránite hadičku bez poškodenia vonkajšej steny hadičky.

4. Zoznam modelov a špecifikácií

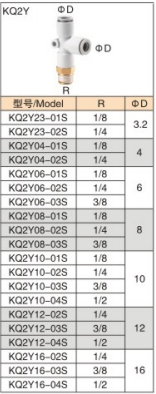

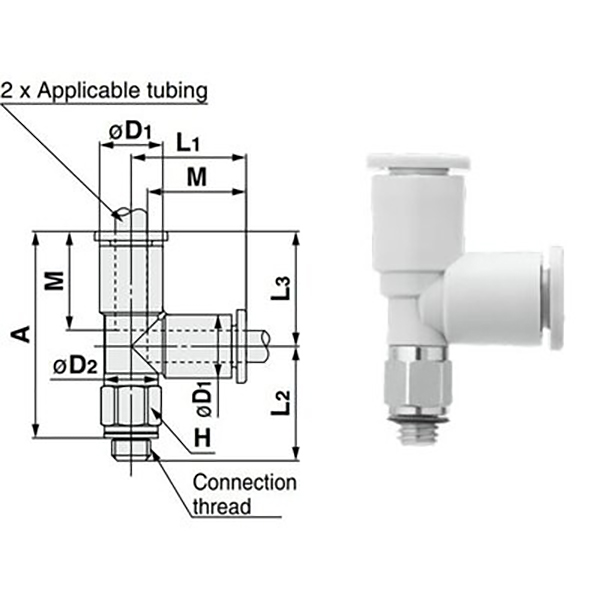

  4.1 metrický závit (M3/M5/M6)

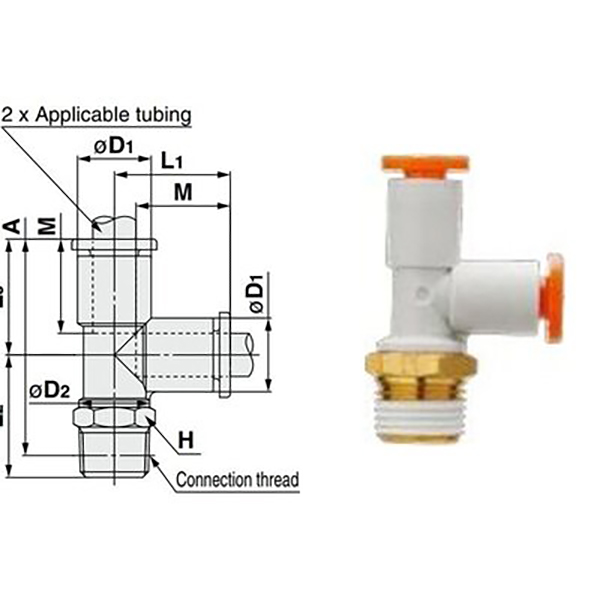

  4.2 Imperial trubkový závit (R1/8 ~ R1/2, priemyselný štandard)

5. Všeobecné technické špecifikácie (norma série KQ2)

6. Porovnanie výberu: KQ2Y vs KQ2D vs KQ2T

7. Pokyny pre výber a inštaláciu

  Sprievodca výberom

     • Odbočka z otvoru solenoidového ventilu / valca s vonkajším závitom → KQ2Y (napr. KQ2Y06-01AS)

     • Rozdelenie 1:2 v strednej časti potrubia, nízka hlučnosť → KQ2D

     • Štandardné pravouhlé rozdelenie, nákladovo citlivý projekt → KQ2T

  Poznámky k inštalácii

     • Rúry odrežte naplocho bez otrepov. Zasuňte hadičku úplne, kým nebudete počuť kliknutie, aby ste zabránili úniku vzduchu.

     • Typ A (tesnenie) možno opakovane rozobrať; Typ S (predbežný tmel) potrebuje po demontáži opätovné utesnenie.

     • Pre vákuové aplikácie zvoľte typ A s tesnením NBR, aby ste udržali stabilnú úroveň vákua.

8. Typické aplikácie

     • Výstupná vetva solenoidového ventilu: KQ2Y06-01AS namontovaná na porte R1/8 5/2-cestného solenoidového ventilu na napájanie dvoch vzduchových valcov.

     • Synchronizované ovládanie valca: KQ2Y08-02AS na hlavnom závitovom porte R1/4 na rozdelenie na dve trubice φ8 pre synchrónne ovládanie dvoch valcov.

     • Renovácia vákuového okruhu: Odbočka z hlavného závitového portu vákuového generátora k vákuovým prísavkám, jednoduchá údržba a úprava.
