KQ2Z Series Branch Univerzálne mužské koleno

SOLH KQ2Z multiportové nástrčné armatúry, SMC KQ2Z ekvivalentný pneumatický rozdeľovač. Štyri podtypy: 1-v-2, stohovateľné KQ2ZF, 1-v-4 KQ2ZD a 1-v-6 KQ2ZT. PBT telo s poniklovaným mosadzným závitom, kompatibilné s PU/PA trubicami pre vákuové a pretlakové obvody. Richge Technology ponúka stabilné zásoby a spoľahlivú výrobu pre automatizáciu distribúcie vzduchu.

Odoslať dopyt

Popis produktu

Násuvné armatúry rozdeľovača s viacerými portami série KQ2Z | SMC KQ2Z ekvivalentné pneumatické rozdeľovače

Značka: SOLH by Richge Technology | KQ2Z Viacvýtokové pneumatické rozdeľovacie armatúry jedným dotykom

1. Prehľad produktu

Séria KQ2Z patrí do rodiny pneumatických jednodotykových kovaní SOLH KQ2. Ide o viacodvetvovú armatúru s vonkajším závitom s jedným prívodom vzduchu a viacerými súčasnými trubicovými výstupmi. Konštrukcia push-to-connect pre vkladanie a vyberanie hadičiek bez náradia, používaná na centralizovanú distribúciu vzduchu v pneumatických systémoch. K dispozícii sú štyri podmodely:

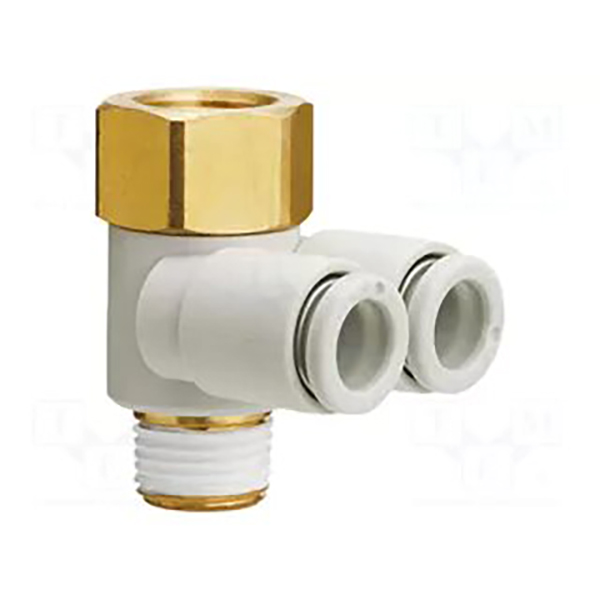

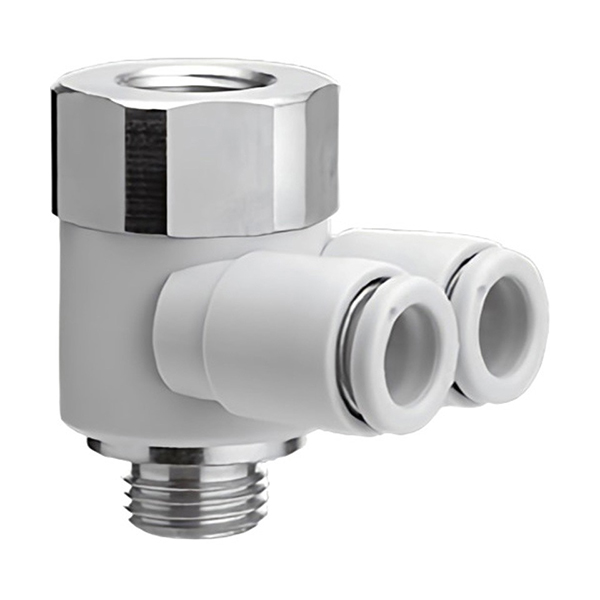

KQ2Z: 1-in 2-out duálny port, externá šesťhranná montáž

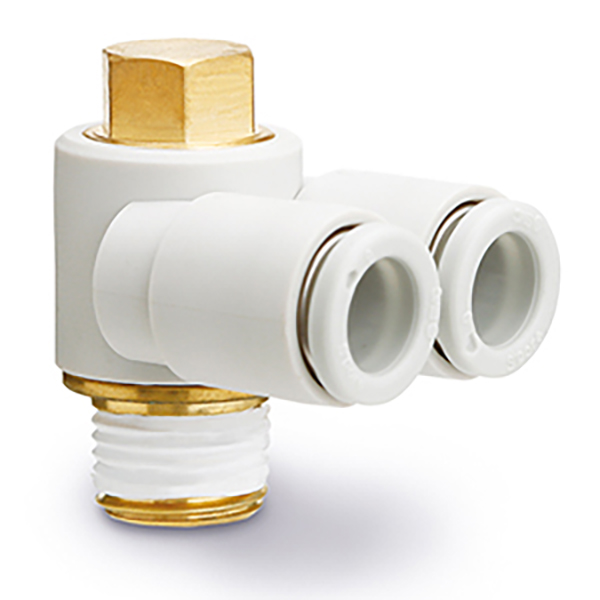

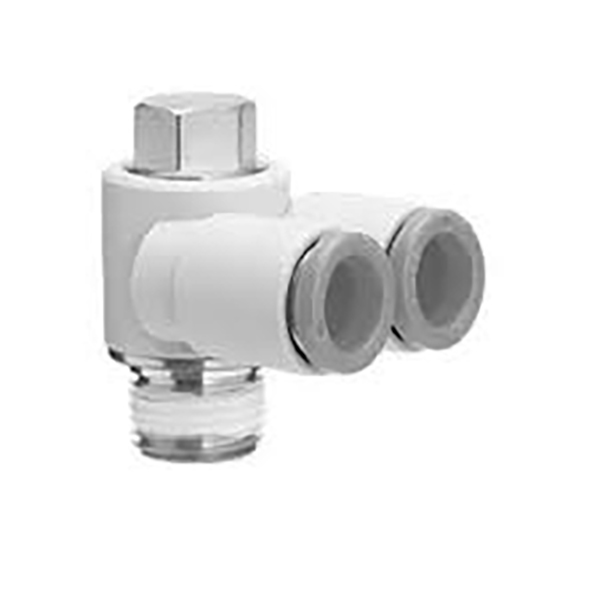

KQ2ZF: 1-v 2-out stohovateľný rozdeľovač, horný Rc vnútorný závit pre kaskádové extra rozdeľovače

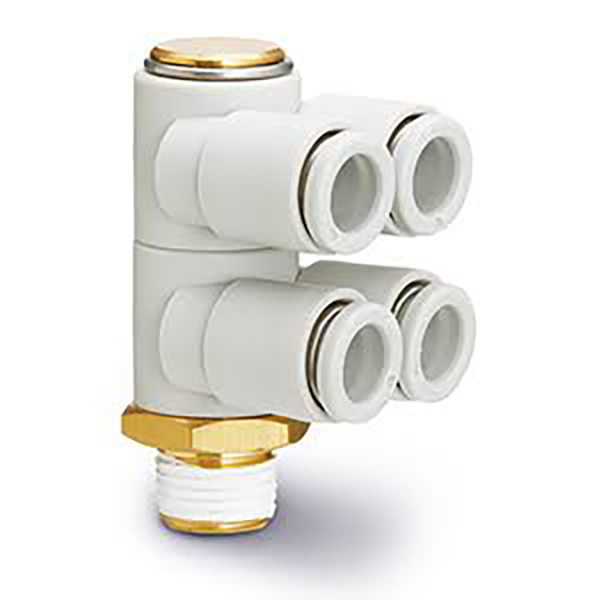

KQ2ZD: 1-v 4-out štvorcestný rozdeľovač odbočiek

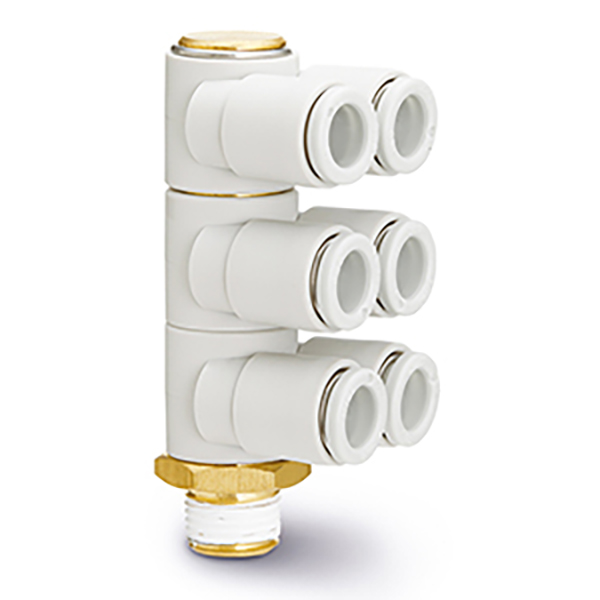

KQ2ZT: 1-v 6-out šesťcestný odbočný rozdeľovač

Hlavné výhody: Kompaktný dizajn rozdeľovača na úsporu inštalačného priestoru. Telo PBT s poniklovaným mosadzným závitom. Kompatibilné s PU / PA pneumatickými hadicami, funguje pre pretlakové aj vákuové okruhy. Priama zásuvná náhrada za originálne kovania SMC KQ2Z.

2. Vysvetlenie kódu modelu

Formát: KQ2Z □□ - □□S

KQ2Z: Sériový kód pre viacportovú montáž odbočkového rozdeľovača
□□: Vonkajší priemer rúry ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Prípona:

01S02S/03S/04S: Imperial R vonkajší kužeľový závit (1/8", 1/4", 3/8", 1/2")
M5: Metrický vonkajší závit M5×0,8

KQ2ZF: Stohovateľná verzia, spodný R vonkajší závit + horný Rc vnútorný závit. Viaceré KQ2ZF môžu byť pripojené end-to-end na rozšírenie výstupného množstva.

3. Úplný zoznam modelov

3.1 KQ2Z (1-v, 2-out, externý šesťhranný držiak)

Model	Vnútorná niť R	Rúrka ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5 × 0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-in 2-out stohovateľný typ, R + Rc závit)

Model	R/Rc závit	Rúrka ΦD
KQ2ZF04-M5	M5 × 0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

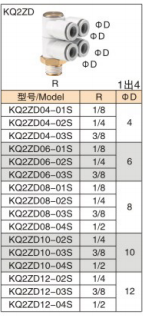

3,3 KQ2ZD (1-v-4-out)

Model	Vnútorná niť R	Rúrka ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

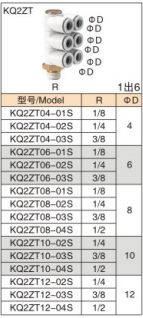

3,4 KQ2ZT (1-v, 6-out)

Model	Vnútorná niť R	Rúrka ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Materiálové a technické špecifikácie

Položka	Parameter
Materiál tela	Technický plast PBT, vysoká pevnosť a odolnosť proti nárazu
Závitový komponent	Poniklovaná mosadz, antikorózna a odolná voči korózii
Pečatný prsteň	NBR nitrilový kaučuk
Kompatibilné hadičky	PU trubica, PA nylonová pneumatická trubica
Pracovný tlak	0 ~ 1,0 MPa, použiteľné pre podtlak vákua
Prevádzková teplota	-20 ℃ ~ +60 ℃
Spôsob pripojenia	Nástrčné kovanie; stlačte uvoľňovací krúžok na vloženie / vybratie hadičky

5. Aplikačné scenáre

• Automatizačné stroje, robotické polia prísaviek: viaccestná distribúcia jedného zdroja vzduchu, nahradenie tradičných rozdeľovacích blokov a šetrenie inštalačnej plochy

• Synchronizovaný prívod vzduchu pre viacero valcov, centralizované potrubie okolo kompaktných ventilových ostrovčekov

• KQ2ZF je možné stohovať do série, aby sa na požiadanie rozšírilo množstvo výstupu, flexibilná zostava rozdeľovača

• Náhrada dovozu, zásuvná náhrada za armatúry rozdeľovača série SMC KQ2Z

6. Poznámky k inštalácii

• Koniec rúrky odrežte zvisle naplocho, hadičku úplne vložte do dna armatúry pre spoľahlivé utesnenie.

• Omotajte malé množstvo PTFE pásky na vonkajší závit, použite mierny uťahovací moment, aby ste zabránili prasknutiu plastového tela.

• Odstránenie trubice: stlačte biely uvoľňovací krúžok a súčasne vytiahnite trubicu smerom von.

• Pri kaskádovej aplikácii KQ2ZF zaručte utesnenie závitu. Po viacstupňovom stohovaní neprekračujte menovitý tlak.
