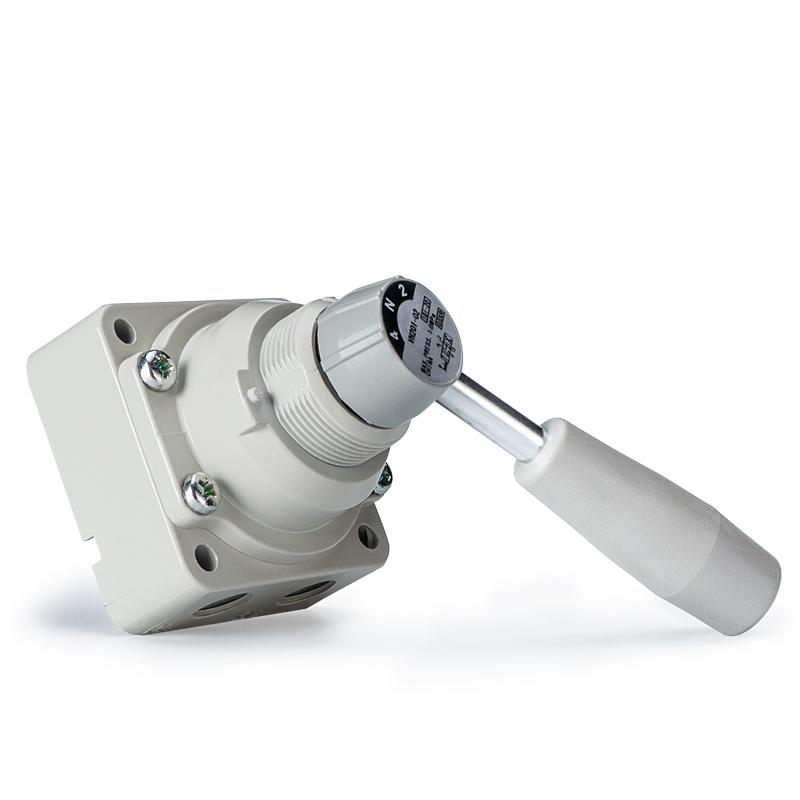

SOLH VH séria 4-cestný 90° ručný ručný ručný ventil spína vzduchové okruhy pomocou otočnej rukoväte, s tromi voliteľnými centrálnymi funkciami: 3-polohový stred zatvorený, 3-polohový stredový výfuk a 2-polohový typ. Prijímací presné rotačné tesnenie cievky pre ultranízky vnútorný únik, má telo zo zinkovej zliatiny / tlakovo liateho hliníka a dlhú životnosť bez mazania, so vstavaným mechanickým blokovaním polohy, aby sa zabránilo náhodnej prevádzke. Podporuje rozloženie potrubia s bočným portom a spodným portom, ktoré je k dispozícii pre zapustenú montáž do panelu alebo priame upevnenie tela, s veľkosťou portov od Rc1/4" do 1" a maximálnym prevádzkovým tlakom 0,7~1,0MPa. Stredová uzavretá verzia udržuje upínací tlak valca počas vypnutia, zatiaľ čo stredový výfuk úplne uvoľňuje tlak pre bezpečnú údržbu. Široko používaný na ručné prevracanie valcov, odvzdušňovanie zariadenia, núdzovú izoláciu zdroja vzduchu, ručné ovládanie poloautomatického stroja a pneumatické skúšobné stolice.

Miniatúrny 2/3-portový mechanický tanierový ventil SOLH VM1 (VM100) je plne zameniteľný s ekvivalentnými modelmi SMC. Vďaka kompaktnej spoľahlivej tesniacej štruktúre taniera sa vyznačuje ultra-úzkou šírkou 11 mm a hmotnosťou iba 60 g pre jednoduché zabudovanie a inštaláciu na husté stohovanie vo vnútri stroja. Prevádzkový tlak sa pohybuje od -100 kPa vákua do 1,0 MPa pretlaku, s dizajnom bez mazania, vynikajúcou tesnosťou a silnou odolnosťou voči prachu. K dispozícii sú viaceré možnosti závitov vrátane M5, Rc1/8, NPT1/8 a G1/8, ktoré podporujú rozloženie potrubia s bočným portom a spodným portom. Ponúka sa celá séria vymeniteľných hláv ovládača: štandardný/krátky piest, rovná/krátka/jednosmerná páka proti odskoku, ploché tlačidlo, žlté hríbové núdzové zastavenie, zelené tlačidlo indikátora, páka závesu a uzamykateľný otočný gombík, s kompletnými 2-portovými a 3-portovými variantmi NC/NO. Široko používaný na detekciu limitu zdvihu valca, ručné spúšťanie krokovaním, bezpečnostné núdzové blokovanie, prepínanie vzduchu mini prípravkom a vákuové spúšťacie obvody, funguje ako univerzálny mechanický spúšťač signálu vzduchu pre kompaktné automatizačné zariadenia.

Stredný mechanický tanierový ventil SOLH VM2 (VM200) je plne zameniteľný so zodpovedajúcimi modelmi SMC. Vďaka strednej tanierovej konštrukcii s koeficientom prietoku Cv=0,87 je jeho prietoková kapacita približne 8-krát vyššia ako u série mini VM1, ktorá je vybavená štandardným portom Rc1/4 a voliteľnými závitmi NPT/G1/4. Pracuje pod 0 ~ 1,0 MPa a nie je kompatibilný s vákuom, používa tesnenie bez mazania odolné voči opotrebovaniu a robustné kovové telo. K dispozícii sú rozloženia bočných portov a spodných portov podporované kompletným radom vymeniteľných ovládačov: štandardný valček POM / kalená oceľ odolná proti oderu, valček s jednosmerným odskokom, rovný piest, ploché tlačidlo, žltá hubicová hlava núdzového zastavenia, zelené tlačidlo indikátora a uzamykateľný gombík závesu. Variant valčekov z kalenej ocele je vhodný pre vysoko zaťažené výrobné linky s vysokým opotrebovaním. Široko používaný na detekciu limitu zdvihu valca a posuvného stola, manuálne spúšťanie zariadenia do prevádzky, prepínanie vzduchu u prípravku a bezpečnostné núdzové blokovanie, slúži ako hlavný mechanický vzduchový spúšťací ventil pre baliace, textilné, tlačiarenské a všeobecné automatizačné výrobné linky.

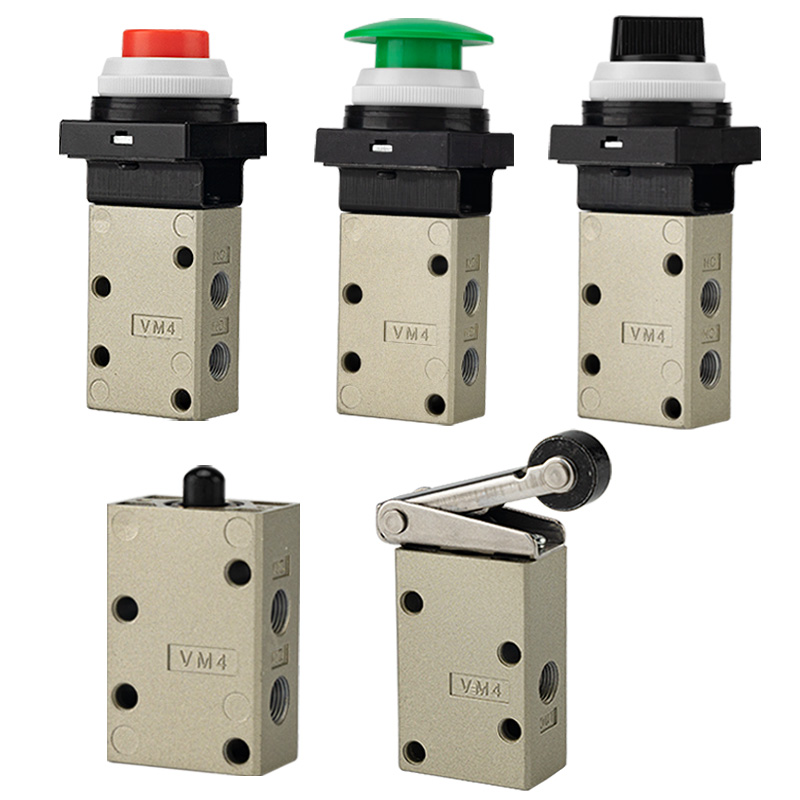

Stredný 3-cestný tanierový mechanický ventil SOLH VM4 (VM400) je plne zameniteľný s ekvivalentnými modelmi SMC, umiestnenými medzi mini VM1 a vysokoprietokovými VM2 sériami. Jeho hlavná výhoda spočíva v kompatibilite s plným rozsahom tlaku od -100 kPa vákua do 1,0 MPa pretlaku, čo je funkcia nedostupná na VM2. Prijíma štandardný port Rc1/8 s voliteľnými závitmi NPT/G1/8 a prietokovou kapacitou Cv=0,38, podporuje usporiadanie bočných a spodných portov. Postavený s pevným kovovým telom, odoláva nárazom 1 000 m/s² a silným vibráciám, vhodný pre náročné výrobné linky s vysokým zaťažením, s tesnením tanierového taniera odolným voči prachu a bez mazania pre dlhú životnosť. K dispozícii je kompletná sada vymeniteľných pohonov: štandardná / kalená oceľová valčeková páka, jednosmerný valček proti odskoku, rovný piest, viacfarebné hríbové núdzové zastavovacie tlačidlá, 2/3-polohové otočné gombíky, uzamykateľné tlačidlá a páky prepínacích pántov. Široko používaný pri detekcii limitov zdvihu valca a posuvného stola, vákuových adsorpčných/uvoľňovacích obvodoch, manuálnom spúšťaní zariadení, núdzovom blokovaní stroja a prepínaní upínacích prípravkov, je to ideálny stredný mechanický spúšťací ventil pre pracovné podmienky vyžadujúce vákuovú kompatibilitu a silnú odolnosť proti nárazom.

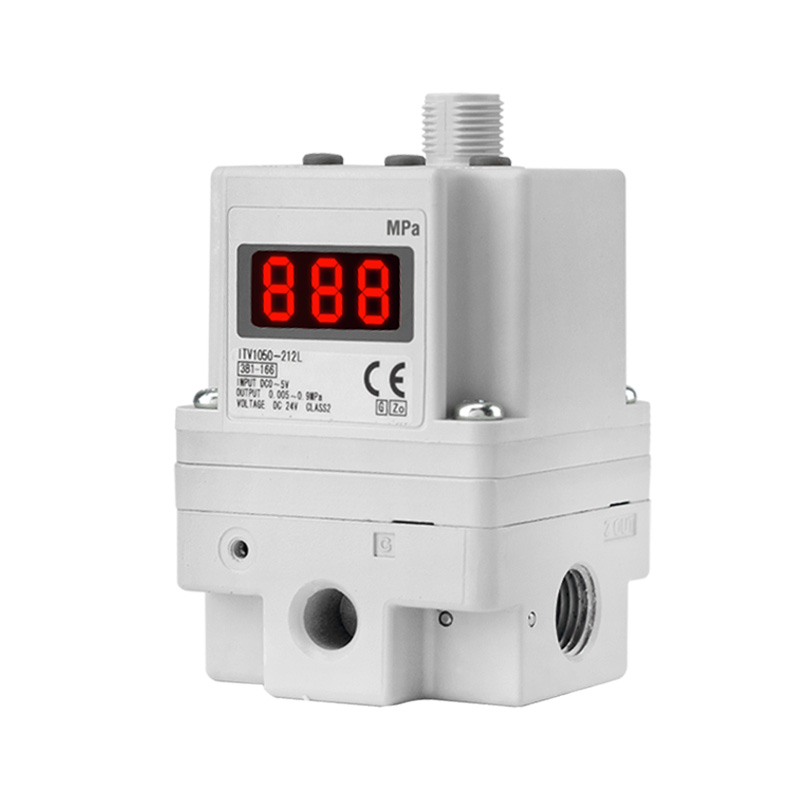

Vysokoprietokový elektropneumatický proporcionálny ventil SOLH ITV je plne zameniteľný s ekvivalentnými modelmi SMC. Vďaka systému tlakovej spätnej väzby s uzavretou slučkou akceptuje napätie DC0–10V, prúdové analógové signály 4–20mA a voliteľnú fieldbus komunikáciu vrátane CC-Link, PROFINET, EtherNet/IP na dosiahnutie plynulej, vysoko presnej diaľkovej regulácie tlaku vzduchu s presnosťou riadenia ±1 % FS a ochranou proti prachu a striekajúcej vode IP65. Tri série pokrývajú rôzne rozsahy prietoku: ITV1100 pre mikro nízky prietok, ITV2100 pre univerzálny stredný prietok a ITV3100 pre silný vysoký prietok až do 4400 l/min ANR, s nastaviteľným tlakom od 0,005 do 0,9 MPa. Podporuje Rc/NPT/G závity a nástrčné fitingy, vstavaný LED digitálny displej a autodiagnostický alarm pri nízkom napájaní DC24V. Široko používaný pre ovládanie valca s veľkým otvorom, riadenie konštantného napätia filmu a drôtu, polovodičové a optické presné procesy, automatické dávkovanie a poťahovanie, viacstupňové prepínanie tlaku pre zváracie a nitovacie zariadenia, nahrádzajúce viaceré manuálne regulátory na realizáciu digitálneho centralizovaného riadenia tlaku na automatizovaných výrobných linkách.

Inline spätné ventily SOLH XTO674 a INA14 zdieľajú rovnakú konštrukčnú platformu s ultranízkym praskacím tlakom 0,01 MPa, kompatibilným so stlačeným vzduchom aj čistou vodou na ochranu proti spätnému toku vo vákuovom a nízkotlakovom potrubí. XTO674 je celomosadzná kryogénna verzia pracujúca až do -30 ℃; Štandardná séria INA14 ponúka telo z mosadze alebo nehrdzavejúcej ocele SUS304 vybavené štandardnými tesneniami NBR plus voliteľné tesnenia FKM odolné voči oleju a vysokým teplotám a tesnenia CR odolné voči poveternostným vplyvom. Kompaktný inline dizajn so závitom so šípkou prietoku môže byť namontovaný priamo do potrubia bez dodatočných držiakov, čo účinne zabraňuje strate vákua a spätnému prúdeniu vzduchu pri inštalácii medzi vákuové generátory a prísavky. Tieto dve série majú identické celkové rozmery a veľkosti závitov pre priamu výmenu v poli bez úpravy potrubia, široko používané v kryogénnych zariadeniach, vákuových výrobných linkách, vysokoteplotných kvapalinových okruhoch odolných voči korózii a všeobecných pneumatických a vodných potrubiach na jednosmerné udržiavanie tlaku a prevenciu spätného toku.

SOLH HLH ultratenký lineárny posuvný valec s bočnou L koľajnicou využíva integrovanú jednostrannú recirkulačnú guľôčkovú vodiacu koľajnicu so štíhlym nízkoprofilovým telom na úsporu inštalačného priestoru, dvojčinným pneumatickým posúvačom určeným na presné polohovanie s malým zaťažením. Veľkosti otvorov sa pohybujú od 6, 10, 16 do 20 mm so štandardnými zdvihmi 5–60 mm, prevádzkovým tlakom 0,15~0,7 MPa a pracovnou teplotou od -20 ℃ do 70 ℃. Telo valca obsahuje 4-smerné montážne závitové otvory a 3-stranné vzduchové otvory pre flexibilné usporiadanie potrubia. Posuvný vozík je vybavený otvormi so závitom na upevnenie a otvormi pre polohovacie kolíky na hornom a prednom povrchu. Vstavaný magnetický krúžok je štandardne dodávaný s dvojitými bočnými otvormi na montáž magnetických jazýčkových spínačov. Plávajúci kĺb medzi piestnou tyčou a vozíkom eliminuje bočné bočné zaťaženie a zaisťuje vynikajúcu rovnosť a presnosť proti otáčaniu. V porovnaní s dvojkoľajnicovou sériou HLQ sa HLH vyznačuje štíhlejším obrysom pre stiesnený úzky priestor, ktorý sa široko používa v 3C a polovodičových mini kontrolných prípravkoch, ľahkých tlačných upínacích jednotkách a vratných polohovacích mechanizmoch v kompaktných automatizačných strojoch.

Dvojhriadeľové klzné valce SOLH HLQ / HLQL využívajú recirkulačné guľové lineárne vedenia, vrátane kompaktnej štandardnej verzie HLQ s valcom namontovaným na boku a ultrapevného symetrického modelu HLQL. Veľkosti otvorov sa pohybujú od 6 do 25 mm so zdvihmi 10–150 mm. Konštrukcia dvojitej paralelnej piestnice poskytuje silný ťah a vynikajúci výkon proti krúteniu a otáčaniu. Zabudovaný plávajúci kĺb medzi piestom a posuvným vozíkom kompenzuje excentrické bočné zaťaženia. Základňa obsahuje 3-smerné montážne závitové otvory, zatiaľ čo posuvný vozík poskytuje montážne otvory a polohovacie kolíky na viacerých povrchoch; bočné sloty pre magnetické jazýčkové spínače a vstavaný magnet sú súčasťou štandardnej výbavy. K dispozícii sú viaceré možnosti nárazníkov: dvojitý / jednoduchý nastaviteľný vzduchový nárazník, hydraulický tlmič nárazov a externé dorazové bloky pre hladký vratný pohyb a vysokú presnosť opakovania polohy. HLQ sa hodí pre stredne malé bremená s obmedzeným priestorom, zatiaľ čo symetrické HLQL zvláda ťažké bremená a silné excentrické presadenie. Široko používaný na automatický prenos, presné upínanie a lineárne polohovanie v 3C, polovodičových montážnych a testovacích zariadeniach.

Dvojhriadeľové klzné valce SOLH HLS / HLSL využívajú krížové valčekové vedenia s priamym kontaktom, ktoré poskytujú oveľa vyššiu tuhosť, presnosť opakovaného polohovania a odolnosť voči excentrickému zaťaženiu ako modely s guľôčkovým vedením HLQ. K dispozícii sú dva varianty: štandardný HLS s bočným kompaktným valcom pre stredne malé zaťaženie bez výrazného presadenia; symetrický HLSL so stredovým valcom a dvoma paralelnými valcami pre veľké zaťaženie, veľký excentrický krútiaci moment a požiadavky na ultrapresnosť. Veľkosti otvorov pokrývajú 6–25 mm a zdvihy 10–150 mm. Dvojité piestne tyče poskytujú silný ťah a odolnosť proti krúteniu, zatiaľ čo vstavané plávajúce kĺby eliminujú bočné deformačné napätie. Základňa podporuje 3-smerné montážne otvory, posuvný vozík si vyhradzuje závity a polohovacie kolíky na viacerých povrchoch a magnetický krúžok plus sloty pre senzory sú štandardom. Nastaviteľné vzduchové tlmiče, hydraulické tlmiče a externé mechanické dorazy sú voliteľným príslušenstvom. Prevádzková teplota sa pohybuje od -20 ℃ do 70 ℃. Široko používaný v polovodičovej, lekárskej automatizácii, prípravkoch na obrábacie stroje a iných vysokovýkonných polohovacích staniciach s ultra presným prenosom a upínaním.
