Jazýčkový mechanický tlakový spínač série IS10

Značka: SOLH by Richge Technology

Umiestnenie produktu

     Séria SOLH IS10 je bezkontaktný jazýčkový (suchý jazýčkový) mechanický tlakový spínač, základný komponent na monitorovanie tlaku pre štandardné pneumatické obvody. Vďaka jednoduchej kompaktnej konštrukcii a mimoriadne spoľahlivému výkonu s dlhým cyklom je široko zladený s tromi jednotkami mazacieho regulátora vzduchového filtra FRL na detekciu tlaku vzduchu v reálnom čase a výstup signálu blokovania.

Pracovný princíp a vnútorná základná štruktúra

  1. Princíp fungovania

     - Stlačený vzduch tlačí piest proti napätiu pružiny, vstavaný magnet na pieste sa pohybuje blízko jazýčkovej trubice, aby sa dokončila magnetická spúšť a vedenie obvodu. Keď tlak vzduchu klesne pod prah resetovania, pružina zatlačí piest späť, magnet sa vzdiali od jazýčkovej trubice a obvod sa preruší.

  2. Hlavné konštrukčné časti

     -- Piest s integrovaným permanentným magnetom: Sníma posun tlaku vzduchu

     -- Jazýčková trubica (suchý jazýčkový spínač): Bezkontaktné magnetické ovládanie, nulové mechanické opotrebenie kontaktov

     -- Skrutka na nastavenie tlaku: Manuálne nastavenie prahu spustenia pomocou skrutkovača

     -- Mechanické odstupňované zobrazovacie okienko: Priame odčítanie prednastavenej hodnoty tlaku v jednotkách MPa

Štandardná tabuľka základných technických špecifikácií

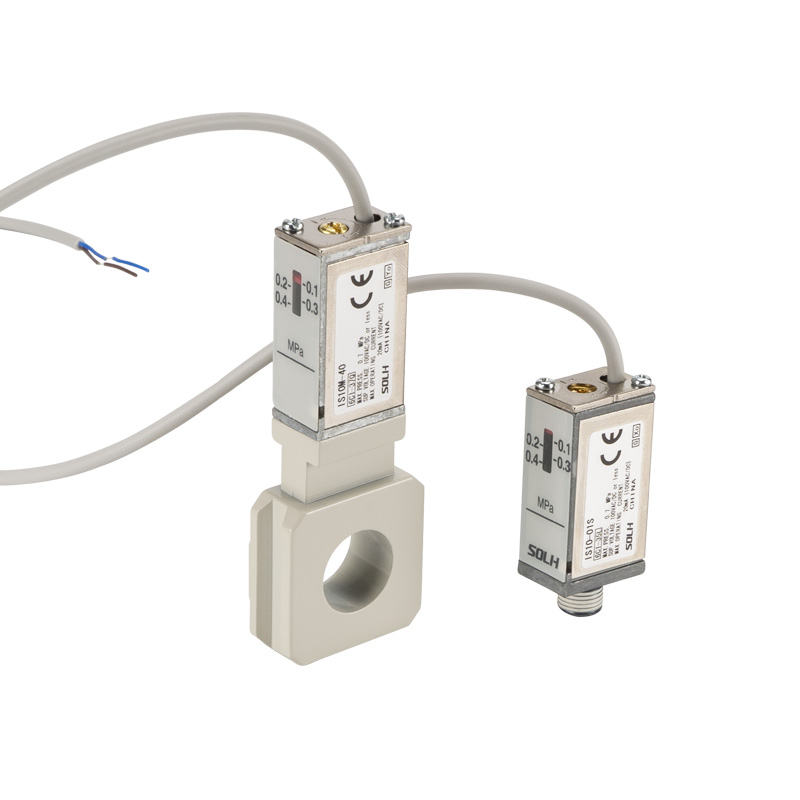

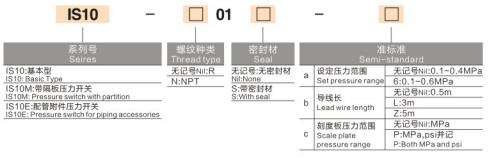

Model celej série a dva štýly montáže

Dve hlavné inštalačné štruktúry pre rôzne požiadavky na usporiadanie:

  1. Typ montáže so závitom (IS10-01S)

     - Priama inštalácia skrutkou cez závit R1/8, kompatibilná s jednovalcom, výstupom solenoidového ventilu a mini samostatnými vzduchovými servisnými jednotkami.

  2. Typ montáže základne rozdeľovača (IS10M / IS10E)

     -- IS10M vybavený štvorcovou upínacou základňou na boku, môže byť priamo prichytený na štandardné AC modulárne FRL tri jednotky SMC bez ďalších adaptérov, čím sa šetrí vnútorný inštalačný priestor skrine.

Hlavné konkurenčné výhody produktu

  1. Nulové opotrebovanie mechanického kontaktu

     - Bezkontaktné magnetické spustenie, žiadna elektrická iskra v kontaktnom bode; životnosť 5~10 krát dlhšia ako tradičné mechanické mikrokontaktné tlakové spínače, ako je IS3000.

  2. Intuitívna offline kalibrácia tlaku

     -- Bočné vstavané okienko stupnice MPa, nastavenie nastavovacej skrutky pomocou skrutkovača; prah tlaku je možné nastaviť bez napájania na mieste.

  3. Univerzálna kompatibilita so záťažou AC & DC

     -- Podporuje všetky AC/DC napätia pod 100 V, môže priamo riadiť miniatúrne solenoidové ventily alebo pripojiť digitálne vstupné terminály PLC bez medziľahlého relé.

  4. Miniatúrny ľahký kompaktný dizajn

     -- O 16 % ľahší a o 11 % menší objem ako stará generácia série IS1000, dokonale zapadá do vysoko integrovaného úzkeho automatického usporiadania zariadení.

Zhoda typických scenárov priemyselných aplikácií

  1. Monitorovanie nízkeho tlaku hlavného zdroja vzduchu a alarm

     -- Inštalované na výstupe z troch jednotiek FRL; vyšle poplachový signál blokovania, keď napájací tlak klesne pod 0,4 MPa, aby chránil pneumatické vibrátory a klepacie kladivá pred nedostatočným poškodením ťahom.

  2. Potvrdenie polohy plného zdvihu valca

     -- Keď sa valec úplne vysunie, tlak v komore stúpne na prednastavenú hodnotu na výstupný spúšťací signál pre sekvenčné blokovanie ďalšej činnosti výrobnej stanice.

  3. Bezpečnostná ochrana obvodu vibrátora

     - Monitor pracovného tlaku vzduchu v reálnom čase; vypnite napájanie rýchleho výfukového ventilu, keď je tlak nižší ako prahová hodnota, zabráňte vyhoreniu vibrátora spôsobenému slabou vibračnou silou.

Zhrnutie jednej vety

     Bezdotykový tlakový spínač s jazýčkovou trubicou radu SOLH IS10 ponúka inline závitovú montáž a prichytenie na rozdeľovač FRL, s nastaviteľným rozsahom 0,1 ~ 0,6 MPa, životnosťou 5 miliónov cyklov a offline kalibráciou tlaku, ideálny lacný kompaktný snímač tlaku vzduchu pre valec, vibrátor a všeobecnú automatizáciu pneumatických obvodov.
