Násuvné nástavce rozvetvených T-kusov série KQ2D

SOLH KQ2D séria Y-Ty rozvetvené T-násuvné fitingy | SMC KQ2D ekvivalentné pneumatické rozdeľovače 1 až 2

Značka: SOLH by Richge Technology | Jednodotykové pneumatické T-kusové tvarovky KQ2D typu Y

1. Prehľad produktu

     KQ2D séria je Y-typ odbočného T-kusu, ktorý patrí do SOLH kompletnej rodiny KQ2 pneumatických jednodotykových tvaroviek. Vďaka beznástrojovému dizajnu push-to-connect efektívne rozdeľuje jeden zdroj vzduchu na dva paralelné vzduchové okruhy pre automatizované pneumatické systémy.

     Štrukturálna klasifikácia: Rozdvojená 1-v 2-výstupná konštrukcia v tvare Y, dostupná v troch typoch: T-kus Y s rovnakým priemerom, T-kus s vnútorným kužeľom R so závitom Y a T-kus s metrickým jemným M závitom.

     Materiál a kompatibilita: Vysoko pevné telo PBT, príchytky z nehrdzavejúcej ocele, tesniace krúžky z nitrilovej gumy NBR. Kompatibilné s PU polyuretánovými rúrami a PA nylonovými rúrkami, dvojúčelové pre stlačené vzduchové pretlakové a vákuové podtlakové potrubia.

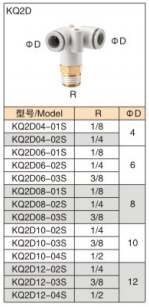

2. Úplná klasifikácia modelov a zoznam špecifikácií

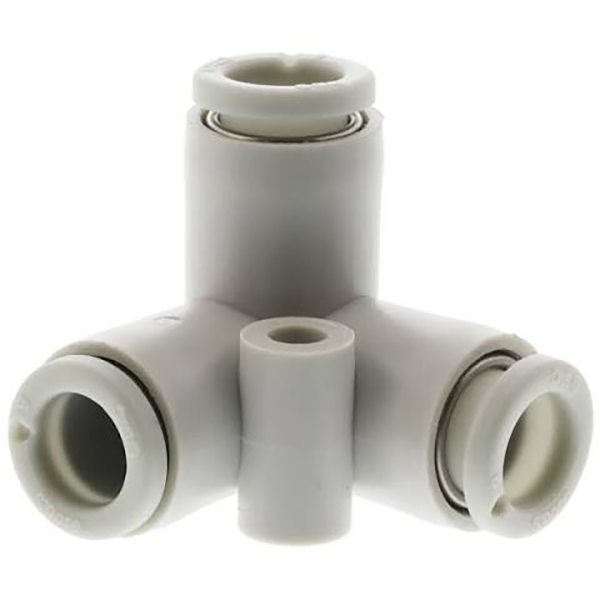

2.1 Y T s rovnakým priemerom (KQ2Dxx-00, bezzávitové, 3-cestné rovnakej veľkosti)

Všetky tri porty majú rovnaký priemer trubice, bezzávitový dizajn pre vyváženú distribúciu vzduchu 1:2 v potrubných systémoch s rovnakými špecifikáciami.

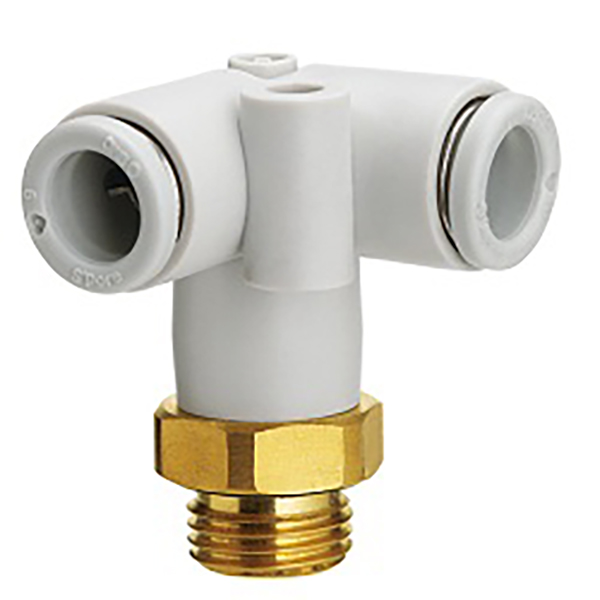

2.2 T-kus s vonkajším kužeľovým závitom R Y (vstup so spodným závitom, výstupy s dvoma rúrkami)

Spodný imperiálny R kužeľový vonkajší závit pre vstup zdroja vzduchu, horné dva paralelné zasúvacie porty pre pripojenie trubice, vhodné pre závitovú inštaláciu a pevné odbočenie zdroja vzduchu.

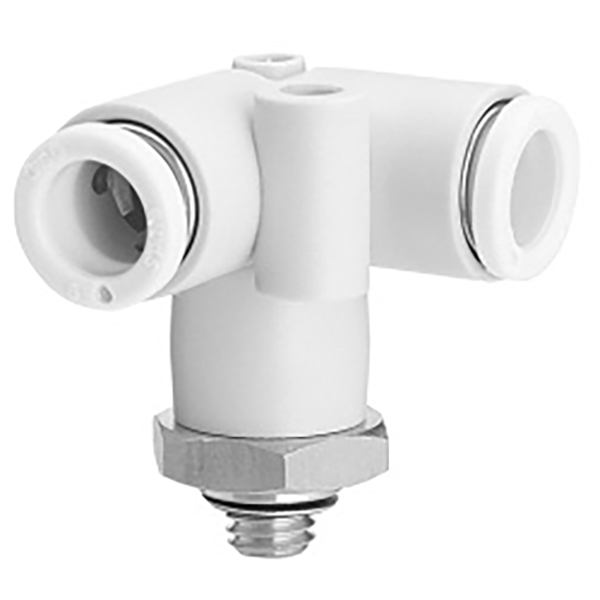

2,3 Metrický jemný vonkajší závit M Y T (spodný vstup so závitom M, výstupy z dvoch rúrok)

Spodný presný metrický jemný vonkajší závit, kompaktná konštrukcia pre miniatúrne pneumatické moduly a potrubia automatizačných zariadení pre malé priestory.

3. Technické špecifikácie

4. Aplikačné scenáre

     • 1-to-2 distribúcia zdroja vzduchu pre automatizované výrobné linky a pneumatické okruhy prípravkov

     • Synchrónny prívod vzduchu s dvojitou prísavkou pre robotické vákuové systémy s koncovým efektorom

     • Paralelné delenie potrubia pre dvojvalcový synchrónny chod

     • Kompaktné a prehľadné vedenie hadičiek pre pneumatické zariadenia v úzkom priestore

5. Sprievodca výberom: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D tričko typu Y: Prijíma hladké rozdelenie v tvare Y s dvoma paralelnými výstupmi. Vyznačuje sa menšou turbulenciou prúdenia vzduchu a menším poklesom tlaku, čím poskytuje vyváženejšiu distribúciu prúdu vzduchu. Optimalizované pre úzke inštalačné priestory a paralelné vedenie hadičiek na rovnakej strane, perfektne sa hodí pre duálne synchrónne prísavky a dvojvalcové systémy.

     • Tričko KQ2T typu T: Klasická ortogonálna štruktúra v tvare T s vertikálnym bočným vetvením. Navrhnuté pre štandardné 90° vertikálne bočné odklonenie potrubia, ideálne pre bežné rozloženie stroja a scenáre bočného rozvetvenia hlavného potrubia.

     • Tip na výber: Vyberte siKQ2D pre úzke priestory a paralelne rozptýlené potrubie na rovnakej strane; Vyberte siKQ2T pre vertikálny bočný výstup potrubia a tradičné rozvetvenie v pravom uhle.
