Nenastaviteľný hydraulický tlmič zo série RB RBQ

Nenastaviteľný hydraulický tlmič série SOLH RB | Štandardný náhradný tlmič SMC

Značka: SOLH by Richge Technology | Hydraulický tlmič SMC RB ekvivalentný s pevnou clonou

1. Prehľad produktu

  Séria SOLH RB jenenastaviteľné hydraulické tlmiče podľa štandardu SMC. Premieňa kinetickú energiu nárazu na tepelnú energiu prostredníctvom vnútornej poréznej škrtiacej štruktúry. Nie je potrebné žiadne nastavovanie, pripravené na priamu inštaláciu. Široko používaný na vyrovnávanie konca zdvihu, redukciu hluku a proti kolízii vzduchových valcov, lineárnych posuvov a rotačných mechanizmov.

2. Základné vlastnosti

     • Nie je potrebná žiadna úprava: Zabudované viacstupňové škrtenie, stabilný výkon od nízkej rýchlosti ľahkého zaťaženia až po vysokorýchlostné ťažké zaťaženie po jednorazovej inštalácii.

     • Kompaktný dizajn: Krátke telo so závitom. Umožnite vychýlenie montáže až do ±5°, schopné absorbovať kývavú energiu z rotačných pohonov.

     • Pevné puzdro: Môže slúžiť ako mechanická zarážka bez extra tvrdého obmedzenia. Zabudovaná vratná pružina.

     • Dlhá životnosť: Plne uzavretá konštrukcia s olejovým tesnením na ochranu proti prachu. Rozsah nárazovej rýchlosti: 0,05 ~ 5 m/s.

3. Klasifikácia podsérie SOLH

4. Populárna referenčná tabuľka modelu RB / RBC

Model	Niť	Zdvih (mm)	Absorpčná energia (J)	Odporúčaná aplikácia
RB0604	M6 × 0,75	4	0.5～0.98	Mikro valec, miniatúrny posuvný stolík
RB0805	M8 × 1,0	5	1.96	Φ6～Vzduchový valec Φ12
RB1006	M10 × 1,0	6	3.92	Φ16～Vzduchový valec Φ20
RB1412	M14 × 1,5	12	19.6	Φ32～Vzduchový valec Φ40
RB2015	M20 × 1,5	15	58.8	Φ50～Φ63 vzduchový valec
RB2725	M27 × 1,5	25	147	Φ80～Vzduchový valec Φ125

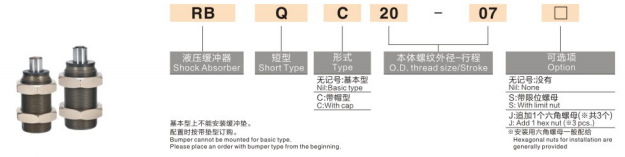

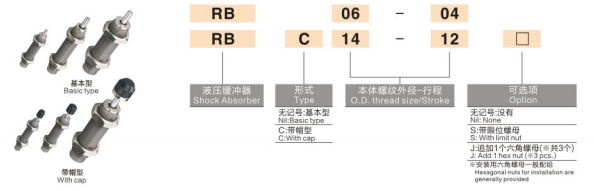

5. Pravidlo kódovania modelu

  Príklad: RB1412
    • RB = Hydraulický tlmič štandardnej série
    • 14 = Veľkosť závitu M14×1,5
    •12 = Zdvih nárazníka 12 mm

6. Pokyny pre výber

     • Vypočítajte absorpčnú energiu: E = ½ mv² + ťah × zdvih. Vyberte model, ktorého menovitá energia ≥ vypočítaná hodnota.

     • Správne zarovnajte ťah: Zdvih nárazníka musí byť kratší ako celková dráha pohyblivého mechanizmu, aby sa zabránilo nárazu na dno.

     • Rýchlosť nárazu: Štandardný pracovný rozsah 0,05～5 m/s. Kontaktujte nás pre zosilnenú verziu pre ultra-vysokorýchlostné aplikácie.

     • Výber prostredia: Vyberte RBL pre rezné kvapaliny / vlhké prostredie; vyberte si RBC s uzáverom pre silné prašné podmienky.

     • Hranica nesúosovosti: Maximálny povolený excentrický uhol ≤5°. Nainštalujte plávajúci kĺb, ak nesúososť prekročí túto hodnotu.

7. Inštalácia a bezpečnostné opatrenia

     • Na nite naneste malé množstvo anaeróbneho prostriedku na zaistenie nití. NEPOUŽÍVAJTE PTFE pásku, ktorá môže zablokovať škrtiaci otvor.

     • Dodáva sa s dvoma šesťhrannými poistnými maticami a jednou dorazovou maticou proti uvoľneniu.

     • Montovateľné horizontálne, vertikálne alebo v akomkoľvek uhle; piestna tyč musí smerovať v smere nárazu.

     • Prevádzková teplota: -10 ℃ ~ +80 ℃. Zabráňte tvorbe námrazy pri nízkej teplote.

8. Výhoda výmeny SOLH

   Séria SOLH RB plne kopíruje kód modelu SMC, rozmery a výkonové parametre, priama výmena za dovážané tlmiče, s konkurencieschopnou cenou a kratším dodacím časom, ideálne na zníženie nákladov na hromadné zariadenia.
     •RB0805 → Vymeňte AC0805
     •RB1412 → Vymeňte AC1412
