Vzduchový valec

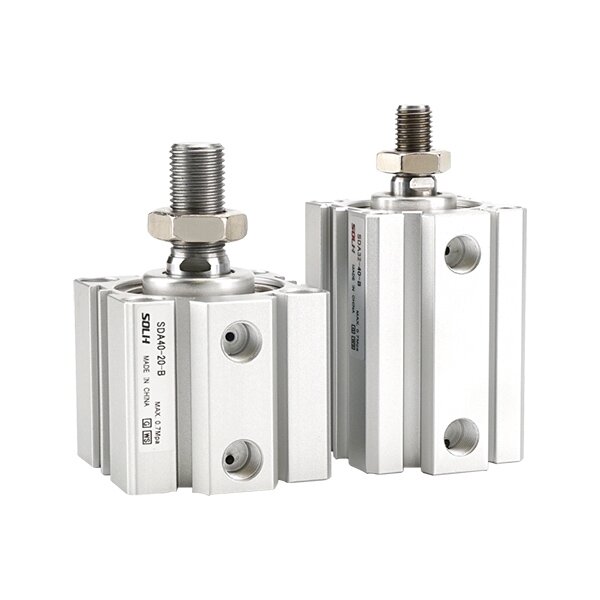

Štvorcový ultratenký kompaktný valec SOLH SDA je ekonomický kompaktný pneumatický pohon. Jeho dĺžka tela je len 1/2 ~ 1/3 štandardných valcov spojovacích tyčí a podporuje vstavanú inštaláciu, aby sa šetrilo miesto. Montážne rozmery sú zameniteľné so sériami Airtac ACQ a SMC CQ2. Ponúka komplexné varianty: dvojčinné, SSA/STA s jednou pružinou spätného chodu, SDAD twin tyč, SDAJ nastaviteľný zdvih a SDAS magnetom vybavené modely. Vstavané gumené nárazníky na oboch koncoch absorbujú nárazy a znižujú hluk. Tukom uložené tesnenie s nízkym trením umožňuje dlhodobú prevádzku bez oleja. Veľkosti otvoru φ12~100 mm, vhodné na tlačenie, upínanie a polohovanie s krátkym zdvihom, široko používané v 3C automatizácii, baliacich strojoch a prípravkoch ako cenovo výhodné riešenie pre zariadenia s obmedzeným priestorom.

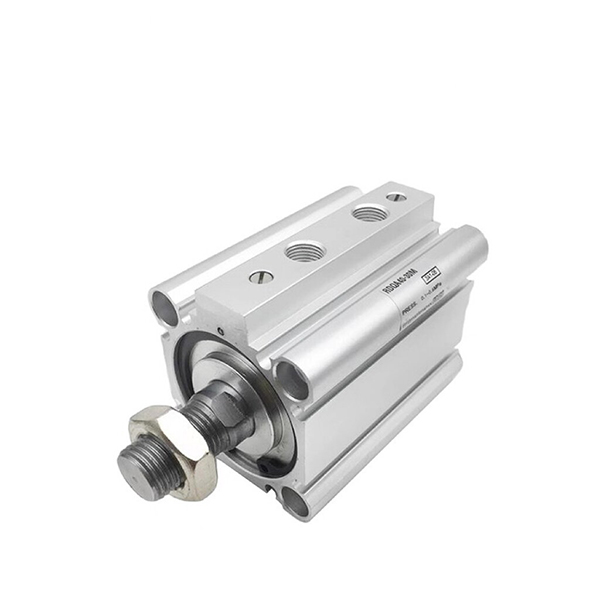

Tenký valec SOLH RQ je zameniteľný s radom SMC RQ/RDQ. Prijíma inovatívnu bezkrúžkovú vstavanú štruktúru vzduchového vankúša s 3-násobnou kapacitou absorpcie energie gumového nárazníka CQ2 a o 50 % nižším prevádzkovým hlukom. Ultratenká štvorcová hlaveň je o 20 % kratšia ako bežné tenké valce so vzduchovým vankúšom a montážne rozmery zodpovedajú CQ2 a CQS pre priamu výmenu. Varianty pokrývajú nemagnetický RQ, magnetom vybavený RDQ a uzamykateľný RLQ pre vertikálne zaťaženie proti pádu. Vhodné pre nepretržitý vysokorýchlostný vratný pohyb pri 50 ~ 500 mm / s. Veľkosti otvoru φ20~100mm a podporuje bezolejovú prevádzku. Široko používaný pri vysokocyklovej automatizácii nakladania/vykladania, presného upínania a polohovania vyžadujúceho nízky náraz a nízku hlučnosť.

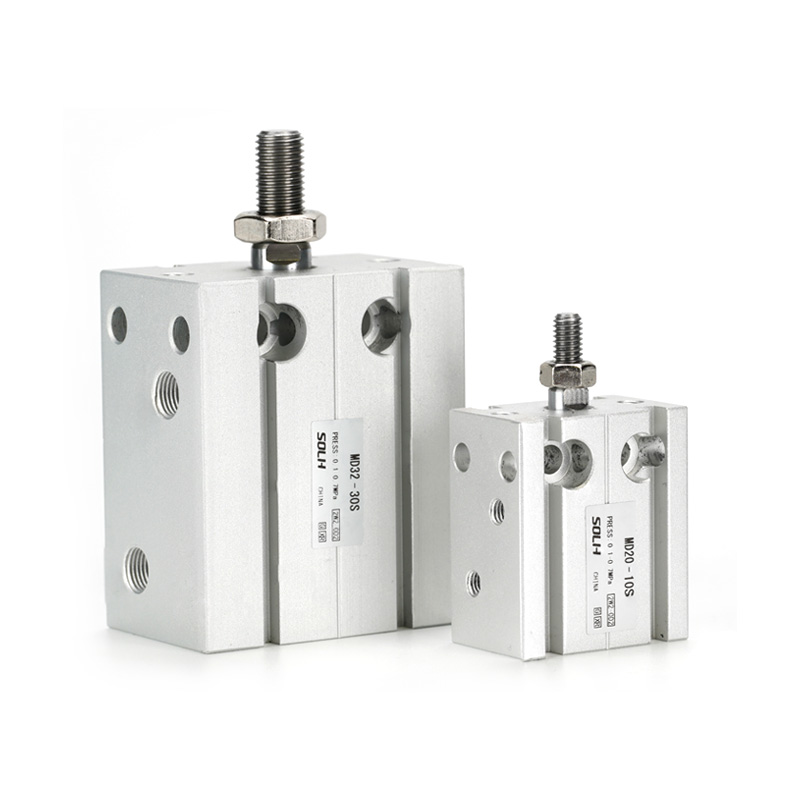

Viacpolohový kompaktný valec s voľnou montážou SOLH MD je vybavený závitovými montážnymi otvormi na šiestich stranách telesa bloku pre inštaláciu bez držiaka v akomkoľvek uhle, o 30 % ~ 50 % tenší ako štandardné kruhové valce, aby sa zmestil do úzkeho usporiadania zariadenia s vysokou hustotou. Päť podmodelov pokrýva všetky pracovné režimy: štandardný jednotyčový dvojčinný MD, jednočinný jednočinný MSD (vysunutie pružiny) / MTD (zatiahnutie pružiny), antitorzný dvojtyčový MDD a dvojtyčový MDJ ​​s nastaviteľným zdvihom. Veľkosti otvorov sa pohybujú od 6 do 32 mm so štandardnými zdvihmi 5~60 mm. Každá jednotka je dodávaná so vstavaným predným gumeným nárazníkom a dvojitými bočnými slotmi pre magnetické senzory; prípona-S znamená integrovaný permanentný magnet kompatibilný s jazýčkovými spínačmi CMSH/DMSH. Piestna tyč má integrované samomazacie puzdro pre hladkú prevádzku bez oleja. Varianty s dvojitou tyčou eliminujú bočné vychýlenie spôsobené posunutím zaťaženia, zatiaľ čo MDJ má zadnú nastavovaciu skrutku pre flexibilné jemné doladenie zdvihu. Široko používaný na ľahké upínanie, vysúvanie, krimpovanie a presné polohovanie miniatúrnych prípravkov v 3C, polovodičových a všeobecných malých automatizačných strojoch.

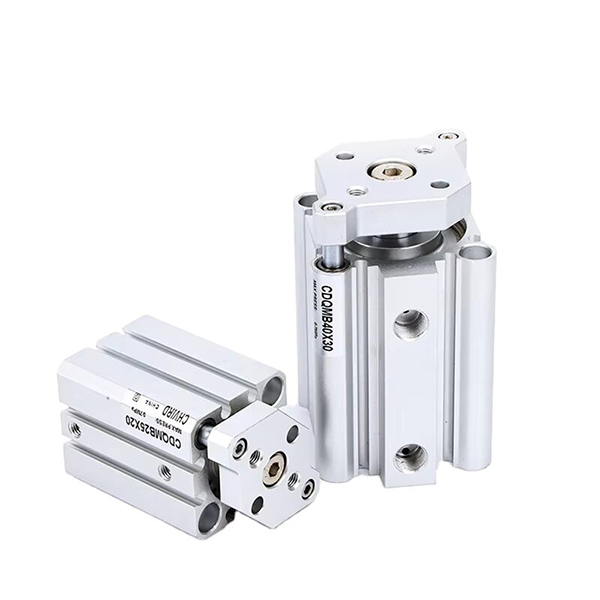

SOLH CQM s vysokou tuhosťou vedený tenký valec je zameniteľný s SMC CQM/CDQM. Postavený na konštrukcii tenkého valca CQ2 s integrovanými paralelnými dvojitými vodiacimi tyčami si zachováva rovnakú dĺžku tela ako CQ2 a eliminuje potrebu vonkajších vodidiel. Jeho odolnosť voči bočnému zaťaženiu je 2~4 krát vyššia ako u štandardných valcov CQ2, s toleranciou otáčania piestnej tyče ≤±0,2°. Varianty zahŕňajú nemagnetický CQM, magnetom vybavený CDQM a CQM-XB24 model s dlhou životnosťou. Vybavený gumovými nárazníkmi na oboch koncoch a podporuje bezolejovú prevádzku. Veľkosti otvoru φ12~100mm, montážne rozmery kompatibilné s CQ2/CQS. Ideálne pre presné tlačenie a upínanie prípravkov s krátkym zdvihom s ofsetovým zaťažením v automatizácii montáže elektroniky.

Ultrakompaktný vysoko presný pneumatický posuvný stôl SOLH MXJ je zameniteľný so sériou SMC MXJ. Vybavený integrovaným nerezovým guľôčkovým lineárnym vedením, dosahuje presnosť rovnobežnosti 0,005 mm a presnosť opakovaného polohovania ± 0,01 mm. Ultratenké ľahké telo podporuje hornú, spodnú a bočnú trojstrannú montáž, je o 30 % ~ 50 % menšie ako posuvné stolíky MXQ. Veľkosti otvoru φ4,5~16mm, vybavené dvojitými gumenými nárazníkmi a voliteľnými kovovými obmedzovačmi pre nastaviteľný zdvih 0~5mm. Symetrický dizajn umožňuje ľavo-pravú výmenu potrubia a snímačov, vhodný pre čisté prostredie bez oleja. Schopný stabilného vysokofrekvenčného pohybu s krátkym zdvihom, široko používaný pre lineárny pohyb na úrovni mikrónov pri mikromanipulácii 3C, optickej kontrole, miniatúrnej montáži a kompaktnom zdravotníckom automatizačnom zariadení.

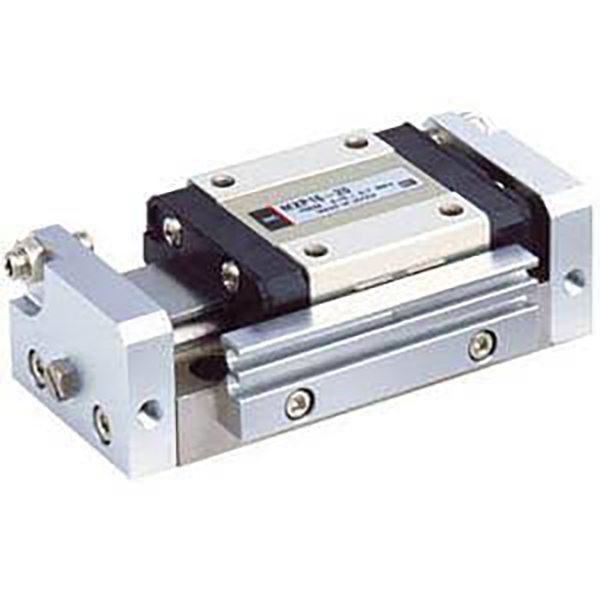

Ultra-vysoko presný pneumatický posuvný stôl SOLH MXP je zameniteľný so sériou SMC MXP. Prijíma integrované telo z martenzitickej nehrdzavejúcej ocele a vstavané guľové lineárne vedenie, čím sa dosahuje rovnobežnosť pohybu 0,004 mm, chyba otáčania až do ± 0,03 ° a presnosť opakovaného polohovania ± 0,01 mm. Ultra úzke kompaktné telo je o 10%~20% štíhlejšie ako modely MXJ, podporuje trojstrannú montáž a prepínateľné axiálne/laterálne potrubie. Veľkosti vŕtania φ6~16mm vybavené štandardnými gumenými tlmičmi, voliteľnými kovovými obmedzovačmi a hydraulickými tlmičmi dostupnými pre φ8 a vyššie. Podporuje čisté prostredie bez oleja a stabilnú vysokofrekvenčnú reciprocitu. Ideálne pre automatizačné stanice s obmedzeným priestorom vyžadujúce prísnu presnosť pohybu, ako je optická kontrola, lepenie čipov, montáž mikrosúčiastok a prémiové lekárske vybavenie.

Úzky kompaktný pneumatický posuvný stôl SOLH MXH je zameniteľný so sériou SMC MXH. Poháňaný dvojitým piestom a vybavený vodiacou koľajnicou s obežnou guľou, má ultra úzke telo vhodné pre husté usporiadanie vedľa seba. Vyznačuje sa vynikajúcou odolnosťou proti posunu a skrúteniu s povoleným krútiacim momentom približne 6-násobkom tradičných MXU suportov, presnosťou opakovaného polohovania ±0,02 mm a maximálnym štandardným zdvihom až 60 mm. Podporuje 4-smernú montáž a 3-stranné potrubie, dodáva sa so vstavaným magnetom kompatibilným s rôznymi magnetickými spínačmi, dvojitými gumovými nárazníkmi a umožňuje nepretržitú bezolejovú prevádzku. Veľkosti otvorov φ6~20mm, široko používané na stredne presný vysokofrekvenčný prenos 3C komponentov a malých plastových dielov pod konzolovým alebo jednostranným zaťažením v priestorovo obmedzených automatizačných zariadeniach.

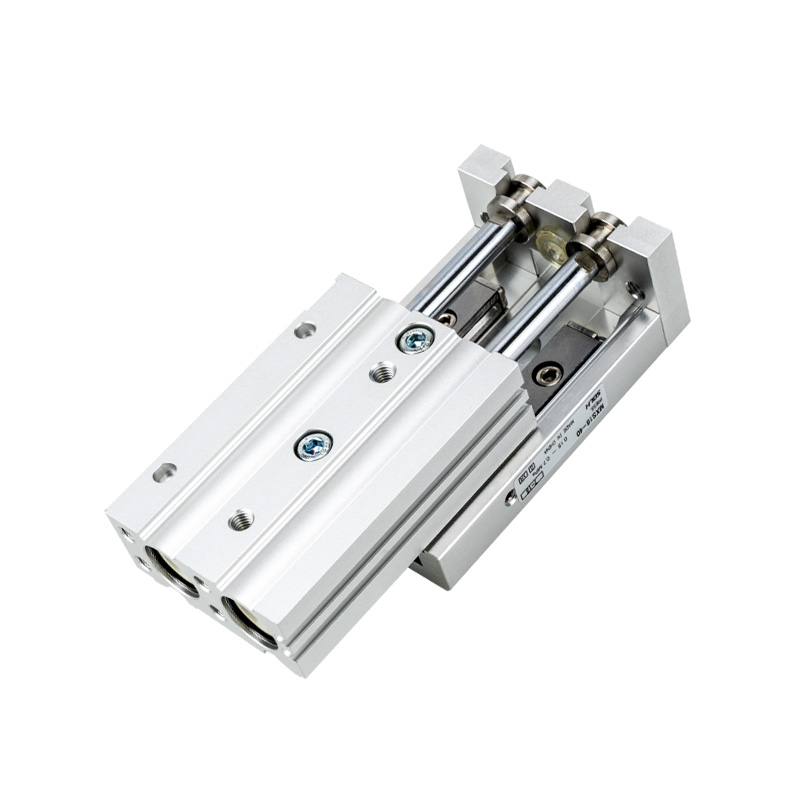

Integrovaný pneumatický posuvný stôl SOLH MXS s vysokou tuhosťou je plne zameniteľný so sériou SMC MXS. Využíva dvojpiestový pohon a predpäté priečne valčekové vodiace koľajnice pre pohyb s nulovou vôľou, čím poskytuje dvojnásobný tlak ako jednovalcové klzné jednotky s rovnakým vŕtaním a presnosťou opakovaného polohovania až do ±0,01 mm. Ultratenká integrovaná konštrukcia šetrí 30 % až 50 % inštalačného priestoru v porovnaní s deleným valcom a súpravami vonkajších vodidiel. Podporovaná je trojstranná montáž s otvormi pre polohovacie kolíky (spodná, bočná a axiálna). Veľkosti otvoru φ6~25mm so štandardnými zdvihmi 10~150mm, voliteľné nastavovače zdvihu 0~5mm. Vstavaný magnet je vhodný pre magnetické spínače a umožňuje bezolejovú prevádzku. Široko používaný pre vysokopevný, vysoko presný lineárny prenos v polovodičových, 3C presných montážnych staniciach a optických komponentoch na zarovnávanie.

Ekonomický pneumatický posuvný stôl SOLH MXQ je zameniteľný so sériou SMC MXQ. Využíva dvojpiestový pohon a nepredpätú vodiacu koľajnicu s recirkulačnou guľôčkou, postavenú ako ultratenká ľahká integrovaná jednotka s nižšou výškou a ľahšou hmotnosťou ako MXS, pričom dosahuje presnosť opakovaného polohovania ±0,02 mm. K dispozícii je trojstranná montáž s otvormi pre polohovacie kolíky (spodná, bočná a axiálna). Veľkosti otvoru φ6~25mm, štandardné zdvihy 10~150mm, voliteľné nastavovače zdvihu 0~5mm. Vstavaný magnet je vhodný pre magnetické spínače a podporuje bezolejovú prevádzku. Ako cenovo výhodný základný lineárny pohon je vhodný pre projekty s obmedzeným rozpočtom a je široko používaný na vysokofrekvenčný prenos malých elektronických a plastových dielov s nízkou záťažou a štandardne presné automatizované montážne linky.
