Riadiaci ventil

Stredný mechanický tanierový ventil SOLH VM2 (VM200) je plne zameniteľný so zodpovedajúcimi modelmi SMC. Vďaka strednej tanierovej konštrukcii s koeficientom prietoku Cv=0,87 je jeho prietoková kapacita približne 8-krát vyššia ako u série mini VM1, ktorá je vybavená štandardným portom Rc1/4 a voliteľnými závitmi NPT/G1/4. Pracuje pod 0 ~ 1,0 MPa a nie je kompatibilný s vákuom, používa tesnenie bez mazania odolné voči opotrebovaniu a robustné kovové telo. K dispozícii sú rozloženia bočných portov a spodných portov podporované kompletným radom vymeniteľných ovládačov: štandardný valček POM / kalená oceľ odolná proti oderu, valček s jednosmerným odskokom, rovný piest, ploché tlačidlo, žltá hubicová hlava núdzového zastavenia, zelené tlačidlo indikátora a uzamykateľný gombík závesu. Variant valčekov z kalenej ocele je vhodný pre vysoko zaťažené výrobné linky s vysokým opotrebovaním. Široko používaný na detekciu limitu zdvihu valca a posuvného stola, manuálne spúšťanie zariadenia do prevádzky, prepínanie vzduchu u prípravku a bezpečnostné núdzové blokovanie, slúži ako hlavný mechanický vzduchový spúšťací ventil pre baliace, textilné, tlačiarenské a všeobecné automatizačné výrobné linky.

Stredný 3-cestný tanierový mechanický ventil SOLH VM4 (VM400) je plne zameniteľný s ekvivalentnými modelmi SMC, umiestnenými medzi mini VM1 a vysokoprietokovými VM2 sériami. Jeho hlavná výhoda spočíva v kompatibilite s plným rozsahom tlaku od -100 kPa vákua do 1,0 MPa pretlaku, čo je funkcia nedostupná na VM2. Prijíma štandardný port Rc1/8 s voliteľnými závitmi NPT/G1/8 a prietokovou kapacitou Cv=0,38, podporuje usporiadanie bočných a spodných portov. Postavený s pevným kovovým telom, odoláva nárazom 1 000 m/s² a silným vibráciám, vhodný pre náročné výrobné linky s vysokým zaťažením, s tesnením tanierového taniera odolným voči prachu a bez mazania pre dlhú životnosť. K dispozícii je kompletná sada vymeniteľných pohonov: štandardná / kalená oceľová valčeková páka, jednosmerný valček proti odskoku, rovný piest, viacfarebné hríbové núdzové zastavovacie tlačidlá, 2/3-polohové otočné gombíky, uzamykateľné tlačidlá a páky prepínacích pántov. Široko používaný pri detekcii limitov zdvihu valca a posuvného stola, vákuových adsorpčných/uvoľňovacích obvodoch, manuálnom spúšťaní zariadení, núdzovom blokovaní stroja a prepínaní upínacích prípravkov, je to ideálny stredný mechanický spúšťací ventil pre pracovné podmienky vyžadujúce vákuovú kompatibilitu a silnú odolnosť proti nárazom.

Vysokoprietokový elektropneumatický proporcionálny ventil SOLH ITV je plne zameniteľný s ekvivalentnými modelmi SMC. Vďaka systému tlakovej spätnej väzby s uzavretou slučkou akceptuje napätie DC0–10V, prúdové analógové signály 4–20mA a voliteľnú fieldbus komunikáciu vrátane CC-Link, PROFINET, EtherNet/IP na dosiahnutie plynulej, vysoko presnej diaľkovej regulácie tlaku vzduchu s presnosťou riadenia ±1 % FS a ochranou proti prachu a striekajúcej vode IP65. Tri série pokrývajú rôzne rozsahy prietoku: ITV1100 pre mikro nízky prietok, ITV2100 pre univerzálny stredný prietok a ITV3100 pre silný vysoký prietok až do 4400 l/min ANR, s nastaviteľným tlakom od 0,005 do 0,9 MPa. Podporuje Rc/NPT/G závity a nástrčné fitingy, vstavaný LED digitálny displej a autodiagnostický alarm pri nízkom napájaní DC24V. Široko používaný pre ovládanie valca s veľkým otvorom, riadenie konštantného napätia filmu a drôtu, polovodičové a optické presné procesy, automatické dávkovanie a poťahovanie, viacstupňové prepínanie tlaku pre zváracie a nitovacie zariadenia, nahrádzajúce viaceré manuálne regulátory na realizáciu digitálneho centralizovaného riadenia tlaku na automatizovaných výrobných linkách.

Inline spätné ventily SOLH XTO674 a INA14 zdieľajú rovnakú konštrukčnú platformu s ultranízkym praskacím tlakom 0,01 MPa, kompatibilným so stlačeným vzduchom aj čistou vodou na ochranu proti spätnému toku vo vákuovom a nízkotlakovom potrubí. XTO674 je celomosadzná kryogénna verzia pracujúca až do -30 ℃; Štandardná séria INA14 ponúka telo z mosadze alebo nehrdzavejúcej ocele SUS304 vybavené štandardnými tesneniami NBR plus voliteľné tesnenia FKM odolné voči oleju a vysokým teplotám a tesnenia CR odolné voči poveternostným vplyvom. Kompaktný inline dizajn so závitom so šípkou prietoku môže byť namontovaný priamo do potrubia bez dodatočných držiakov, čo účinne zabraňuje strate vákua a spätnému prúdeniu vzduchu pri inštalácii medzi vákuové generátory a prísavky. Tieto dve série majú identické celkové rozmery a veľkosti závitov pre priamu výmenu v poli bez úpravy potrubia, široko používané v kryogénnych zariadeniach, vákuových výrobných linkách, vysokoteplotných kvapalinových okruhoch odolných voči korózii a všeobecných pneumatických a vodných potrubiach na jednosmerné udržiavanie tlaku a prevenciu spätného toku.

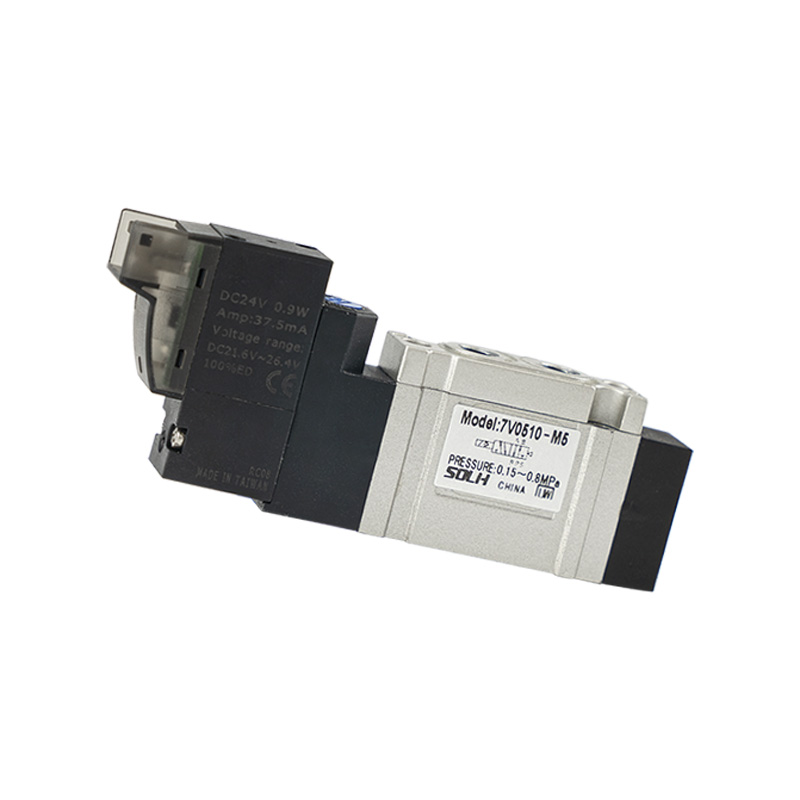

Kompaktný pilotne ovládaný solenoidový ventil SOLH 7V obsahuje kompletné 5/2 a 5/3 cestné varianty, ktoré pokrývajú spätný chod jednej špirálovej pružiny, dvojzávitové blokovanie a tri centrálne funkcie: stred uzavretý, stredový výfuk, stredový prívod tlaku. Prijíma integrovaný dizajn vnútorného centralizovaného výfukového kanála s približne o 30 % vyššou prietokovou kapacitou ako tradičné ventily série 4V, s odozvou spínania ≤50 ms a maximálnou prevádzkovou frekvenciou až 5 Hz. Cievky s ultranízkym výkonom generujú menej tepla pre nepretržité napájanie so spotrebou jednosmerného prúdu 0,7 W a striedavým prúdom 1,1 VA. Ponúka sa kompletná zostava od M5 do 3/8" s podporou štandardných závitových portov aj nástrčných rýchlospojok. Ventily možno inštalovať jednotlivo alebo naskladať na hliníkové rozdeľovače s viacerými stanicami, aby sa ušetril priestor v skrini a zjednodušilo sa hlavné vzduchové potrubie. Rozsahy prevádzkového tlaku 0,15~0,8 MPa s pracovnou teplotou -20℃~70℃ s dlhou životnosťou použitého hliníkového liateho ventilu. a centralizované pneumatické ovládanie na všetkých automatizovaných výrobných linkách.

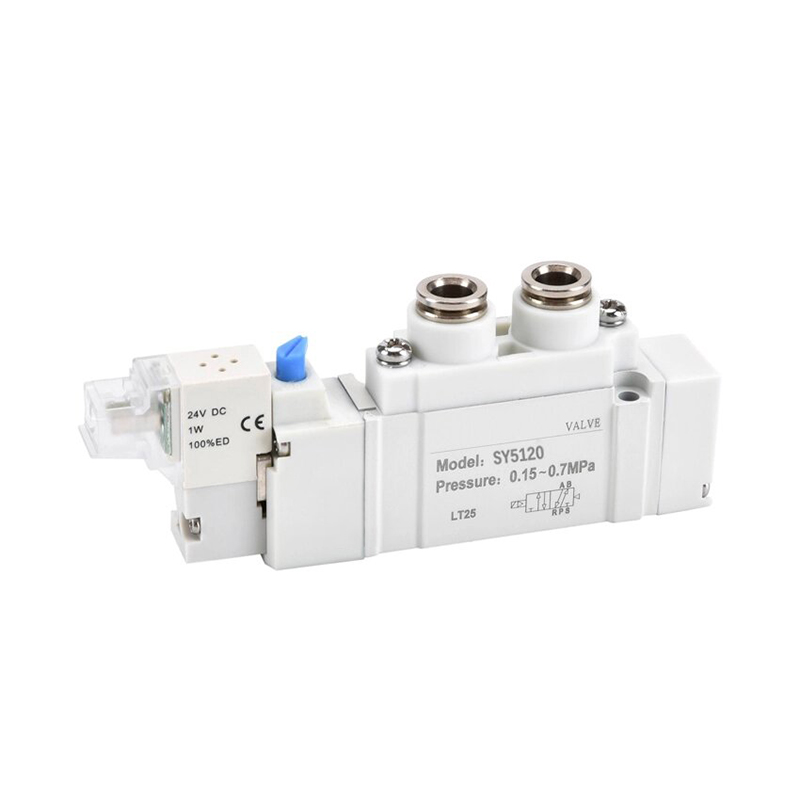

5-cestný solenoidový ventil série SOLH SY je plne zameniteľný so zodpovedajúcimi ventilmi SMC, vrátane SY3000 mini, SY5000 stredný hlavný prúd, SY7000 veľký a SY9000 extra veľký model. Poskytuje kompletné možnosti okruhu: 5/2 jednoduchá/dvojitá cievka a 5/3 trojpolohový s centrálnym uzavretým, centrálnym výfukom a centrálnym prívodom tlaku. Štandardné 0,35 W cievky a voliteľné 0,1 W ultra-nízkoenergetické energeticky úsporné cievky generujú málo tepla pre nepretržité napájanie. Verzia interného pilota pracuje 0,1 ~ 0,7 MPa, zatiaľ čo variant externého pilota podporuje vákuové prostredie -100 kPa. Cievka s utesnenou medzerou dosahuje až 200 miliónov spínacích cyklov. Vzduchové porty sú usporiadané na boku, hore a dole pre flexibilné vedenie hadičiek. Ventily majú zásuvný dizajn, ktorý je kompatibilný s ventilovými ostrovčekmi rozdeľovača SS5Y, čo umožňuje údržbu jedného ventilu bez rozoberania celej banky, so zástrčkovým konektorom IP65 a základňou rozdeľovača IP67. Optimalizované vnútorné bežce poskytujú približne o 80 % vyšší prietok ako staršie ventily a vstavaná sieťka pilotného filtra zabraňuje uviaznutiu cievky prachom. Široko používaný na smerové spínanie valcov a centralizované pneumatické ovládanie v polovodičových, automobilových zváracích, baliacich a medicínskych automatizačných zariadeniach.

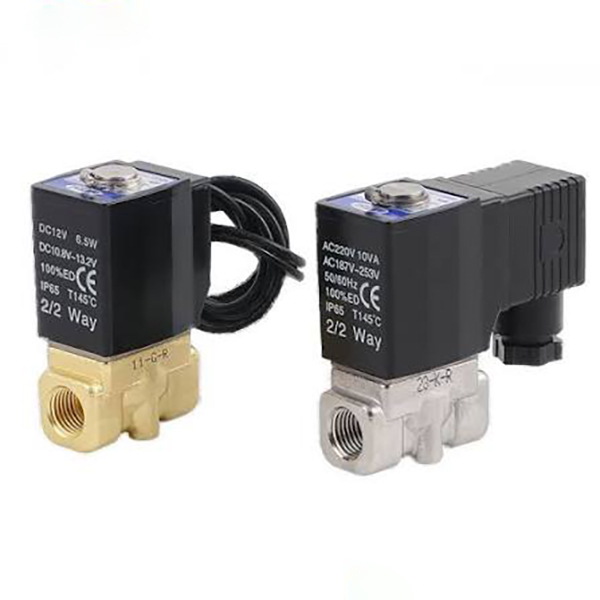

2/2-cestné normálne uzavreté kvapalinové solenoidové ventily série SOLH 2S zahŕňajú dve plné rady: modely s priamym pôsobením malých otvorov 030/050 a pilotne ovládané varianty s veľkým otvorom 150~500, pre automatické zapínanie a vypínanie potrubia čistej vody, stlačeného vzduchu, chladiacej kvapaliny, mazacieho oleja a slabo korozívnych kvapalinových potrubí. Verzia s priamym pôsobením umožňuje štartovanie pri nulovom tlaku bez limitu minimálneho rozdielu tlaku, vyznačuje sa kompaktnými rozmermi, univerzálnou montážnou orientáciou a milisekundovým rýchlym spínaním, ideálne pre nízkotlakové aplikácie s mikroprúdom, ako je jednobodové chladenie obrábacích strojov, 3C mikro vetvy vzduch/voda a mini čistiace zariadenia. Pilotne riadený typ vyžaduje minimálny tlakový rozdiel 0,05 MPa na úplné otvorenie, poskytuje ultra veľký prietok s nízko-wattovými špirálami s nízkym ohrevom, ktoré sú vhodné pre odtokové zberače vzduchových kompresorov, hlavné potrubia rozprašovacej vody a potrubia na úpravu cirkulujúcej vody s vysokým prietokom. Štandardné tesnenia z nitrilovej gumy NBR sú vybavené voliteľným tesnením EPDM odolným voči kyselinám a horúcej vode. K dispozícii sú viaceré medzinárodné štandardy závitov (PT/G/NPT) a globálne univerzálne napätia cievok (DC12/24V, AC24/110/220V), podporované možnosťami zapojenia zástrčky DIN a vodiča. Tepelne odolné cievky umožňujú dlhodobé nepretržité napájanie. Sprievodca výberom: priamočinný typ pre potrubia so statickým tlakom pod 0,05 MPa a malým prietokom vetvy; pilotná verzia pre hlavné zberače G1/2 a vyššie so stabilným vysokým tlakom a veľkým cirkulačným prietokom. Tesnenie EPDM je povinné pre horúcu vodu a tekuté médiá potravinárskej kvality.

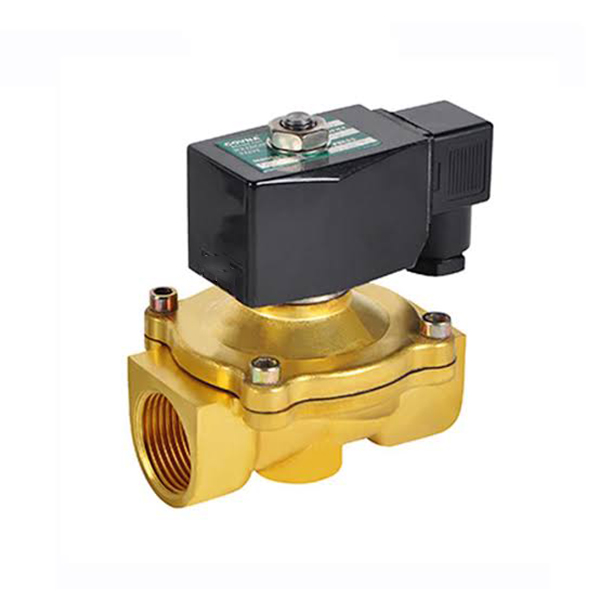

SOLH 2W séria 2/2-cestný normálne uzavretý kvapalinový solenoidový ventil s pevným mosadzným telom zahŕňa malé otvory priamo pôsobiace modely 030/050 a veľké vŕtanie pilotne ovládané varianty 150~500, určené na automatickú on-off reguláciu čistej vody, stlačeného vzduchu, reznej chladiacej kvapaliny, mazacieho oleja a slabo korozívneho potrubia. Priamočinná verzia realizuje spúšťanie s nulovým rozdielom tlaku bez limitu minimálneho pracovného tlaku, vyznačuje sa kompaktnými rozmermi, univerzálnou montážnou orientáciou a milisekundovým vysokofrekvenčným spínaním, ideálne pre nízkotlakové vetvy mikroprúdu, vákuové pomocné vodné okruhy a jednobodové chladenie pre malé obrábacie stroje. Pilotne riadený typ vyžaduje minimálny rozdiel spúšťacieho tlaku 0,05 MPa, poskytuje ultra veľký prietok s nízkovýkonnými špirálami s nízkym teplotným stúpaním, vhodný pre hlavné odvodňovacie potrubia vzduchových kompresorov, hlavné okruhy rozprašovacej vody pre všeobecné montáže a vysokoprietokové cirkulačné potrubia pre systémy na úpravu vody. Štandardné tesnenia z nitrilovej gumy NBR sú vybavené voliteľnými tesneniami EPDM odolnými voči teplu a kyselinám. K dispozícii sú viaceré medzinárodné štandardy závitov (PT/G/NPT) a napätie cievok s plným rozsahom (DC12/24V, AC24/110/220V), podporované zásuvkami DIN pre rozvody skrine a vodotesnými vodičmi IP65 pre vlhké vonkajšie zariadenia. Tepelne odolné cievky umožňujú nepretržité 24-hodinové napájanie bez vyhorenia. Pokyny pre výber: vyberte si priamočinný typ pre potrubia so statickým tlakom pod 0,05 MPa a mikro jednobodovým prietokom; vyberte pilotný variant pre hlavné zberače G1/2 a vyššie so stabilným vysokotlakovým veľkým obehom. Tesnenie EPDM je povinné pre horúcu vodu, čistenú vodu a tekuté médiá potravinárskej kvality.
