Riadiaci ventil

Kompaktný pilotne ovládaný solenoidový ventil SOLH 7V obsahuje kompletné 5/2 a 5/3 cestné varianty, ktoré pokrývajú spätný chod jednej špirálovej pružiny, dvojzávitové blokovanie a tri centrálne funkcie: stred uzavretý, stredový výfuk, stredový prívod tlaku. Prijíma integrovaný dizajn vnútorného centralizovaného výfukového kanála s približne o 30 % vyššou prietokovou kapacitou ako tradičné ventily série 4V, s odozvou spínania ≤50 ms a maximálnou prevádzkovou frekvenciou až 5 Hz. Cievky s ultranízkym výkonom generujú menej tepla pre nepretržité napájanie so spotrebou jednosmerného prúdu 0,7 W a striedavým prúdom 1,1 VA. Ponúka sa kompletná zostava od M5 do 3/8" s podporou štandardných závitových portov aj nástrčných rýchlospojok. Ventily možno inštalovať jednotlivo alebo naskladať na hliníkové rozdeľovače s viacerými stanicami, aby sa ušetril priestor v skrini a zjednodušilo sa hlavné vzduchové potrubie. Rozsahy prevádzkového tlaku 0,15~0,8 MPa s pracovnou teplotou -20℃~70℃ s dlhou životnosťou použitého hliníkového liateho ventilu. a centralizované pneumatické ovládanie na všetkých automatizovaných výrobných linkách.

5-cestný solenoidový ventil série SOLH SY je plne zameniteľný so zodpovedajúcimi ventilmi SMC, vrátane SY3000 mini, SY5000 stredný hlavný prúd, SY7000 veľký a SY9000 extra veľký model. Poskytuje kompletné možnosti okruhu: 5/2 jednoduchá/dvojitá cievka a 5/3 trojpolohový s centrálnym uzavretým, centrálnym výfukom a centrálnym prívodom tlaku. Štandardné 0,35 W cievky a voliteľné 0,1 W ultra-nízkoenergetické energeticky úsporné cievky generujú málo tepla pre nepretržité napájanie. Verzia interného pilota pracuje 0,1 ~ 0,7 MPa, zatiaľ čo variant externého pilota podporuje vákuové prostredie -100 kPa. Cievka s utesnenou medzerou dosahuje až 200 miliónov spínacích cyklov. Vzduchové porty sú usporiadané na boku, hore a dole pre flexibilné vedenie hadičiek. Ventily majú zásuvný dizajn, ktorý je kompatibilný s ventilovými ostrovčekmi rozdeľovača SS5Y, čo umožňuje údržbu jedného ventilu bez rozoberania celej banky, so zástrčkovým konektorom IP65 a základňou rozdeľovača IP67. Optimalizované vnútorné bežce poskytujú približne o 80 % vyšší prietok ako staršie ventily a vstavaná sieťka pilotného filtra zabraňuje uviaznutiu cievky prachom. Široko používaný na smerové spínanie valcov a centralizované pneumatické ovládanie v polovodičových, automobilových zváracích, baliacich a medicínskych automatizačných zariadeniach.

2/2-cestné normálne uzavreté kvapalinové solenoidové ventily série SOLH 2S zahŕňajú dve plné rady: modely s priamym pôsobením malých otvorov 030/050 a pilotne ovládané varianty s veľkým otvorom 150~500, pre automatické zapínanie a vypínanie potrubia čistej vody, stlačeného vzduchu, chladiacej kvapaliny, mazacieho oleja a slabo korozívnych kvapalinových potrubí. Verzia s priamym pôsobením umožňuje štartovanie pri nulovom tlaku bez limitu minimálneho rozdielu tlaku, vyznačuje sa kompaktnými rozmermi, univerzálnou montážnou orientáciou a milisekundovým rýchlym spínaním, ideálne pre nízkotlakové aplikácie s mikroprúdom, ako je jednobodové chladenie obrábacích strojov, 3C mikro vetvy vzduch/voda a mini čistiace zariadenia. Pilotne riadený typ vyžaduje minimálny tlakový rozdiel 0,05 MPa na úplné otvorenie, poskytuje ultra veľký prietok s nízko-wattovými špirálami s nízkym ohrevom, ktoré sú vhodné pre odtokové zberače vzduchových kompresorov, hlavné potrubia rozprašovacej vody a potrubia na úpravu cirkulujúcej vody s vysokým prietokom. Štandardné tesnenia z nitrilovej gumy NBR sú vybavené voliteľným tesnením EPDM odolným voči kyselinám a horúcej vode. K dispozícii sú viaceré medzinárodné štandardy závitov (PT/G/NPT) a globálne univerzálne napätia cievok (DC12/24V, AC24/110/220V), podporované možnosťami zapojenia zástrčky DIN a vodiča. Tepelne odolné cievky umožňujú dlhodobé nepretržité napájanie. Sprievodca výberom: priamočinný typ pre potrubia so statickým tlakom pod 0,05 MPa a malým prietokom vetvy; pilotná verzia pre hlavné zberače G1/2 a vyššie so stabilným vysokým tlakom a veľkým cirkulačným prietokom. Tesnenie EPDM je povinné pre horúcu vodu a tekuté médiá potravinárskej kvality.

SOLH 2W séria 2/2-cestný normálne uzavretý kvapalinový solenoidový ventil s pevným mosadzným telom zahŕňa malé otvory priamo pôsobiace modely 030/050 a veľké vŕtanie pilotne ovládané varianty 150~500, určené na automatickú on-off reguláciu čistej vody, stlačeného vzduchu, reznej chladiacej kvapaliny, mazacieho oleja a slabo korozívneho potrubia. Priamočinná verzia realizuje spúšťanie s nulovým rozdielom tlaku bez limitu minimálneho pracovného tlaku, vyznačuje sa kompaktnými rozmermi, univerzálnou montážnou orientáciou a milisekundovým vysokofrekvenčným spínaním, ideálne pre nízkotlakové vetvy mikroprúdu, vákuové pomocné vodné okruhy a jednobodové chladenie pre malé obrábacie stroje. Pilotne riadený typ vyžaduje minimálny rozdiel spúšťacieho tlaku 0,05 MPa, poskytuje ultra veľký prietok s nízkovýkonnými špirálami s nízkym teplotným stúpaním, vhodný pre hlavné odvodňovacie potrubia vzduchových kompresorov, hlavné okruhy rozprašovacej vody pre všeobecné montáže a vysokoprietokové cirkulačné potrubia pre systémy na úpravu vody. Štandardné tesnenia z nitrilovej gumy NBR sú vybavené voliteľnými tesneniami EPDM odolnými voči teplu a kyselinám. K dispozícii sú viaceré medzinárodné štandardy závitov (PT/G/NPT) a napätie cievok s plným rozsahom (DC12/24V, AC24/110/220V), podporované zásuvkami DIN pre rozvody skrine a vodotesnými vodičmi IP65 pre vlhké vonkajšie zariadenia. Tepelne odolné cievky umožňujú nepretržité 24-hodinové napájanie bez vyhorenia. Pokyny pre výber: vyberte si priamočinný typ pre potrubia so statickým tlakom pod 0,05 MPa a mikro jednobodovým prietokom; vyberte pilotný variant pre hlavné zberače G1/2 a vyššie so stabilným vysokotlakovým veľkým obehom. Tesnenie EPDM je povinné pre horúcu vodu, čistenú vodu a tekuté médiá potravinárskej kvality.

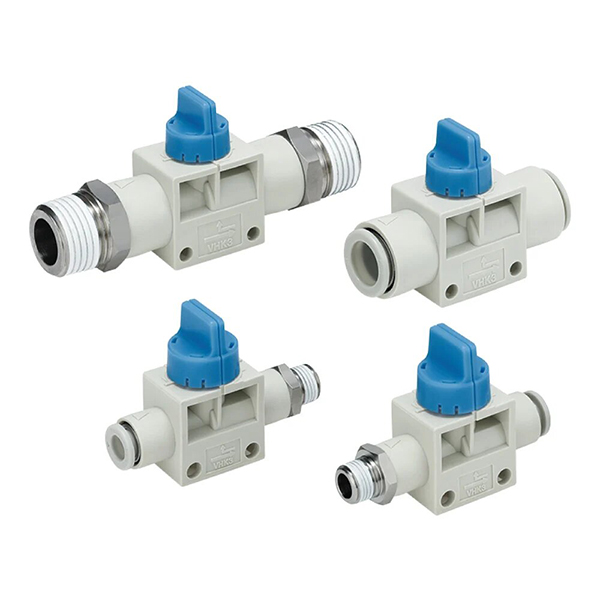

Ručný ventil s gombíkom SOLH VHK obsahuje 2/2-cestné uzatváracie a 3/2-cestné typy pretlaku, plne zameniteľné s originálnymi ventilmi SMC VHK. S použitím samostatne vyvinutého presného tesnenia tanierového taniera, puzdra PBT spomaľujúceho horenie a medenej cievky sa sériovo vyrába automaticky s dostatočnými zásobami na mieste. Vyznačuje sa 90° rotačnou prevádzkou s nízkym krútiacim momentom a bohatými zasúvacími/závitovými konektormi. 3/2-cestná verzia automaticky odvádza zvyškový tlak, široko nasadená na bezpečnostné odľahčenie pred solenoidovými ventilmi, prepínaním vákuových okruhov a reguláciou vzduchu vo vetvách v kompaktných miniatúrnych pneumatických systémoch.

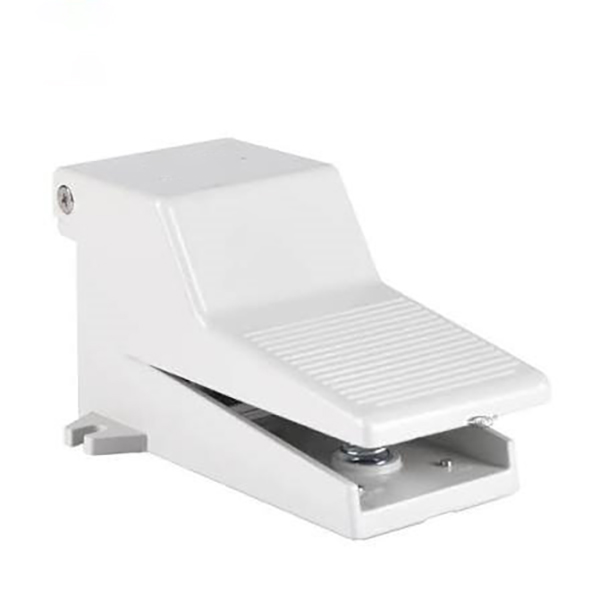

Pneumatický nožný pedálový ventil SOLH 4F využíva integrované puzdro z hliníkového odliatku a je plne zameniteľné s modelmi ekvivalentnými AirTAC. Je postavený na samostatne vyvinutej technológii tesnenia s dvojitým výfukom a je sériovo vyrábaný na automatizovaných montážnych linkách s dostatočnými zásobami na mieste a stabilnými globálnymi dodávkami. K dispozícii vo verziách s automatickým resetovaním, samosvornosťou a bezpečnostným krytom s odolnosťou proti prachu a striekajúcej vode IP54 a široko ovláda vratný pohyb dvojčinných valcov na lisovanie, nitovanie a ladenie obvodov na mieste. Vysoký prietok vzduchu zaisťuje rýchlu odozvu, nárazuvzdorná konštrukcia sa hodí pre náročné časté šliapanie v priemyselných dielňach.

Pneumatické nožné pedálové ventily SOLH 3F, skladajúce sa z vysokovýkonnej tlakovo liateho hliníka 3F a odľahčenej plastovej verzie 3FM na priamu výmenu náprotivkov AirTAC. S podporou samostatne vyvinutej technológie presného tesnenia a automatizovanej hromadnej výroby sú udržiavané dostatočné zásoby na mieste pri veľkých ročných zásielkach. Vybavené režimami samoresetovania a uzamykania a krytím IP54, slúžia na upínanie prípravku, jednočinné valce a vákuové lámanie, stabilne dodávané klientom v oblasti obrábania a automatizácie, odolné voči opotrebovaniu pre vysokofrekvenčnú dielenskú prevádzku pod stlačeným vzduchom bez mazania.

3/2-cestné ručné posuvné pneumatické ventily radu SOLH HSV využívajú integrovanú štruktúru inline puzdra push-pull, ktorá je plne v súlade s rozmerovými špecifikáciami bežného radu AirTAC HSV a je zameniteľná s ekvivalentnými domácimi náprotivkami. Tento ventil, navrhnutý bez vratných pružín a vybavený mechanickým samosvorným polohovaním, prepína prúdenie vzduchu axiálnym tlačením a ťahaním: zatlačením objímky dopredu sa spojí vstupný port P a pracovný port A pre normálny prívod vzduchu; potiahnutím dozadu sa odpojí prívod vzduchu a automaticky sa prepojí port A so vstavaným výfukovým otvorom R, aby sa rýchlo odvzdušnil zvyškový tlak v zadných potrubiach a ovládačoch. Slúži ako špeciálny bezpečnostný vypínač pre pneumatické odbočovacie potrubia a nevyhnutný tlakový poistný ventil pre údržbárske práce na zariadení. Nakonfigurované sú tri štandardné porty: P pre hlavný prívod stlačeného vzduchu, A pre výstup do pneumatických komponentov v smere prúdenia a zabudovaný vstavaný R výfukový port skrytý vo vnútri tela ventilu. Dodáva sa množstvo špecifikácií pokrývajúcich veľkosti závitov G1/8 až G1, spárované s tromi možnosťami rozloženia závitu (SF jednoduchý vnútorný a jednoduchý vonkajší závit, SS dvojitý vonkajší závit, FF dvojitý vnútorný závit); Kužeľový závit PT, paralelný závit G a závit NPT sú voliteľné tak, aby vyhovovali globálnym normám pre potrubia. Skonštruovaný s telesami ventilov z tvrdo eloxovanej hliníkovej zliatiny, antikoróznymi cievkami z nehrdzavejúcej ocele a vysokovýkonnými tesniacimi krúžkami z nitrilovej gumy NBR, ventil podporuje prevádzku bez mazania pod filtrovaným stlačeným vzduchom v rámci menovitého pracovného tlaku 0 ~ 1,0 MPa a odoláva skúšobnému tlaku až do 1,5 MPa. Prevádzková sila push-pull je riadená na 18 ~ 25 N pre hladkú prevádzku a mechanická uzamykacia štruktúra pevne udržuje nastavenú polohu bez unášania alebo úniku vzduchu spôsobeného náhodným dotykom. Na rozdiel od 4HV otočných ručných ventilov používaných na prepínanie dopredu/dozadu dvojčinných valcov je séria HSV skonštruovaná výhradne na zapínanie a vypínanie potrubia a uvoľnenie tlaku. Môže byť inštalovaný priamo v sérii do vzduchových potrubí bez dodatočných montážnych podstavcov, aby sa ušetril priestor na inštaláciu. Široko nasadzovaný na izoláciu prívodu vzduchu pred generálnou opravou zariadenia, bezpečnostné odpojenie hlavného vzduchového okruhu automatizačných nástrojov, prepínanie vákuového potrubia a nezávislé ovládanie zdroja vzduchu vo vedľajšom okruhu, účinne eliminuje skryté nebezpečenstvá spôsobené zvyškovým tlakom počas údržby a zaručuje prevádzkovú bezpečnosť na mieste.

5/2-cestné mechanické smerové ventily s vratnou pružinou série SOLH M5 využívajú jednotné rozhrania s jemným závitom M5 × 0,8 v celej produktovej rade. Tieto pneumatické ventily bez cievky prepínajú vzduchové kanály výlučne na základe vonkajšej mechanickej ovládacej sily a po odstránení vonkajšej sily sa automaticky resetujú pomocou vstavaných pružín. Slúžia ako základné miniatúrne spúšťacie komponenty pneumatického signálu široko používané na polohovanie limitu zdvihu valca, prenos signálu spätnej väzby v polohe a miestne manuálne pneumatické zapínanie na automatizovanom zariadení. Kompletná séria pokrýva dve hlavné kategórie: mechanicky ovládané typy (piest, valčeková páka, jednosmerný valček) a manuálne ovládané typy (tlačidlo, prepínacia páka, hríbové núdzové tlačidlo, otočné blokovacie tlačidlo), plne rozmerovo zameniteľné s bežnými mechanickými ventilmi série AirTAC M5 pre priamu výmenu zasunutím. Štandardné päťportové usporiadanie pozostáva z P hlavného prívodu vzduchu, pracovných portov A/B pripojených k miniatúrnym dvojčinným valcom a dvoch samostatných bočných výfukových otvorov R1/R2 vyhradených pre inštaláciu miniatúrneho tlmiča na zníženie hluku výfuku a blokovanie vonkajšieho vniknutia prachu. Je prijatá vyvážená posuvná štruktúra cievky, ktorá je odolná voči rušeniu protitlaku prívodu vzduchu; Na dokončenie stabilného prepínania ventilov s ultracitlivou odozvou je potrebná iba mierna vonkajšia sila. Viaceré ovládacie hlavy sú voliteľné, aby vyhovovali rôznym pracovným podmienkam: priamy piest M5B na detekciu polohy tuhého kontaktu, univerzálna valčeková páka M5R spúšťaná vačkami a usmerňovačmi, jednosmerný valček M5L pre jednosmerné obmedzenie proti chybnej prevádzke a rôzne štýly ručných tlačidiel a prepínačov na manuálne ovládanie krokovania na mieste a núdzové vypnutie. Ventily skonštruované s telom ventilov z tvrdého eloxovaného hliníka a tesneniami z nitrilovej gumy NBR odolnými voči opotrebovaniu, podporujú prevádzku bez mazania pod filtrovaným stlačeným vzduchom v rozmedzí 0,05 ~ 0,8 MPa, pričom sa môžu pochváliť životnosťou presahujúcou 10 miliónov spínacích cyklov. Vlastné základne rozdeľovača s viacerými stanicami (séria M5M) sú k dispozícii pre centralizované napájanie vzduchu a modulárnu integrovanú inštaláciu spolu s príslušnými adaptérmi, mikro tlmičmi a rýchlospojkami. Na rozdiel od 3/2-cestných riadiacich ventilov S3 môže tento 5-portový rad M5 priamo poháňať malé dvojčinné valce alebo výstupné riadiace signály na ovládanie hlavných solenoidových ventilov. Typické scenáre zahŕňajú detekciu montážneho prípravku na mieste, automatickú reverzáciu pohybu valca, ručné ladenie na mieste a malé automatické spúšťanie pneumatického logického signálu.
