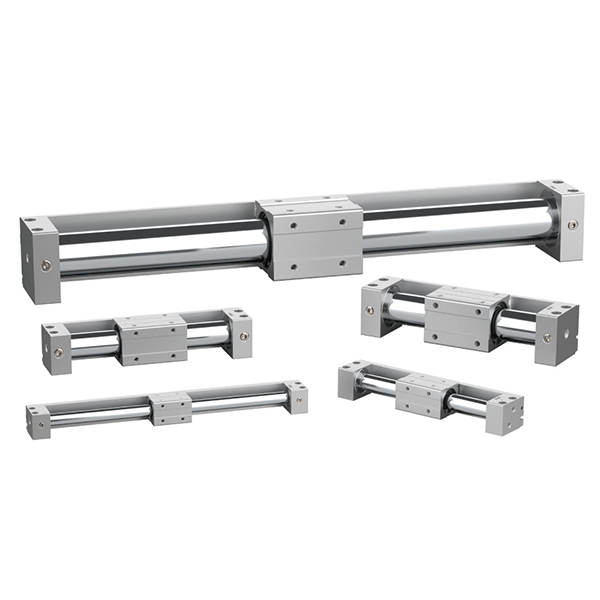

Beztyčnicový valec s magnetickou spojkou SOLH CY3 je vylepšenou verziou série CY1 s plnou rozmerovou zameniteľnosťou s náprotivkami SMC. Využíva bezkontaktný magnetický synchrónny pohon medzi vnútorným piestom a vonkajším posuvným vozíkom vo vnútri plne uzavretého valca, aby sa dosiahol nulový únik vzduchu a prevádzka bez kontaminácie. Veľkosti otvorov sa pohybujú od φ6 do φ63 mm s maximálnym zdvihom do 5000 mm, čím sa znižuje inštalačná stopa o 50 % v porovnaní s konvenčnými valcami spojovacích tyčí. K dispozícii sú dva varianty: základný typ CY3B vyžadujúci koncové konzoly a vonkajšie vedenia, aby sa zabránilo excentrickému zaťaženiu a magnetickému oddeleniu; Verzia CY3R s priamou montážou upevnená priamo na základni zariadenia, aby sa ušetril ďalší montážny priestor. Predĺžené krúžky odolné voči opotrebovaniu znižujú minimálny pracovný tlak na 0,12 MPa. Štandardné dvojstranné gumené nárazníky sú vybavené a voliteľná vysokorýchlostná verzia X160 podporuje maximálnu rýchlosť 1500 mm/s. Prednastavené sloty obsahujú magnetické spínače D-M9 pre spätnú väzbu polohy. Štandardná bezolejová prevádzka je vhodná pre bezprašné dielne pre polovodičový, elektronický, medicínsky a potravinársky priemysel. Zvládne ľahké až stredné zaťaženie od 0,5 kg do 40 kg na diaľkový prenos obrobku, ovládanie ochranných dverí a kompaktný lineárny pohyb s dlhým zdvihom v hygienickej automatizácii.

Séria SOLH CY1 je klasický ekonomický beztyčnicový valec s magnetickou spojkou, predchodca modernizovanej série CY3, plne rozmerovo zameniteľný s originálnymi produktmi SMC CY1. Prijíma bezkontaktný magnetický synchrónny pohon a plne uzavretú štruktúru hlavne s nulovým únikom vzduchu, vhodný pre čisté pracovné prostredia bez oleja v elektronike, zdravotníctve a potravinárskom priemysle. Veľkosti otvorov sa pohybujú od φ6 do 63 mm, štandardný zdvih do 1 000 mm a maximálny predĺžený zdvih 1 500 mm s vynikajúcim pomerom ceny a výkonu. K dispozícii je päť konštrukčných verzií: základný typ CY1B vyžadujúci vonkajšie vedenie a koncové konzoly; CY1S so zabudovanými klznými ložiskami pre ľahké zaťaženie bez prídavných vodidiel; Typ guľôčkového ložiska CY1L pre hladký vysokofrekvenčný vratný pohyb; CY1H vysoko presný model dosahujúci ±0,02 mm opakovanú presnosť polohovania; Nízkoprofilový typ CY1F s o 29 % zníženou celkovou výškou pre úzky vertikálny inštalačný priestor. Minimálny štartovací tlak je 0,18 MPa, vybavený štandardnými dvojitými gumovými tlmičmi a voliteľnými externými hydraulickými tlmičmi, kompatibilnými s magnetickými spínačmi D-M9 a D-A9 pre spätnú väzbu signálu polohy. Stojí menej ako séria CY3 a slúži ako cenovo výhodná voľba pre konvenčnú automatizáciu s obmedzeným rozpočtom vrátane prenosu materiálu v čistých priestoroch, pohonu ochranných dverí a prepravy obrobkov na stredne dlhé vzdialenosti pri ľahkom až strednom zaťažení v rozsahu od 0,5 kg do 40 kg.

Bezpiestnicový valec s magnetickou spojkou série SOLH RM je navrhnutý tak, aby bol zameniteľný s náprotivkami Airtac. Prijíma bezkontaktný magnetický synchrónny pohon a plne uzavretú štruktúru hlavne pre nulový únik a bezprašnú prevádzku, vhodný pre čisté prostredie bez oleja v elektronike, zdravotníctve a potravinárskom priemysle. Veľkosti otvorov sa pohybujú od φ10 do φ40 mm s maximálnym zdvihom 2000 mm, pracujú v širokom rozsahu priemyselných teplôt -20℃~70℃ a vyznačujú sa minimálnym štartovacím tlakom 0,15 MPa. Dostupné sú štyri konštrukčné varianty: RMS základný typ bez zabudovaných vedení vyžadujúcich vonkajšie koľajnice a koncové konzoly s najnižšími nákladmi; Štandardný typ RMT integrovaný s dvojitými vodiacimi tyčami a klznými ložiskami, ktoré odolávajú bežnému bočnému zaťaženiu bez ďalších vodidiel pre jednoduchú inštaláciu; Presná verzia RMTL s predĺženými vysoko presnými vodiacimi tyčami dosahujúcimi presnosť opakovaného polohovania ±0,1 mm; Odolný zosilnený posuvný typ RMH so silnou odolnosťou proti vychýleniu pre nezávislé nosenie. Štandardné dvojité gumové nárazníky sú vybavené voliteľnými nastaviteľnými nárazníkmi a externými hydraulickými nárazníkmi pre stabilný pohyb až do 500 mm/s. Voliteľné súpravy magnetických spínačov zodpovedajú snímačom D-M9 pre spätnú väzbu signálu polohy. Zabudované vodiace konštrukcie znižujú dodatočné obstarávacie a montážne náklady na externé lineárne vedenia. V porovnaní s radom SMC CY1 a CY3 poskytuje vynikajúci nákladový výkon, ktorý sa široko používa pri preprave materiálu na veľké vzdialenosti, ovládaní ochranných dverí a priestorovo úspornej dodatočnej montáži konvenčných valcov spojovacích tyčí na automatizovaných výrobných linkách so stredným rozpočtom.

Ultrakompaktný mini valec vodiacej tyče SOLH MGJ je plne zameniteľný so štandardnými produktmi SMC, vyvinutý výhradne pre miniatúrnu automatizáciu. Dodáva len dve malé veľkosti dier φ6 mm a φ10 mm s ultrakrátkymi zdvihmi od 5 mm do 20 mm. Vstavané dvojité vodiace tyče a integrovaný vodiaci rám poskytujú mimoriadne presný výkon proti rotácii v rozsahu ±0,1°, čím zabraňujú uhlovému posunu počas upínania a montáže mikrosúčiastok. Extrémne ľahká konštrukcia váži len 27,3 g pre model MGJ6-5. Dvojité montážne plochy (spodná a zadná strana) a jednostranné centralizované potrubie a kabeláž uľahčujú úhľadné usporiadanie pre husté viacvalcové usporiadanie. Prijatie bezolejovej bezúdržbovej štruktúry s dvojitými gumovými nárazníkmi podporuje stabilnú vysokofrekvenčnú reciprocitu v rozmedzí -10 ℃ ~ 60 ℃. Široko používaný pri precíznom upínaní elektronických súčiastok, polohovaní PCB, ovládaní miniatúrnych ventilov lekárskych zariadení, zdvíhaní vzorkovacej ihly, mikronastavovaní v polovodičových čistých dielňach a jemnom dolaďovaní optických šošoviek. V porovnaní so štandardnými kompaktnými valcami MGP sa vyznačuje drasticky zmenšeným celkovým rozmerom, dokonale uspokojujúcim mikro ťah, obmedzeným inštalačným priestorom a požiadavkami miniatúrnej automatizácie na vysoko presné polohovanie proti otáčaniu.

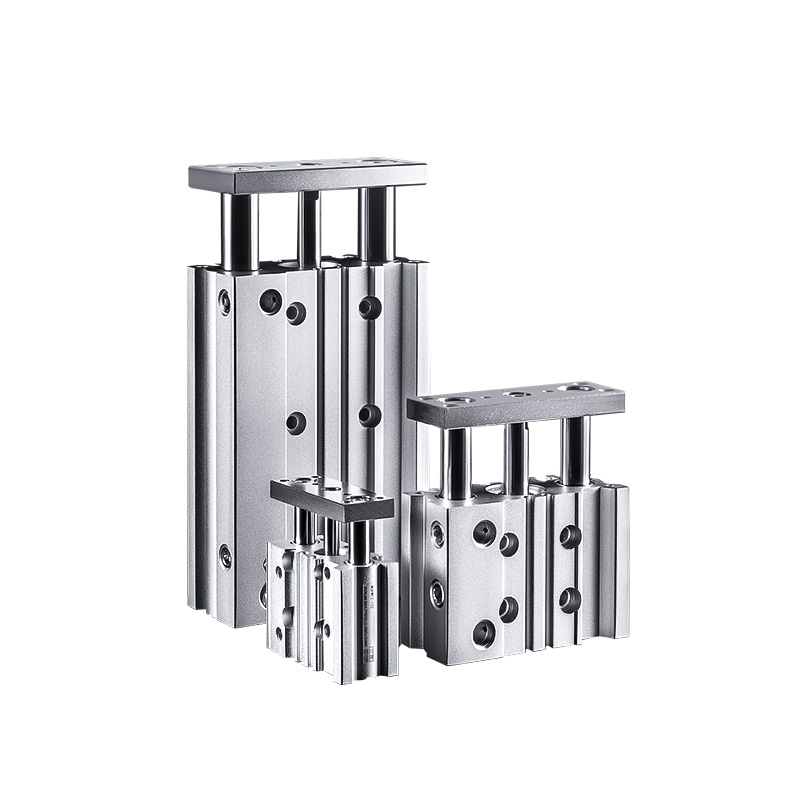

Tenký kompaktný valec vodiacej tyče radu SOLH MGP je rozmerovo zameniteľný s originálnymi produktmi SMC. Prijíma integrovanú štruktúru hlavne valca, dvojitých vodiacich tyčí a presných ložísk so zabudovanou torznou odolnosťou a silnou bočnou nosnosťou bez vonkajšieho vodiaceho príslušenstva. Jeho plochá štíhla konštrukcia znižuje hmotnosť o 17 % až 24 % v porovnaní s konvenčnými valcami a je dokonale vhodná pre kompaktné automatizačné operácie, ako je lisovanie, polohovanie, zdvíhanie a prenášanie obrobkov. Tri podtypy klasifikované podľa ložísk pokrývajú rôzne pracovné podmienky: MGPM s kovovými klznými puzdrami sa vyznačuje vynikajúcou odolnosťou proti opotrebovaniu a prachotesným výkonom pre veľké priečne zaťaženie a prašnú nízkorýchlostnú cyklickú prácu; Guľôčkové puzdrá MGPL poskytujú ultra nízke trenie a plynulý pohyb pre vysokorýchlostné časté vratné pohyby; Vysoko presné guľôčkové ložiská MGPA s nulovou vôľou dosahujú presnosť proti rotácii až ± 0,01 mm pre precíznu montáž a kalibráciu. Veľkosti otvorov sa pohybujú od φ12 do 100 mm so štandardnými zdvihmi 5~300 mm. Štandardné gumené nárazníky s dvojitým koncom sú vybavené, zatiaľ čo tlmiče vzduchového vankúša AZ sú voliteľné pre otvory nad 20 mm, aby absorbovali silné nárazy počas vysokorýchlostných a ťažkých pohybov. Vstavané sloty podporujú priamu inštaláciu magnetických spínačov D-M9, A93 bez dodatočných držiakov pre poriadok v kabeláži. Pracovný tlak sa pohybuje od 0,12 MPa do 1,0 MPa s minimálnym ovládacím tlakom 0,1 MPa pri teplote okolia -10℃~60℃. Široko nasadený pri elektronickom umiestňovaní a lisovaní dosiek plošných spojov, zdvíhaní kontrolného prípravku, podávaní obalov a všeobecnom automatickom obmedzovaní upínania, pôsobí ako vysoko všestranný integrovaný pneumatický pohon s vedením.

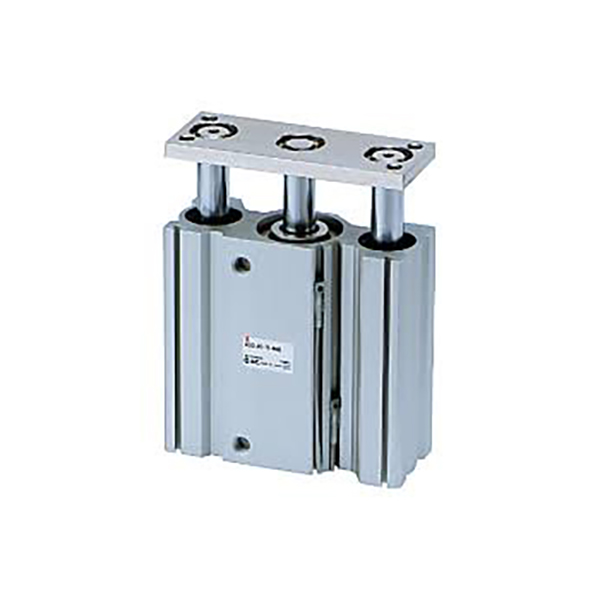

Ultratenký integrovaný valec vodiacej tyče radu SOLH MGQ je plne zameniteľný s originálnymi špecifikáciami SMC. Integrovaná konštrukcia valca a vodiacich tyčí znižuje celkovú hrúbku o 50% v porovnaní s konvenčnými vedenými valcami, čím výrazne šetrí inštalačný priestor. Zahŕňa veľkosti otvorov φ12~100 mm a štandardné zdvihy 25~250 mm, ponúkané v dvoch konfiguráciách: klzné ložiská z uhlíkovej zliatiny MGQM a vysoko presné guľkové ložiská MGQL. Symetrická dvojitá štruktúra vodiacej tyče poskytuje vynikajúcu odolnosť voči bočnému zaťaženiu, vychýleniu a krúteniu. Verzia s guľôčkovým ložiskom MGQL dosahuje presnosť proti otáčaniu ±0,04°~±0,08°, zatiaľ čo typ klzného ložiska MGQM sa vyznačuje vynikajúcou odolnosťou proti opotrebovaniu, prachotesným výkonom a cenovými výhodami pre ťažké prašné podmienky. Štandardné konfigurácie zahŕňajú vstavané magnetické krúžky, dvojité gumové nárazníky a bezolejovú bezúdržbovú prevádzku. Voliteľný vysokoteplotný variant XB6 pracuje stabilne až do 150 ℃. Na tele valca je vyhradených viacero montážnych otvorov; magnetické spínače môžu byť namontované na štyroch stranách pre otvory ≥ 32 mm a príruby/nožné konzoly podporujú viacuhlovú montáž. S minimálnym pracovným tlakom 0,1 MPa je široko používaný na polohovanie a zdvíhanie zátky dopravníkovej linky, vysúvanie a krimpovanie PCB v elektronike 3C, ovládanie brány pre baliace stroje a zdvíhanie prípravkov. Nahrádza samostatný valec a vonkajšie vodiace zostavy na zjednodušenie mechanického dizajnu. V porovnaní so štandardným radom MGP a vysokovýkonným MGG sa MGQ môže pochváliť najtenším profilom a optimálnym výkonom pre vysoko presnú prevádzku v obmedzenom inštalačnom priestore.

Ťažký valec vodiacej tyče s dlhým zdvihom radu SOLH MGG je rozmerovo zameniteľný s ekvivalentnými vysokovýkonnými valcami SMC. Skonštruovaný s okrúhlym valcom a externe usporiadanými dvojitými vodiacimi tyčami s veľkým rozpätím, poskytuje najvyššiu štrukturálnu tuhosť. Jeho bočná nosnosť je trikrát väčšia ako u bežných vedených valcov, čím zabraňuje prehýbaniu piestnej tyče pri dlhých zdvihoch a štrukturálnemu vychýleniu pri excentrickom veľkom zaťažení. Veľkosti otvorov sa pohybujú od φ20 mm do 100 mm v dvoch verziách: klzné ložiská z uhlíkovej zliatiny MGGM a vysoko presné guľkové ložiská MGGL. Maximálny štandardný zdvih dosahuje 1300 mm, čím výrazne prekračuje limit zdvihu radu MGP a MGQ. Dvojité vstavané hydraulické nárazníky sú štandardom, aby absorbovali masívnu energiu nárazu generovanú počas diaľkovej vysokorýchlostnej prevádzky, čím účinne znižujú hluk a chránia zariadenia. Klzné ložiská MGGM sa vyznačujú výnimočnou odolnosťou proti opotrebeniu a nárazom pre vysoko zaťažené prašné prostredie a intenzívne zastavovanie dopravníkovej linky; Guľôčkové ložiská MGGL dosahujú ultra nízke trenie a plynulý pohyb so špičkovou presnosťou proti otáčaniu až do ±0,02°, ideálne pre vysoko presné polohovanie s dlhým zdvihom a vysokorýchlostný cyklický pohyb. Rozdelená modulárna konštrukcia umožňuje samostatnú demontáž a výmenu valca a zostavy vedenia pre nízkonákladovú údržbu. Dostupné formy montáže zahŕňajú základnú povrchovú montáž a inštaláciu prednej príruby; voliteľné doplnky pokrývajú nastavenie zdvihu typu J (rozsah nastavenia 0~50 mm) a vysokoteplotný variant XB6 pracujúci stabilne medzi -10 °C a 150 °C. Vstavané magnetické krúžky sú štandardné, s viacsmernými drážkami pre flexibilné upevnenie magnetického spínača. Rozsah prevádzkového tlaku 0,1~1,0 MPa s maximálnou rýchlosťou chodu do 1000 mm/s. Široko aplikovaný na vertikálne zdvíhacie plošiny, prepravu ťažkých paliet na dlhé vzdialenosti, vysokovýkonné polohovanie zarážok a veľké vyhadzovanie prípravku, nahrádza kombinované riešenie obyčajných valcov plus samostatné ťažké vodiace stĺpiky na zjednodušenie mechanického dizajnu, pričom slúži ako preferovaný pneumatický pohon pre aplikácie s veľkým zaťažením, dlhým zdvihom a vysokým nárazom.

Nízkoprofilový valec vodiaceho stola SOLH MGF je plne zameniteľný so zodpovedajúcimi náprotivkami SMC. Navrhnuté s integrovanou koncentrickou vodiacou objímkou ​​s veľkým priemerom, ruší smerové obmedzenie tradičných valcov s dvojitou vodiacou tyčou a poskytuje rovnomerný 360° výkon proti vychýleniu proti excentrickému zaťaženiu. Jeho celková výška inštalácie je znížená o 15 % ~ 20 % v porovnaní so sériou MGQ pre ultra ploché kompaktné usporiadanie. Dostupné veľkosti dier: φ40, φ63, φ100 mm so štandardnými krátkymi zdvihmi v rozsahu od 30 mm do 100 mm, optimalizované pre ťažkú ​​prevádzku s krátkym zdvihom. Vstavané antirotačné kolíky poskytujú extrémne vysoký povolený krútiaci moment až 409 N·m pre model φ100, stabilné pri excentrickej sile zo všetkých smerov bez zaseknutia alebo posunutia, so špičkovou presnosťou proti rotácii ±0,05°. Podporuje sa obojsmerná horná a spodná montáž; T-drážky na troch stranách tela umožňujú inštaláciu magnetického spínača na štyroch stranách. Vybavené sú štandardné dvojité gumové nárazníky a bezolejová bezúdržbová prevádzka. Verzia 10-prefixu s nízkym obsahom prachu spĺňa prísne požiadavky polovodičových, 3C elektronických a lekárskych dielní. Je približne o 15 % ľahší ako bežné konštrukcie a je široko používaný na zdvíhanie obrobkov, vyhadzovanie prípravkov, preklápanie indexovania staníc a tlačenie na krátke vzdialenosti, pričom ide o ideálny kompaktný pneumatický pohon vyžadujúci všesmerovú ochranu proti vychýleniu a vysoký krútiaci moment v rámci obmedzeného inštalačného priestoru.

Triaxiálny valec vodiacej tyče radu SOLH TC je priamou náhradou za rad SMC MGP. Má integrovanú trojosovú štruktúru pozostávajúcu z dvoch vodiacich tyčí a centrálnej piestnej tyče s mimoriadne vysokou tuhosťou. Jeho odolnosť proti krúteniu a bočná nosnosť sú viac ako dvojnásobné v porovnaní s konvenčnými valcami s dvojitou vodiacou tyčou, čím účinne zabraňujú vychýleniu a posunu polohy. Dostupné veľkosti otvorov sa pohybujú od φ6 mm do 100 mm s dvoma variantmi jadra: presné guľôčkové ložisko typu TCL poskytuje ultra nízke trenie a plynulý pohyb pre vysokofrekvenčné zdvíhanie a presné polohovanie; Typ klzného ložiska z mosadznej zliatiny TCM sa môže pochváliť vynikajúcou odolnosťou proti opotrebeniu a odolnosťou proti nárazu pre veľké zaťaženie, prašné prostredie a operácie zastavovania dopravníkovej linky. Štandardné zdvihy pokrývajú 5 mm až 500 mm. Voliteľné konfigurácie zahŕňajú nastavenie zdvihu typu J (maximálne nastaviteľný rozsah 50 mm) a vysokoteplotnú verziu -T pracujúcu stabilne od -20 °C do 120 °C. Štandardné konfigurácie zahŕňajú vstavané magnetické krúžky, dvojité gumové nárazníky a bezolejovú bezúdržbovú prevádzku. Integrované sú viacsmerové montážne otvory a štvorstranné sloty pre magnetické spínače, zatiaľ čo duálne vzduchové porty na hornej a bočnej strane umožňujú flexibilné usporiadanie potrubia. Príslušenstvo príruby a nožnej konzoly podporuje všestranné montážne orientácie. Prevádzkový tlak sa pohybuje od 0,1 MPa do 1,0 MPa a referenčné polohovacie otvory zaisťujú spoľahlivú presnosť opakovania. Tento integrovaný pohon, ktorý sa široko používa pri zdvíhaní dopravníkovej zátky, manipulácii s PCB a krimpovaní v 3C elektronike, ovládaní baliacich brán, vysúvaní prípravku a excentrickom pohone záťaže, eliminuje potrebu samostatných externých vodiacich zostáv, zjednodušuje mechanický dizajn s vynikajúcim nákladovým výkonom pre miniatúrne presné stanice a všeobecnú automatizáciu pre stredné až vysoké zaťaženie.
