Séria pneumatických komponentov

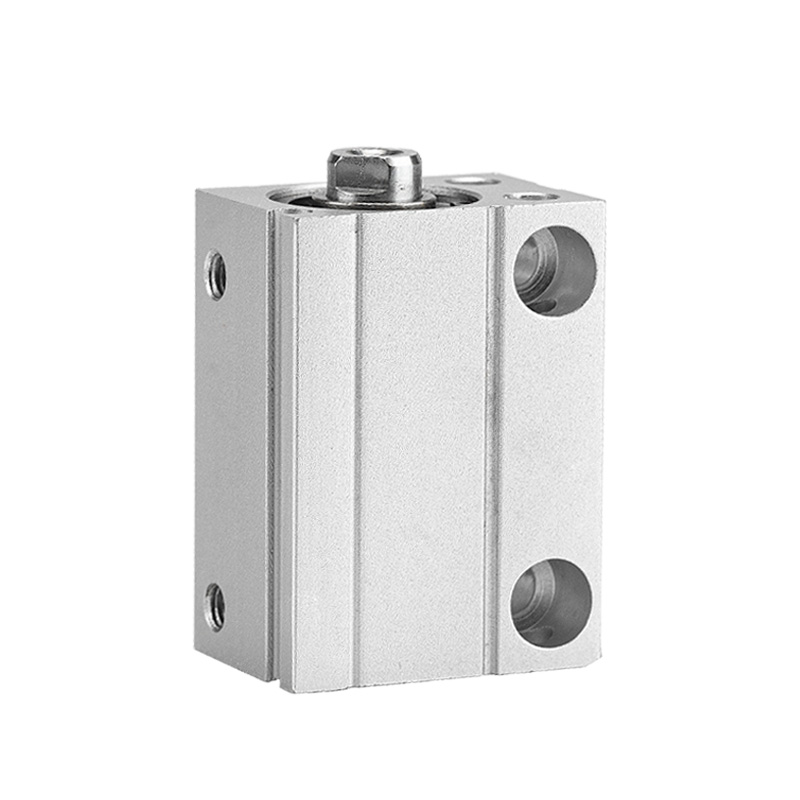

Ultrakompaktný valec SOLH CDUJB s voľnou montážou je vyvinutý pre zariadenia s obmedzeným inštalačným priestorom. V porovnaní s konvenčnou sériou CU je jej dĺžka znížená o 64% a objem je znížený o 70%. Štvorcové kompaktné telo podporuje priamu montáž na viacero povrchov bez ďalších konzol. Produktový rad zahŕňa nemagnetický CUJB, magnetom vybavený CDUJB a CDUJS pre čisté priestory bez obsahu medi. Rozsah veľkostí vŕtania φ4~20 mm, k dispozícii v dvojčinných a jednočinných typoch s vratnou pružinou s voliteľným gumeným vankúšom. Magnetizované modely zodpovedajú miniatúrnym magnetickým spínačom pre presný pohyb s krátkym zdvihom a podporujú bezolejovú prevádzku. Široko používaný v elektronike 3C, polohovaní polovodičových plátkov a medicínskej čistej automatizácii. Magnetické tieniace platne sú voliteľné pre husto usporiadané valce.

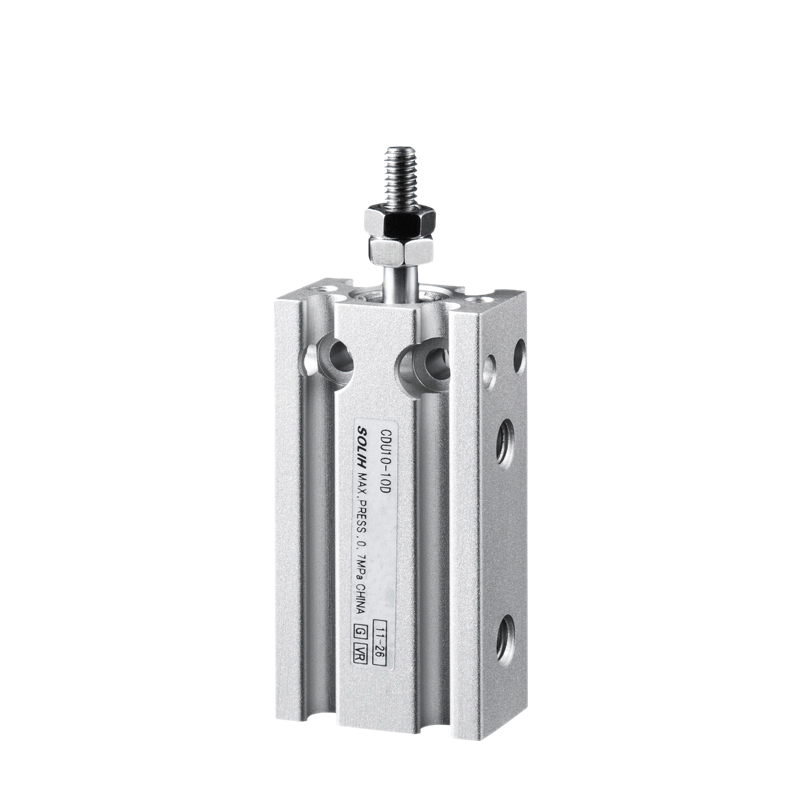

Obdĺžnikový valec SOLH CU/CDU s voľnou montážou sa vyznačuje ultratenkou blokovou štruktúrou s montážnymi otvormi na viacerých povrchoch, čo umožňuje priamu inštaláciu vo viacerých uhloch bez držiakov, čím sa šetrí priestor zariadenia. Kompletné varianty zahŕňajú nemagnetickú CU, magnetom vybavenú CDU, CDUK neotočnú tyč a CDUW s dvojitým vedením tyče. Veľkosti vŕtania φ6~32 mm, dostupné v jedno/dvojčinných typoch s pevnými gumovými tlmičmi na oboch koncoch pre nepretržitú bezolejovú prevádzku. Séria CDU je kompatibilná s magnetickými spínačmi CMSH a DMSH na detekciu polohy a toleruje čiastočné bočné zaťaženie. Široko používaný v 3C a polovodičových prípravkoch, automatizačných zátkach, polohovaní s ľahkým upínaním a malých lisovacích mechanizmoch pre kompaktné automatizované zariadenia.

Šesťplošný kompaktný valec SOLH MK je vylepšený z valca MD so zabudovaným mechanizmom proti otáčaniu. Presnosť proti skrúteniu piestnej tyče dosahuje ≤±0,5°, je priamo zameniteľná s radmi Airtac MD a SMC CQS. Štvorcové tenké telo umožňuje inštaláciu bez držiaka na šesť strán a uľahčuje kompaktné paralelné usporiadanie viacerých valcov. Varianty zahŕňajú dvojčinné MK, jednočinné MSK/MTK, MKD dvojtyčové a MKJ modely s nastaviteľným zdvihom. Vstavaný magnetický krúžok voliteľný s gumenými koncovými nárazníkmi a bezolejovou schopnosťou. Veľkosti otvoru φ6~32mm, široko používané v 3C presných nástrojoch a polohovaní upínania s krátkym zdvihom pre automatizáciu vyžadujúcu pevný uhol obrobku v obmedzenom priestore.

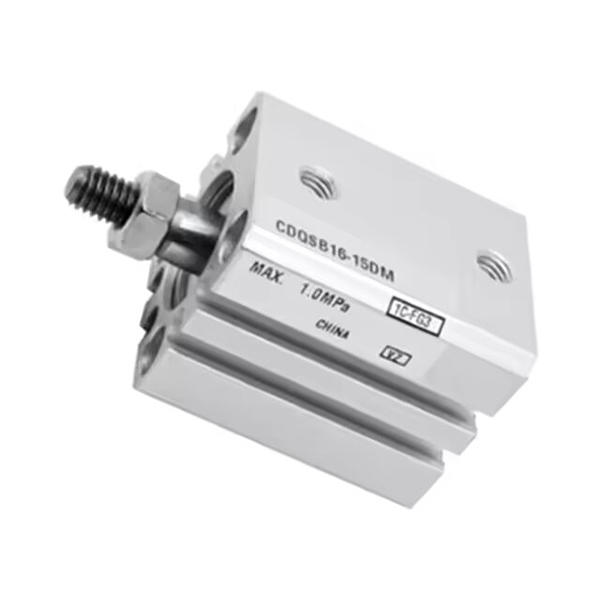

Kompaktný tenký valec SOLH CQS je rozmerovo zameniteľný so sériou SMC CQS a je inovovaný zo série CQ2. Štvorcové ultratenké telo má kratšiu celkovú dĺžku pre vysoko presné úlohy s krátkym zdvihom v stiesnenom priestore. Varianty zahŕňajú štandardný jednoduchý prút, dvojitý prút CQSW, nerotačný prút CQSK a model XB24 s dlhou životnosťou. CDQS so zabudovaným magnetom podporuje viacstrannú montáž magnetických spínačov. Vybavené tesnením na uloženie oleja s nízkym trením pre bezolejovú prevádzku a životnosť až 5 miliónov cyklov, spárované s pevnými gumovými nárazníkmi na oboch koncoch. Veľkosti otvoru φ12 ~ 25 mm, široko používané na tlačenie, upínanie a polohovanie na presných upínadlách polovodičových a 3C elektronických zariadení na dodatočné vybavenie a výmenu.

Štvorcový kompaktný tenký valec SOLH CQ2 je plne zameniteľný s radom SMC CQ2. Jeho ultra krátke štvorcové telo skracuje dĺžku o 50 % v porovnaní s konvenčnými valcami spojovacej tyče, čím šetrí inštalačný priestor. Pokrýva kompletný rozsah vŕtania φ4~200 mm s množstvom variantov: jednoduchá tyč, dvojitá tyč CQ2W, nerotujúca piestna tyč CQ2K, voliteľný vzduchový vankúš a verzia s ultrakrátkym zdvihom. Modely CDQ2 so zabudovaným magnetom podporujú montáž viacstranného magnetického spínača bez vyčnievajúcich snímačov. Štandardné gumené nárazníky sú vybavené a vzduchový vankúš je voliteľný pre vysokorýchlostnú prevádzku. Prijatie tesnenia s nízkym trením s rezervou oleja pre bezolejovú prevádzku so životnosťou až 5 miliónov cyklov, široko používané na upínanie, tlačenie a polohovanie v elektronike, automobilovom priemysle a automatizácii balenia.

Štvorcový ultratenký kompaktný valec SOLH SDA je ekonomický kompaktný pneumatický pohon. Jeho dĺžka tela je len 1/2 ~ 1/3 štandardných valcov spojovacích tyčí a podporuje vstavanú inštaláciu, aby sa šetrilo miesto. Montážne rozmery sú zameniteľné so sériami Airtac ACQ a SMC CQ2. Ponúka komplexné varianty: dvojčinné, SSA/STA s jednou pružinou spätného chodu, SDAD twin tyč, SDAJ nastaviteľný zdvih a SDAS magnetom vybavené modely. Vstavané gumené nárazníky na oboch koncoch absorbujú nárazy a znižujú hluk. Tukom uložené tesnenie s nízkym trením umožňuje dlhodobú prevádzku bez oleja. Veľkosti otvoru φ12~100 mm, vhodné na tlačenie, upínanie a polohovanie s krátkym zdvihom, široko používané v 3C automatizácii, baliacich strojoch a prípravkoch ako cenovo výhodné riešenie pre zariadenia s obmedzeným priestorom.

Tenký valec SOLH RQ je zameniteľný s radom SMC RQ/RDQ. Prijíma inovatívnu bezkrúžkovú vstavanú štruktúru vzduchového vankúša s 3-násobnou kapacitou absorpcie energie gumového nárazníka CQ2 a o 50 % nižším prevádzkovým hlukom. Ultratenká štvorcová hlaveň je o 20 % kratšia ako bežné tenké valce so vzduchovým vankúšom a montážne rozmery zodpovedajú CQ2 a CQS pre priamu výmenu. Varianty pokrývajú nemagnetický RQ, magnetom vybavený RDQ a uzamykateľný RLQ pre vertikálne zaťaženie proti pádu. Vhodné pre nepretržitý vysokorýchlostný vratný pohyb pri 50 ~ 500 mm / s. Veľkosti otvoru φ20~100mm a podporuje bezolejovú prevádzku. Široko používaný pri vysokocyklovej automatizácii nakladania/vykladania, presného upínania a polohovania vyžadujúceho nízky náraz a nízku hlučnosť.

Viacpolohový kompaktný valec s voľnou montážou SOLH MD je vybavený závitovými montážnymi otvormi na šiestich stranách telesa bloku pre inštaláciu bez držiaka v akomkoľvek uhle, o 30 % ~ 50 % tenší ako štandardné kruhové valce, aby sa zmestil do úzkeho usporiadania zariadenia s vysokou hustotou. Päť podmodelov pokrýva všetky pracovné režimy: štandardný jednotyčový dvojčinný MD, jednočinný jednočinný MSD (vysunutie pružiny) / MTD (zatiahnutie pružiny), antitorzný dvojtyčový MDD a dvojtyčový MDJ ​​s nastaviteľným zdvihom. Veľkosti otvorov sa pohybujú od 6 do 32 mm so štandardnými zdvihmi 5~60 mm. Každá jednotka je dodávaná so vstavaným predným gumeným nárazníkom a dvojitými bočnými slotmi pre magnetické senzory; prípona-S znamená integrovaný permanentný magnet kompatibilný s jazýčkovými spínačmi CMSH/DMSH. Piestna tyč má integrované samomazacie puzdro pre hladkú prevádzku bez oleja. Varianty s dvojitou tyčou eliminujú bočné vychýlenie spôsobené posunutím zaťaženia, zatiaľ čo MDJ má zadnú nastavovaciu skrutku pre flexibilné jemné doladenie zdvihu. Široko používaný na ľahké upínanie, vysúvanie, krimpovanie a presné polohovanie miniatúrnych prípravkov v 3C, polovodičových a všeobecných malých automatizačných strojoch.

SOLH CQM s vysokou tuhosťou vedený tenký valec je zameniteľný s SMC CQM/CDQM. Postavený na konštrukcii tenkého valca CQ2 s integrovanými paralelnými dvojitými vodiacimi tyčami si zachováva rovnakú dĺžku tela ako CQ2 a eliminuje potrebu vonkajších vodidiel. Jeho odolnosť voči bočnému zaťaženiu je 2~4 krát vyššia ako u štandardných valcov CQ2, s toleranciou otáčania piestnej tyče ≤±0,2°. Varianty zahŕňajú nemagnetický CQM, magnetom vybavený CDQM a CQM-XB24 model s dlhou životnosťou. Vybavený gumovými nárazníkmi na oboch koncoch a podporuje bezolejovú prevádzku. Veľkosti otvoru φ12~100mm, montážne rozmery kompatibilné s CQ2/CQS. Ideálne pre presné tlačenie a upínanie prípravkov s krátkym zdvihom s ofsetovým zaťažením v automatizácii montáže elektroniky.
