SOLH HFZ lineárne vedenie paralelné pneumatické chápadlo je priamo zameniteľné so sériou SMC MHZ2. Využíva dvojpiestovú synchrónnu prevodovku s ozubenou tyčou a pastorkom integrovanú s guľovým lineárnym vedením pre vysokú tuhosť a vynikajúcu odolnosť proti posunutému zaťaženiu. K dispozícii sú tri varianty ovládania: štandardné dvojčinné HFZ; jednočinný normálne uzavretý HFSZ (pružina drží obrobok, keď sa odpojí vzduch); jednočinný normálne otvorený HFTZ (pružina uvoľní obrobok pri strate vzduchu). Veľkosti otvorov sa pohybujú od 6 do 40 mm s presnosťou opakovaného polohovania ±0,01~±0,02 mm. Viaceré možnosti montáže zahŕňajú spodný závit, bočnú montáž a priechodný otvor typu N. Obojstranné drážky snímača a vstavané magnetické krúžky podporujú magnetické spínače série M9 pre spätnú väzbu otvorené/zatvorené. Vhodné pre vonkajšie upínanie a vnútorné rozťahovacie uchopenie. Voliteľné príslušenstvo zahŕňa protiprachové kryty, vysokoteplotné tesnenia a potravinárske mazivo NSF-H1. Efektívna upínacia sila klesá s predĺženým previsom čeľuste; pri výpočte zaťaženia sa vyžaduje bezpečnostný faktor ≥1,5. Široko nasadené na koncových efektoroch robotov, elektronike 3C, presnom hardvéri, presných uchopovacích staniciach na vstrekovanie a automatizáciu balenia, najmä pre aplikácie vyžadujúce bezpečnostné podržanie alebo uvoľnenie pri vypnutom stave a pracovné podmienky s priečne posunutým zaťažením.

Ekonomické paralelné pneumatické uchopovač SOLH HFP využíva mechanický pákový prevod ako cenovo efektívne riešenie s ľahkým uchopením. Veľkosti otvorov pokrývajú 10/16/20/25/32 mm. Čeľuste sa zatvoria, keď sa piest vysunie a otvoria sa pri zatiahnutí; upínacia sila je o 20%~30% vyššia ako otváracia sila pre spoľahlivé držanie obrobku. Montážne otvory sú k dispozícii na troch stranách: bočná, spodná a zadná. Vstavané permanentné magnety spolupracujú s magnetickými spínačmi CS1-G pre spätnú väzbu o stave otvorené/zatvorené. Kovové trecie izolačné dosky znižujú oter, aby sa prispôsobili nepretržitej prevádzke s vysokým cyklom. Umiestnený ako ekonomická alternatíva k uchopovačom s lineárnym vedením, ako sú HFZ a MHZ2, vyhovuje nákladovo citlivým aplikáciám s nízkym a stredným zaťažením. Odporúča sa pravidelná údržba pákových kĺbov. Široko používaný na vysokofrekvenčnú manipuláciu s 3C plastovými dielmi, miniatúrnym lisovaným hardvérom a malými baliacimi komponentmi. Neodporúča sa pre podmienky s trvalým ťažkým ofsetovým zaťažením alebo požiadavkami na ultra vysokú presnosť montáže.

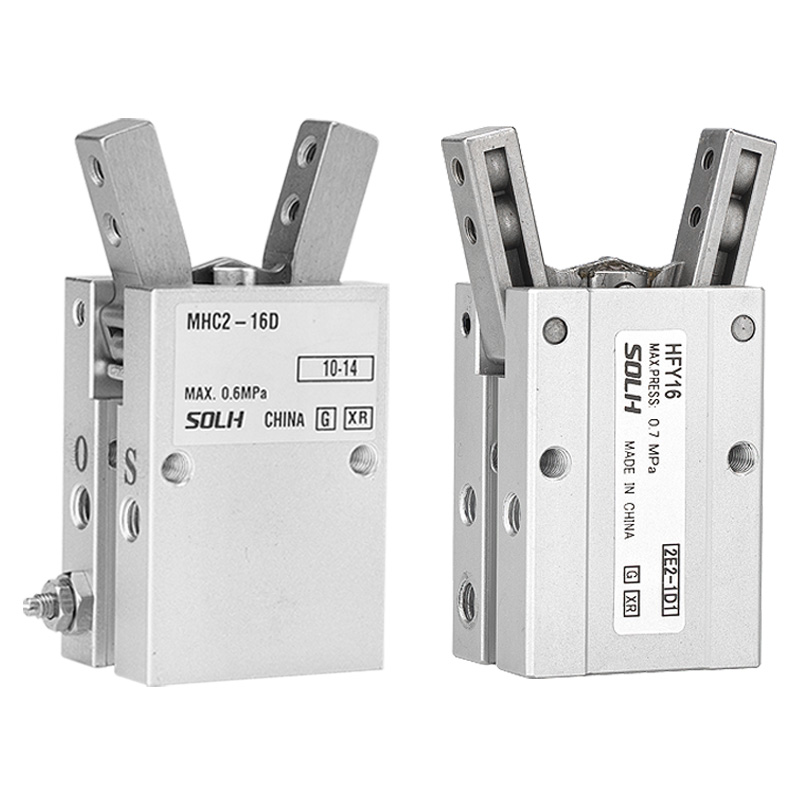

SOLH HFY otočné pneumatické chápadlo typu Y slúži ako cenovo výhodná vymeniteľná alternatíva k SMC MHC2. Poháňaný jednopiestovým otočným spojením so zosilnením krútiaceho momentu páky. V ponuke sú dva varianty: dvojčinný HFY a jednočinný normálne otvorený HFTY. Rozsah výkyvu dosahuje +30°/-10° s celkovým efektívnym uhlom výkyvu okolo 40°. Zabudované nastaviteľné škrtiace ventily umožňujú nezávislú reguláciu rýchlosti otvárania a zatvárania a presnosť opakovaného polohovania dosahuje ±0,02 mm. Veľkosti otvorov pokrývajú 6/10/16/20/25/32 mm. K dispozícii sú tri montážne plochy (spodná, bočná, zadná). Vstavané magnetické krúžky sú kompatibilné s magnetickými spínačmi CMSH a DS1-G pre spätnú väzbu limitného signálu. Je ideálny na uchytenie okrúhlych, zakrivených a nepravidelných miniatúrnych dielov vo vonkajšom obale v obmedzenom inštalačnom priestore a pri manipulácii s vysokofrekvenčným ľahkým zaťažením. Pri výbere si všimnite, že upínací moment klesá s predĺženým presahom čeľuste; na overenie zaťaženia je potrebný bezpečnostný faktor ≥1,5. V porovnaní s originálnym MHC2 sa HFY vyznačuje o niečo užším uhlom výkyvu, no zároveň podporuje trojstrannú montáž s vynikajúcim nákladovým výkonom. Originálny MHC2 sa odporúča, ak sa vyžaduje širší rozsah výkyvu alebo funkcia vypnutia normálne zatvorená.

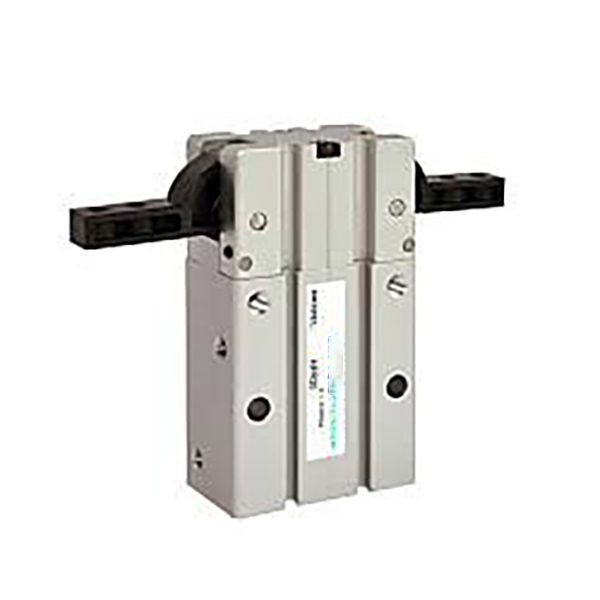

Otočný záves SOLH HFR Pneumatický chápadlo so širokým otváraním o 180° je poháňaný piestom na otáčanie čeľustí. Každá čeľusť sa otáča až o 90° a pri úplnom otvorení vytvára priamu líniu, aby poskytovala maximálnu vôľu a eliminovala mechanické zasahovanie počas vyberania a umiestňovania. Veľkosti vŕtania pokrývajú 10/16/20/25/32 mm s čisto dvojčinným dizajnom. Uhol zovretia -2°~-5° zaisťuje stabilné upnutie. K dispozícii sú tri montážne plochy (bočná, spodná, zadná); umiestnenie otvorov pre kolíky na základni zlepšuje presnosť montáže a montáž cez otvor s príponou-N je voliteľná. Všetky modely sa dodávajú so vstavanými permanentnými magnetmi a drážkami senzorov kompatibilnými s magnetickými spínačmi CMSH. Optimalizovaná prachotesná štruktúra čeľustí a antifrikčné kovové separátory poskytujú životnosť viac ako 5 miliónov cyklov pre stredne prašné dielenské prostredie. Široko používaný na uchopenie a otáčanie obrobkov s hlbokými dutinami, veľkých plastových krytov a krabicových materiálov. Otočný uchopovač MHW2 poháňaný ozubeným kolesom možno zvážiť pre aplikácie so stredným zaťažením, ak nie je potrebná extrémna vyhýbacia vzdialenosť. Počas výpočtu krútiaceho momentu musí byť rezervovaná minimálna 30% bezpečnostná rezerva; predĺžený previs čeľuste výrazne znižuje efektívny upínací moment.

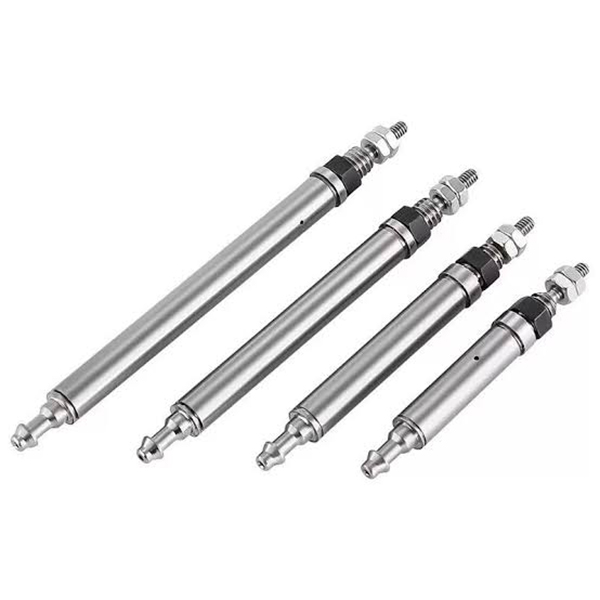

Ultra-miniatúrny kolíkový pneumatický valec SOLH CJ1 je zameniteľný s ekvivalentnými modelmi SMC ponúkanými vo veľkostiach otvoru φ2,5 a φ4. φ2.5 je len jednočinná pružina, zatiaľ čo φ4 podporuje jednočinnú aj dvojčinnú verziu. Tenký a ultraľahký (2 ~ 3,5 g), nemá vstavaný vankúš pre rýchlu odozvu. Vzduchový port na strane tyče možno otočiť o ±90°, aby sa uľahčilo usporiadanie hadičiek. Vonkajšie závity na oboch koncoch umožňujú priame axiálne upevnenie bez dodatočných konzol. Poskytuje ťah v rozsahu od 0,64 do 6,3 N pri 0,5 MPa, vhodný pre mikrozáťaže pod 100 g, aby sa zabránilo poškodeniu jemných drobných obrobkov nárazom. Tesnenia NBR podporujú bezolejovú prevádzku pre čisté prostredie. Široko používaný pri vysokofrekvenčných úlohách typu push-pull s krátkym zdvihom vrátane testovania odolnosti tlačidla 3C, vysúvania čipu, polohovania mikrosúčiastok, jemného ladenia presných nástrojov a miniatúrnych ovládačov pre lekárske zariadenia. Pri výbere sa odporúča bezpečnostný faktor ťahu aspoň 50 %.

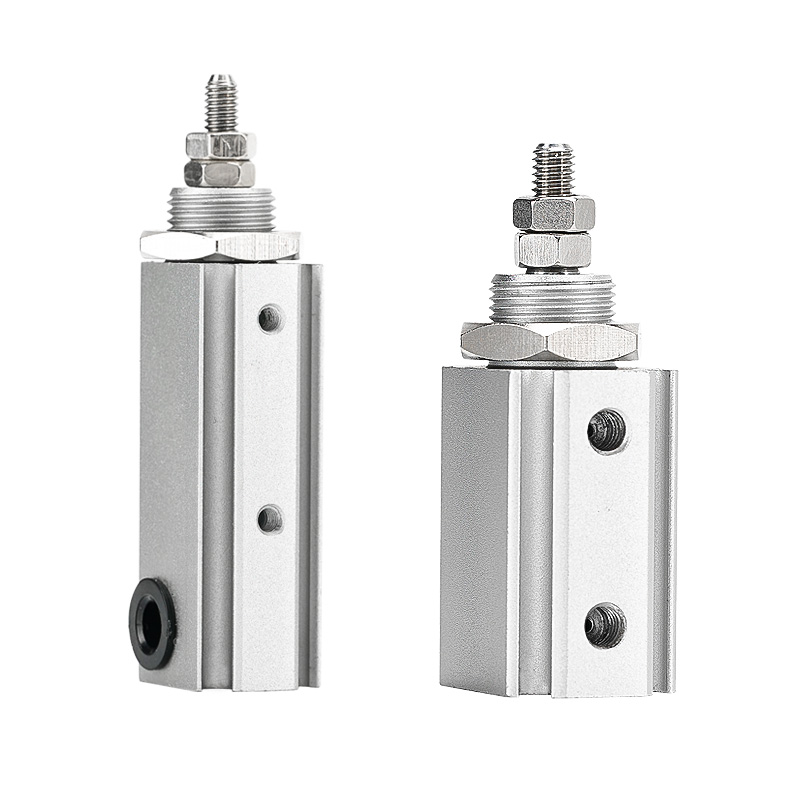

Kompaktný dvojčinný pneumatický valec SOLH CJP2 je plne zameniteľný s ekvivalentnými modelmi SMC. Veľkosti otvorov zahŕňajú Ø4/6/10/16 mm, rozdelené na CJP2 (bez magnetu) a CDJP2 (zabudovaný magnetický krúžok). Čistý dvojčinný dizajn vybavený gumovými vankúšikmi na oboch koncoch na zníženie nárazu a hluku. V porovnaní so staršou sériou CJP využíva kratšiu konštrukciu tela a dosahuje zníženie hmotnosti o 55 % až 65 %. K dispozícii je šesť spôsobov montáže: základný, panelový, prírubový, držiak na nohy a ďalšie, vhodné pre zabudovanú inštaláciu, axiálne upevnenie a bočnú montáž. Všetky veľkosti sú dodávané s magnetickými krúžkami; aj variant s minimálnym Ø4 podporuje duálne magnetické spínače série M9 pre obojsmernú spätnú väzbu polohy. Hlaveň z tvrdého eloxovaného hliníka a tesnenia z NBR umožňujú bezolejovú prevádzku so životnosťou viac ako 3 milióny cyklov a stabilným obojsmerným ťahom. Široko používaný pre obojsmerné aplikácie typu push-pull s krátkym zdvihom, ako je vyhadzovanie mikrosúčiastok v priemysle 3C, testovanie odolnosti tlačidiel, jemné ladenie presných nástrojov a miniatúrne ovládače pre lekárske zariadenia. Pri výbere musí byť rezervovaná minimálna 30% rezerva bezpečnosti zaťaženia. Vyberte si jednočinný CJP, ak sa vyžaduje návrat pružiny, a ultra-mini valec CJ1 pre extrémne stiesnený ultraľahký nákladový priestor.

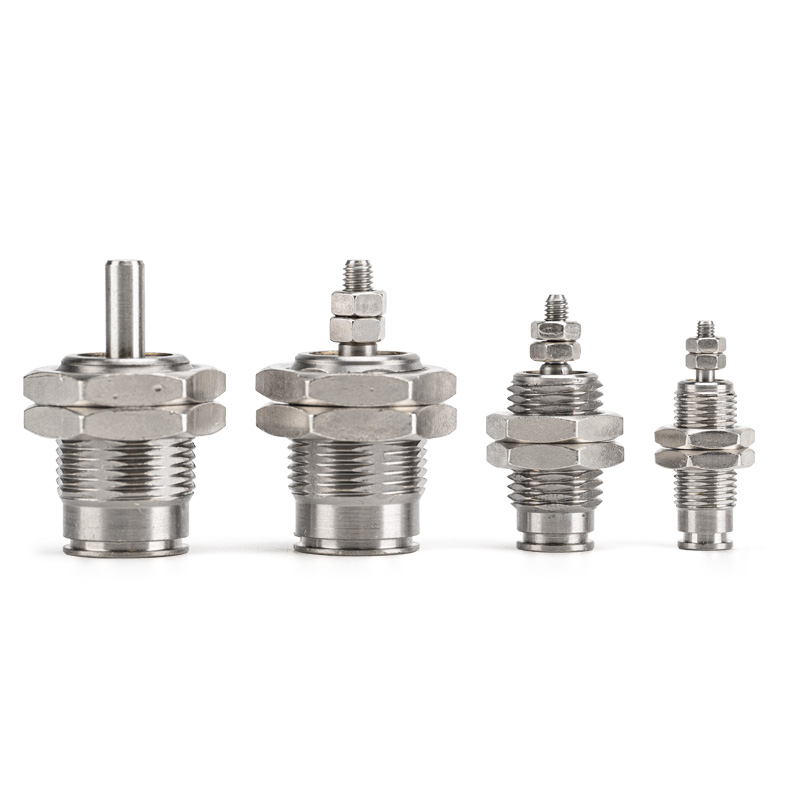

Jednočinný pneumatický valec SOLH CJP s mikročapom s vratnou pružinou je plne zameniteľný s ekvivalentnými modelmi SMC. Veľkosti otvoru pokrývajú Ø4/6/10/16 mm, vrátane variantov CJP (bez magnetického krúžku) a CDJP (zabudovaný magnetický krúžok). Jednočinný dizajn sa vysunie pri prívode vzduchu a automaticky sa zasunie pomocou pružiny po vypnutí vzduchu s bezpečnostnou funkciou resetovania pri vypnutí. Bez vstavaného vankúša poskytuje rýchlu odozvu a maximálnu frekvenciu cyklovania až 250 cpm. K dispozícii sú dva spôsoby montáže: montáž na panel B a montáž na zapustenú montáž S. Ultra krátke telo môže byť zabudované do stroja, aby sa ušetril priestor na inštaláciu. Tvrdá eloxovaná mosadz a tesnenia z NBR podporujú prevádzku v čistom prostredí bez oleja so životnosťou viac ako 3 milióny cyklov. Široko používaný na jednosmerné vyhadzovanie, polohovacie dorazy, miniatúrny prípravok, testovanie odolnosti tlačidla 3C a iné jednosmerné ovládanie s krátkym zdvihom. Pri výbere sa odporúča minimálne 50% bezpečnostné rozpätie ťahu. Vyberte dvojčinný model CJP2 pre obojsmerný pohyb push-pull a ultra-mini valec CJ1 pre ultra ľahké užitočné zaťaženie v extrémne obmedzenom priestore.

Mini pneumatický valec SOLH CDJ2 z nehrdzavejúcej ocele typu pera je plne zameniteľný so sériou SMC CJ2, dostupný vo veľkostiach otvoru φ6/10/16 so zabudovaným magnetickým krúžkom kompatibilným s magnetickými polohovými spínačmi. Vyrobené z nerezovej ocele 304 a piestnej tyče pre odolnosť proti hrdzi a mierny antikorózny výkon, vhodné pre vlhké, potravinárske, lekárske a čisté prostredie. Dizajn koncovky bez spojovacej tyče poskytuje kompaktný a ľahký obrys. Kompletné varianty pokrývajú štandardný dvojčinný typ CDJ2B, jednočinnú vratnú pružinu CDJ2E, vysúvanie jednočinnej pružiny CDJ2ET a neotáčajúcu sa šesťhrannú piestnu tyč CDJ2KB pre polohovanie proti skrúteniu. štandardný gumený vankúš; Vzduchový vankúš Z je voliteľný pre φ10/16 na zníženie nárazu pri vysokej rýchlosti. Minimálny štartovací tlak dosahuje 0,06 MPa, čo podporuje nepretržitú prevádzku bez oleja so životnosťou viac ako 5 miliónov cyklov. K dispozícii je kompletná sada montážneho príslušenstva vrátane príruby, nožnej konzoly a dvojitej vidlice. V porovnaní s mini valcami C85 a MI ponúka CDJ2 bohatšie špecifikácie a lepšie náklady. Široko používaný pre vysokofrekvenčný lineárny pohyb push-pull v zariadeniach s obmedzeným priestorom na testovanie 3C, potravinárske stroje a lekársku automatizáciu. Pri výbere sa odporúča minimálne 50 % bezpečnostné rozpätie ťahu.

Nerotačný mini valec z nehrdzavejúcej ocele SOLH CJ2K patrí do rodiny valcov CJ2 a vyznačuje sa plnou rozmerovou zameniteľnosťou s dovážaným originálnym CJ2K. Veľkosti otvorov pokrývajú Φ10 a Φ16. Vybavený šesťhrannou piestnou tyčou a vstavanou vodiacou štruktúrou pre mechanický výkon proti skrúteniu. Tolerancia otáčania: ≤±1,5° pre Φ10 a ≤±1° pre Φ16, čím sa eliminujú problémy s vychýlením zaťaženia vyskytujúce sa na bežných valcoch s okrúhlou tyčou počas vratného pohybu. Vyrobené z nerezovej ocele 304 pre odolnosť proti hrdzi a vlhkosti, s tenkým a kompaktným obrysom. Voliteľné sú tri prevádzkové režimy: dvojčinný, jednočinný návrat pružiny a jednočinné vysúvanie pružiny. Vstavaný magnetický krúžok je voliteľný, kompatibilný s magnetickými spínačmi M9BW pre spätnú väzbu polohy. Štandardné gumené vankúše na oboch koncoch; bezolejová prevádzka podporovaná mechanickou životnosťou až 8 miliónov cyklov. K dispozícii sú viaceré možnosti montáže vrátane základného typu, držiaka na nohu, prírubového držiaka a dvojitého vidlicového držiaka. Ideálne pre aplikácie vyžadujúce pevnú uhlovú polohu koncových prípravkov, ako je tlačenie plochého prípravku v 3C automatizácii, lineárne podávanie kamier pre optickú kontrolu, preprava obrobku vo vodiacich štrbinách a vyhadzovanie plochých obrobkov. Ak nie je potrebné uhlové obmedzenie a uprednostňuje sa nákladová efektívnosť, odporúča sa štandardný valec s kruhovou tyčou CJ2. Je potrebné vyhnúť sa nadmernému radiálnemu zaťaženiu piestnice, aby sa zabránilo odieraniu vodiaceho puzdra a zhoršeniu presnosti proti otáčaniu.
