Séria pneumatických komponentov

Stredný mechanický tanierový ventil SOLH VM2 (VM200) je plne zameniteľný so zodpovedajúcimi modelmi SMC. Vďaka strednej tanierovej konštrukcii s koeficientom prietoku Cv=0,87 je jeho prietoková kapacita približne 8-krát vyššia ako u série mini VM1, ktorá je vybavená štandardným portom Rc1/4 a voliteľnými závitmi NPT/G1/4. Pracuje pod 0 ~ 1,0 MPa a nie je kompatibilný s vákuom, používa tesnenie bez mazania odolné voči opotrebovaniu a robustné kovové telo. K dispozícii sú rozloženia bočných portov a spodných portov podporované kompletným radom vymeniteľných ovládačov: štandardný valček POM / kalená oceľ odolná proti oderu, valček s jednosmerným odskokom, rovný piest, ploché tlačidlo, žltá hubicová hlava núdzového zastavenia, zelené tlačidlo indikátora a uzamykateľný gombík závesu. Variant valčekov z kalenej ocele je vhodný pre vysoko zaťažené výrobné linky s vysokým opotrebovaním. Široko používaný na detekciu limitu zdvihu valca a posuvného stola, manuálne spúšťanie zariadenia do prevádzky, prepínanie vzduchu u prípravku a bezpečnostné núdzové blokovanie, slúži ako hlavný mechanický vzduchový spúšťací ventil pre baliace, textilné, tlačiarenské a všeobecné automatizačné výrobné linky.

Stredný 3-cestný tanierový mechanický ventil SOLH VM4 (VM400) je plne zameniteľný s ekvivalentnými modelmi SMC, umiestnenými medzi mini VM1 a vysokoprietokovými VM2 sériami. Jeho hlavná výhoda spočíva v kompatibilite s plným rozsahom tlaku od -100 kPa vákua do 1,0 MPa pretlaku, čo je funkcia nedostupná na VM2. Prijíma štandardný port Rc1/8 s voliteľnými závitmi NPT/G1/8 a prietokovou kapacitou Cv=0,38, podporuje usporiadanie bočných a spodných portov. Postavený s pevným kovovým telom, odoláva nárazom 1 000 m/s² a silným vibráciám, vhodný pre náročné výrobné linky s vysokým zaťažením, s tesnením tanierového taniera odolným voči prachu a bez mazania pre dlhú životnosť. K dispozícii je kompletná sada vymeniteľných pohonov: štandardná / kalená oceľová valčeková páka, jednosmerný valček proti odskoku, rovný piest, viacfarebné hríbové núdzové zastavovacie tlačidlá, 2/3-polohové otočné gombíky, uzamykateľné tlačidlá a páky prepínacích pántov. Široko používaný pri detekcii limitov zdvihu valca a posuvného stola, vákuových adsorpčných/uvoľňovacích obvodoch, manuálnom spúšťaní zariadení, núdzovom blokovaní stroja a prepínaní upínacích prípravkov, je to ideálny stredný mechanický spúšťací ventil pre pracovné podmienky vyžadujúce vákuovú kompatibilitu a silnú odolnosť proti nárazom.

Vysokoprietokový elektropneumatický proporcionálny ventil SOLH ITV je plne zameniteľný s ekvivalentnými modelmi SMC. Vďaka systému tlakovej spätnej väzby s uzavretou slučkou akceptuje napätie DC0–10V, prúdové analógové signály 4–20mA a voliteľnú fieldbus komunikáciu vrátane CC-Link, PROFINET, EtherNet/IP na dosiahnutie plynulej, vysoko presnej diaľkovej regulácie tlaku vzduchu s presnosťou riadenia ±1 % FS a ochranou proti prachu a striekajúcej vode IP65. Tri série pokrývajú rôzne rozsahy prietoku: ITV1100 pre mikro nízky prietok, ITV2100 pre univerzálny stredný prietok a ITV3100 pre silný vysoký prietok až do 4400 l/min ANR, s nastaviteľným tlakom od 0,005 do 0,9 MPa. Podporuje Rc/NPT/G závity a nástrčné fitingy, vstavaný LED digitálny displej a autodiagnostický alarm pri nízkom napájaní DC24V. Široko používaný pre ovládanie valca s veľkým otvorom, riadenie konštantného napätia filmu a drôtu, polovodičové a optické presné procesy, automatické dávkovanie a poťahovanie, viacstupňové prepínanie tlaku pre zváracie a nitovacie zariadenia, nahrádzajúce viaceré manuálne regulátory na realizáciu digitálneho centralizovaného riadenia tlaku na automatizovaných výrobných linkách.

Inline spätné ventily SOLH XTO674 a INA14 zdieľajú rovnakú konštrukčnú platformu s ultranízkym praskacím tlakom 0,01 MPa, kompatibilným so stlačeným vzduchom aj čistou vodou na ochranu proti spätnému toku vo vákuovom a nízkotlakovom potrubí. XTO674 je celomosadzná kryogénna verzia pracujúca až do -30 ℃; Štandardná séria INA14 ponúka telo z mosadze alebo nehrdzavejúcej ocele SUS304 vybavené štandardnými tesneniami NBR plus voliteľné tesnenia FKM odolné voči oleju a vysokým teplotám a tesnenia CR odolné voči poveternostným vplyvom. Kompaktný inline dizajn so závitom so šípkou prietoku môže byť namontovaný priamo do potrubia bez dodatočných držiakov, čo účinne zabraňuje strate vákua a spätnému prúdeniu vzduchu pri inštalácii medzi vákuové generátory a prísavky. Tieto dve série majú identické celkové rozmery a veľkosti závitov pre priamu výmenu v poli bez úpravy potrubia, široko používané v kryogénnych zariadeniach, vákuových výrobných linkách, vysokoteplotných kvapalinových okruhoch odolných voči korózii a všeobecných pneumatických a vodných potrubiach na jednosmerné udržiavanie tlaku a prevenciu spätného toku.

Viacstupňový vákuový ejektor Venturiho trubice SOLH ZL112 je plne zameniteľný s ekvivalentnými modelmi SMC, vybavenými štandardnou tryskou Φ1,2. Jeho energeticky úsporná viacstupňová štruktúra poskytuje stabilné vákuum -88~-92 kPa a zároveň znižuje spotrebu vzduchu o viac ako 40 % v porovnaní s jednostupňovými ejektormi. Vďaka vysoko integrovanému modulárnemu dizajnu ponúka K1 dvojité napájacie/uvoľňovacie ventily pre automatické nasávanie a vyfukovanie a nákladovo úsporné varianty K2 s jedným napájacím ventilom. Zabudovaný tlmič hluku obmedzuje prevádzkový hluk pod 70 dB(A); k dispozícii sú dva štýly výfuku: štandardný typ s integrovaným tlmičom a výfuk s centrálnym portom P pre vysoký prietok. Voliteľné príslušenstvo zahŕňa analógové mechanické vákuomery a digitálne vákuové tlakové spínače s NPN/PNP jedno/dvojkanálovým a napäťovým/prúdovým analógovým signálovým výstupom, plus rôzne konektory, napätia cievok a ručné nastavovacie gombíky. Bez vnútorných pohyblivých častí pre bezúdržbovú nepretržitú prevádzku môže byť namontovaný priamo na koncové efektory robota na skrátenie doby odozvy vákua, široko používaný pri manipulácii s 3C sklenenými panelmi, plechmi, obalovými a tlačovými materiálmi a poréznymi obrobkami vyžadujúcimi stabilnú vysokoprietokovú vákuovú adsorpciu.

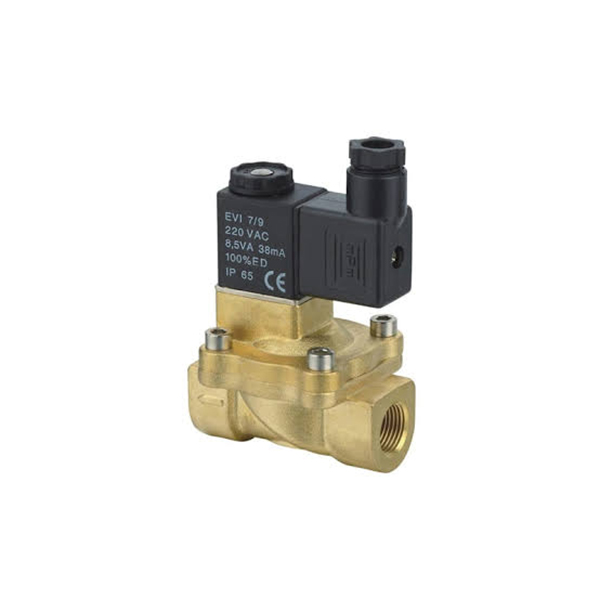

Verzia 1 – dlhá kópia oficiálnej stránky produktu (zamerané na SEO, ~ 290 slov pre stránku s podrobnosťami o nezávislej webovej lokalite) 2/2-cestné mosadzné kvapalinové solenoidové ventily série SOLH 2V sú všestranné elektromagnetické uzatváracie ventily navrhnuté pre univerzálne ovládanie stlačeného vzduchu, priemyselnej vody a mazacieho oleja, dostupné v dvoch vyspelých konštrukčných konfiguráciách: priamo pôsobiace 2V025 a membránové pilotne ovládané varianty 2V130 a 2V250. Táto zostava je skonštruovaná s robustnými kovanými mosadznými telesami ventilov spárovanými s vysokovýkonnými tesniacimi prvkami a poskytuje spoľahlivý spínací výkon pokrývajúci spúšťanie pri nulovom tlaku a reguláciu potrubia s vysokým prietokom. Kompaktný priamo pôsobiaci model 2V025 využíva štruktúru priameho elektromagnetického pohonu, ktorá umožňuje normálne otváranie pri nulovom tlakovom rozdiele 0 MPa. Je vybavený tesneniami z fluórovej gumy VITON odolnými voči opotrebovaniu, odoláva slabým korozívnym médiám a dokonale sa prispôsobuje nízkotlakovým potrubiam, vákuovým slučkám a mikroprúdovým striekacím a chladiacim zariadeniam. Pilotne prevádzkované 2V130 a 2V250 sa spoliehajú na stredný tlakový rozdiel na pohon membrány, vyznačujúce sa pozoruhodne veľkou prietokovou kapacitou a nízkou spotrebou energie cievky; vyžadujú minimálny spúšťací tlak 0,05 MPa a využívajú tesnenia z nitrilovej gumy NBR ideálne pre konvenčné rozvody vody a stlačeného vzduchu. Všetky verzie využívajú izolované cievky triedy B s ochranou proti vniknutiu IP65 a rýchlou odozvou spínania do 0,05 sekundy. Viaceré možnosti zapojenia (zásuvka DIN, lietajúce vodiče, objímky indikátorov) a bohaté špecifikácie závitov v rozsahu od G1/8 až po G1 palca podporujú flexibilnú inštaláciu na mieste. Séria SOLH 2V, ktorá je široko nasadená vo vákuovom riadení, vodných chladiacich okruhoch zariadení, automatickom napájaní vody do kotla, nasávaní vody vzduchovým kompresorom a odpojení hlavného plyno-kvapalinového potrubia, ponúka ekonomické, stabilné všeobecné riešenia prepínania tekutín pre širokospektrálne kvapalinové okruhy priemyselnej automatizácie.

Mini 2/2-cestné priamo pôsobiace normálne uzavreté solenoidové ventily série SOLH 2P využívajú vysokopevnostné plastové telesá ventilov z nylonu PA66, špeciálne navrhnuté pre nízkonákladové malé prietokové automatické prepínanie stlačeného vzduchu, čistej vody a mazacieho oleja s nízkou viskozitou. Vďaka skutočnému štartovaciemu výkonu pri nulovom tlaku sa ventil môže normálne otvárať pod rozdielom tlaku 0 MPa, čím sa účinne preruší tlaková závislosť pilotom ovládaných solenoidových ventilov. Táto séria využíva vyspelú štruktúru priameho elektromagnetického pohonu. V stave vypnutia vstavaná resetovacia pružina pevne stlačí jadro ventilu, aby sa udržal v úplne uzavretom stave; keď je pod napätím, elektromagnetická príťažlivosť rýchlo zdvihne jadro ventilu, aby viedlo potrubie, pričom celá spínacia činnosť je dokončená do 0,05 s pre ultra rýchlu odozvu. Štandardná konfigurácia používa tesnenia z fluorokaučuku VITON odolné voči opotrebovaniu s vynikajúcou odolnosťou voči oleju, vode a mierne korozívnym médiám; Tesnenie z nitrilovej gumy NBR je k dispozícii ako voliteľná náhrada podľa pracovných podmienok. Cievka dosahuje stupeň ochrany proti prachu a vode IP65 s izoláciou triedy B, ktorá je schopná stabilnej nepretržitej prevádzky vo vlhkom dielenskom prostredí. S pevným prietokovým otvorom φ2,5 mm a hodnotou CV 0,23 sú k dispozícii dve špecifikácie hlavného prúdu závitu G1/8 a G1/4, spárované s rôznymi možnosťami zapojenia vrátane štandardnej zásuvky DIN, lietajúcich káblov a zásuviek indikátorov, spolu s univerzálnymi možnosťami striedavého/jednosmerného napätia na splnenie globálnych požiadaviek na prispôsobenie. Ľahký kompaktný obrys sa hodí na inštaláciu do kompaktných modulov zariadenia. Je široko používaný pri riadení zdroja vzduchu vákuového generátora, prepínaní prívodu vzduchu do malých valcov, mikro slučkách chladiacej vody zariadení, automatickom striekaní, automatickom odvodňovaní vzduchového kompresora a malých zvlhčovacích systémoch, ktoré slúžia ako cenovo výhodná miniatúrna alternatíva riadenia tekutín k mosadzným 2V ventilom série.

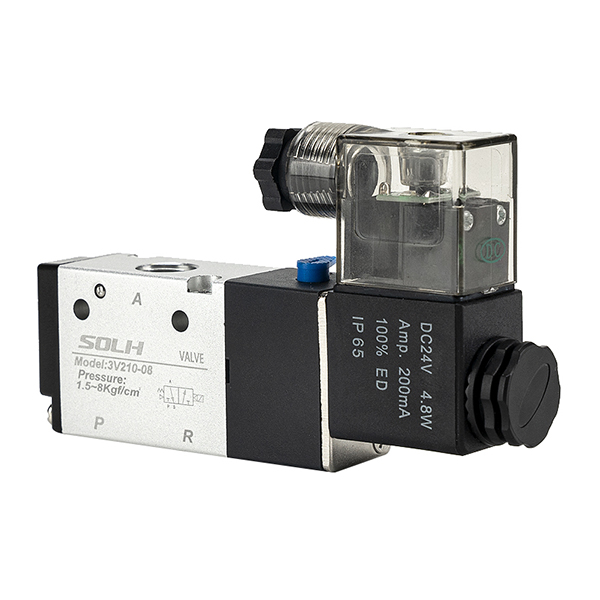

3/2-cestné pneumatické solenoidové smerové ventily série SOLH 3V sú skonštruované s priamo pôsobiacou aj pilotnou prevádzkou, prispôsobené na pohon jednočinných valcov s vratnou pružinou a spínanie vákuových pneumatických obvodov. Táto séria, ktorá je k dispozícii v konfiguráciách normálne zatvorená (NC) a normálne otvorená (NO), využíva vysoko pevné telá ventilov z ľahkej hliníkovej zliatiny s kompaktným usporiadaním, rýchlou odozvou a stupňom ochrany proti prachu a vode IP65, ktoré fungujú ako štandardný ovládací prvok jadra pre malé a stredne veľké pneumatické automatizačné systémy. Usporiadanie otvorov sa riadi univerzálnymi priemyselnými štandardmi: P pre hlavný prívod vzduchu, A pre realizáciu pracovného portu spájajúceho valce alebo vákuové prísavky, R pre výfukový otvor zladený s tlmičmi na zníženie prevádzkovej hlučnosti. Priamočinné varianty 3V1 a 3V2 podporujú spoľahlivé spúšťanie pri nulovom tlaku v rozmedzí 0~0,8 MPa so spínacou odozvou pod 0,05 s, perfektne sa hodia pre nízkotlakové plynovody a scenáre podtlakového riadenia vákua. Pilotne riadená séria 3V100/3V200/3V300 sa vyznačuje väčšou prietokovou kapacitou a nižšou spotrebou energie cievky, čo si vyžaduje minimálny vstupný tlak 0,15 MPa pre stabilné spínanie, aby sa uspokojili konvenčné pneumatické slučky s vysokým prietokom. Celá séria je vybavená tlačidlom ručného ovládania v štýle náprstku pre pohodlné ladenie na mieste počas inštalácie a údržby a podporuje bezolejovú prevádzku so stabilným tesniacim výkonom. Špecifikácie viacerých závitov vrátane M5, G1/8, G1/4 a G3/8 sú voliteľné, spárované s bežným globálnym striedavým a jednosmerným napätím a dvoma režimami zapojenia zásuvky DIN a pohyblivých vodičov. Môže priamo nahradiť tradičné 3A vzduchové riadiace ventily a 3L ručné ťažné ventily bez štrukturálnych úprav, široko nasadené v mechanizmoch na upínanie obrobkov, prepínanie vákuovej adsorpcie, pneumatická ochrana blokovania a ovládanie posúvania malých akčných členov.

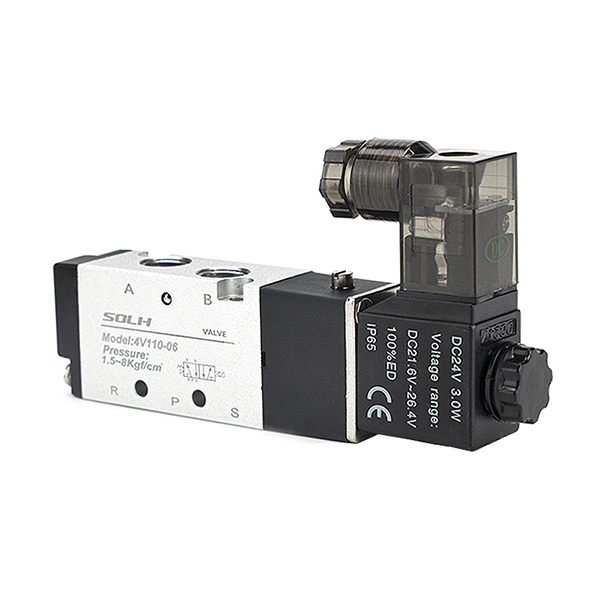

Pilotne ovládané pneumatické smerové ventily série SOLH 4V sú hlavné priemyselné pneumatické komponenty pokrývajúce 5/2-cestné dvojpolohové a 5/3-cestné trojpolohové konfigurácie, špeciálne optimalizované pre riadenie vratného pohybu, polohovanie v strede zdvihu a udržiavanie tlaku dvojčinných pneumatických valcov. Vďaka vysoko presnému jadru cievkového ventilu a vstavanej riadiacej štruktúre sa táto séria vyznačuje nízkym trecím odporom, citlivým spínaním a nízkou spotrebou energie cievky, ktorá je široko používaná v automatizovaných montážnych linkách, baliacich strojoch, polohovacích zariadeniach a všeobecných pneumatických prevodových systémoch. Usporiadanie s piatimi otvormi je v súlade s univerzálnymi priemyselnými štandardmi: P slúži ako hlavný prívod vzduchu; A a B sú dva vykonávacie porty spojené s prednou a zadnou komorou dvojčinných valcov na ovládanie vysúvania a zasúvania; R a S sú výfukové otvory nakonfigurované s tlmičmi na zníženie hluku pri chode. 5/2-cestný typ zahŕňa varianty jednocievkového elektrického ovládania a dvojcievkového elektrického ovládania. Ventily s jedným elektrickým ovládaním sa spoliehajú na pružinový reset, ktorý sa automaticky vráti po výpadku prúdu, čo je ideálne pre konvenčné vratné pohyby a aplikácie bezpečnostného resetovania. Ventily s dvojitým elektrickým ovládaním majú pamäť polohy bez pružín, ktorá po vypnutí plynule uzamkne aktuálnu polohu valca pre dlhodobé polohovanie a udržiavanie tlaku. 5/3-cestná trojpolohová verzia poskytuje tri voliteľné neutrálne režimy: uzavretý stred (Typ C) uzamyká všetky porty pre uzamknutie odpruženia valca a ochranu proti pádu; výfukový stred (Typ E) spája porty A/B s výfukovými kanálmi na uvoľnenie tlaku a voľný pohyb počas manuálneho uvádzania do prevádzky; tlakový stred (Typ P) privádza stlačený vzduch do oboch pracovných portov pre obojsmerné vyvážené upínanie. Dostupné špecifikácie sa pohybujú od 4V110 do 4V410 s veľkosťou závitu M5, G1/8, G1/4, G3/8 a G1/2. Celá séria je vybavená prachotesnými a vodotesnými cievkami s krytím IP65, ktoré podporujú bežné striedavé a jednosmerné napätie, a podporuje bezolejovú prevádzku a je dodávaná s tlačidlom ručného ovládania pre pohodlné testovanie a údržbu na mieste. Je to univerzálny štandardný smerový ventil pre bežnú priemyselnú pneumatickú automatizáciu.
