Séria pneumatických komponentov

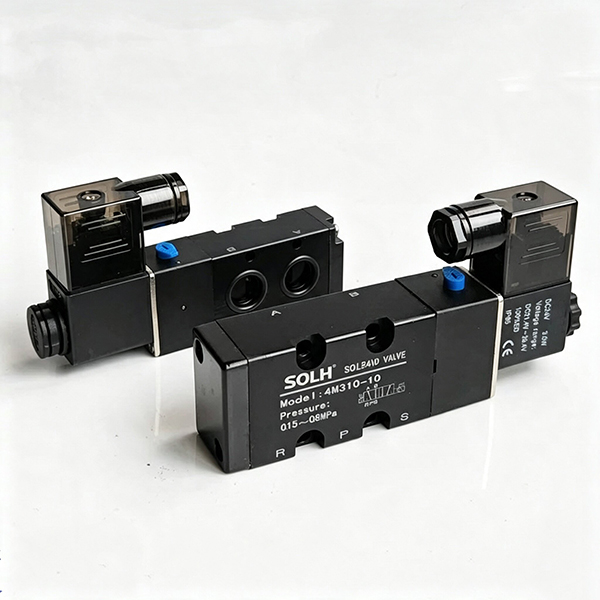

Doskové 5/2-cestné solenoidové ventily série SOLH 4M prísne vyhovujú medzinárodným montážnym normám NAMUR, sú určené na priamu montáž na pneumatické pohony poháňajúce guľové ventily a škrtiace ventily. Integrovaná spodná základňa je dodávaná s vopred zabudovanými vzduchovými kanálmi P, A, B, R1 a R2, čo umožňuje bezproblémové dokovanie so vzduchovými dutinami ovládača bez vonkajších hadičiek pre pracovné porty A/B. Toto zjednodušené usporiadanie drasticky znižuje pracovnú záťaž pri usporiadaní potrubia a potenciálne miesta úniku vzduchu v porovnaní s konvenčnými 4V solenoidovými ventilmi série pripojenými k rúre. Táto zostava využíva konštrukciu vnútornej pilotnej cievky s bezolejovou prevádzkou, ponúka sa v konfiguráciách s resetovaním jednej špirálovej pružiny (4M × 10) a s pamäťou s dvojitou cievkou (4M × 20) pokrývajúcich tri veľkosti: 4M100, mainstream 4M200 a 4M300 s vysokým prietokom. Varianty s jedným elektrickým ovládaním sa automaticky resetujú pod napätím pružiny po odpojení napájania pre scenáre s bezpečným resetom, zatiaľ čo verzie s dvojitým elektrickým ovládaním si po výpadku prúdu zachovávajú svoju spínaciu polohu stabilne, aby udržali stav otvorenia/zatvorenia ventilu pre dlhodobé uzamknutie potrubia. Každá jednotka je vybavená bočným tlačidlom manuálneho ovládania pre pohodlné offline uvedenie do prevádzky a testovanie údržby. Cievky podporujú široko používané globálne AC/DC napätia s IP65 prachotesnou a vodotesnou ochranou proti vniknutiu, vhodné pre prísne pracovné podmienky pri úprave vody, chemických potrubiach a všeobecnom prepínaní priemyselných tekutín. Séria je rozmerovo kompatibilná so základňami rozdeľovačov zdieľanými s ekvivalentnou sériou 4V, podporuje inštaláciu samostatného pohonu alebo centralizovanú zostavu ventilového ostrovčeka prostredníctvom rozdeľovačov s viacerými stanicami. S certifikovaným štandardným rozhraním NAMUR, zameniteľným s bežným radom Airtac 4M, slúži ako vyhradený zladený ovládací komponent pre automatickú reguláciu zapnutia a vypnutia pneumatických pohonov guľových a klapkových ventilov.

Kompaktný pilotne ovládaný solenoidový ventil SOLH 7V obsahuje kompletné 5/2 a 5/3 cestné varianty, ktoré pokrývajú spätný chod jednej špirálovej pružiny, dvojzávitové blokovanie a tri centrálne funkcie: stred uzavretý, stredový výfuk, stredový prívod tlaku. Prijíma integrovaný dizajn vnútorného centralizovaného výfukového kanála s približne o 30 % vyššou prietokovou kapacitou ako tradičné ventily série 4V, s odozvou spínania ≤50 ms a maximálnou prevádzkovou frekvenciou až 5 Hz. Cievky s ultranízkym výkonom generujú menej tepla pre nepretržité napájanie so spotrebou jednosmerného prúdu 0,7 W a striedavým prúdom 1,1 VA. Ponúka sa kompletná zostava od M5 do 3/8" s podporou štandardných závitových portov aj nástrčných rýchlospojok. Ventily možno inštalovať jednotlivo alebo naskladať na hliníkové rozdeľovače s viacerými stanicami, aby sa ušetril priestor v skrini a zjednodušilo sa hlavné vzduchové potrubie. Rozsahy prevádzkového tlaku 0,15~0,8 MPa s pracovnou teplotou -20℃~70℃ s dlhou životnosťou použitého hliníkového liateho ventilu. a centralizované pneumatické ovládanie na všetkých automatizovaných výrobných linkách.

5-cestný solenoidový ventil série SOLH SY je plne zameniteľný so zodpovedajúcimi ventilmi SMC, vrátane SY3000 mini, SY5000 stredný hlavný prúd, SY7000 veľký a SY9000 extra veľký model. Poskytuje kompletné možnosti okruhu: 5/2 jednoduchá/dvojitá cievka a 5/3 trojpolohový s centrálnym uzavretým, centrálnym výfukom a centrálnym prívodom tlaku. Štandardné 0,35 W cievky a voliteľné 0,1 W ultra-nízkoenergetické energeticky úsporné cievky generujú málo tepla pre nepretržité napájanie. Verzia interného pilota pracuje 0,1 ~ 0,7 MPa, zatiaľ čo variant externého pilota podporuje vákuové prostredie -100 kPa. Cievka s utesnenou medzerou dosahuje až 200 miliónov spínacích cyklov. Vzduchové porty sú usporiadané na boku, hore a dole pre flexibilné vedenie hadičiek. Ventily majú zásuvný dizajn, ktorý je kompatibilný s ventilovými ostrovčekmi rozdeľovača SS5Y, čo umožňuje údržbu jedného ventilu bez rozoberania celej banky, so zástrčkovým konektorom IP65 a základňou rozdeľovača IP67. Optimalizované vnútorné bežce poskytujú približne o 80 % vyšší prietok ako staršie ventily a vstavaná sieťka pilotného filtra zabraňuje uviaznutiu cievky prachom. Široko používaný na smerové spínanie valcov a centralizované pneumatické ovládanie v polovodičových, automobilových zváracích, baliacich a medicínskych automatizačných zariadeniach.

2/2-cestné normálne uzavreté kvapalinové solenoidové ventily série SOLH 2S zahŕňajú dve plné rady: modely s priamym pôsobením malých otvorov 030/050 a pilotne ovládané varianty s veľkým otvorom 150~500, pre automatické zapínanie a vypínanie potrubia čistej vody, stlačeného vzduchu, chladiacej kvapaliny, mazacieho oleja a slabo korozívnych kvapalinových potrubí. Verzia s priamym pôsobením umožňuje štartovanie pri nulovom tlaku bez limitu minimálneho rozdielu tlaku, vyznačuje sa kompaktnými rozmermi, univerzálnou montážnou orientáciou a milisekundovým rýchlym spínaním, ideálne pre nízkotlakové aplikácie s mikroprúdom, ako je jednobodové chladenie obrábacích strojov, 3C mikro vetvy vzduch/voda a mini čistiace zariadenia. Pilotne riadený typ vyžaduje minimálny tlakový rozdiel 0,05 MPa na úplné otvorenie, poskytuje ultra veľký prietok s nízko-wattovými špirálami s nízkym ohrevom, ktoré sú vhodné pre odtokové zberače vzduchových kompresorov, hlavné potrubia rozprašovacej vody a potrubia na úpravu cirkulujúcej vody s vysokým prietokom. Štandardné tesnenia z nitrilovej gumy NBR sú vybavené voliteľným tesnením EPDM odolným voči kyselinám a horúcej vode. K dispozícii sú viaceré medzinárodné štandardy závitov (PT/G/NPT) a globálne univerzálne napätia cievok (DC12/24V, AC24/110/220V), podporované možnosťami zapojenia zástrčky DIN a vodiča. Tepelne odolné cievky umožňujú dlhodobé nepretržité napájanie. Sprievodca výberom: priamočinný typ pre potrubia so statickým tlakom pod 0,05 MPa a malým prietokom vetvy; pilotná verzia pre hlavné zberače G1/2 a vyššie so stabilným vysokým tlakom a veľkým cirkulačným prietokom. Tesnenie EPDM je povinné pre horúcu vodu a tekuté médiá potravinárskej kvality.

SOLH 2W séria 2/2-cestný normálne uzavretý kvapalinový solenoidový ventil s pevným mosadzným telom zahŕňa malé otvory priamo pôsobiace modely 030/050 a veľké vŕtanie pilotne ovládané varianty 150~500, určené na automatickú on-off reguláciu čistej vody, stlačeného vzduchu, reznej chladiacej kvapaliny, mazacieho oleja a slabo korozívneho potrubia. Priamočinná verzia realizuje spúšťanie s nulovým rozdielom tlaku bez limitu minimálneho pracovného tlaku, vyznačuje sa kompaktnými rozmermi, univerzálnou montážnou orientáciou a milisekundovým vysokofrekvenčným spínaním, ideálne pre nízkotlakové vetvy mikroprúdu, vákuové pomocné vodné okruhy a jednobodové chladenie pre malé obrábacie stroje. Pilotne riadený typ vyžaduje minimálny rozdiel spúšťacieho tlaku 0,05 MPa, poskytuje ultra veľký prietok s nízkovýkonnými špirálami s nízkym teplotným stúpaním, vhodný pre hlavné odvodňovacie potrubia vzduchových kompresorov, hlavné okruhy rozprašovacej vody pre všeobecné montáže a vysokoprietokové cirkulačné potrubia pre systémy na úpravu vody. Štandardné tesnenia z nitrilovej gumy NBR sú vybavené voliteľnými tesneniami EPDM odolnými voči teplu a kyselinám. K dispozícii sú viaceré medzinárodné štandardy závitov (PT/G/NPT) a napätie cievok s plným rozsahom (DC12/24V, AC24/110/220V), podporované zásuvkami DIN pre rozvody skrine a vodotesnými vodičmi IP65 pre vlhké vonkajšie zariadenia. Tepelne odolné cievky umožňujú nepretržité 24-hodinové napájanie bez vyhorenia. Pokyny pre výber: vyberte si priamočinný typ pre potrubia so statickým tlakom pod 0,05 MPa a mikro jednobodovým prietokom; vyberte pilotný variant pre hlavné zberače G1/2 a vyššie so stabilným vysokotlakovým veľkým obehom. Tesnenie EPDM je povinné pre horúcu vodu, čistenú vodu a tekuté médiá potravinárskej kvality.

Ľahký štandardný valec spojovacej tyče SOLH MBB je modernizovaný ľahký model, o 10 % ľahší ako tradičná séria MB a je plne v súlade s normami ISO15552 na priamu výmenu dovážaných valcov spojovacej tyče. Vďaka obojstranne nastaviteľnému vzduchovému vankúšu a štvorcovým koncovkám zaisťuje vysokú tuhosť, nízku hlučnosť a stabilnú bezolejovú prevádzku, vhodnú pre stredne zaťažené a vysokofrekvenčné pracovné podmienky. Zahŕňa viaceré varianty a rôzne možnosti montáže, široko používané v dopravných zariadeniach a všeobecných automatizačných strojoch. Vďaka vyspelej hromadnej výrobe a dostatočným zásobám podporuje stabilné dodávky a export do celého sveta.

Profilový valec SOLH SAI bez spojovacej tyče vyhovuje norme ISO15552, rozmerovo zameniteľný so sériami FESTO DNC a SE. Má integrovanú hliníkovú hlaveň v tvare M a je vybavená obojstranným nastaviteľným vzduchovým vankúšom a elastickou podložkou PPV a obojstrannými drážkami snímača. Plné varianty zahŕňajú jednotyčový, dvojitý, zdvih nastaviteľný, uzamykateľný valec s integrovaným ventilom SAIF. Podporuje bezolejovú prevádzku s nízkym štartovacím tlakom. Veľkosti otvoru φ32~200 mm, prispôsobený zdvih až do 2000 mm a rôzne možnosti montáže ISO. Široko používaný v baliacich strojoch, dopravníkoch a automatizácii obrábacích strojov. Stabilná hromadná výroba a dostatočné zásoby z neho robia nákladovo efektívny všeobecný lineárny pohon pre exportné automatizačné zariadenia.

Štvorcový štandardný valec SOLH SE bez spojovacej tyče je v súlade s normami ISO15552 a VDMA24562, priamo zameniteľný so sériami FESTO DNC a SMC CP96S. Integrovaná štvorcová hliníková hlaveň poskytuje vysokú tuhosť, vybavená obojstranným nastaviteľným vzduchovým vankúšom a 3-strannými drážkami snímača pre flexibilnú inštaláciu. Varianty zahŕňajú jednu tyč, dvojitú tyč, nastaviteľný zdvih a uzamykateľný typ BSE, vhodné pre stredne ťažké zaťaženie a vysokofrekvenčné aplikácie s dlhým zdvihom. Tvrdo eloxovaný valec podporuje bezolejovú prevádzku s viacerými možnosťami montáže, široko používaný pre obrábacie stroje, balenie a automatizáciu dopravníkov. Zákazkový servis s dlhým zdvihom, dostatočné zásoby a stabilné hromadné dodávky pre globálnych výrobcov automatizácie.

Ekonomický štandardný valec spojovacích tyčí SOLH SC využíva štyri spojovacie tyče na upevnenie koncových uzáverov s vysokou tuhosťou a odolnosťou proti nárazu, ktoré sa široko používajú ako všeobecný pneumatický pohon. Rozsah veľkostí otvoru φ32 ~ 250 mm, vybavený obojstranným nastaviteľným vzduchovým vankúšom na zníženie nárazu a hluku. Varianty zahŕňajú jednu tyč, dvojitú tyč SCD, nastaviteľný zdvih SCJ a uzamykateľnú vložku SCL. Vstavaný magnetický krúžok voliteľný pre magnetické spínače CMSG/DMSG, podporujúci bezolejovú prevádzku. Kratšie telo ako valce s profilom ISO pri rovnakom vŕtaní s konkurenčnou cenou. K dispozícii je viacero typov montáže na tlačenie, manipuláciu a umiestnenie na dopravníkových, baliacich a montážnych linkách. Dostatok zásob podporuje hromadné exportné objednávky.
