Séria pneumatických komponentov

Pneumatické valce bez spojovacej tyče SOLH DNC prísne vyhovujú medzinárodným normám ISO 15552 & VDMA 24562, dokonale zameniteľné s bežnými európskymi štandardnými valcami pre bezproblémovú modernizáciu zariadení a zahraničné exportné projekty. Integrovaný štvorcový hliníkový profil s vysokou tuhosťou odstraňuje odkryté spojovacie tyče pre vyššiu štrukturálnu stabilitu a prehľadné usporiadanie, spárovaný so vstavanými obojstrannými drážkami snímača pre pohodlnú inštaláciu magnetického spínača. Štandardné dvojstranné nastaviteľné vzduchové vankúše PPV účinne tlmia zotrvačné kolízie počas vysokorýchlostného vysokorýchlostného vratného pohybu; prémiové kompozitné tesnenie s nízkym trením podporuje bezolejový chod s celkovým servisným zdvihom dosahujúcim 4 000 km a presnosťou opakovaného polohovania v rozmedzí ± 0,05 mm. Voliteľné konfigurácie zahŕňajú štvorcovú tyč proti otáčaniu, dvojitú tyč, blokovacie jednotky polohy a koncové mechanické zámky. Naša stabilná hromadná výroba zaručuje dostatočné zásoby, široko nasadzované v automobilovej automatizácii, presnej elektronike, baliacich strojoch a automatizovaných výrobných linkách európskeho štandardu vyžadujúcich stabilnú prevádzku s dlhým cyklom.

Pneumatické valce bez spojovacej tyče série SOLH SI prísne spĺňajú medzinárodné normy ISO 15552 (predtým ISO 6431) a VDMA 24562, dokonale zameniteľné s valcami Festo série DNC, SE a DSBA ako cenovo výhodná alternatíva strednej triedy. Telo valca, skonštruované s integrovaným hviezdicovým štvorcovým profilom z hliníkovej zliatiny bez odkrytých spojovacích tyčí, poskytuje vynikajúcu štrukturálnu tuhosť, vynikajúcu odolnosť proti krúteniu a vychýleniu spolu s elegantným exteriérom odolným voči korózii, ktorý je ideálny pre úhľadné usporiadanie vedľa seba na automatizovaných linkách. Vstavané špeciálne drážky snímača na oboch stranách podporujú priamu inštaláciu magnetických spínačov AirTAC CMSE, DMSE a CS1 bez dodatočných montážnych konzol. Vybavený štandardnými obojstranne manuálne nastaviteľnými vzduchovými vankúšmi spárovanými s elastickými nárazníkmi PPV, účinne tlmí zotrvačný náraz a potláča hluk pri vysokorýchlostnom vysokorýchlostnom vratnom pohybe. Prémiový duálny kompenzačný tesniaci systém typu Y zaisťuje ultranízky štartovací tlak 0,1 MPa a stabilnú dlhodobú bezolejovú prevádzku. Jeho tvrdo chrómovaná 45# oceľová piestna tyč sa môže pochváliť vynikajúcou odolnosťou proti opotrebovaniu a hrdzi. Kompletný rad prispôsobených variantov zahŕňa dvojitú synchrónnu tyč SID, model s nastaviteľným zdvihom SIJ, verziu s blokovaním polohy SIL, integrovaný pohon SIF ventil-valec a typ štvorcovej piestnice SIQ s protikrútiacim účinkom na uspokojenie rôznych priemyselných požiadaviek. Celá séria je štandardne vybavená vstavaným magnetickým krúžkom pre spätnú väzbu o polohe piesta v reálnom čase a riadenie PLC prepojenia. Široko prijatý v európskych štandardných exportných strojoch, automatizovanej montáži, balení, manipulácii s materiálom a pomocnom pohone obrábacích strojov, vyvažuje spoľahlivý výkon a konkurencieschopné ceny, aby nahradil konvenčné valce SC so spojovacími tyčami a drahé dovážané valce DNC.

Profilový valec spojovacej tyče SOLH CP96S je v súlade s normami ISO15552 a VDMA24562, plne zameniteľný s originálnou sériou CP96S. Navrhnutý s duálnym nárazníkovým systémom, ktorý kombinuje nastaviteľný vzduchový vankúš a gumenú podložku, dosahuje nízky hluk a mierny náraz pri vysokorýchlostnom a vysokofrekvenčnom vratnom pohybe pri 50 ~ 1000 mm/s. Vstavaná hliníková hlaveň spojovacej tyče je o 15 % ľahšia ako bežné valce spojovacej tyče s vysokou tuhosťou a vynikajúcou odolnosťou voči posunutému zaťaženiu. Varianty zahŕňajú jednoprútový štandardný typ a CP96SD antitorzný dvojtyčový model. Vstavaný magnetický krúžok voliteľný pre snímače M9B/A93; K dispozícii sú vysokoteplotné verzie a verzie s piestnicou z nehrdzavejúcej ocele. Vŕtanie φ32~125mm, prispôsobený zdvih do 2000mm. Široko používaný na obrábacích strojoch a automatizácii ťažkých obalov na globálnu výmenu zariadení.

SOLH HLH ultratenký lineárny posuvný valec s bočnou L koľajnicou využíva integrovanú jednostrannú recirkulačnú guľôčkovú vodiacu koľajnicu so štíhlym nízkoprofilovým telom na úsporu inštalačného priestoru, dvojčinným pneumatickým posúvačom určeným na presné polohovanie s malým zaťažením. Veľkosti otvorov sa pohybujú od 6, 10, 16 do 20 mm so štandardnými zdvihmi 5–60 mm, prevádzkovým tlakom 0,15~0,7 MPa a pracovnou teplotou od -20 ℃ do 70 ℃. Telo valca obsahuje 4-smerné montážne závitové otvory a 3-stranné vzduchové otvory pre flexibilné usporiadanie potrubia. Posuvný vozík je vybavený otvormi so závitom na upevnenie a otvormi pre polohovacie kolíky na hornom a prednom povrchu. Vstavaný magnetický krúžok je štandardne dodávaný s dvojitými bočnými otvormi na montáž magnetických jazýčkových spínačov. Plávajúci kĺb medzi piestnou tyčou a vozíkom eliminuje bočné bočné zaťaženie a zaisťuje vynikajúcu rovnosť a presnosť proti otáčaniu. V porovnaní s dvojkoľajnicovou sériou HLQ sa HLH vyznačuje štíhlejším obrysom pre stiesnený úzky priestor, ktorý sa široko používa v 3C a polovodičových mini kontrolných prípravkoch, ľahkých tlačných upínacích jednotkách a vratných polohovacích mechanizmoch v kompaktných automatizačných strojoch.

Dvojhriadeľové klzné valce SOLH HLQ / HLQL využívajú recirkulačné guľové lineárne vedenia, vrátane kompaktnej štandardnej verzie HLQ s valcom namontovaným na boku a ultrapevného symetrického modelu HLQL. Veľkosti otvorov sa pohybujú od 6 do 25 mm so zdvihmi 10–150 mm. Konštrukcia dvojitej paralelnej piestnice poskytuje silný ťah a vynikajúci výkon proti krúteniu a otáčaniu. Zabudovaný plávajúci kĺb medzi piestom a posuvným vozíkom kompenzuje excentrické bočné zaťaženia. Základňa obsahuje 3-smerné montážne závitové otvory, zatiaľ čo posuvný vozík poskytuje montážne otvory a polohovacie kolíky na viacerých povrchoch; bočné sloty pre magnetické jazýčkové spínače a vstavaný magnet sú súčasťou štandardnej výbavy. K dispozícii sú viaceré možnosti nárazníkov: dvojitý / jednoduchý nastaviteľný vzduchový nárazník, hydraulický tlmič nárazov a externé dorazové bloky pre hladký vratný pohyb a vysokú presnosť opakovania polohy. HLQ sa hodí pre stredne malé bremená s obmedzeným priestorom, zatiaľ čo symetrické HLQL zvláda ťažké bremená a silné excentrické presadenie. Široko používaný na automatický prenos, presné upínanie a lineárne polohovanie v 3C, polovodičových montážnych a testovacích zariadeniach.

Dvojhriadeľové klzné valce SOLH HLS / HLSL využívajú krížové valčekové vedenia s priamym kontaktom, ktoré poskytujú oveľa vyššiu tuhosť, presnosť opakovaného polohovania a odolnosť voči excentrickému zaťaženiu ako modely s guľôčkovým vedením HLQ. K dispozícii sú dva varianty: štandardný HLS s bočným kompaktným valcom pre stredne malé zaťaženie bez výrazného presadenia; symetrický HLSL so stredovým valcom a dvoma paralelnými valcami pre veľké zaťaženie, veľký excentrický krútiaci moment a požiadavky na ultrapresnosť. Veľkosti otvorov pokrývajú 6–25 mm a zdvihy 10–150 mm. Dvojité piestne tyče poskytujú silný ťah a odolnosť proti krúteniu, zatiaľ čo vstavané plávajúce kĺby eliminujú bočné deformačné napätie. Základňa podporuje 3-smerné montážne otvory, posuvný vozík si vyhradzuje závity a polohovacie kolíky na viacerých povrchoch a magnetický krúžok plus sloty pre senzory sú štandardom. Nastaviteľné vzduchové tlmiče, hydraulické tlmiče a externé mechanické dorazy sú voliteľným príslušenstvom. Prevádzková teplota sa pohybuje od -20 ℃ do 70 ℃. Široko používaný v polovodičovej, lekárskej automatizácii, prípravkoch na obrábacie stroje a iných vysokovýkonných polohovacích staniciach s ultra presným prenosom a upínaním.

Otočný pohon SOLH MSQ s hrebeňom a pastorkom je plne zameniteľný s ekvivalentnými otočnými stolmi SMC. Poháňaný symetrickou konštrukciou ozubeného hrebeňa s dvoma piestami, generuje 3 až 4-krát vyšší krútiaci moment a vynikajúcu radiálnu a axiálnu zaťažiteľnosť v porovnaní s valcami typu CRQ s lopatkami. K dispozícii sú dve triedy: štandardná séria MSQB s toleranciou H9 a vysoko presná séria MSQA s prispôsobením H8 a presnosťou opakovaného polohovania ±0,01 mm. Otočný stôl je vopred obrobený s otvormi pre polohovacie kolíky a otvormi na prichytenie, plus stredový dutý priechodný otvor na vedenie káblov a hadičiek. Vybavené obojstrannými nastavovacími skrutkami uhla pre plynule nastaviteľný rozsah výkyvu 0~190°, pevné varianty výkyvu 90°/180° sú voliteľné. Ponúkajú sa dve riešenia tlmenia: štandardné gumené nárazníky a sufix-R integrované hydraulické tlmiče (L nízka kinetická energia / H vysoká kinetická energia). Rozloženie dvoch potrubí zahŕňa predvolené porty na konci a predné porty na strane E. Vstavané magnetické krúžky podporujú jazýčkové spínače M9BW na prenos signálov spätnej väzby polohy do PLC. Veľkosti rámov sa pohybujú od 10 do 200, vopred naplnené mazivom s dlhou životnosťou pre prevádzku bez mazania. Široko používaný na optickú kontrolu PCB, presné polohovanie mikročipov, prepínanie smeru balenia, preklápanie obrobku obrábacieho stroja a otočné spoje na konci mini manipulátora na indexovanie, otáčanie a automatizáciu polohovania vo viacerých uhloch.

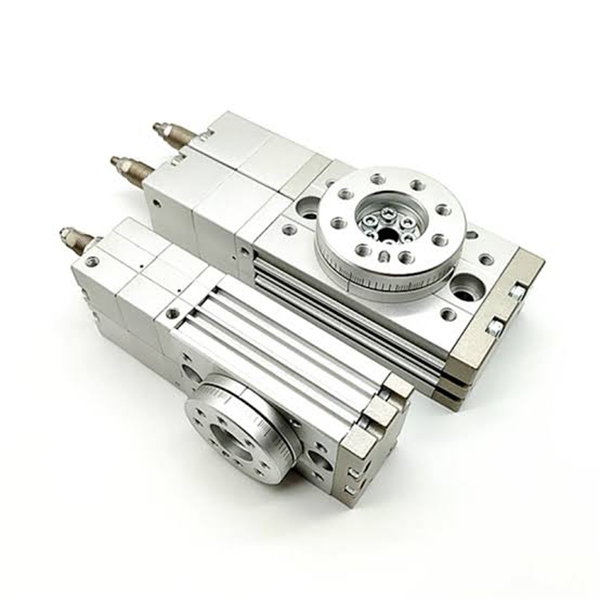

Trojpolohové ozubnicové rotačné valce SOLH MSZ sú špeciálne otočné pohony navrhnuté tak, aby dosahovali trojbodové blokovanie polohy (ľavá hranica / medzidoraz / pravá hranica), čím sa riešia obmedzenia konvenčných dvojpolohových rotačných valcov bez polohovania medzi medzistanicami. Táto séria potrebuje iba jeden 5/3-cestný solenoidový ventil so stredovým tlakom na prepínanie plnej polohy, odstránenie komplikovaných dvojventilových pneumatických obvodov na zjednodušenie usporiadania systému a zníženie celkových nákladov na inžinierstvo. Stredná uzamykacia poloha podporuje jemné uhlové nastavenie ±10°, zatiaľ čo ľavý a pravý limit zdvihu sú samostatne nastaviteľné v rozsahu 0~95°, čo poskytuje flexibilné viacuhlové polohovanie. Je klasifikovaný do štyroch špecifikácií: základný MSZB, vysoko presný MSZA, gumený nárazník MSZB-R a hydraulický nárazník MSZA-R. Vnútorná štruktúra s dvoma piestmi s dvoma stojanmi účinne eliminuje vôľu prevodov a poskytuje stabilný krútiaci moment počas častého prepínania polohy. Integrovaná otočná doska sa dodáva s vyhradenými otvormi pre polohovacie kolíky pre priamu inštaláciu obrobku, spárované s centrálnym dutým priechodným otvorom na úhľadné vedenie káblov a vzduchových hadíc. Štandardné bočné drážky snímača zapadajú do magnetických spínačov D-M9B a D-A93 na realizáciu spätnej väzby signálu v reálnom čase troch pracovných staníc. MSZA sa môže pochváliť presnosťou polohovania až do ±0,02 mm, zatiaľ čo varianty hydraulického nárazníka dokonale absorbujú veľkú energiu nárazu pre vysokorýchlostné a ťažké otáčanie. Vďaka bezolejovému samomaznému dizajnu pre dlhodobo stabilný chod je tento rotačný valec široko používaný pri odkláňaní triedenia obrobkov, indexovaní na viacerých staniciach, elektronickej kontrole polohovania a automatických postupoch preklápania riadenia.

Dvojpiestový rotačný valec s ozubeným hrebeňom a pastorkom SOLH HRQ obsahuje mikroveľkosti HRQ2/3/7 a stredne veľké až veľké HRQ10~HRQ200 s plynule nastaviteľným uhlom kyvu 0~190°. Poskytuje vyšší krútiaci moment a silnejšiu ohybovú/radiálnu nosnosť ako lopatkové rotačné pohony. K dispozícii sú tri konfigurácie: základný mechanický dorazový tlmič (nízkonákladový pre ľahkú nízkorýchlostnú prevádzku), - Integrovaný hydraulický tlmič nárazov (vysokorýchlostné a precízne zastavenie pri veľkom zaťažení) a -A(S) hydraulická verzia s koncovkami z nehrdzavejúcej ocele pre vlhké a mierne korozívne prostredie. Otočný stôl má stredový dutý priechodný otvor pre hadičky a kabeláž a bočné sloty pre senzory kompatibilné s univerzálnymi magnetickými jazýčkovými spínačmi. Mikro modely majú spodné montážne otvory, zatiaľ čo stredné/veľké veľkosti poskytujú viacstranné montážne kohútiky pre flexibilné usporiadanie. Vopred naplnené mazivo s dlhou životnosťou umožňuje prevádzku bez mazania. Výber vyžaduje súčasné overenie krútiaceho momentu, radiálneho/axiálneho zaťaženia a ohybového momentu. Široko používaný na rotačné indexovanie v automatickej montáži, triedenie materiálu, uzatváranie obalov a stanice na obrat prípravkov.
